Réamhrá Mionsonraithe ar Richge Technology SF6 Circuit Breaker

    Díríonn Richge Technology go príomha ar mhonarú gabhálais lascthrealaimh ísealvoltais, comhpháirteanna lascthrealaimh ardvoltais, agus sraith scoradáin chiorcaid laistigh / lasmuigh. Tugann an méid seo a leanas réamhrá gairmiúil ar scoradáin chiorcaid SF6 le haghaidh tagartha.

I. Forbhreathnú Bunúsach ar SF6 Circuit Breaker

    Is scoradán ciorcaid ardvoltais é scoradán SF6 a úsáideann gás heicseafluairíd sulfair (SF6) mar mheán inslithe agus múchta stua, a úsáidtear go forleathan i réimsí tarchurtha agus dáileacháin na gcóras cumhachta.

Príomhghnéithe:

• Feidhmíocht inslithe den scoth: Tá neart inslithe an gháis SF6 2.5-3 huaire níos mó ná an aeir, rud a d'fhéadfadh méid an trealaimh a laghdú go suntasach.

• Cumas múchta stua níos fearr: Seoltacht colún stua ard, am stua gearr (2-2.5 timthriall), agus cumas briseadh mór (suas le 80kA).

• Gan riosca dóiteáin: tá gás SF6 neamh-inadhainte le sábháilteacht ard.

• Saol seirbhíse fada: Is féidir le saol leictreach níos mó ná 25 bliain a bhaint amach, le timthriall cothabhála fada agus minicíocht cothabhála laghdaithe.

II. Prionsabal Oibre agus Struchtúr

2.1 Prionsabal Oibre

Meicníocht múchta stua:

1. Le linn na hoscailte, scarann ​​na teagmhálacha gluaiseachta agus statacha chun stua a ghiniúint, rud a fhágann go ndíscaoileann gás SF6 isteach i adaimh S, F agus iain dhearfacha/diúltacha ag teocht ard.

2. Gabhann móilíní gáis SF6 leictreoin saor in aisce chun hiain dhiúltacha a fhoirmiú, ag laghdú seoltacht an cholúin stua agus ag luasghéarú díothaithe stua.

3. Tar éis an stua a mhúchadh, athchóiríonn an gás a stát inslithe bunaidh.

Scaipeadh Gáis:Ag glacadh le cineál gáis brú nó prionsabal cineál féin-fhuinnimh, gintear sreabhadh gáis trí fhuinneamh loine nó stua chun an stua a mhúchadh go tapa agus insliú a athbhunú.

2.2 Príomhstruchtúr

III. Cineálacha agus Paraiméadair Theicniúla Scoradáin Chuarda SF6 Léirithe ag Richge Technology

3.1 Príomhchineálacha

1. Rangaithe de réir struchtúir:

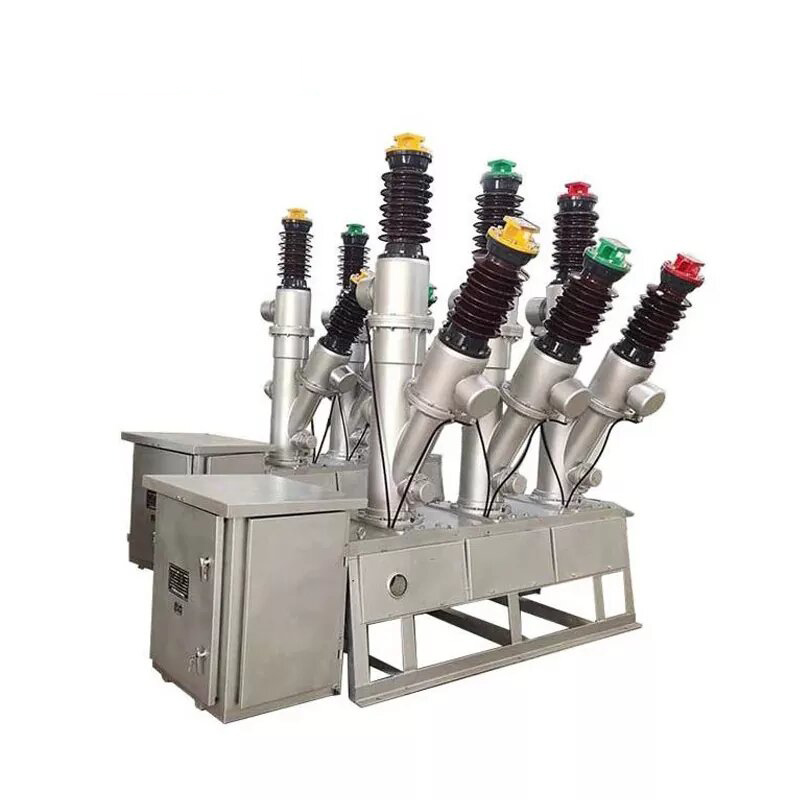

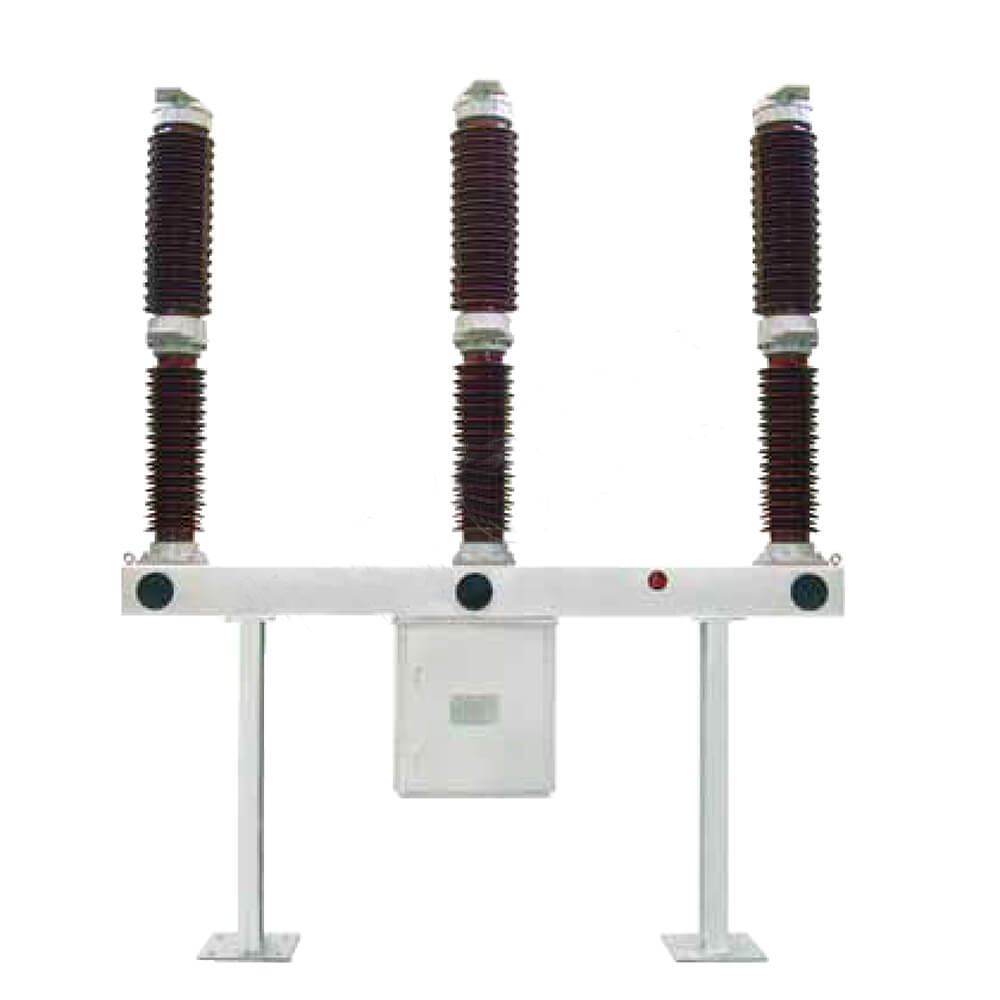

• Cineál colún poircealláin: Neamhspleách trí chéim, líon mór, oiriúnach le haghaidh áiteanna lasmuigh (cosúil le cineál FA4-550)

• Cineál umar (cineál umar urláir): umar coitianta trí phas, struchtúr dlúth, feidhmíocht seismeach maith, cothabháil éasca

• Scoradán ciorcaid i dtrealamh leictreach in éineacht le GIS: Comhtháite le dínascaire, lasc talaimh, etc. i mblaosc séalaithe

2. Rangaithe de réir modh múchta stua:

• Cineál brú aonair: Níl ach brú amháin taobh istigh den seomra múchta stua, struchtúr simplí, a úsáidtear go forleathan

• Cineál dé-bhrú: Le seomraí aeir brú ard agus íseal, feidhmíocht múchta stua níos fearr ach struchtúr casta

3.2 Príomhpharaiméadair Theicniúla

IV. Buntáistí agus Cásanna Feidhme an Scoradáin Chuarda SF6

4.1 Buntáistí Táirge

1. Feidhmíocht bhriseadh den scoth: Is féidir leis na stuanna a mhúchadh go tapa, róvoltas mionghearrtha a ghiniúint, agus trealamh agus línte a chosaint

2. Ard-iontaofacht: Laghdaíonn struchtúr séalaithe tionchar na timpeallachta seachtracha, atá oiriúnach do dhálaí aeráide éagsúla

3. Torann íseal: Tá torann oibríochta níos lú ná 85dB, feabhas a chur ar an timpeallacht oibre

4. Achar urláir beag: Struchtúr dlúth, go háirithe oiriúnach d'fhostáisiúin uirbeacha agus d'áiteanna spás-srianta

5. Leibhéal ard faisnéise: Is féidir leis an gcóras monatóireachta a chomhtháthú chun monatóireacht a dhéanamh ar dhlús gáis, teocht agus stádas oibríochta i bhfíor-am

4.2 Cásanna Iarratais

• Córas tarchurtha cumhachta: Cosaint agus rialú línte tarchurtha ultra-ardvoltais 500kV agus os a chionn

• Fostáisiún: Úsáidtear é mar threalamh cosanta do phríomhchlaochladáin agus barraí bus

• Greille cumhachta tionsclaíoch: Dáileadh cumhachta ardvoltais do stáisiúin chumhachta féin-sholáthair i monarchana móra, mianaigh, etc.

• Nasc greille fuinnimh nua: Trealamh cosanta do stáisiúin teanndáileog ar fheirmeacha gaoithe agus stáisiúin chumhachta fótavoltach

• Greille cumhachta uirbeach: Comhpháirt lárnach den lascthrealamh dlúth GIS

V. Pointí Suiteála agus Cothabhála

5.1 Riachtanais Suiteála

1. Ullmhúchán fondúireachta:

• Earráid leibhéalta <1mm/m chun cobhsaíocht trealaimh a chinntiú

• Córas forais foirfe, friotaíocht talún <0.5Ω

2. Cóireáil gáis:

• Brath sceitheadh ​​gáis roimh shuiteáil, ba cheart go mbeadh an ráta sceite bliantúil <1‰

• Aslonnaigh go dtí faoi bhun 133Pa agus coinnigh ar feadh níos mó ná 2 uair an chloig, ansin líon le gás cáilithe SF6 tar éis aon sceitheadh ​​a dhearbhú.

• Cloíonn brú líonadh gáis go docht le riachtanais láimhe an táirge, rialaítear earráid laistigh de ± 0.02MPa

3. Coigeartú meicníochta:

• Comhlíonann am oscailte agus dúnta agus coigeartú sioncrónaithe na ceanglais theicniúla

• Tá meicníocht oibriúcháin solúbtha gan jamming

• Déanann lasc cúnta go cruinn le gnáth-aiseolas comhartha

5.2 Modhanna Cothabhála

Míreanna cigireachta rialta:

Cothabháil speisialta:

• Athlánú gáis: Nuair a thiteann an brú go dtí an luach aláraim (de ghnáth 0.05MPa níos ísle ná an brú rátáil), gás a athlánú go tráthúil

• Athsholáthar gáis: Tar éis an locht mór atá ann faoi láthair a bhriseadh, seiceáil cáilíocht an gháis agus cuir in ionad más gá

• Calabrú sealaíochta dlúis: Déan calabrú gach 2-3 bliana

VI. Réamhchúraimí agus Bearta Sábháilteachta

1. Saintréithe gáis SF6:

• Tá Pure SF6 neamh-tocsaineach, ach tá táirgí dianscaoilte stua (cosúil le SO2, HF) tocsaineach, mar sin tá gá le aeráil le linn cothabhála

• Seachain teagmháil gháis leis an gcraiceann agus leis an gconair riospráide, caith trealamh cosanta más gá

2. Sábháilteacht cothabhála:

• Ní mór an chumhacht a ghearradh as ar dtús, gan aon leictreachas agus talamh a fhíorú roimh chothabháil

• Laghdaigh an brú go brú tomhsaireachta nialasach sula scaoiltear gás SF6

• Éigean a aeráil ar feadh níos mó ná 15 nóiméad tar éis an trealamh a oscailt chun a chinntiú go bhfuil gás inmheánach ídithe

3. Ceanglais um chosaint an chomhshaoil:

• Is gás ceaptha teasa láidir é SF6 (luach GWP 23900), mar sin ba cheart astuithe a rialú go docht

• Ní mór gás dramhaíola a athchúrsáil agus a chóireáil, agus ní féidir é a scaoileadh go díreach isteach san atmaisféar

VII. Achoimre

    Leis an insliú den scoth agus feidhmíocht múchta stua, tá scoradáin chiorcaid SF6 anois mar rogha príomhshrutha lascthrealamh ardvoltais i gcórais chumhachta nua-aimseartha, go háirithe oiriúnach do chásanna tarchurtha agus dáileadh cumhachta ard-acmhainne ardvoltais.
