Iarr ar aon innealtóir leictreach an chuid is tábhachtaí de thionól lascthrealamh ísealvoltais a ainmniú, agus is dócha gurb é an scoradán ciorcaid an freagra. Nó b'fhéidir an lasc dínasctha. B'fhéidir an córas busbar. Is annamh a luann duine ar bith na gabhálais. Ach tá a fhios ag foirne cothabhála a bhfuil taithí acu réaltacht dhifriúil: teipeann ar chóras lascthrealamh níos minice ag an teagmháil chúnta, an bloc teirminéil, an mheicníocht idirghlasála, nó an solas táscaire ná ag an bpríomhchosán cumhachta. Féadfaidh an scoradán ciorcad a bheith mar chroílár an lascthrealamh, ach is iad na gabhálais an córas néarógach.

Richgethuigeann an t-idirdhealú seo. Mar mhonaróir dírithe argabhálais lascthrealamh ísealvoltais, Táirgeann an chuideachta na comhpháirteanna a chumasaíonn, a dhéanann monatóireacht, a chosnaíonn, agus a rialaíonn an trealamh príomhúil - scoradáin chiorcaid, lasca a dhínascadh, barraí bus, fiúsanna agus gléasanna méadraithe - agus iad go léir suite laistigh de imfháluithe láidre miotalacha. Ag feidhmiú ag voltais suas le 1,000 volta, freastalaíonn na gabhálais seo ar ghléasraí déantúsaíochta tionsclaíocha, foirgnimh thráchtála, suiteálacha fuinnimh in-athnuaite, agus tionscadail bhonneagair lena n-áirítear aerfoirt, iarnróid agus áiseanna cóireála uisce.Ach sula scrúdaítear innealtóireacht accessory-shonrach, tá freagra tuillte ag ceist amháin: cén fáth go mbíonn níos mó tábhachta ag baint leis na comhpháirteanna tánaisteacha go minic ná na cinn bunscoile?

Na Pointí Teip Cheilte i Lascthrealamh Ísealvoltais

Léiríonn anailís staitistiúil ar theipeanna dáileadh leictreach patrún comhsheasmhach. Teipeann ar phríomhchodanna cumhachta - teagmhálacha scoradáin chiorcaid, ailt busbar, agus lanna dínasctha - ag eatraimh intuartha bunaithe ar thimthriallta ualaigh agus nochtadh comhshaoil. Is féidir na teipeanna seo a réamh-mheas agus a sceidealú.

Theipeann gabhálais dothuartha. Má dhéantar teagmháil chúnta a ocsaídíonn roimh am is cúis le ciorcad rialaithe aiseolas a chailleadh, próiseas a mhúchadh cé go bhfuil an príomhchonair cumhachta fós slán. Cruthaíonn bloc teirminéil a scaoileann ó thimthriallta teirmeach naisc eatramhacha a thiomáineann foirne cothabhála isteach sa tóir ar thaibhsí. Coisceann comhghlasáil mheicniúil a cheanglaíonn scoradán ó dhúnadh, rud a dhíchumasaíonn friothálacha iomlán.

Ní maisiúcháin roghnacha iad na gabhálais lascthrealamh ísealvoltais seo. Is riachtanais fheidhmiúla iad. Gan gabhálais chuí, ní féidir monatóireacht, rialú nó comhordú a dhéanamh ar na príomhchodanna.

Cad a Dhéanann Gabhálais Lascthrealamh Ísealvoltais i ndáiríre

Cuireann an téarma "gabhálais" béim ar a dtábhacht. Cur síos níos cruinne a bheadh ​​i "córais tacaíochta." Laistigh de ghnáththionól lascthrealamh ísealvoltais, déanann gabhálais cúig chatagóir ar leith oibre.

Monatóireacht agus Tásc

Ní mór go mbeadh a fhios ag oibreoirí staid gach ciorcad gan doirse a oscailt nó clúdaigh a bhaint. I measc na gabhálais sa chatagóir seo tá:

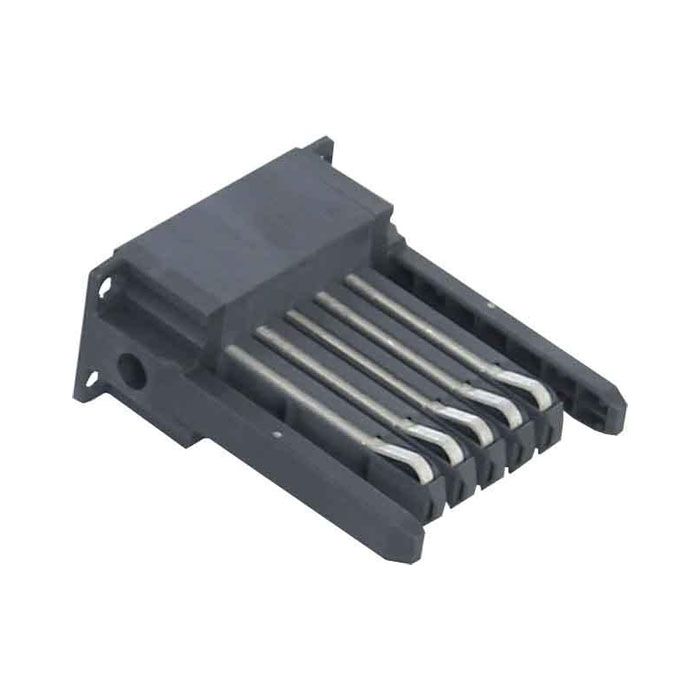

• Teagmhálaithe cúnta a leanann suíomh na bpríomhtheagmhálaithe scoradáin - oscailte nó dúnta, tuislithe nó athshocrú
• Soilse táscairí a léiríonn láithreacht cumhachta, stádas scoradáin, nó coinníollacha aláraim
• Méadair agus trasduchtóirí a thomhaiseann voltas, sruth, cumhacht agus minicíocht
• modúil chumarsáide a sheolann sonraí stádais chuig córais bhainistíochta foirgneamh nó córais rialaithe maoirseachta agus fála sonraí

Gan na gabhálais lascthrealamh ísealvoltais seo, níl aon infheictheacht ag oibreoir sa chóras dáileacháin. Déantar bosca dubh den lascthrealamh.

Rialú agus Idirghlasáil

Éilíonn foinsí iomadúla a chothaíonn an bus céanna comhordú chun cosc ​​a chur ar aischothú nó oibriú comhthreomhar. Áirítear le rialú cumasúcháin gabhálais:

• Turais shunt a osclaíonn scoradán go cianda ó phainéal rialaithe nó ciorcad stad éigeandála
• Scaoileann undervoltage a thuileann an scoradán nuair a thiteann an voltas soláthair faoi thairseach
• Comhghlasáil eochrach a choisceann go meicniúil oibríochtaí contrártha - mar shampla, cosc ​​a chur ar scoradán gineadóra agus an scoradán áirgiúlachta dúnta
• Oibreoirí mótair a osclaíonn nó a dhúnann scoradáin faoi rialú mótair seachas iarracht láimhe

iad seogabhálais lascthrealamh ísealvoltaisfeiste a oibrítear de láimh a athrú ina chóras cosanta agus rialaithe comhtháite.

Ceangal agus Foirceannadh

Ní féidir le cumhacht sreabhadh trí chomhpháirteanna nach bhfuil nasctha i gceart. I measc na gabhálais foirceanta tá:

• Bloic teirminéil le haghaidh sreangú rialaithe, socraithe le haghaidh aitheantais agus rochtana
• Lugs cábla agus nascóirí meánmhéide do chineálacha seoltóirí sonracha agus rátálacha reatha
• Naisc agus hailt busbar atá deartha le haghaidh leathnú teirmeach gan scaoileadh

Gineann gabhálais lascthrealaimh ísealvoltais neamhleor ag pointí nasctha teas, rud a luathaíonn aosú inslithe agus ar deireadh thiar ina chúis le teip.

Tacaíocht agus Suí Meicniúla

Caithfidh comhpháirteanna fanacht san áit a gcuirtear iad. I measc na gabhálais meicniúla tá:

• Lúibíní gléasta agus ráillí do scoradáin chiorcaid agus gléasanna eile
• Comhghlasáil dorais a chuireann cosc ​​ar oscailt fad is atá an scoradán ar siúl
• Láimhseáil meicníochtaí agus naisc a aistríonn tairiscint oibreora go meicníochtaí briste

Is cosúil go bhfuil na gabhálais lascthrealamh ísealvoltais seo bunúsach go dtí go dteipeann orthu - nuair a bhíonn an tionól iomlán neamhshábháilte nó neamh-inoibrithe.

Cosaint an Chomhshaoil

Tá gabhálais séalaithe agus scagacháin ag teastáil ó lascthrealamh atá suiteáilte i dtimpeallachtaí deannaigh, tais nó creimneach:

• Gaiscéid agus rónta le haghaidh doirse imfhálú
• Scagairí le haghaidh oscailtí aerála
• Téitheoirí spáis chun comhdhlúthú a chosc
• Táscairí taise

Maidir le gabhálais lascthrealaimh ísealvoltais den chineál seo, is beag an costas i gcomparáid leis an gcostas teip a bhaineann le creimeadh.

Gnéithe Sábháilteachta Leabaithe i nDearadh Cúlpháirtí

Ionchorpraíonn lascthrealamh ísealvoltais nua-aimseartha gnéithe sábháilteachta a bhraitheann ar chomhpháirteanna cúlpháirtí. Ní breiseáin iad seo; tá siad lárnach do chomhlíonadh rialála agus do chosaint pearsanra.

Arc cosaint flashéilíonn sé go gcuimsítear nó go atreoróidh fuinneamh stua sa imfhálú lascthrealamh. Laistí dorais, fuinneoga amhairc, agus painéil faoisimh brú - na gabhálais go léir - cinneann an ndéanann teagmhas splanc stua díobháil don oibreoir nó an bhfanann sé teoranta.

Cosaint ró-ualachéilíonn go bhfaighidh an t-aonad turas sa scoradán ciorcaid comharthaí reatha cruinn. Is gabhálais iad na claochladáin reatha agus na gclaochladáin voltais, ach cinneann a gcruinneas an dtéann an scoradán ag an leibhéal ró-ualaithe atá beartaithe nó an gceadaíonn sé damáiste don trealamh.

Briseadh gearrchiorcadÉilíonn go n-osclaíonn na teagmhálacha breaker go tapa agus go hiomlán. Is córas cúlpháirtí é an mheicníocht oibriúcháin, lena n-áirítear spriongaí, naisc agus laistí. Cinneann a riocht cibé an nglanann an briseoir an locht nó an bpléascann sé.

Ar na cúiseanna seo, ní innealtóireacht choimeádach é gabhálais lascthrealamh ísealvoltais a shonrú ar an leibhéal cáilíochta céanna leis na príomhchodanna. Is cleachtas caighdeánach é.

Modúlacht agus Solúbthacht: Buntáistí Cúlpháirtí-tiomáinte

Ceann de na buntáistí is minice a luadh a bhaineann le lascthrealamh ísealvoltais ná modúlacht. Tá an modúlacht seo ann toisc go bhfuil gabhálais deartha chun iad a chur leis, a bhaint nó a athsholáthar gan cur isteach ar an bpríomhbhus cumhachta.

Is féidir le saoráid a chuireann líne táirgeachta nua leis scoiteoir friothálacha breise a chur isteach i líneáil lascthrealamh atá ann cheana féin. Éilíonn an próiseas lúibíní gléasta (cúlpháirtí), stabs busbar (cúlpháirtí), bloic críochfoirt sreangú rialaithe (cúlpháirtí), agus láimhseálann dorais (cúlpháirtí). Fanann an príomhbhusbharra agus na scoradáin reatha gan teagmháil.

Ar an gcaoi chéanna, le huasghrádú ó oibriú láimhe go cianda ní mór oibreoir mótair (accessory) agus modúl cumarsáide (accessory) a chur leis. Fanann an briseoir féin – an phríomh-chomhpháirt daor—i bhfeidhm.

Ní thaisme an tsolúbthacht seo. Tá gabhálais lascthrealaimh ísealvoltais deartha de réir toisí agus comhéadain chaighdeánacha, rud a cheadaíonn cumraíocht mheascáin agus mheaitseála. Tacaíonn raon táirgí Richge le modúlacht den sórt sin thar ilfhachtóirí foirme.

Bainistíocht Fuinnimh Trí Chomhtháthú Cúlpháirtí

Braitheann gnéithe éifeachtúlachta fuinnimh i lascthrealamh ísealvoltais go hiomlán ar oiriúintí. Iompraíonn an príomh-scoradán ciorcad sruth ach ní dhéanann sé é a thomhas ná a bhainistiú. Tarlaíonn bainistíocht fuinnimh trí ghléasanna cúlpháirtí:

• Méadar cumhachta a shamplaíonn voltais agus tonnfhoirmeacha reatha chun fíorchumhacht, cumhacht imoibríoch, fachtóir cumhachta agus saobhadh armónach a ríomh
• Claochladáin reatha a dhéanann an príomhsruth a ísliú go leibhéil atá sábháilte le haghaidh ionchuir mhéadair
• Geataí cumarsáide a chomhiomlánaíonn sonraí ó ilfhriothálaithe agus a tharchuireann iad chuig bogearraí bainistíochta fuinnimh
• Cornaí teagmhálaitheora agus athsheachadáin rialaithe a chumasaíonn doirteadh ualaigh le linn buaic-éilimh

Gan na gabhálais lascthrealamh ísealvoltais seo, ní féidir le saoráid freagairt ar éileamh a chur i bhfeidhm, ní féidir léi tomhaltas fuinnimh a rianú de réir líne próisis, agus ní féidir leis an coigilteas ó thionscadail éifeachtúlachta a fhíorú.

Is fíor an t-éileamh go gcabhraíonn lascthrealamh nua-aimseartha ísealvoltais “le ídiú fuinnimh a bharrfheabhsú agus chun costais oibriúcháin a laghdú” – ach amháin nuair atá na gléasanna faireacháin agus rialaithe riachtanacha ar áireamh sa phacáiste cúlpháirtí.

Timpeallachtaí Feidhmchláir agus Roghnú Cúlpháirtí

Cuireann feidhmchláir éagsúla éilimh éagsúla ar oiriúintí lascthrealamh ísealvoltais. Ní oireann réitigh lasmuigh den tseilf do gach cás.

Gléasraí déantúsaíochta tionsclaíochataithí a fháil ar chreathadh ó innealra in aice láimhe. Tá bloic críochfoirt resistant creathadh, crua-earraí glasála, agus naisc bus solúbtha a ionsúnn gluaiseacht gan scaoileadh ag teastáil ó oiriúintí sa timpeallacht seo.

Foirgnimh tráchtálalena n-áirítear ospidéil agus ionaid sonraí a dteastaíonn ard-infhaighteacht orthu. Ní mór go n-áireofaí le gabhálais teagmhálacha monatóireachta iomarcacha, forálacha seachbhóthar, agus táscairí a léiríonn riachtanais chothabhála atá ar feitheamh sula dtarlóidh teip.

Suiteálacha fuinnimh in-athnuaiteaghaidh a thabhairt ar luascáin teochta leathan agus nochtadh UV do imfháluithe lasmuigh. Teastaíonn rátálacha teochta leathnaithe, ábhair UV-cobhsaí, agus séalaithe in aghaidh dul isteach deannaigh agus taise de dhíth ar oiriúintí.

Tionscadail bonneagairtá riachtanais shaol seirbhíse fada ag aerfoirt agus gléasraí cóireála uisce. Caithfidh gabhálais a bheith ar fáil ar feadh na mblianta de thimthriallta athsholáthair, agus ní mór don mhonaróir tacaíocht fhadtéarmach a sholáthar.

Tugann seasamh Richge mar sholáthróir gabhálais lascthrealaimh ísealvoltais a fhreastalaíonn ar na feidhmeanna éagsúla seo le tuiscint go bhfuil raon táirgí leathan go leor chun aghaidh a thabhairt ar éilimh shonracha gach timpeallachta.
