Branda: SOLH le Richge Technology

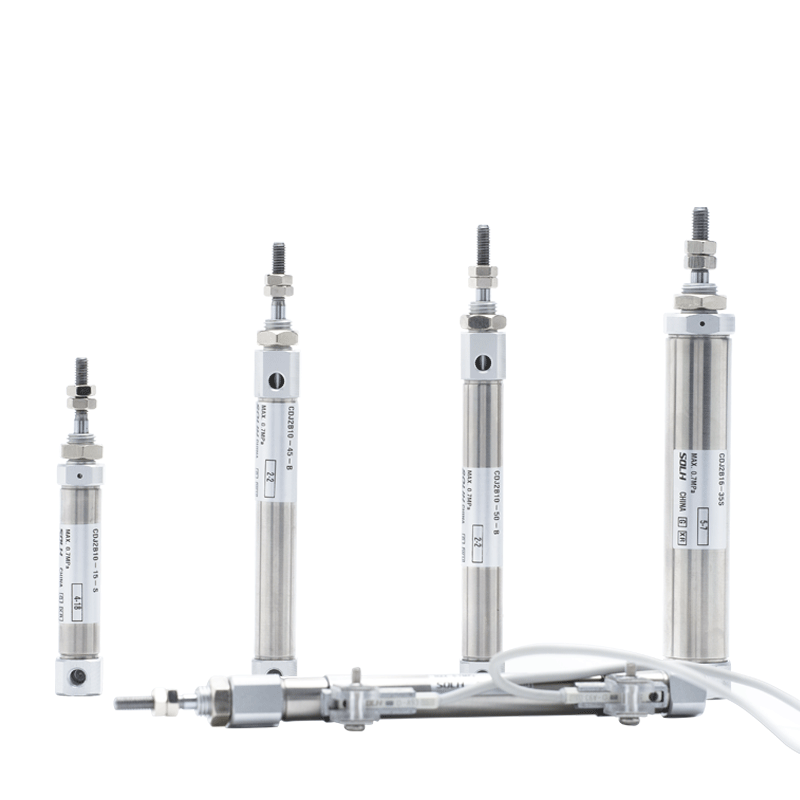

Is éard atá i sraith SOLH CDJ2 ná sorcóir mion cruach dhosmálta atá feistithe le fáinne maighnéadach, go hiomlán idirmhalartaithe le sraith SMC CJ2. Méideanna leadránach: φ6 / 10 / 16mm. Gnéithe den scoth: imlíne ultra-dlúth, tógáil éadrom, friotaíocht creimeadh agus oibriú cobhsaí ard-minicíochta ardluais. A úsáidtear go forleathan i leictreonaic, leighis, próiseáil bia agus uathoibriú beachtas stáisiúin spáis teoranta; actuator líneach miniature príomhshrutha.
1. Sonraíocht Chaighdeánach: Meaitseálann sé caighdeán tríthoiseach sorcóir mion SMC (caighdeán neamh-ISO), toisí gléasta uilíoch sa tionscal.
2. Ábhar: 304 bairille cruach dhosmálta & slat loine, meirge-cruthúnas agus resistant creimeadh, oiriúnach do humid, aigéad lag, alcaile lag agus timpeallachtaí táirgthe glan.
3. Struchtúr: Bairille cruinn díreach, caipíní deiridh crimped, dearadh saor ó shlat cheangail, toirt ultra-bheag. CDJ2-16×100 ach thart. 120g.
4. Leaganacha Oibriúcháin
-- CDJ2B Gníomhach Dúbailte: Soláthar aeir ar an dá cheann, múnla caighdeánach uilíoch
-- CDJ2E Gníomhach Aonair: Tuairisceán an earraigh; CDJ2ET: Síneadh an earraigh
-- CDJ2KB Neamh-rothlach: Slat loine heicseagánach le haghaidh suíomh frith-chroiche agus beacht
5. Cushion: mhaolú rubair caighdeánach; mhaolú aer (iarmhír Z) roghnach d'iarratais ardluais chun tionchar agus torann a laghdú.
6. Séalaithe: Séala íseal-cuimilte le groove taiscumar ola. Brú tosaigh íseal (0.06MPa), oibriú saor ó ola, saol seirbhíse ≥5 milliún timthriall.
7. Brath an tSuímh: Fáinne maighnéadach ionsuite, atá comhoiriúnach le lasca maighnéadacha sraith M9B / A93 / Z73 le haghaidh monatóireachta suíomh loine.

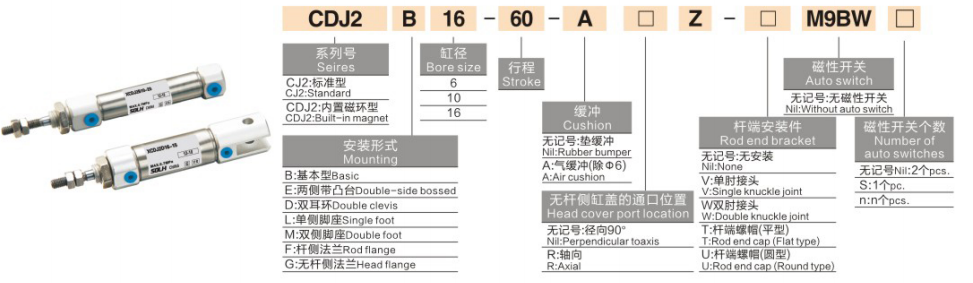

1. Sampla Samhail:CDJ2B16-50Z-B
|
Deighleog |
Cód |
Sainmhíniú Cód |
| CDJ2 |
Cód sraitheach |
mion-sorcóir cruach dhosmálta le maighnéad ionsuite |
| B / E / ET / KB |
Cineál Gníomhaíochta |
B=Aisteoireachta Dúbailte E=Tuairisceán Aonair Gníomhach an Earraigh ET= Síneadh Aonair Gníomhach an Earraigh KB=Gníomhaíocht Dhúbailte Neamh-rothlach |
|
16 |
Méid Tórraimh (mm) |
6/10/16 |
|
50 |
Stróc Caighdeánach (mm) |
Double gníomhú max 200mm; Uasmhéid 100mm ag gníomhú di singil |
|
Z |
Rogha stuáilte |
Bán = stuáilte rubair Z = Aeir mhaolú (φ10/16 ar fáil) |
|
B |
Athraigh Mount Groove |
A= Rian rian; B= groove banda cruach (coitianta) |
2. Samplaí Tagartha Ordú Caighdeánach
-- CDJ2B10-30-B: Bore10, stróc30, gníomhú dúbailte, stuáilte rubair, maighnéad feistithe
-- CDJ2E6-15-B: Bore6, stroke15, tuairisceán earrach aonair ag gníomhú di
-- CDJ2KB16-50-B: Bore16, stróc50, slat loine heicseagánach neamh-rothlach
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Raon Tórraimh |
φ6, φ10, φ16 mm |
| Brú Oibriúcháin |
0.1~0.7MPa (Gníomhaíocht aonair:0.2~0.7MPa); Min. brú tosaigh 0.06MPa |
| Brú Cruthúnas |
1.05 MPa |
| Teocht Chomhthimpeallach |
-10 ~ +70 ℃ ；0 ~ +60 ℃ nuair atá feistithe le lasca maighnéadacha |
| Luas Oibriúcháin |
50 ~ 750 mm/s |
| stuáilte |
mhaolú rubair caighdeánach; Cuasán aeir (Z) roghnach do φ10/16 |
| Snáithe Aerphort |
M5×0.8 do gach tolladh |
| Bealadh |
Oibríocht réamh-greased, saor ó ola ar fáil |
| Caoinfhulaingt Stróc |
±1.0 mm |
1. CDJ2B Gníomhach Dúbailte
|
toll (mm) |
Sá (N) |
Tarraingt Fórsa (N) |
Thart. Ualach Cothrománach (kg) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. CDJ2E Gníomhach Aonair (Tuairisceán Earraigh @0.5MPa)
| toll (mm) |
Sá (N) |
Fórsa Filleadh an Earraigh (N) |
Thart. Ualach Cothrománach (kg) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Accessories Gléasta
-- B Cineál bunúsach: Suiteáil dhíreach trí snáitheanna caipín deiridh (is mó a úsáidtear)
-- F Flange: Feisteas flange taobh slat / ceann-taobh
-- L Lúibín coise: Socrú coise singil
-- D Clevis dhúbailte: scoilt dhúbailte ar chúl (φ10/16)
- E Boss mount: Boss gléasta il-treoshuíomh ar caipíní deiridh
2. Príomhshraith Díorthaigh
-- CDJ2B: Gníomhú dúbailte caighdeánach
-- CDJ2E: Gníomhú singil, tarraingt siar an earraigh (aistarraingt uathoibríoch tar éis aerghearrtha)
-- CDJ2ET: Gníomhú singil, síneadh an earraigh (síneadh uathoibríoch tar éis gearradh aeir)
-- CDJ2KB: Slat loine heicseagánach neamh-rothlach
-- CDJ2RB: Díreach mount leagan caol gan bosses gléasta
1. Roghnú leadránach: Ríomh sá/ualach riachtanach, cúlchiste ≥50% lamháil sábháilteachta; roghnaigh tolladh níos lú le haghaidh luas timthriallach níos airde.
2. Deimhniú stróc: Cuir corrlach breise 10~20mm ar thaisteal éifeachtach; Stróc uasta: gníomhú dúbailte 200mm, gníomhú singil 100mm.
3. Comhoiriúnú cumraíochta
-- Cineál gnímh: Gníomhú dúbailte → B; aistarraingt earrach aisteoireacht aonair → E; suíomh friththroime → KB
-- Cushion: Oibríocht ardluais roghnaigh Z mhaolú aer
-- Aiseolas suímh: Roghnaigh múnla atá feistithe le maighnéad, meaitseáil lasca maighnéadacha M9B/A93
Tá mionsorcóir cineál peann cruach dhosmálta SOLH CDJ2 idirmhalartaithe le SMC CJ2, ar fáil i malairtí slata heicseagánacha gníomhú dúbailte, gníomhaithe singil agus neamh-rothlach, roghnach rubair / aer-mhaolú, dearadh saor ó ola-resistant creimeadh, actuator líneach mion-minicíochta ard-minicíochta idéalach le haghaidh leictreonaic, trealamh leighis agus bia uathoibrithe.
