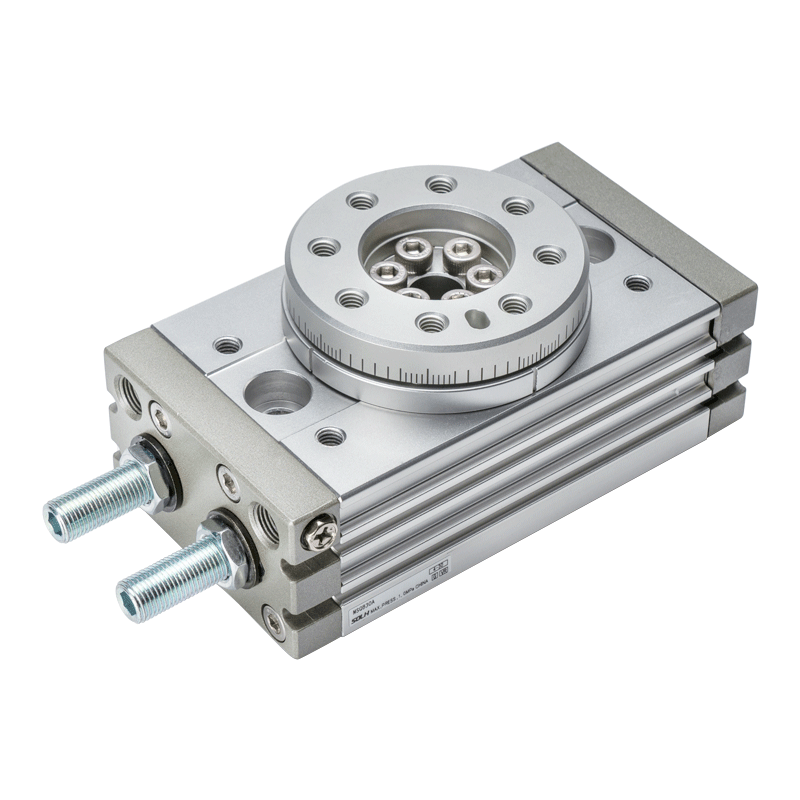

Tábla Gníomhaire Rothlach Raca & Pinion Sraith MSQ (Teicneolaíocht SolH Richge)

Branda:SOLH le Richge Technology

Forbhreathnú Táirge

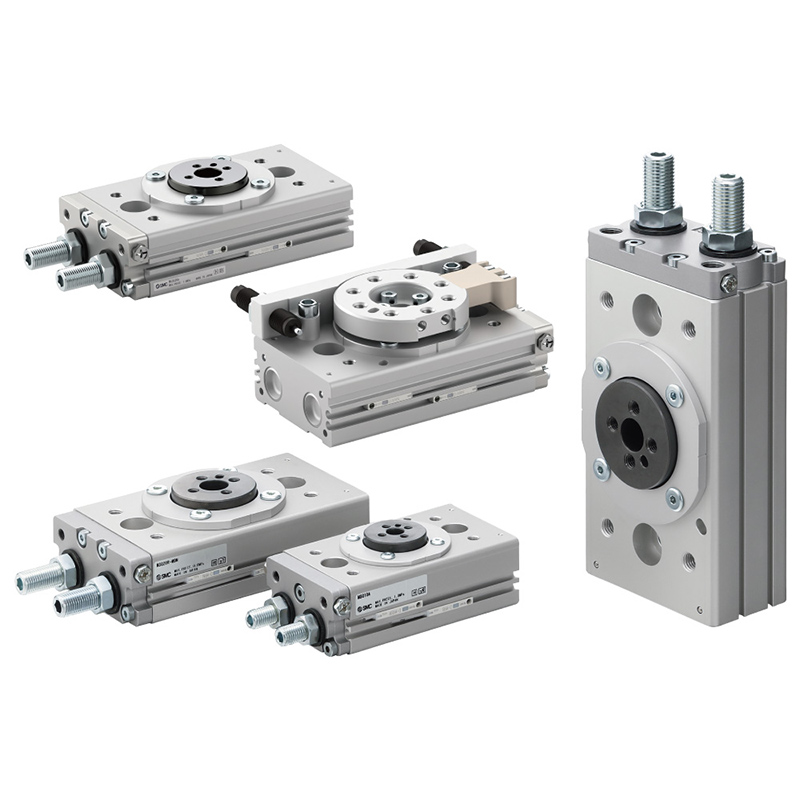

     Glacann sraith SOLH MSQ struchtúr tiomána siméadrach raca & pinion dé-loine, roinnte ina dhá fho-shraith: grád caighdeánach MSQB agus grád ardchruinneas MSQA. Gnéithe sé tábla gléasta ciorclach comhtháite le log lárnach trí pholl, uillinn luascáin inchoigeartaithe go leanúnach ó 0 ~ 190 °.

Seachadann rac-pinion dé-loine siméadrach chasmhóiminte aschuir 3 ~ 4 huaire níos mó agus cumas ualaigh gathacha/aiseach níos fearr i gcomparáid le sorcóirí rothlacha CRQ de chineál eite. Dhá rogha ionsú turraing atá ar fáil: maolán rubair ionsuite nó maolán hiodrálacha comhtháite. Simplíonn leagan amach calafoirt aeir dé (aghaidh deiridh / tosaigh taobh) leagan amach feadáin; lasca giolcach maighnéadach comhoiriúnach le haghaidh aiseolas comhartha seasamh rothlacha. Úsáidtear go forleathan le haghaidh innéacsú uathoibrithe, smeach an phíosa oibre agus stáisiúin suite beachtas.

Aicmiú Sraithe & Tábla Roghnúcháin (Beachtais + Maolánú Maolánach)

Comhlánaigh Rialacha Códaithe Samhail

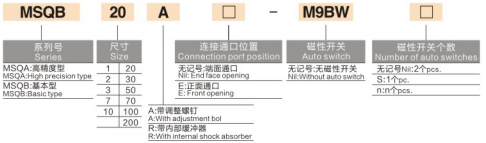

  1. Riail Códaithe 1: MSQB20A-□-M9BW-□

     Sampla: MSQB20A-M9BW

     -- MSQB / MSQA: Aitheantóir sraithe

        MSQB = Sraith bhunúsach caighdeánach; MSQA = Sraith cruinneas ard-chruinneas

     -- 20: Méid an fhráma (ar fáil: 10/20/30/50/70/100/200)

     -- A / R: Coigeartú uillinn & cód maoláin

        A = scriúnna coigeartaithe uillinn deiridh dé; R = ionsúire turrainge hiodrálach ionsuite; gan aon iarmhír = ach maolán rubair

     -- Bosca lár: Seasamh port aeir

        Blank = calafoirt aeir aghaidh deiridh; E = poirt aeir tosaigh taobh

     -- M9BW: Múnla lasc maighnéadach

        Bán = Gan lasc maighnéadach; Braiteoir giolcach uilíoch M9BW / M9BL comhoiriúnach

     - Bosca deiridh: Cainníocht lasc maighnéadach

        Bán = Caighdeánach 2 ríomhaire; S = Píosa aonair; Figiúr saincheaptha = cainníocht saincheaptha

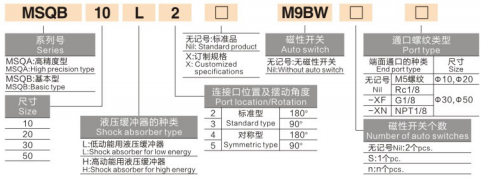

  2. Riail Códaithe 2: MSQB10L2-□-M9BW-□-□

     Sampla: MSQB10L2-M9BW

     -- MSQB: Sraith chaighdeánach; méid fráma 10/20/30/50

     -- L / H: Grád fuinneamh cinéiteach maolán hiodrálach (le haghaidh leagan hiodrálach R amháin)

        L = Maolán hiodrálach ísealfhuinnimh cinéiteach; H = Maolán hiodrálach ardfhuinnimh cinéiteach

     -- Digit 2/3/4/5: Sonraíocht uillinne seasta swing

        2 = Caighdeán 180°; 3 = 90°; 4 = Siméadrach 180°; 5 = Siméadrach 90°

     -- Bosca lár: Marcáil X saincheaptha, bán = múnla caighdeánach stoic

     -- M9BW: Lasc maighnéadach, bán = gan braiteoir feistithe

     - Bosca leathdhéanach: Cainníocht lasc maighnéadach; bán=2pcs, S=1pc

     -- Bosca deiridh: Sonraíocht snáithe port aeir

        Snáithe bán = M5 (ach amháin le haghaidh méid 10/20); XF = G1/8; XN = NPT1/8 snáithe Meiriceánach

Buntáistí Struchtúrtha Croí

  1. Siméadrach Dual Loine Raca & Pinion Drive

     -- Déanann dé-loiní sioncrónacha giaranna a bhrú go sioncronach, rud a chuireann deireadh le backlash aontaobhach; aschur chasmhóiminte aonfhoirmeach le Giodam rothlaithe nialasach, toilleadh ualaigh i bhfad níos airde ná na sorcóirí aon-loine eite.

  2. Tábla Rothlach Comhtháite le Poill Bioráin a aimsiú

     -- Poill bioráin shuímh réamh-mheaisínithe boird agus poill chaighdeánacha feistithe le haghaidh glasáil díreach port / workpiece, ailíniú éasca agus rigidity lárnach ard. Ligeann log lárnach tríd an bpoll (φ6~φ24) feadáin aeir agus sreangú braiteora dul tríd an ionad, leagan amach inmheánach néata ar an meaisín.

  3. Leagan Amach Port Aeir Dual

     -- Dhá rogha píopaí: inlet aeir aghaidh deiridh nó calafort cineál E-tosaigh taobh, ródú feadánra solúbtha le haghaidh trealamh dlúth teoranta gan cur isteach meicniúil.

  4. Scriúnna Coigeartaithe Uillinn Dé-Deireadh Neamhspleách (Iarmhír A)

     -- Scriúnna teorann ar leithligh ar an dá cheann chun srian neamhspleách a chur ar stróc deiseal agus tuathal; raon swing inchoigeartaithe gan teorainn laistigh de 0 ~ 190 °, réamhshocraithe réamhshocraithe mhonarcha go 190 °.

  5. Dhá Chórais Ionsúite Turraing Roghnacha

     -- Leagan caighdeánach: Maolán bump rubair dé-deireadh le haghaidh laghdú torainn faoi ualach solais íseal-luas

     -- -R leagan maolánach hiodrálach: ionsúnn ionsúire turrainge ola chomhtháite (L íseal cinéiteach / gráid arda cinéiteach) tionchar trom ag luas ard, íoslaghdaíonn sé creathadh stad agus cosnaíonn sé daingneáin & píosaí oibre

  6. Aiseolas Seasamh Maighnéadach Comhoiriúnach

     -- Fáinne maighnéadach buan ionsuite taobh istigh den chorp sorcóra, atá comhoiriúnach le lasca giolcach M9BW / M9BL chun comharthaí in-áit 0 ° / 90 ° / 180 ° a tharchur chuig PLC le haghaidh loighic uathoibríoch idirghlasála.

  7. Tacaíocht Bearing Ball Beachtais do MSQA

     - Glacann múnla ard-chruinneas MSQA tionól imthacaí liathróid cruinneas ranga; rith amach gathacha & aiseach ≤0.01mm, cruinneas suímh athuair ±0.01mm. Comhlíonann leagan bunúsach MSQB riachtanais ghinearálta suite uathoibrithe.

Sonraíochtaí Teicniúla Caighdeánacha Uilíoch

  1. Mód Tiomána: Raca loine dé-ghníomhaithe dúbailte & pinion

  2. Raon Brú Oibriúcháin

    -- Cineál maoláin rubair: 0.1 ~ 1.0 MPa

     -- -R cineál maolánach hiodrálach: 0.1~0.6 MPa

  3. Brú Tástála Cruthúnas: 1.05 MPa

  4. Teocht Chomhthimpeallach: 0 ~ 60 ℃ (gan aon oighear laistigh den chiorcad aeir)

  5. Raon Swing Inchoigeartaithe: 0 ~ 190 ° inchoigeartaithe gan teorainn, réamhshocraithe sa mhonarcha 190 °; uillinn seasta 90 ° / 180 ° roghnach

  6. Bealadh: ramhar fadsaoil réamh-líonta sa mhonarcha, dearadh saor ó lubrication comhoiriúnach le haer tirim glan saor ó ola

  7. Meán Infheidhme: Aer comhbhrúite tirim scagtha (cruinneas scagacháin ≥40μm)

Tábla Acmhainne Casmhóiminte & Ualachiompartha (0.5MPa Aer Soláthair)

Tábla Comparáide Fuinnimh Cinéiteach Maolán Max

Comhlánaigh Rialacha Roghnú Múnla

  1. Roghnú Grád Beachtais

     -- Suíomh sliseanna, cigireacht optúil PCB, tionól beachtas → sraith ardchruinneas MSQA

     -- Slipping workpiece ginearálta, atreorú ábhar & sórtáil → MSQB sraith bhunúsach caighdeánach

  2. Riail Meaitseála Maoláin

     -- Ualach solais luas íseal, rialú costais: Múnla maoláin rubair Neamh-R

     -- Ard-minicíocht tapa timthriall, tionchar workpiece trom: Roghnaigh -R maolán hiodrálacha; tionchar éadrom grád L, tionchar trom grád H

  3. Roghnú Uillinn Swing

     -- luchtú/díluchtú smeach 90°: Iarmhír 3/5

     -- Innéacsú cómhalartach 180°, braite dhá thaobh: Iarmhír 2/4

     -- Raon luasctha teoranta treallach an Chustaim: Múnla Uilíoch le A scriú coigeartaithe

  4. Leagan Aerphort

     -- Spás meaisín inmheánach dlúth teoranta: Leagan port tosaigh E taobh

     -- Píopaí caighdeánacha seachtracha nochta: calafort aghaidh deiridh réamhshocraithe

  5. Aiseolas Comhartha Seasaimh

     -- Comhartha in-áit ag teastáil le haghaidh idirghlasáil PLC: Trealamh lasca maighnéadacha M9BW (caighdeán 2pcs); ach braite aon-taobh roghnaigh S lasc amháin

  6. Sonraíocht Snáithe

     - Méid 10 / 20 frámaí beaga snáithe réamhshocraithe M5; meán-mhór 30/50 roghnach G1/8 (XF), NPT1/8 (XN) snáithe Meiriceánach

Cásanna Iarratais Ghnáthúla Tionscail

     -- Uathoibriú Beachtais Leictreonaic 3C: Suíomh rothlach sliseanna, cigireacht optúil il-uillinn PCB, tionól innéacsú micrea-chomhpháirte

     - Línte Táirgthe Pacáistithe: Stáisiúin caipínithe buidéal, athrú treo cartán 90 °, lipéad rothlach ag gabháil

     -- Daingneáin Uirlis Mheaisín: Workpiece smeach, stampáil suíomh innéacsaithe port

     -- Trealamh Sórtála Loighistice: Atreorú ábhair, meicníocht stad rothlach píblíne

     -- Éifeacht Deiridh Mion-láimhsitheoirí: Comhuainíocht róbait, piocadh agus áit chuck bhfolús

     -- Trealamh Tástála Beachtais: Tábla rothlach iniúchta fís, port tástála aerdhíonachta il-uillinn

Tacú le Réitigh Meaitseála Ciorcaid Aeroibrithe

  1. Ciorcad Ginearálta Caighdeánach

     -- Comhcheangal dhá phointe foinse aeir AFC → Comhla solenoid 4V210 5/2 → Feadánra aer PU → Tábla rothlach MSQ (lasc maighnéadach M9BW sreangaithe go PLC)

  2. Ciorcad Ceardlann Pléascadh-Proof

     -- Aonad cóireála foinse aeir cruthúnas pléascadh → Comhla solenóideach 5-bhealach cruthúnas pléascadh 5-bhealach → píobán solúbtha PU → Sorcóir rothlach MSQB/MSQA do thimpeallacht ghuaiseach

  3. Stáisiún Micrimhilseogra Mini Beachtas

     --AC1500 mion-scagaire rialtóir aeir → Comhla solenoid sraith 3V 3/2 → feadánra tanaí PU4 → tábla rothlach beag MSQ10 / MSQ20

Achoimre ar Phianbhreith a hAon

     Roinneann raca loine dé & tábla rothlach pinion SOLH MSQB i ngráid chaighdeánach MSQB agus MSQA ardchruinneas, tacaíonn sé le luascadh inchoigeartaithe 0 ~ 190 °, ionsú turrainge dé-rubair / hiodrálach, leagan amach port aeir dé-deireadh / taobh agus poll sreangaithe log lárnach, ag seachadadh chasmhóiminte 3 ~ 4x níos airde ná na sorcóirí eite mar rothlaithe uilíoch innéacsú, actuator meaisín pacáistithe leictreonaigh.
