Sraith CRBU2 Actuator Rothlach Cineál Mount Vane In Aisce

Branda: SOLH le Richge Technology

Suíomh Táirge & Príomhghnéithe Struchtúrtha

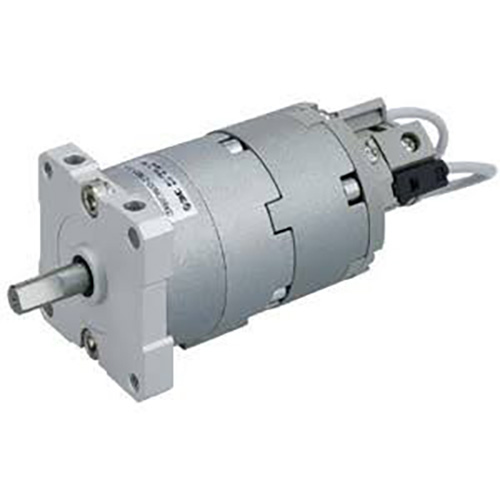

     Is éard atá i sraith SOLH CRBU2 ná mion-sorcóir luascáin rothlacha de chineál eite atá deartha le haghaidh stáisiúin rothlacha cruinneas spáis teoranta, ina bhfuil gléasadh iltreo saor in aisce, comhlacht éadrom ultra-tanaí, backlash fearas nialasach agus uillinn luascadh leathan. Méideanna tollta ar fáil: 10/15/20/30/40, le roghanna eite singil/dúbailte chun freastal ar éilimh éagsúla smeach rothlacha ualach solais.

 1. Buaicphointí Dearaidh Croí

     -- Tiomántán díreach Vane (S aon eite / D eite dúbailte): Gan tarchur fearas, backlash nialasach, rothlú réidh agus suíomh ultra-beacht

     - Imlíne iomlán sorcóireach gléasta saor in aisce: Barr / bun / clé / ar dheis / aiseach insuite gan lúibíní gléasta breise; 12% níos éadroime ná CRB2 do leagan amach dlúth trealaimh dhlúth

     -- Raon uillinne luascáin iomlán: eite singil 90°/180°/270°; Eité dúbailte 90°/100°, luascadh eite singil uasta suas go 270°

     -- Leagan amach défheadáin: Taobh-phort caighdeánach (gan iarmhír) / calafort aiseach (iarmhír E) chun leagan amach ródaithe píblíne éagsúla a mheaitseáil

     -- Modúil fheidhmiúla inmhínithe: Aonad coigeartaithe uillinn W & fáinne maighnéadach ionsuite le haghaidh suiteáil lasc maighnéadach; aon páirteanna protruding gathacha a shábháil spás comh-aireachta

     -- Córas séalaithe íseal-sceitheadh ​​​​préimh: Séala ilchodach speisialta le stad suite ionsuite, sceitheadh ​​inmheánach ultra-íseal, oibriú saor ó ola atá oiriúnach do thimpeallachtaí táirgthe glan

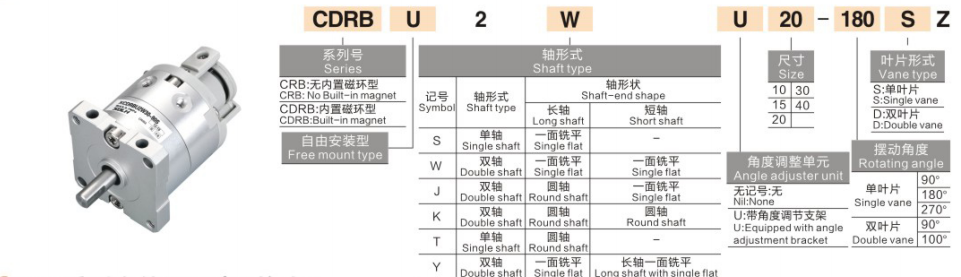

Críochnaigh an Riail Ainmnithe Múnla

  1. Sampla Samhail: CRBU2WU20-180SE-M9BW

 2. Samplaí Tagartha Ordú Caighdeánach

     -- Calafort taobh eite amháin caighdeánach: CRBU2-20-180S

     -- Le coigeartú uillinn + eite dúbailte: CRBU2W30-90D

     -- Port aiseach + lasc maighnéadach: CRBU2-15-270SE-M9B

Sonraíochtaí Teicniúla Caighdeánacha Uilíoch (Brú Tástála: 0.5MPa)

  1. Paraiméadair Feidhmíochta Ginearálta

     -- Raon brú oibriúcháin: Méid 10/15: 0.2~0.7MPa; Méid 20/30/40: 0.15 ~ 1.0MPa

     -- Teocht oibriúcháin chomhthimpeallach: 5 ~ 60 ℃ (gan aon icing taobh istigh de phíobáin aeir)

     -- Cruinneas suímh athuair uilleach: ±0.01°, rothlú cobhsaí náid aislash

     -- Maolán ionsuite: Dada; ionsúire turraing seachtrach configurable ar leithligh

     -- Fuinneamh cinéiteach tionchair incheadaithe: 0.00015 ~ 0.04J (méaduithe go comhréireach le méid tollaidh)

     -- Ceanglas bealaithe: Dearadh monarcha réamh-greased saor ó ola

  2. Tábla Casmhóiminte Aschuir Teoiriciúil (Aonad: N·m @0.5MPa)

  3. Tagairt Meáchain & Toise Foriomlán (sonraíocht 180°)

Buntáistí Croí Iomaíoch

  1. Sábhálann gléasadh saor ó iltreo spás

     -- Is féidir comhlacht réidh sorcóireach a shocrú le scriúnna ar aon dromchla gan lúibíní; Comhlacht níos éadroime 12%, an rogha is fearr le haghaidh frámaí trealaimh chomhtháite an-dlúth

  2. Aislash nialasach suíomh uilleach ultra-beacht

     -- Cuireann tiomáint eite dhíreach deireadh le imréiteach meshing fearas, rothlú ultra-réidh le cruinneas athuair ± 0.01 ° le haghaidh stáisiúin rialaithe uillinn cruinneas docht

  3. Raon swing inchoigeartaithe leathan le aonad stad roghnach

     -- Uasta eite singil 270° luascadh; Cumasaíonn modúl coigeartaithe uillinn W stróc inchoigeartaithe 0 ~ 240 °, mionchoigeartú áisiúil uillinn il-stáisiúin

  4. Seachadann eite dúbailte chasmhóiminte faoi dhó faoi imlíne comhionann

     -- Toise seachtrach céanna, soláthraíonn múnla eite dúbailte D chasmhóiminte S singil faoi dhó chun ualach rothlach níos airde a láimhseáil

  5. Saol seirbhíse fada struchtúr ina saothraítear rónta ola-saor in aisce

     -- Séalaithe ilchodach íseal-fhrithchuimilte, saol seirbhíse níos mó ná 5 milliún timthriallta lasctha, ag luí le gnáth-cheardlann agus línte táirgeachta glan saor ó dheannach

Modhanna Gléasta & Feidhmchláir Thipiciúla Tionscail

  1. Dhá Phríomhfhoirm Gléasta

     -- Gléasta coirp díreach: Glasáil scriúnna ar aon dromchla sorcóireach, suiteáil aiseach / gathacha indéanta, díchóimeáil agus athsholáthar tapa

     -- Gléasta comhréidh cúnta pláta comhréidh: Deisigh go cothrománach nó go hingearach trí phláta gléasta, atá oiriúnach le haghaidh éifeachtóir deiridh robot, suiteáil taobh an trealaimh & barr i bhfolach

  2. Cásanna Iarratais tipiciúla

     -- Uathoibriú Leictreonaic 3C: Smeachú comhpháirte mion, suíomh rothlach ceamara, athrú uillinn jig, innéacsú rothlacha stáisiúin iniúchta

     -- Línte Cruinnithe Beachtais: Meicníocht rothlach greamaithe scriú, coigeartú uillinn crimp teirminéil, píosa oibre éadrom láimhdeachas 180 °

     -- Innealra Pacáistithe: Rothlú sciath ábhair, lipéad a ghabhann le mionchoigeartú na huillinne, beathú rothlach gearr-stróc

     -- Trealamh Ginearálta Uathoibrithe: Lasc rothlach doras trealaimh, athrú stáisiúin táirgthe, rothlú cómhalartach ard-minicíochta ualach solais

Comparáid Roghnúcháin: CRBU2 Saor in Aisce Mount VS CRB2 Actuator Sliabh Rothlach Caighdeánach

Treoir Roghnaithe Tapa 3 Chéim

  1. Roghnú méid leadránach bunaithe ar ualach chasmhóiminte

     -- Ríomh an chasmhóimint oibre iarbhír, roghnaigh múnla le corrlach sábháilteachta chasmhóiminte 50%:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. Roghnú cineál Vane

     -- Ualach íseal-chasmhóiminte → S eite shingil; Ualach rothlach trom ard → D eite dhúbailte (aschur chasmhóiminte dúbailte)

  3. Comhoiriúnú cumraíochta

     -- Tá mionchoigeartú uillinn ag teastáil: Cuir aonad coigeartaithe uillinn W leis (0 ~ 240 ° inchoigeartaithe gan teorainn) leis

     -- Aiseolas comhartha suímh PLC: Trealamh lasc maighnéadach M9B/M9BW chun teorainn rothlach dhá-threo a bhrath

     -- Éileamh ar ródú píblíne: Bán le haghaidh taobhphort caighdeánach, iarmhír E don aerphort lárnach aiseach

Achoimre ar Phianbhreith a hAon

     Gnéithe sorcóir rothlach mount vane saor in aisce SOLH CRBU2 suiteáil treallach gan lúibín, backlash nialasach ±0.01 ° cruinneas, roghanna dé-chasmhóiminte eite singil/dúbailte agus leagan amach port aeir taobh/aiseach, le coigeartóir uillinn W roghnach agus lasc maighnéadach M9BW, réiteach éadrom dlúth do 3C, cóimeáil beachtas agus pacáistiú stáisiúin flipping solas-ualach.
