Sraith CRB1 / CRB2 Actuator Rothlach Cineál Vane

Sraith CRB1 / CRB2 Actuator Rothlach Cineál Vane (SOLH Idirmhalartaithe)

Branda: SOLH le Richge Technology

Suíomh Táirge & Difríocht Lárnach Sraithe

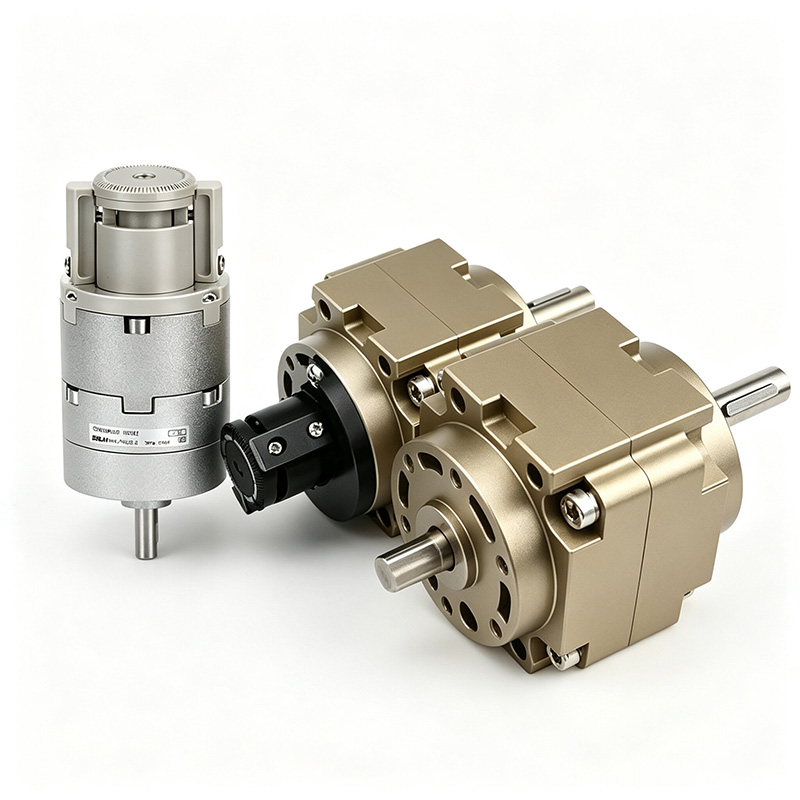

     Is sorcóirí luascáin rothlacha de chineál eite iad SOLH CRB1 agus CRB2 agus iad á dtiomáint ag eití singil/dúbailte. Gan imréiteach meshing fearas, gné siad comhlacht ultra-dhlúth, táimhe rothlacha íseal agus freagra ultra-tapa.

     -- CRB2 (Sraith Bheag): Borrtha 10 ~ 40mm le haghaidh ualach éadrom & spás cúng, dearadh éadrom dlúth

     -- CRB1 (Sraith Mhór): Borrtha 50 ~ 100mm le haghaidh ualach trom & chasmhóiminte ard, tacaíocht imthacaí iomlán le friotaíocht tionchair níos fearr

     Uillinn luascadh aon eite amháin suas go dtí 270°/280°, eite dúbailte max 90°/100°. Úsáidtear go forleathan le haghaidh smeach rothlach tapa, stáisiúin uathoibrithe a innéacsú agus a shuíomh.

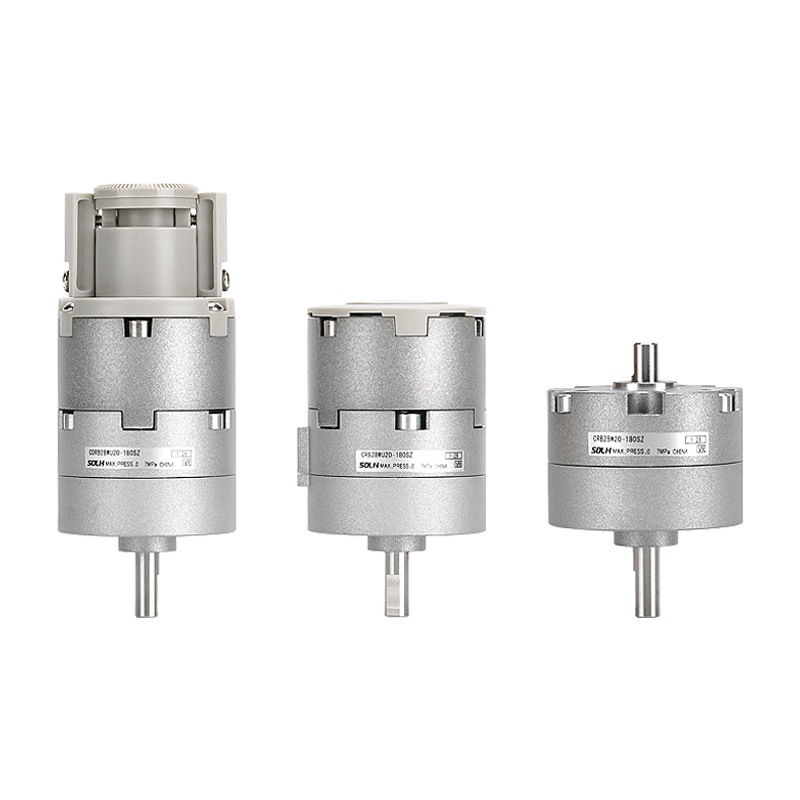

  1. Sraith Caighdeánach Beag CRB2

     -- Méideanna leadránach: 10, 15, 20, 30, 40mm

     -- Roghanna Vane: S eite singil / D eite dhúbailte

     -- Uillinn swing: eite singil 90°/180°/270°; Eitleán dúbailte 90°/100°

     -- Buntáistí: Ultra-dlúth, éadrom, brú tosaithe íseal, déphortáil taobh/aiseach, coigeartóir uillinne roghnach & lasc maighnéadach

     -- Feidhmchláir: Rothlú ardluais ualach éadrom, trealamh spáis teoranta, leictreonaic 3C, pacáistiú, uathoibriú beag

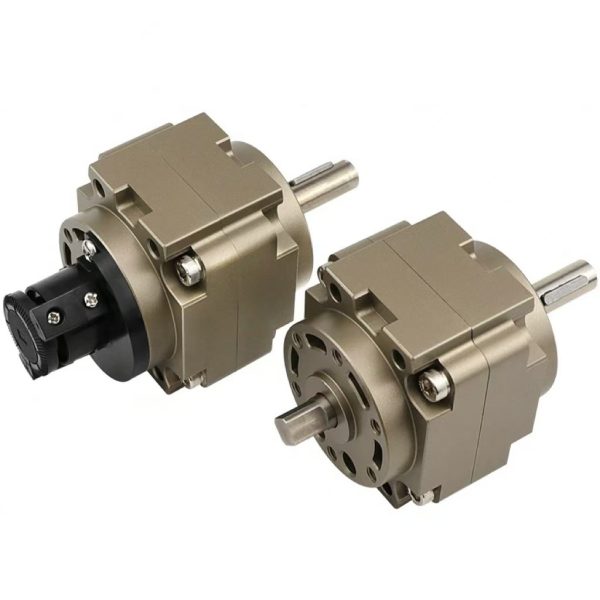

  2. CRB1 Sraith Mór Dualgas Trom

     -- Méideanna tollta: 50, 63, 80, 100mm

     -- Roghanna Vane: S eite singil / D eite dhúbailte

     -- Uillinn swing: eite singil 90°/180°/270°/280°; Eitleán dúbailte 90°/100°

     -- Buntáistí: Casmhóiminte aschuir ard, iompar ualach trom, tacaíocht imthacaí iomlán, turraing-resistant, saolré seirbhíse fada

     -- Feidhmchláir: smeach an phíosa oibre trom, innéacsú ar scála mór, daingneáin rothlacha troma, línte cóimeála tionscal trom

Sonraíochtaí Teicniúla Croí Uilíoch

  1. Paraiméadair Chaighdeánacha Ginearálta

  2. Casmhóiminte Aschuir Teoiriciúil @ 0.5MPa (Croí-Innéacs Roghnúcháin)

   2.1 Tábla Casmhóiminte CRB2

   2.2 Tábla Casmhóiminte CRB1

 3 Tagairt Ualach Gathach & Aiseach Incheadaithe

     -- CRB2-20: Gathach 120N, Aiseach 80N

     -- CRB1-50: Gathach 245N, Aiseach 196N

     -- CRB1-100: Gathach 588N, Aiseach 490N

Struchtúr Inmheánach & Prionsabal Oibre Vane

  1. Príomhchodanna: Corp sorcóra, eite rothlach singil/dúbailte, seafta aschuir, cóimeáil séalaithe, maolán rubair deiridh, boltaí coigeartaithe uillinne

  2. Loighic oibre: Téann aer comhbhrúite isteach i seomra amháin chun an eite a bhrú chun rothlú timpeall an tseafta láir agus sceithphíobáin os coinne an tseomra.

     -- Eite dúbailte: Casmhóiminte faoi dhó, uillinn luasctha teoranta ≤100°

     -- Eité aonair: Raon luasctha níos leithne suas go 270°

  3. Buntáistí Uathúla Croí

     -- Gan struchtúr fearas & raca, backlash nialasach, rothlú réidh ciúin gan creathadh tionchair

     -- Imlíne ultra-dhlúth, táimhe rothlach íseal, freagra ultra-tapa (uainíocht 90 ° < 0.1s)

    -- Log roghnach tríd an seafta, áisiúil le haghaidh feadánra inmheánach agus ródú sreangaithe

     -- Boltaí mínmhínithe dé-deireadh le haghaidh teorainn stróc; eite singil inchoigeartaithe 0~270°, eite dhúbailte 0~90°

Comhlánaigh Rialacha Códaithe Samhail

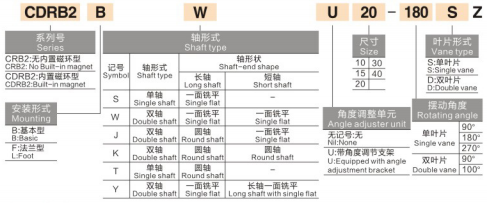

  1. Sampla Samhail CRB2: CRB2BW20-180SZ

     -- CRB2 = Sraith actuator rothlach eite bheag

     -- B = Feisteas flange bunúsach; L = Feisteas lúibín coise

     -- W = Seafta leathnaithe dúbailte; bán = seafta aonair

     -- 20 = Méid tollta (10/15/20/30/40)

     -- 180 = uillinn luascadh (90/180/270)

     -- S = eite shingil; D = eite dhúbailte

     -- Z = Feistithe le aonad coigeartaithe uillinne; bán = caighdeánach gan coigeartóir

          Réimír CDRB2 = Fáinne maighnéadach ionsuite do shuiteáil lasc maighnéadach

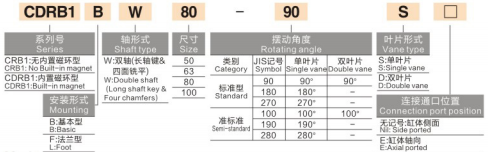

  2. Sampla Samhail CRB1: CRB1BW50-90D

     -- CRB1 = Sraith mhór rothlaithe eite tromshaothair

     -- B = Feisteas bunúsach; W = Seafta dúbailte

     -- 50 = Méid tollta (50/63/80/100)

     -- 90 = uillinn luascadh (90/180/270/280)

     -- D = eite dhúbailte; S = Eite amháin

        Réimír CDRB1 = Múnla comhtháite fáinne maighnéadach

Treoir Roghnaithe Céim ar Chéim & Feidhmchláir Thionsclaíoch

  1. Rialacha Tosaíochta Roghnúcháin

     -- Roinnt chasmhóiminte & toise: Spás cúng ualach éadrom → CRB2 (10~40); Rothlú chasmhóiminte ard trom → CRB1 (50~100)

     -- Riachtanas uillinne swing: Rothlú os cionn 90 ° → aon eite S; An chasmhóimint uasta laistigh de 90° → Claí dúbailte D

     -- Beachtas & comhbhabhtáil luais: aislash náid de chineál Vane, athshuíomh ±0.1 °, oiriúnach le haghaidh dualgas solais ardluais; Is fearr le hualach imthacaí trom ard-chruinneas tábla rothlacha raca-pinion MSQ

     -- Roghanna feidhme: Teorainn na huillinne míne ag teastáil - roghnaigh iarmhír Z aonad coigeartaithe uillinn; Aiseolas suímh PLC ag teastáil - roghnaigh múnla comhtháite maighnéadach CDRB

  2. Cásanna Iarratais tipiciúla

     -- Línte dualgas éadroma: Comhpháirt leictreonach a smeach, rothlú lipéid, géarú caipín buidéil, sórtáil ábhar mion

     -- Stáisiúin tromshaothair: Píosa oibre mór láimhdeachas 90 ° / 180 °, innéacsú líne cóimeála, daingneáin clampála rothlacha trom

     -- Tionscail ghinearálta: Pacáistiú, priontáil, próiseáil bia stáisiúin suite rothlacha iomlána

Comparáid Feidhmíochta: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Pianbhreith amháin

     Achoimre SOLH CRB2 glacann gníomhaithe rothlacha de chineál eite éadrom beag agus tromshaothair CRB1 tiomáint eite singil/dúbailte náid-ais-aislais le coigeartóir uillinne roghnach agus CDRB athraitheach lasc maighnéadach, ina bhfuil rothlú tapa íseal- táimhe ó chasmhóiminte 0.05 ~ 24N·m, foirfe le haghaidh flipping ardluais, innéacsú uathphacáistíochta agus uathchóimeála leictreonacha.
