Branda:SOLH le Richge Technology

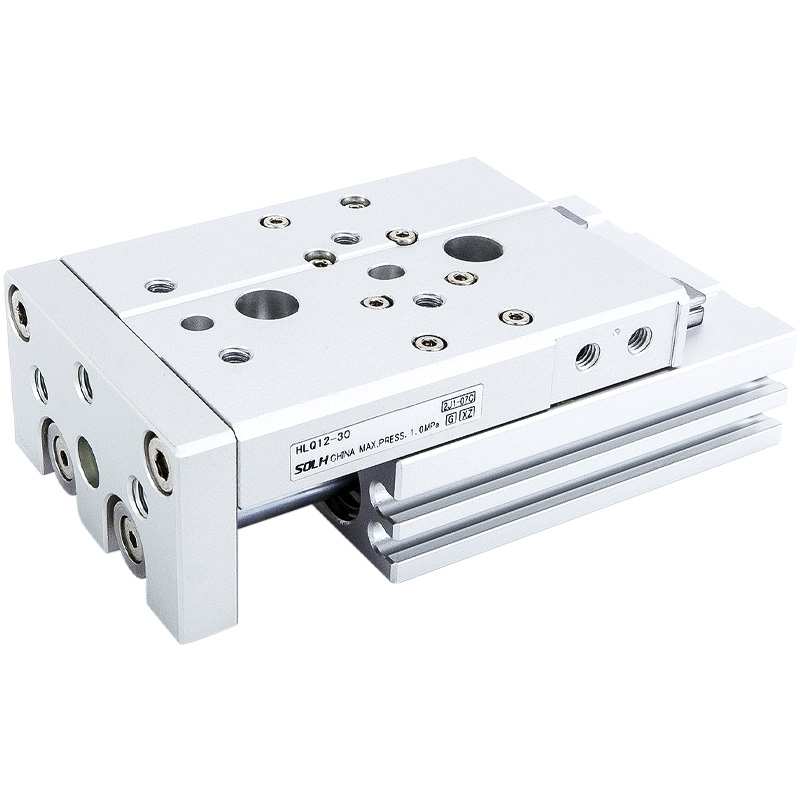

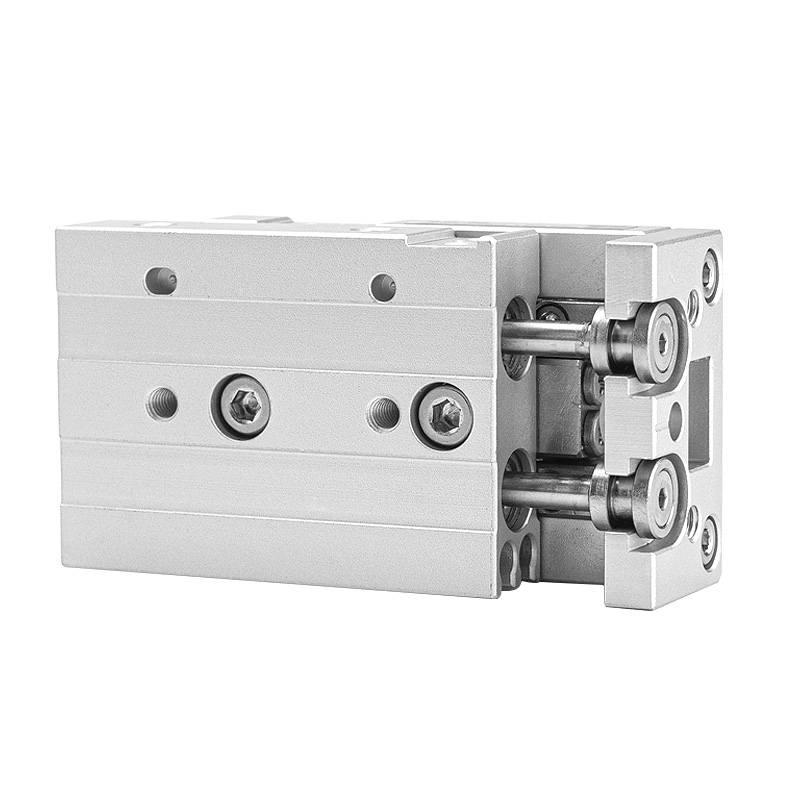

Glacann sorcóir sleamhnáin cruinne cúpla-seafta SOLH HLQ / HLQL struchtúr croí treorach líneach liathróid athfhillteach, ag seachadadh tairiscint chómhalartaithe líneach réidh ard-chruinneas, ard-rigidity do threalamh uathoibrithe. Clúdaíonn dhá leagan coinníollacha oibre éadrom-mheánmhéide agus ualach eccentric trom faoi seach.
-- HLQ Cineál Caighdeánach: Comhlacht sorcóir socraithe ag taobh an aonaid sleamhnáin, leithead iomlán dlúth
-- Cineál Siméadrach HLQL: Sorcóir lárnaithe + ráillí treorach déshiméadracha, rigidity ultra-ard & cumas frith-sraonaidh
- Struchtúr Treoraithe: Treoir líneach liathróid athfhillte; iarnród singil le haghaidh tolladh 6/8, ráillí dúbailte comhthreomhara le haghaidh tolladh ≥12
- Mód Oibriúcháin: Gluaisne chómhalartach ag gníomhú di faoi dhó
-- Meán Infheidhme: Aer comhbhrúite le cruinneas scagacháin ≥40μm
|
Mír Paraiméadar |
Sonraí Sonraíochta |
| Méideanna Tórraimh (mm) |
6, 8, 12, 16, 20, 25 |
| Raon Stróc Caighdeánach (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Brú Oibriúcháin |
0.15 ~ 0.7 MPa |
| Brú Tástála Cruthúnas |
1.2 MPa |
| Teocht Oibriúcháin |
-20 ℃ ~ 70 ℃ |
| Raon Luas loine |
50 ~ 500 mm/s |
| Caoinfhulaingt Stróc |
Stróc ≤100mm: +1.0mm; Stróc > 100mm: +1.5mm |
| Snáithe Aerphort |
Borradh 6/8/12: M5×0.8; Bora 16/20/25: PT1/8 |
| Fáinne Maighnéadach |
Insuite mar chaighdeán (iarmhír S), ag luí le braiteoirí maighnéadacha CMSH / DMSH |
1. Ráillí Treorach Liathróid Athfhillteacha Dual Beachtais
-- Frithchuimilt íseal, gluaiseacht ultra-réidh, straightness gan íoc & cruinneas suímh athuair; sciath frith-meirge cruthúnas deannaigh do shaolré seirbhíse leathnaithe.
2. Comhpháirteach Snámh Tógtha
-- Déanann nasc snámh leaisteacha idir loine agus iompar sleamhnáin fórsa cliathánach agus chasmhóiminte eccentric a fhritháireamh, rud a choscann dífhoirmiú slat loine agus damáiste ró-ualach.
3. Dearadh Slat Loine Nasctha Comhthreomhar
-- Sá aschuir faoi dhó, feidhmíocht chumhachtach frith-torsion, rothlú nialasach an ardáin sleamhnáin faoi ualach.
4. Leagan Amach Gléasta Iltreoracha
-- Poill gléasta tapáilte ar dhromchlaí bun, tosaigh agus taobh le haghaidh suiteáil 3-bhealach; poill bioráin aimsithe beachtas ar an mbonn le haghaidh gléasta daingneáin cruinn tapa.
5. Dromchlaí Gléasta Jig 3-Taobh
-- Poill tapáilte le haghaidh uirlisí ar bharr sleamhnáin agus aghaidh tosaigh; poill bioráin suite ar bharr an tsleamhnáin chun cruinneas athshuite an daingneáin a ráthú.
6. Grooves Braiteoir Réamh-Maisínithe
-- Sliotáin sleamhnáin caighdeánacha ar thaobh an tsorcóra le haghaidh suiteáil tapa agus suíomh inchoigeartaithe na lasca giolcach maighnéadach.
7. Comhcheangail Éagsúla Maolán & Stop Bloc
-- Maolán aeir seasta roghnach, maolán aeir inchoigeartaithe (A/AS/AF), maolán ionsúire turrainge hiodrálach (B/BF); gabhálais bloc stad teorainn sheachtracha iolracha ar fáil.

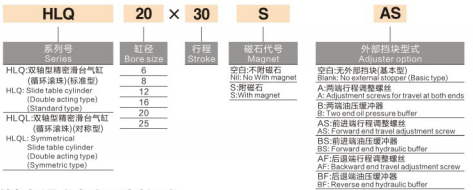

1. Múnla Sampla: HLQ20×30SAS
-- HLQ = Sraith dhá seafta caighdeánach; HLQL = sraith iarnróid siméadrach ard-rigidity cúpla
-- 20 = Trastomhas tollta an tsorcóra (mm)
-- 30 = Fad stróc rátáilte (mm)
-- S = Fáinne maighnéadach buan ionsuite (cumraíocht chaighdeánach éigeantach)
-- A = Críochnaíonn dúbailte maolán aeir inchoigeartaithe
AS = Maolán aeir inchoigeartaithe aonair stróc tosaigh
AF = Maolán aeir aonair inchoigeartaithe stróc fillte
-- B = Críochnaíonn dúbailte maolán ola hiodrálach
BF = Maolán ola hiodrálach aonair stróc aischuir
| toll (mm) |
Achar loine éifeachtach (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Loighic Roghnú Múnla
-- Cineál Caighdeánach HLQ: Spás suiteála dlúth, ualach meánach beag, taobh beag nó gan aon ualach eccentric
-- HLQL Cineál Siméadrach: Ualach trom, ualach fritháirimh eccentric soiléir, rigidity ard & riachtanais cruinneas suímh ultra-ard
2. Feidhmchláir tipiciúla
Suíomh beachtas, aistriú uathoibríoch workpiece, stáisiúin clampála aeroibrithe; a úsáidtear go forleathan i leictreonaic 3C, línte déantúsaíochta leathsheoltóra, trealamh cóimeála uathoibrithe agus ionstraimí tástála cruinneas.
Tairgeann sorcóir sleamhnáin liathróid athfhillte cúpla seafta SOLH HLQ / HLQL dé-athraithigh caighdeánacha ard-rigidity dlúth agus siméadracha, le maolán aeir / hiodrálacha roghnach, slat cúpla frith-torsion agus comhdhearadh ar snámh, an actuator líneach uilíoch ardchruinneas le haghaidh trealamh clampála, aistrithe agus suite uathoibrithe ualach meánach agus trom.
