Comhla Solenóideach Sreabhán Sraith 2W 2/2 Bealach (Gníomhaíocht Dhíreach + Oibrithe Píolótach)

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

     Tá sraith SOLH 2W tionsclaíoch uilíoch 2/2-bhealach comhla solenoid stoptha sreabhach dúnta de ghnáth, roinnte ina dhá líne struchtúracha: 2W ag gníomhú go díreach (030/050 sraith bheag) agus 2W píolótach (150 ~ 500 sraith tolladh mór). Déanann sé rialú uathoibríoch ar / as d'uisce glan, aer comhbhrúite, ola bhealaithe, leacht gearrtha fuaraithe agus píblínte leachtacha lag creimneach.

       * Comhlacht comhla práis le séalaithe frith-chreimeadh ilchiseal; dé-roghanna de chineál díreach tosaithe náid-bhrú agus cineál píolótach ard-sreafa le haghaidh roghnú raon iomlán

       * Sonraíochtaí toise agus snáithe caighdeánaithe, atá comhoiriúnach le il-snáithe PT/G/NPT le haghaidh onnmhairiú domhanda

       * Tacaíonn coil resistant teocht íseal le fuinneamh cobhsaí fadtéarmach leanúnach

     Meaitseáil go forleathan le trealamh cóireála uisce, ciorcaid fuaraithe uirlisí meaisín, línte glantacháin spraeála, píblínte comhbhrúiteoir aeir agus córais uathoibrithe sreabhach lán-tionscail.

Dhá Líne Táirge Aicmiú Iomlán: NC Gníomhach Díreach VS Píolótach-Oibrithe NC

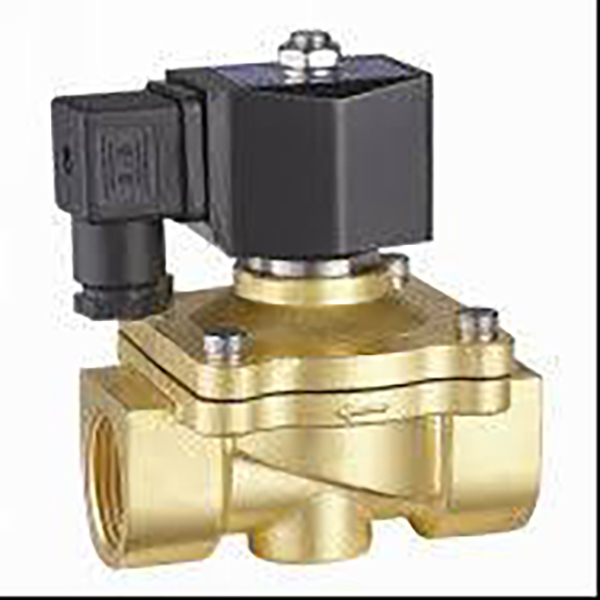

  1. 2W Gníomhach Díreach Dúnta de ghnáth (Samhail Samhail: 2W-L030-08)

     --Prionsabal Oibreple:Tiomáineann corna leictreamaighnéadacha go díreach gas armature inmheánach chun an príomhshuíochán comhla a oscailt / a dhúnadh, rud a chumasaíonn oscailt iomlán faoi bhrú meánach nialasach 0MPa.

        * Cumhacht OFF: Comhbhrúíonn an earraigh an gasket séalaithe chun sreabhach píblíne a ghearradh amach go hiomlán

        * Cumhacht AR: Ardaíonn fórsa leictreamaighnéadach spól chun cúrsaíocht sreabhán déthreoch a bhaint amach

           Uimh seomra píolótach cúnta, struchtúr ultra-simplí le luas freagartha tapa milleasoicind.

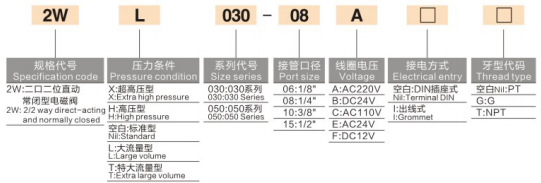

    -- Críochnaigh an Riail Chódaithe Múnla

     2W - Iarmhír Brú/Sreafa - Sraith Méid - Snáithe Poirt - Voltas Coil - Cineál Sreangaithe - Caighdeán Snáithe

        * 2W: Comhla solenoid dúnta de ghnáth 2/2-bhealach ag gníomhú go díreach

        *   Iarmhír brú & sreafa: Bán = Caighdeánach / L = Sreabhadh Mór / T = Sreabhadh Mór Breise / H = Ardbhrú / X = Brú Ard Breise

        *  Sraith mhéid: 030 (mion), 050 (beag meánach)

        *  Cód an phoirt: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Cód voltais: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mód sreangaithe: Bán = soicéad DIN (caighdeánach don chomh-aireachta rialaithe), I = luaidhe sreinge uiscedhíonach (trealamh tais lasmuigh)

        *  Caighdeán an tsnáithe: Bán = Snáithe barrchaolaithe na Breataine PT, snáithe comhthreomhar G = G, snáithe Meiriceánach T = NPT

   --  Buntáistí Croí

       *  Tosaithe brú difreálach nialais, gan aon teorainn brú oibriúcháin íosta, oscailt cobhsaí faoi chiorcaid uisce bhfolús, micrea-bhrú agus micrea-sreafa

        *  Comhlacht ultra-dlúth, uillinn gléasta treallach le haghaidh leagan amach comh-aireachta trealaimh gann

        *  Freagairt mhear as láthair milleasoicind, oiriúnach do thimthriallta ard-minicíochta stadanna tosaithe

        *  Comhlacht comhla beag le costas inchaite íseal, an chéad rogha eacnamaíoch le haghaidh rialú brainse aon phointe

     --  Cásanna Iarratais

      Instealladh ola fuaraithe aon phointe le haghaidh uirlisí meaisín CNC beaga, mion-innill ghlantacháin spraeála, rialú micrea aeir/uisce do threalamh uathoibrithe 3C, lasca brainse beaga comhbhrúiteoirí aeir, micrea-sreabhán saotharlainne ar / as rialú.

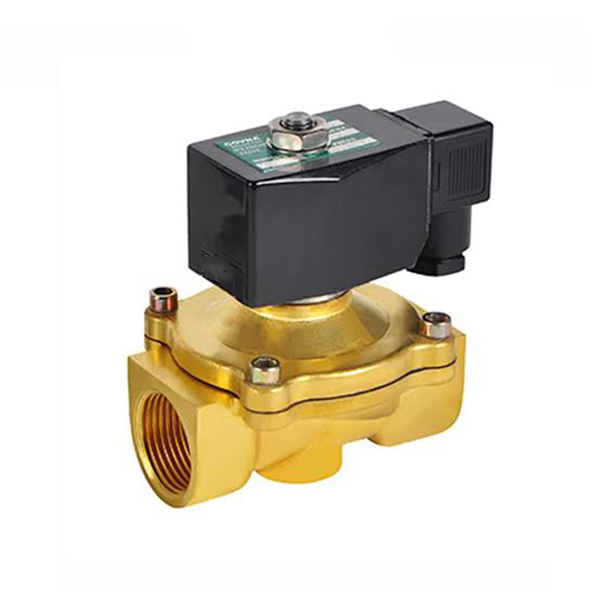

  2. 2W Píolótach-Oibrithe De ghnáth Dúnta (Samhail Samhail: 2W250-25)

     -- Prionsabal Oibre:Orifice fuilithe píolótach ionsuite, ag brath ar bhrú meánach píblíne chun príomh-spool leadránach a ardú; ní rialaíonn coil ach poll píolótach beag bídeach le tomhaltas ísealchumhachta & giniúint teasa íseal. Brú difreálach íosta tosaithe 0.05MPa, ní féidir comhla a oscailt go hiomlán gan brú meánach.

        * Cumhacht OFF: Píolótach poll séalaithe, brú cuas inmheánach compresses séala a stoptar píblíne

        * Cumhacht ON: Bleeds brú seomra píolótach, prócaí brú meánach oscailte príomh-chomhla le haghaidh ard-toirte sreabhadh sreabhach, orifice uasta suas go dtí Φ50 (orlach G2)

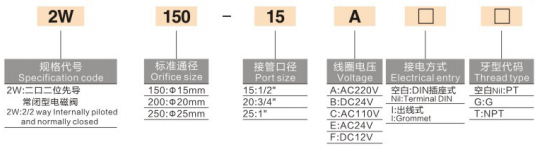

    --Críochnaigh an Riail Chódaithe Múnla

        2W - Méid Orifice - Snáithe Port - Voltas Coil - Cineál Sreangaithe - Caighdeán Snáithe

        *  2W: Comhla solenoid dhúnta 2/2-bhealach píolótach de ghnáth

        *  Méid na hoifige caighdeánach: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Cód poirt: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Cóid voltais, sreangaithe & snáithe atá idirmhalartaithe go hiomlán le sraith gníomhaithe díreach, páirteanna spártha corna comhoiriúnacha

  3. Buntáistí Croí

     -- Toradh mór díreach tríd le haghaidh sreafa meánach ard, caillteanas brú ultra-íseal píblíne, atá oiriúnach do phríomhlíonraí soláthair uisce/aeir láraithe uile-líne

     -- Tiomáineann coil ísealchumhachta comhlacht comhla leadránach mór, ardú teocht íseal faoi oibríocht leanúnach 24h, feidhmíocht frith-dhó

     -- Cainéal sreafa leathan nach éasca a chlog, tacaíonn sé le huisce fuaraithe tionsclaíoch a scaiptear le neamhíonachtaí beaga bídeacha ar fuaidreamh

     -- Is féidir le comhla píolótach aonair comhlaí díreacha iomadúla a athsholáthar, leagan amach an phríomhphíblíne a shimpliú agus costas soláthair a laghdú

  4.Cásanna Iarratais

     Príomh-rialú ciorcaid uisce le haghaidh trealamh glantacháin spraeála líne cóimeála mór, draein meaisín iomlán comhbhrúiteora aeir & múchadh príomhphíblíne aeir, córas fuaraithe a scaiptear píopaí ceannteidil mór-sreafa, trealamh cóireála uisce, máistir-lasc sreabhán ginearálta le haghaidh pacáistiú bia & trealamh ceimiceach.

Príomhghnéithe Uilíoch Roinnte (Díreach + Píolótach Oibrithe)

  1.Feidhm Éide NC De Ghnáthdhúnta (Réamhshocrú Monarcha)

     Múchadh uathoibríoch nuair a ghearrtar an chumhacht, seachnaíonn sé go héifeachtach ró-shreabhadh, sceitheadh ​​​​uisce / aeir le linn múchadh trealaimh le haghaidh cosaint sábháilteachta córais níos airde.

  2. Ábhair Séala Roghnacha Dual

     -- Rubar nítríle caighdeánach NBR: Uilíoch le haghaidh uisce glan, aer comhbhrúite & ola bhealaithe coinníollacha ginearálta oibre

     -- Roghnach EPDM eitiléine próipiléin: Teas-resistant, aigéad lag & resistant alcaile, tiomnaithe d'uisce te, sreabhán glan grád bia & trealamh picilte

  3. Coils Il-speiciúla Comhoiriúnacha Uilíoch

     Clúdach voltas iomlán AC & DC, corna inslithe ísealchumhachta ag tacú le fuinneamh leanúnach fadtéarmach; scéimeanna dé-sreangaithe (soicéad DIN / luaidhe sreang uiscedhíonach) atá inoiriúnaithe do chomh-aireachta laistigh & sreangú trealaimh lasmuigh.

  4.Caighdeáin Ilnáisiúnta Snáithe Onnmhairithe

     Trí rogha snáithe: PT taper na Breataine, G comhthreomhar BSPP, snáithe NPT Meiriceánach, trealamh uathoibrithe baile a mheaitseáil agus éilimh onnmhairithe líne táirgeachta thar lear.

  5. Gléasta Uilíoch Gan Domhantarraingt

     Is féidir comhlacht comhla a shuiteáil go hingearach, go cothrománach nó inbhéartaithe gan cur isteach ar fheidhmíocht oscailt / dúnta, foirfe do leagan amach dlúth comh-aireachta.

  6. Saincheapadh Grád Brú Iomlán

     Tacaíonn sraith dhíreach le leaganacha saincheaptha caighdeánach / ardbhrú / brú ard breise / sreabhadh mór; Déanann sraith phíolótach oiriúnú ó dhúchas do raon brú sreabhán tionsclaíoch traidisiúnta 0.05~1.0MPa.

Tábla Sonraíochtaí Teicniúla Ginearálta Aontaithe

D'oibrigh Píolótach Díreach VS Tábla Iomlán Roghnúcháin Comparáide

Cásanna Feidhme tipiciúla Deighilte

  1. Réimsí Infheidhme 2W NC Ghníomhú Dhíreach

     -- Instealladh ola fuaraithe aon phointe & spraeála micrea le haghaidh uirlisí meaisín CNC beag, rialú sreabhán simplí micrea stáisiúin

     -- Soláthar uisce cúnta folúis & brainse beag aeroibrithe ar / as le haghaidh trealamh uathoibrithe 3C

     -- Trealamh glantacháin ultrasonaic bheaga, lúba rialaithe sreabhán micrea saotharlainne

     -- Brainse cothabhála trealaimh, lasc aon phointe uisce / gáis le haghaidh daingneáin bheaga

  2. Réimsí Infheidhme NC 2W Píolótach-Oibrithe

     -- Comhbhrúiteoir aeir draein meaisín iomlán, comhla scoite príomhphíblíne aeir ceardlainne

     - Máistir-rialú ciorcad uisce le haghaidh trealamh glantacháin spraeála mór líne cóimeála

     -- Córas cúrsaíochta cóireála uisce, píopaí ceanntásca mór-sreafa fuaraithe tionsclaíoch

     -- Máistir-lasc sreabhán leamh mór do phacáistiú bia & trealamh ceimiceach iomlán

Croírialacha Breithiúnais Roghnúcháin

     -- Brú uisce/aeir píblíne faoi bhun 0.05MPa, meánmhéid eatramhach micrea, ciorcad folúis → Ní mór cineál gníomhaithe dírí 2W a roghnú

     -- Méid píopa ≥G1/2, tarchur ard-sreafa príomh-phíobáin uile-líne, píblíne brú cobhsaí fadtéarmach → Roghnaigh cineál 2W píolótach

     -- Uisce te, uisce íonaithe, coinníollacha oibre sreabhán aigéad lag: Sonraigh séala grád bia EPDM nuair a dhéantar orduithe

     -- Sreangú láraithe taobh istigh den chomh-aireachta rialaithe meaisín: Tabhair tosaíocht do chineál sreangú soicéad DIN; roghnaíonn spraeáil lasmuigh & trealamh tais cineál luaidhe sreang uiscedhíonach mé

     -- Is féidir le ciorcad uisce ardbhrú & stáisiúin ard-sreafa comhlachtaí comhla saincheaptha a roghnú le hiarmhír H/L/T

Réitigh Ciorcaid Aeroibrithe & Sreabhán Comhlánaithe

  1. Ciorcad Brainse Fuarú Beaga

     Aonad aersheirbhíse AFC → Comhla solenóideach sraith 3V 3/2 → Feadánra plaisteach PU → Comhla gníomhú díreach 2W (cuaird uisce fuaraithe ar / as rialú)

  2. Ciorcad Ceannteidil Príomh-Uisce Meaisín Comhlánaigh

     Príomhphíobán umar uisce / comhbhrúiteoir aeir → Comhla mór-leamh píolótach 2W → seachadadh brainse chuig gach píblíne spraeála stáisiúin

  3. Ciorcad Ceardlann Sreabhán Pléascadh-Proof

     Aonad cóireála foinse aeir cruthúnas pléascadh → Comhla píolótach 2W le corna pléascadh-dhíonach saincheaptha, arna mheaitseáil le píblínte rialaithe uathoibríoch pléascadh

Achoimre ar Phianbhreith a hAon

     Soláthraíonn comhla solenoid sreabhán dúnta de ghnáth 2/2-bhealach práis sraith SOLH 2W malairt tosaithe dírí nialasach agus malairt phíolótach ard-sreafa ardchumhachta íseal, le séala grád bia roghnach NBR/EPDM, comhoiriúnacht il-snáithe & ilvoltais, a úsáidtear go forleathan le haghaidh uisce uathoibríoch, aer, rialú múchadh ola ar uirlisí meaisín pacáistithe, spraeáil uisce agus trealamh níocháin.
