Comhla Aeir Sraith 3A | 3/2 Bealach
  • Comhla Aeir Sraith 3A | 3/2 BealachComhla Aeir Sraith 3A | 3/2 Bealach

Comhla Aeir Sraith 3A | 3/2 Bealach

Déantar comhlaí rialaithe treorach lasmuigh sraith SOLH 3A 3/2-bhealach a mhonarú de réir caighdeáin tionscail príomhshrutha. Tiomáinte go hiomlán ag ionchur comhartha aeroibrithe gan aon cornaí leictreamaighnéadacha, déantar an tsraith seo a innealtóireacht chun síneadh, tarraingt siar agus coinneáil brú sorcóirí aeroibrithe aonghníomhaithe a rialú. Feidhmíonn sé mar an eilimint rialaithe sábháilteachta ríthábhachtach do chiorcaid aeroibrithe uile-leictreacha, d'atmaisféir ghuaiseacha pléascacha agus d'innealra tionsclaíoch atá sábháilte gan teip. Leanann an leagan amach caighdeánach trí chalafort sainmhínithe tionsclaíocha uilíocha: P le haghaidh príomh-ionraon soláthair aeir comhbhrúite, A le haghaidh asraon oibre ceangailte go díreach le sorcóirí aonghníomhaithe, agus R le haghaidh calafort sceite le haghaidh faoiseamh brú agus athshocrú tapa earraigh. Tá dhá chumraíocht rialaithe ar fáil. Aistrítear samhlacha rialaithe aeroibrithe aonair (3A×10) ar chomharthaí seachtracha aeir a fháil agus athshocraíonn siad go huathoibríoch trí spriongaí ionsuite a luaithe a bhaintear an comhartha aeir rialaithe chun feidhmíocht athshocraithe teip-sábháilte a ráthú. Glacann leagan rialaithe aeroibrithe dúbailte (3A × 20) struchtúr spól latching, ag glasáil suíomh na comhla go leanúnach fiú tar éis an t-aer rialaithe a dhínascadh chun clampáil agus suíomh fadtéarmach a choinneáil. Tógtha le comhlaí cóimhiotal alúmanaim ard-neart agus spóil cruinneas-mheaisínithe, tacaíonn na comhlaí le hoibriú saor ó ola faoi aer comhbhrúite scagtha le cruinneas scagacháin os cionn 40 μm laistigh den raon brú oibre de 0.15 ~ 0.8 MPa. Clúdaíonn sonraíochtaí ceithrethoiseacha ó miniature 3A100 suas go dtí naisc snáithe M5 go G1/2 ard-sreabhadh tromshaothair 3A400, agus tá snáitheanna NPT roghnach do thionscadail thar lear. Gan páirteanna leictreacha inmheánacha, tá feidhmíocht intreach cruthúnas pléascadh ag an gcomhla, a oireann go foirfe do thimpeallachtaí oibre inadhainte, deannaigh agus tais. Tacaíonn sé le suiteáil randamach il-uillinn agus cóimeáil iomadúil le haghaidh bainc comhla modúlach, a imscartar go forleathan i meicníochtaí clampála workpiece, córais idirghlais sábháilteachta aeroibrithe agus stáisiúin suite fadtréimhseacha.

Comhla Rialaithe Aeroibrithe Sraith 3A 3/2 | Comhla Treo Sheachtrach Aeroibrithe

Branda: SOLH le Richge Technology


1. Forbhreathnú Táirge & Feidhm Chomhéadain Croí

     Is príomhshrutha é sraith SOLH 3AComhla rialaithe treorach seachtrach 3/2 bhealach aeroibrithe tar éis sonraíochtaí caighdeánacha Airtac. Arna thiomáint ag comhartha aeir amháin in ionad corna leictreamaighnéadacha, speisialtóireacht sé i ngluaiseacht teileascópacha agus rialú brú ar sorcóirí aonghníomhaithe. Tuigeann sé loighic aeroibrithe sábháilte agus cobhsaí maidir le hiontógáil aeir, coinneáil suímh agus sceite, ag feidhmiú mar chroí-chomhpháirt rialaithe sábháilteachta do chórais aeroibrithe neamhleictreacha, timpeallachtaí pléascadh-dhíonacha agus trealamh atá sábháilte do theipeann.

  1.1 Sainmhíniú Caighdeánach 3-Port Chomhéadain

     • P Port: Príomhchalafort inlet aeir le haghaidh soláthar aer comhbhrúite

     • A Port: Port aschuir oibre, ceangailte go díreach le sorcóirí aonghníomhaithe

     • R Port: Port sceite le haghaidh faoiseamh brú agus athshocrú tapa

  1.2 Loighic Oibre & Gnéithe Struchtúrtha

     • Rialú Aeroibrithe Aonair (3A110/210/310/410): Comhartha aeir le haghaidh aisiompú, athshocrú uathoibríoch earraigh tar éis scortha an chomhartha, dearadh athshocraithe teip-sábháilte.

     • Rialú Aeroibrithe Dúbailte (3A120/220/320/420): Rialú comhartha dé aeir malartach, coinníonn sé an staid reatha tar éis scoite aeir le feidhm latching cuimhne.

     • Struchtúr Croí: Struchtúr cineál spól ard-chruinneas, tiomáint aeroibrithe seachtrach, comhlacht cóimhiotal alúmanaim durable, oibríocht chaighdeánach gan lube (lubrication speisialta ar fáil le haghaidh coinníollacha oibre foircneacha).


2. Samhlacha Caighdeánacha um Chódú Rialacha & Múnlaí Coiteanna

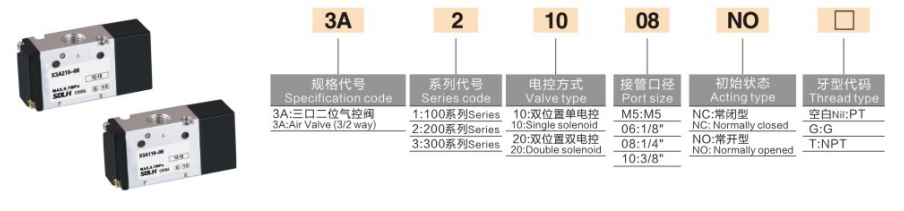

  1. Loighic Códaithe: 3A [Méid na Sraithe] [Cineál Rialaithe] - [Méid an Phoirt]

Deighleog an Chóid

Sainmhíniú Mionsonraithe

3A

Sraith comhla rialaithe aeroibrithe seachtrach 3/2 bhealach

Méid na Sraithe

1=100 Micrimhilseogra; 2=200 Meán sraith; 3=300 Sraith sreafa mór; 4=400 Sraith dualgas trom

Cineál Rialaithe

1=Rialú aeroibrithe aonair (athshocrú earrach); 2= ​​Rialú neomatach dúbailte (cuimhne suímh)

Méid an Phoirt

M5/06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2"

  2. Sonraíocht Choiteann Múnla & Cásanna Iarratais

Múnla

Sonraíocht

Cásanna Infheidhme

3A110- M5

Méid micrea, rialú aeroibrithe aonair, snáithe M5

Sorcóirí mion, trealamh micrea uathoibrithe

3A210-06

Meánmhéid, rialú aeroibrithe aonair, G1/8"

Sorcóirí clampála aonghníomhaithe caighdeánacha

3A220-08

Meánmhéid, rialú aeroibrithe dúbailte, G1/4"

Stáisiúin sealbhaíochta brú fad-ama le cuimhne suímh

3A310-10

Sreabhadh mór, rialú aeroibrithe aonair, G3/8"

Sorcóir tollta mór & trealamh sáite ard


3. Paraiméadair Theicniúla Croí

Mír Paraiméadar

Sonraíocht

Meán Oibre

Aer comhbhrúite scagtha (cruinneas scagacháin ≥40μm)

Raon Brú Oibre

0.15~0.8MPa

Brú Cruthúnas

1.2MPa

Raon Teochta Oibre

-20 ℃~+70 ℃

Cineál Snáithe Port

Snáithe caighdeánach G, snáithe roghnach NPT

Uasmhinicíocht Gníomhaíochta (Gan Ualach)

5 huaire/soicind

Ábhar Coirp

Cóimhiotal alúmanaim ard-neart

Riachtanas Bealaithe

Dearadh gan lube (lubrication roghnach le haghaidh coinníollacha oibre speisialta)


4. Buntáistí Táirge Croí

     • Dearadh Pure Aeroibrithe Pléascadh: Gan aon chomhpháirteanna leictreacha taobh istigh, inoiriúnaithe go hiomlán do thimpeallachtaí pléascacha deannaigh, tais agus inadhainte. Cinntíonn sé athshocrú uathoibríoch agus sábháilteacht trealaimh nuair a theipeann ar fhoinse aeir nó cumhachta, le hiontaofacht oibriúcháin ultra-ard.

     • Inoiriúnaitheacht Mód Rialúcháin Dual: Rialú aeroibrithe aonair le haghaidh athshocrú sábháilte agus coinneáil brú; rialú aeroibrithe dúbailte le haghaidh cuimhne suímh scoite aeir agus glasáil fad-ama, a chlúdaíonn gach loighic rialaithe sorcóra aonghníomhaithe traidisiúnta.

     • Feidhmíocht Séalaithe Ard-éifeachtúlachta: Struchtúr spól beachtais le próiseas cóireála dromchla speisialta, ina bhfuil brú tosaithe íseal, aerdhíonacht den scoth, athrú cobhsaí agus saol seirbhíse fada.

     • Suiteáil Solúbtha & Spás-shábháil: Tacaíonn suiteáil treallach il-uillinn. Is féidir é a úsáid go neamhspleách nó a chomhtháthú le bunanna iomadúla chun grúpaí comhla modúlach a fhoirmiú, rud a shábháil spás suiteála trealaimh go héifeachtach.


5. Cásanna Iarratais tipiciúla

     • Rialú Sorcóir Aonghnímh: Déanann sé gníomhartha teileascópacha cosúil le jacking, clamping agus flipping, le sorcóir a shíneadh trí iontógáil aeir agus aistarraingt faoi athshocrú earrach.

     • Córas Comhcheangail Sábháilteachta Trealaimh: Athshocraíonn agus scaoileann brú go huathoibríoch nuair a theipeann ar an bhfoinse aeir nó nuair a stopann an trealamh, ag seachaint jamming meicniúil agus ag cinntiú sábháilteacht táirgeachta.

     • Stáisiúin Oibre Sealbhaíochta Brú Fadtéarmacha: Coinníonn modh rialaithe aeroibrithe dúbailte suíomh seasta an sorcóra gan soláthar aeir leanúnach, atá oiriúnach do phróisis clampála agus suite fada.


Achoimre ar Phianbhreith a hAon

     Is comhla rialaithe aeroibrithe seachtrach caighdeánach 3/2 bealach é sraith SOLH 3A le modhanna rialaithe aeir singil/dúbailte, sealú beachtas spól agus comhlacht cóimhiotal alúmanaim. Is é an croí-chomhpháirt is fearr le haghaidh aisiompú sábháilte agus rialú brú maidir le sorcóirí aeroibrithe aonghníomhaithe.
