Branda: SOLH le Richge Technology

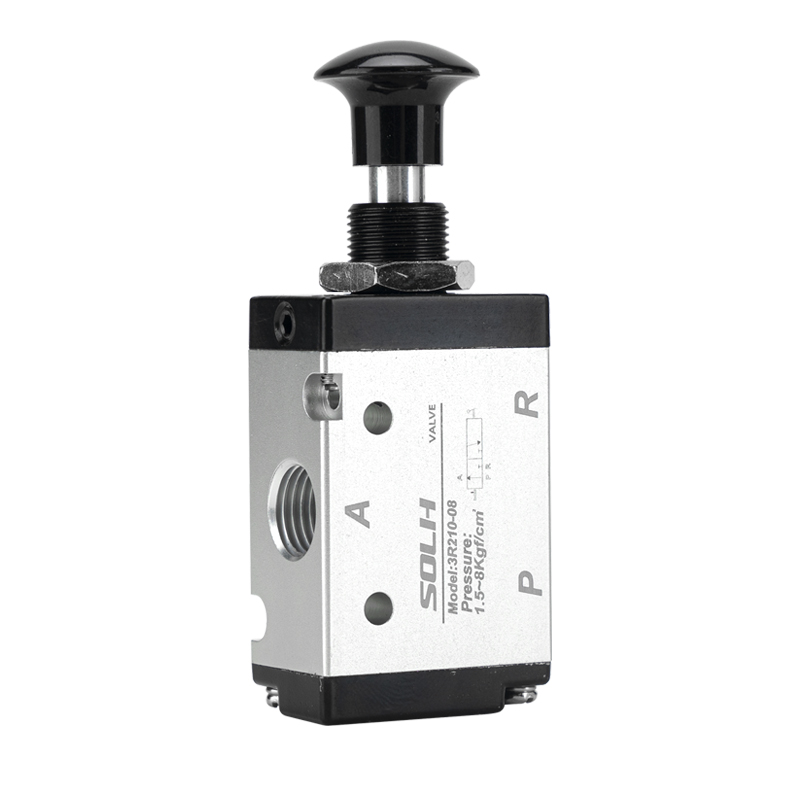

Is caighdeán AirTAC é sraith SOLH 3LComhla rialaithe treorach brú-tarraingthe láimhe 3/2 le dearadh dúnta de ghnáth (NC). Aistríonn sé ciorcaid aeroibrithe go díreach trí ghníomh brú agus tarraingthe láimhseála aiseach. Mar chomhpháirt aeroibrithe láimhe amháin gan foinsí tiomána leictreacha nó aeroibrithe, cuirtear i bhfeidhm go speisialta é ar chórais rialaithe sorcóra aonghníomhaithe, aerchiorcad as feidhm, oibriú bogshodar agus córais idirghlasála sábháilteachta trealaimh, a úsáidtear go forleathan i gcásanna oibre dífhabhtaithe, stad éigeandála agus pléascadh.
1.1 Sainmhíniú Caighdeánach 3-Port Chomhéadain
• P Port: Príomhchalafort inlet aer comhbhrúite
• A Port: Port aschuir oibre, ceangailte le sorcóirí aonghníomhaithe
• R Port: Port sceite, tacú le suiteáil muffler le haghaidh laghdú torainn
• Mód Tiomána: Oibríocht bhrú-tharraingt láimhe aiseach díreach
• Gné Struchtúrtha: Struchtúr cineál spól beachtais, comhlacht cóimhiotal alúmanaim ard-neart, meicníocht athshocraithe uathoibríoch earrach tógtha
• Gnáthstát Athshocraigh: Neartaíonn an t-earrach inmheánach an spól, P inlet dúnta, Déanann calafort oibre cumarsáid le calafort sceite R le haghaidh faoiseamh brú.
• Ag Obair Tarraingt Stáit: Tarraing an láimhseáil aiseach de láimh chun croí na comhla a aisiompú, déanann port P cumarsáid le port A le haghaidh soláthar aeir, tá calafort sceite R dúnta chun gníomh sorcóir a thiomáint.
• Athshocraigh Scaoileadh: Scaoil an láimhseáil, athshocraíonn an comhla go huathoibríoch faoi fhórsa an earraigh, laghdaítear an t-iontógáil aeir agus sceitear brú iarmharach.
• Croí-loighic: Struchtúr caighdeánach dúnta de ghnáth NC le feidhm athshocraithe láimhe, rud a chosc go héifeachtach mí-oibriú agus sábháilteacht trealaimh a chinntiú.

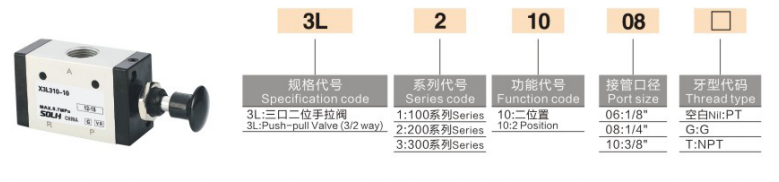

1. Loighic Códaithe: 3L [Cód Méid] 10 - [Méid Port] [Cineál Snáithe]
|
Deighleog an Chóid |
Sainmhíniú Mionsonraithe |
|
3L |
Sraith comhla tarraingt láimhe láimhe 3/2 bhealach |
|
Cód Méid |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Cód seasta le haghaidh struchtúr athshocraithe earrach 3/2 bealach |
|
Méid an Phoirt |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Cineál Snáithe |
Snáithe caighdeánach bán=PT; Snáithe T=NPT; Snáithe G=G |
2. Múnlaí Coiteann Príomhshrutha
• 3L110-06: G1/8 port, mionmhéid comhla tarraingt láimhe do chórais micrea aeroibrithe
• 3L210-08: G1/4 port, múnla is uilíoch, a mheaitseáil go foirfe le sorcóirí aonghníomhaíochta caighdeánach
• 3L310-10: calafort G3/8, dearadh sreabhadh mór do threalamh sorcóir ard-sáite
• 3L410-15: G1/2 calafort tollta mór, oiriúnach le haghaidh ciorcaid aeroibrithe tromshaothair ar shreabhadh mór
|
Mír Paraiméadar |
Sonraíocht |
|
Meán Oibre |
Aer comhbhrúite scagtha (cruinneas scagacháin ≥40μm) |
|
Raon Brú Oibre |
0.15～0.8MPa |
|
Brú Cruthúnas |
1.2MPa |
|
Raon Teochta Oibre |
-20 ℃～+70 ℃ |
|
Paraiméadar Sreafa 3L110-06 |
Achar éifeachtach 10.2mm², CV=0.6 |
|
Paraiméadar Sreabhadh 3L210-08 |
Achar éifeachtach 17.0mm², CV=1.0 |
|
Paraiméadar Sreabhadh 3L310-10 |
Achar éifeachtach 28.0mm², CV=1.65 |
|
Riachtanas Bealaithe |
Dearadh saor ó lube (lubrication roghnach le haghaidh coinníollacha speisialta) |
|
Modh Suiteáil |
Gléasta painéil / gléasta bonn, suiteáil seasta ilshuímh |
|
Ábhar Coirp |
Cóimhiotal alúmanaim ard-neart |
• Pure Lámhleabhar pléascadh-cruthúnas Dearadh Sábháilteachta: Uimh comhpháirteanna leictreacha agus foinsí rialaithe aeir, náid riosca spréach. Oiriúnach do stadanna éigeandála, dífhabhtaithe trealaimh agus timpeallachtaí deannaigh pléascadh le sábháilteacht oibriúcháin ultra-ard.
• Oibríocht Brú-Tarraingt Aiseach a Choigilt Saothair: Gníomh láimhseála líneach díreach le haiseolas soiléir agus aisiompú briosc, mothú láimhe cobhsaí agus gan a bheith éasca le subh.
• Athshocrú Uathoibríoch Earraigh & Sábháilteacht NC: An staid réamhshocraithe de ghnáth dúnta, athshocraíonn agus laghdaítear an soláthar aeir go huathoibríoch tar éis an láimhseáil a scaoileadh, rud a sheachnaíonn go héifeachtach gníomh leanúnach de bharr mífheidhmiú.
• Struchtúr Dlúth & CRUA: Comhlacht cóimhiotal alúmanaim comhtháite le dearadh spool íseal-cuimilte, séalaithe iontaofa, friotaíocht caitheamh agus saol seirbhíse fada.
• Meaitseáil Sorcóir Gairmiúil Aonghnímh: Loighic chuaird aeir tiomnaithe 3/2 bhealach, oiriúnaithe go foirfe do sorcóirí aonghníomhaithe an earraigh ar ais, mar shampla meicníochtaí clampála agus díshealbhaithe.
• Comhoiriúnacht Ard & Idirmhalartaithe: Méid suiteála comhsheasmhach le comhlaí rialaithe aeroibrithe sraith 3A, ag tacú le hathsholáthar díreach agus aistriú modhanna rialaithe láimhe / aeroibrithe.
• Rialú láimhe ar shorcóirí aonghníomhaithe le haghaidh córais clampála, astaithe agus aischuir earraigh
• Rialú ciorcaid aeroibrithe as feidhm, dífhabhtú jog trealaimh agus lasc sábháilteachta cothabhála
• Rialú aeroibrithe láimhe le haghaidh criosanna pléascadh-dhíonach, timpeallachtaí tionsclaíocha neamhchumhachta agus deannaigh
• Córais loighce neomatacha arna mheaitseáil le comhlaí aeroibrithe 3A le haghaidh rialú ilchodach láimhe/aeir
Is é an tsraith SOLH 3L ná comhla brú-tarraingthe láimhe clasaiceach 3/2 bealach NC dúnta de ghnáth le hathshocrú uathoibríoch earraigh. Is comhpháirt rialaithe láimhe caighdeánach dlúth, sábháilte agus marthanach é atá deartha go speisialta do chórais aeroibrithe sorcóir aonghníomhaithe.
