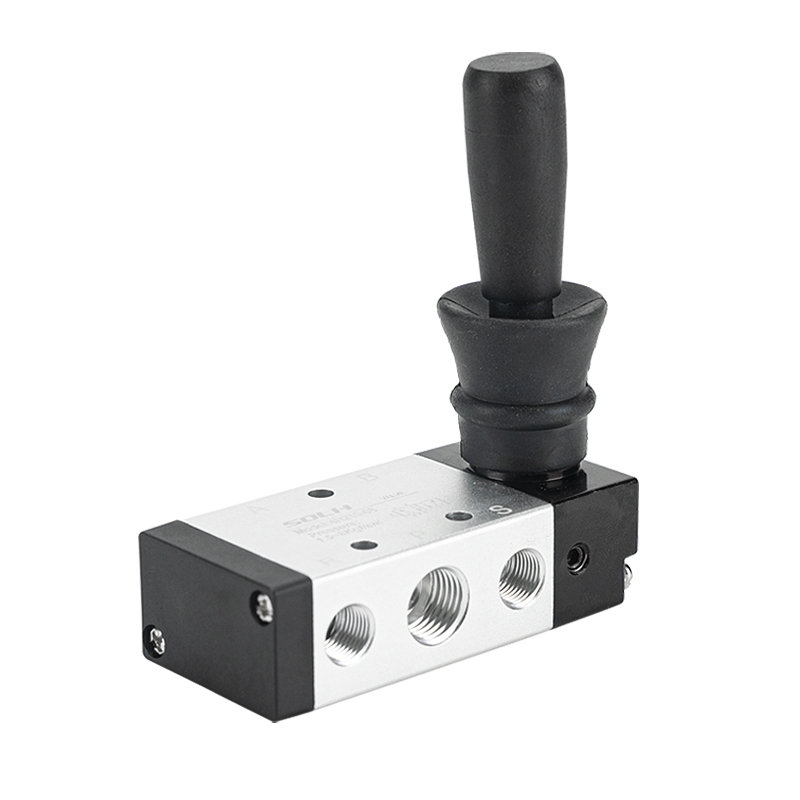

Comhla Lever Lámhleabhar 4H Sraith 5/2 & 5/3 | Comhla Rialaithe Treo-Oibrithe Láimhe

Branda: SOLH le Richge Technology | Comhla Aeroibrithe Luamhán Láimhe 5/2 5/3 Slí le haghaidh Dífhabhtaithe Láimhe & Stop Sábháilteachta

1. Forbhreathnú Táirge & Struchtúr Croí

     Is caighdeán AirTAC é sraith SOLH 4HComhla rialaithe treo luamhán láimhe 5/2 & 5/3 bhealach, ar a dtugtar freisin comhla spól lámh-oibrithe. Aistríonn sé ciorcaid aeroibrithe trí oibriú luamhán láimhe amháin gan comharthaí rialaithe leictreacha nó aeroibrithe. Úsáidtear go forleathan é le haghaidh dífhabhtaithe láimhe trealaimh, stop sábháilteachta éigeandála, agus rialú bogshodar sorcóra, tá struchtúr spool cruinneas agus comhlacht cóimhiotal alúmanaim marthanach aige le modhanna dé-shuímh d'athshocrú earrach agus glasáil liathróid chruach. Go hiomlán idirmhalartaithe le comhlaí solenoid 4V agus comhlaí aeroibrithe 4A, is comhpháirt rialaithe láimhe uilíoch é do chórais aeroibrithe caighdeánacha.

  1.1 Sainmhíniú Caighdeánach 5-Port Chomhéadain

     • P Port: Príomhchalafort inlet aer comhbhrúite

     • A/B Poirt Oibre: Calafoirt aschuir dhúbailte chun sorcóirí gníomhaithe dúbailte a nascadh chun strócanna síneadh agus aistarraingthe a rialú

     • Calafoirt Sceite R/S: Calafoirt sceite faoisimh brú, ag luí le suiteáil caighdeánach muffler le haghaidh laghdú torainn

     • Mód Tiomána: Oibriú scoránaigh luamhán láimhe díreach

     • Gné Struchtúrtha: Cineál spól ard-chruinneas, comhlacht cóimhiotal alúmanaim ard-neart, athshocrú earrach / struchtúr suite liathróid chruach le haghaidh oibriú cobhsaí

2. Comhla Lever Lámhleabhar 5/2 Bealach (Dhá Phost)

  2.1 Cineál Athshocraigh Lámhleabhar Earraigh (4H210/310/410)

     • Prionsabal Oibre: Scoránaigh an luamhán chun an ciorcad aeir a aisiompú; athshocraíonn an luamhán go huathoibríoch le fórsa an earraigh tar éis lámha a scaoileadh.

     • Príomhthréithe: Athshocrú láithreach le scaoileadh láimhe, feidhmíocht frith-mhífheidhm den scoth agus sábháilteacht oibríochta ard.

     • Múnla tipiciúla: 4H210-08 (port G1/4, comhla láimhe athshocrú earrach 5/2 bealach)

  2.2 Cineál Glasála de Láimh (4H210L/310L)

     • Prionsabal Oibre: Feistithe le luamhán struchtúr féin-Glasáil. Coinníonn an comhla an suíomh droim ar ais tar éis scoránú agus tá gá le hathshocrú láimhe chun filleadh ar ais.

     • Príomhthréithe: Seasamh cobhsaí agus seasamh fadtéarmach, rud a chosc go héifeachtach teagmháil thaisme agus mí-oibriú, oiriúnach do choinníollacha oibre fada.

     • Múnla tipiciúla: 4H210L-08 (port G1/4, comhla láimhe glasála 5/2 bealach)

3. Comhla Lever Lámhleabhar 5/3 Bealach (Trí Seasamh)

  Glacann comhlaí láimhe sraith 4H230/330/430 sraith 5/3 dearadh suite liathróid chruach dé-chobhsaí, le trí fheidhm lárshuímh ghairmiúil chun freastal ar riachtanais rialaithe aeroibrithe chun cinn.

     • Lárionad Dúnta (Cineál C): Dúnta go hiomlán ag seasamh lár. Tuigeann sé glasáil sorcóra, coinneáil brú agus cosaint frith-titim do stáisiúin ar fionraí agus ingearach.Múnla tipiciúla: 4H230C-08

     • Lárionad sceite (Cineál E): Déanann calafoirt oibre A/B cumarsáid le calafoirt sceite ag an suíomh lár. Scaoileann an córas brú go hiomlán, rud a chuireann ar chumas snámhphointe saor-sorcóir, dífhabhtú trealaimh láimhe agus cosaint sábháilteachta.Múnla tipiciúla: 4H230E-08

     • Lárionad Brú (Cineál P): Déanann ionraon aer P cumarsáid le calafoirt A/B ag an suíomh lár, ag athrú sorcóir ag gníomhú di dúbailte go aschur aonghníomhaithe le haghaidh clampála sioncrónach agus rialú cothromaíocht fórsa.Múnla tipiciúla: 4H230P-08

4. Samhlacha Caighdeánacha um Chódú Rialacha & Múnlaí Coiteanna

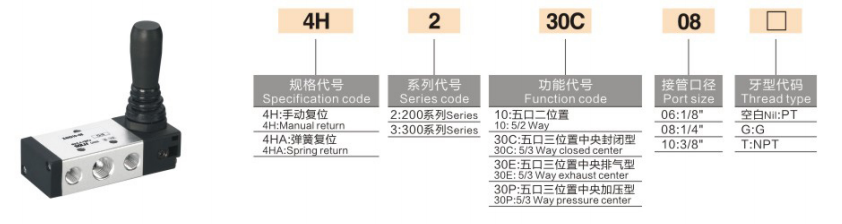

 1. Loighic Códaithe: 4H [Cód Méid] [Cód Feidhme] - [Méid an Phoirt]

  2. Múnlaí Coiteann Príomhshrutha

     • 4H210-08: 5/2 bealach athshocrú earrach, G1/4 calafort comhla lámhleabhar uilíoch

     • 4H210L-08: 5/2 bhealach féin-Glasáil seasamh fadtéarmach cineál a bhfuil

     • 4H230C-08: lárionad dúnta 5/3 bhealach, coimeád brú sorcóra & múnla glasála

     • 4H310-10: 5/2 bealach athshocrú earrach, G3/8 comhla rialaithe láimhe sreabhadh mór

5. Paraiméadair Theicniúla Croí Uilíoch

6. Buntáistí Táirge Croí

     • Pure Lámhleabhar pléascadh-Cruthúnas Feidhmíochta Sábháilteachta: Níl aon chomhpháirteanna leictreacha agus soláthar cumhachta ag teastáil, riosca spréach nialasach. Go foirfe oiriúnach le haghaidh dífhabhtaithe trealaimh, oibriú stad éigeandála agus rialú láimhe i dtimpeallachtaí inadhainte, pléascacha agus deannaigh.

     • Modhanna Déshuímh le haghaidh Cásanna Iomlána: Cineál athshocraithe earraigh le haghaidh athshocrú sábháilteachta an toirt agus frith-mhífheidhmiú; cineál glasála le haghaidh seasamh cobhsaí fadtéarmach a shealbhú, a chlúdaíonn jog gearr-ama agus coinníollacha oibre fada.

     • Feidhmeanna Meán-Trí Phoist Versatile: Feistithe le C/E/P trí mhodh lár chun glasáil sorcóra & coimeád brú, faoiseamh brú sábháilteachta córais agus rialú comhardú clampála sioncrónach a bhaint amach.

     • Suiteáil Solúbtha & Uilíoch: Tacaíonn gléasta painéil agus gléasta bonn le suiteáil seasta il-uillinn. Go hiomlán uilíoch agus idirmhalartaithe le comhlaí rialaithe leictreacha 4V agus comhlaí rialaithe aeroibrithe 4A i toisí suiteála.

     • Oibriú Cobhsaí & CRUA: Cinntíonn meaitseáil spool beachtais agus struchtúr suite liathróid chruach mothú láimhe soiléir, aisiompú briosc, frithchuimilt íseal agus saol seirbhíse fada.

7. Cásanna Iarratais tipiciúla

     • Dífhabhtú láimhe, oibriú bogshodar agus rialú sábháilteachta cothabhála ar shorcóirí atá ag gníomhú faoi dhó

     • Comhghlasáil doras sábháilteachta agus ciorcaid aeroibrithe stad éigeandála, rialú láimhe le haghaidh criosanna pléascadh-dhíonach

     • Rialú aisiompaithe láimhe do threalamh neamhchumhachta agus línte táirgeachta uathoibrithe

     • Athsholáthar ar an láthair agus dífhabhtú comhlaí leictreamaighnéadacha 4V agus comhlaí aeroibrithe 4A chun modhanna rialaithe leictreacha/aeroibrithe/láimhe a athrú go solúbtha

Achoimre ar Phianbhreith a hAon

     Comhla luamhán láimhe uilíoch 5/2 & 5/3 bealach is ea an tsraith SOLH 4H le déshuíomh athshocraithe/glasála agus trí fheidhm lár C/E/P. Ag baint le hoibriú sábháilteachta láimhe íon agus idirmhalartaithe iomlán 4V/4A, is í an chomhla láimhe caighdeánach í le haghaidh dífhabhtaithe láimhe córais aeroibrithe agus rialú stad éigeandála sábháilteachta.
