Comhla Solenoid Sraith 4m | 5 /2 Bealach

Comhlíonann comhlaí solenoid cineál pláta sraith SOLH 5/2-bhealach go docht le caighdeáin gléasta idirnáisiúnta NAMUR, saintógtha le haghaidh cóimeála díreach ar actuators aeroibrithe ag tiomáint comhlaí liathróide agus comhlaí féileacán. Tagann an bonn bun comhtháite le pasáistí aeir P, A, B, R1 agus R2 réamh-leabaithe, rud a chumasaíonn docadh gan uaim le cuasáin aeir actuator gan feadánra seachtrach le haghaidh calafoirt oibre A/B. Laghdaíonn an leagan amach sruthlínithe seo ualach oibre leagan amach na bpíblíne go mór agus pointí sceite aeir féideartha i gcomparáid le comhlaí solenoid sraith 4V traidisiúnta atá nasctha le feadán. Glacann an líneáil seo tógáil spól píolótach inmheánach le hoibriú saor ó ola, a thairgtear i bhfoirmíochtaí athshocraithe earrach aon-chonna (4M × 10) agus cuimhne latching coil dúbailte (4M × 20) a chlúdaíonn trí ghrád méide: 4M100, príomhshrutha 4M200 agus ard-sreabhadh 4M300. Athshocraíonn malairtí rialaithe leictreachais aonair go huathoibríoch faoi theannas an earraigh nuair a bhíonn an chumhacht dícheangailte le haghaidh cásanna athshocraithe teip-sábháilte, agus coinníonn leaganacha rialaithe dúbailte rialaithe a n-ionad lasctha go seasta tar éis gearrtha cumhachta chun stádas oscailt / dúnta comhla a choinneáil do ghlasáil píblíne fadtéarmach. Tá cnaipe sáraithe láimhe taobh-suite feistithe ar gach aonad le haghaidh tástála coimisiúnaithe agus cothabhála as líne áisiúil. Tacaíonn cornaí le voltais dhomhanda AC/DC a úsáidtear go forleathan le cosaint isteach uiscedhíonach agus uiscedhíonach IP65, atá oiriúnach do dhianchoinníollacha oibre i gcóireáil uisce, píblínte ceimiceacha agus aistriú sreabhán tionsclaíoch ginearálta. Tá an tsraith comhoiriúnach go toise le boinn iomadúil a roinntear leis an tsraith choibhéiseach 4V, ag tacú le suiteáil actuator neamhspleách nó cóimeáil oileán comhla láraithe trí iomadúil ilstáisiúin. Le comhéadan caighdeánach deimhnithe NAMUR, idirmhalartaithe le sraith príomhshrutha Airtac 4M, feidhmíonn sé mar chomhpháirt rialaithe meaitseála tiomnaithe do rialáil uathoibrithe ar-uaire ar actuators comhla liathróid agus féileacán aeir.

Seol Fiosrúchán

Cur síos ar an Táirge

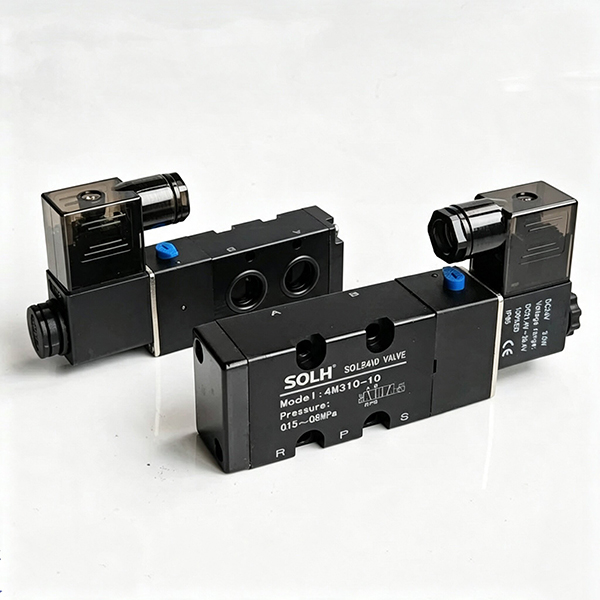

Sraith 4M NAMUR Comhla Solenoid Caighdeánach 5/2 Bealach | Comhla Cineál Pláta Feistithe Actuator

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge

Is gairmiúil é an tsraith SOLH 4MComhla solenoid cineál pláta caighdeánach 5/2 NAMUR atá saindeartha le haghaidh rialú uathoibríoch actuator aeroibrithe. Comhlíonann sé go docht le caighdeáin idirnáisiúnta gléasta taobh NAMUR le poill gléasta caighdeánach ar bhun na comhla. Is féidir an comhla a lannú go díreach agus a shuiteáil ar thaobh comhlaí liathróid aeroibrithe agus actuators comhla féileacán gan píopaí aeir adapter idirmheánach. Úsáidtear go heisiach le haghaidh ciorcaid rialaithe uathoibríoch comhla, tá sé ag teacht go hiomlán le caighdeáin an tsraith Airtac 4M agus tá sé difriúil ó thaobh struchtúir de ó chomhlaí solenoid de chineál feadán 4V traidisiúnta.

1.1 Croí-Sonraíochtaí Táirge

• Mód Feidhme: 5/2 bhealach (5-port 2-suíomh)

• Struchtúr Tiomána: Cineál spól píolótach inmheánach, oibriú gan lubrication

• Caighdeán Gléasta: gléasta taobh caighdeánach NAMUR (bonn comhtháite le ciorcaid aeir P/A/B/R1/R2)

• Múnlaí Príomhshrutha: 4M210-08, 4M210-06, 4M110-06

2. Rialacha Códaithe Samhail Comhlánaigh & Liosta Sraith Iomlán

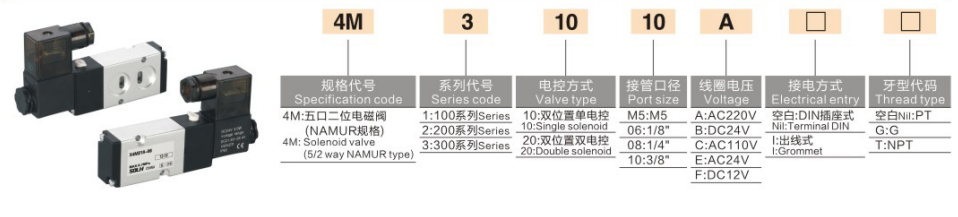

1. Loighic Códaithe: 4M [Cód Méid] [Cód Rialaithe] [Cód Feidhme] - [Snáithe Port]

Deighleog an Chóid	Sainmhíniú Mionsonraithe
4M	Sraith comhla solenoid cineál pláta caighdeánach NAMUR 5/2
1/2/3	Sonraíocht mhéid: 1=100 sraith, 2=200 sraith, 3=300 sraith
1/2	Modh rialaithe: 1=Rialú leictreach aonair (athshocrú earrach); 2= Rialú leictreach dúbailte (cuimhne latch)
0/3	Cineál feidhme: 0= Cineál oscailte de ghnáth; 3=Ionad dúnta (is annamh a úsáidtear)
M5/06/08/10	Inlet aeir seachtrach & méid snáithe sceite

2. Sampla Samhail

4M210-08: 200 méid, rialú leictreach aonair le hathshocrú earrach, calafort snáithe seachtrach PT1/4

3. Liosta Sonraíochta Samhail Príomhshrutha Iomlán na Sraithe

Sonraíocht Méid	Rialú Aonair Leictreach (Athshocrú Earraigh)	Rialú Dúbailte Leictreach (Cuimhne Féinghlasála)	Snáithe Foinse Aeir Seachtrach
4M100	4M110-M5/06	4M120-M5/06	M5 / PT1/8
4M200 (is coitianta)	4M210-06/08	4M220-06/08	PT1/8/PT1/4
4M300	4M310-08/10	4M320-08/10	PT1/4/PT3/8

3. Paraiméadair Theicniúla Croí

Mír Paraiméadar	Sonraíocht
Raon Brú Oibre	0.15～0.8MPa
Brú Cruthúnas	1.2MPa
Meán Oibre	Aer comhbhrúite scagtha (cruinneas scagaire ≥40μm)
Raon Teochta Oibre	-20 ℃～+70 ℃
Minicíocht Gníomhaíochta Uasmhéid	5 huaire/soicind
Cumhacht Coil AC	220V/110V/24V; 3.5～4VA
DC Coil Power	24V/12V; 2.5W
Grád Sreangaithe & Cosanta	Soicéad DIN / cineál luaidhe sreinge, IP65 uiscedhíonach & dustproof
Paraiméadar Sreafa 4M1	Achar éifeachtach 5.5~12mm², CV=0.31~0.67
Paraiméadar Sreafa 4M2	Achar éifeachtach 14~17mm², CV=0.78~1.0
Paraiméadar Sreafa 4M3	Achar éifeachtach 25~30mm², CV=1.4~1.68

4. Buntáistí Lárnacha Gléasta & Príomhphointí Roghnúcháin NAMUR

• Bonn NAMUR Comhtháite Aerphort: Tá bun na comhla leabaithe le calafoirt aeir A/B. Tar éis é a fheistiú leis an actuator, dugann sé go huathoibríoch le dhá pholl inlet aeir an actuator. Níl aon phíopaí aeir seachtracha ag teastáil le haghaidh calafoirt A/B; ní mór ach inlet aer P agus calafoirt sceite R1/R2 nasc foinse aeir seachtrach, struchtúr píopaí a shimpliú agus pointí sceite a laghdú.

• Slat Brúigh Tástála Lámhleabhar Insuite: Feistithe le cnaipe dífhabhtaithe láimhe ar thaobh na comhla, ag tacú le hoscailt comhla láimhe agus le tástáil dúnta tar éis an chumhacht as, áisiúil le haghaidh suiteáil ar an láthair, dífhabhtú agus cothabháil trealaimh.

• Saintréithe Mód Rialúcháin Dual: Glacann samhlacha rialaithe dúbailte leictreacha 4M × 20 struchtúr cuimhne féinghlasála cumhachta as chun suíomh reatha na comhla a choinneáil; Athshocróidh samhlacha rialaithe leictreacha aonair 4M × 10 go huathoibríoch trí fhórsa an earraigh tar éis an chumhacht a mhúchadh, ag freastal ar athshocrú sábháilteachta agus ar éilimh ghabháltais suite faoi seach.

• Gléasta Iomadúla Comhoiriúnach: Roinneann sé an tsonraíocht bonn céanna le sraith 4V (bonn iomadúil 4M100M/200M/300M). Tacaíonn sé le soláthar aeir láraithe le haghaidh comhlaí iolracha trí shuiteáil iomadúil agus is féidir é a shuiteáil go díreach ar actuator amháin le haghaidh oibriú neamhspleách.

5. Comhla 4M NAMUR vs Comhla Tube traidisiúnta 4V | Treoir Roghnaithe Frith-earráid

Mír Comparáide	Comhla Pláta 4M NAMUR	Comhla Tube traidisiúnta 4V
Modh Gléasta	Bun feistithe go díreach ar actuator (caighdeán NAMUR)	Ionsáigh feadán taobh, suiteáilte le bonn iomadúil ar leith
A/B Dearadh Aerphoirt	Port Á Chur bun ionsuite, gan aon phíobán seachtrach	Nasc píopa seachtrach ar bharr an chomhlachta comhla
Feidhmchlár Croí	Rialú actuator comhla liathróid aeroibrithe / comhla féileacán
Bun-idirmhalartaithe	Comhroinn bonn iomadúil sraith 4V den tsonraíocht chéanna	Ní féidir é a shuiteáil go díreach ar actuator NAMUR

6. Feidhmchláir Ghinearálta Meaitseála

• Comhla Córas Rialaithe Uathoibríoch: 4M210-08 meaitseáilte le actuator aeroibrithe DA/SR + comhla liathróid/féileacán, a úsáidtear go forleathan i dtrealamh peitriceimiceach, cóireála uisce agus lascadh sreabhán píblíne.

• Córas Comhtháite Oileán Comhla: Glacadh le bonn iomadúil il-nasc 4M200M chun soláthar aeir láraithe a bhaint amach agus suiteáil chomhtháite comhlaí solenoid sraith 4M do bhraislí píblíne uathoibrithe.

• Meaitseáil Píblíne Píblíne: Ceangail calafoirt snáithe seachtracha le feistis snáithe fireann tapa KQ2 a nascadh chun duga go tapa leis an bpríomhphíblíne foinse aeir le haghaidh nasc cobhsaí agus saor ó sceitheadh.

Achoimre ar Phianbhreith a hAon

Is comhla solenóideach de chineál pláta caighdeánach 5/2 de chineál NAMUR í sraith SOLH 4M le haghaidh gníomhaithe aeroibrithe, ina bhfuil gléasadh díreach gan fheadán, oibriú gan lubrication agus cosaint IP65, mar an chomhpháirt rialaithe tacaíochta is fearr le haghaidh athrú uathoibríoch comhla liathróid aeroibrithe agus comhlaí féileacán.
