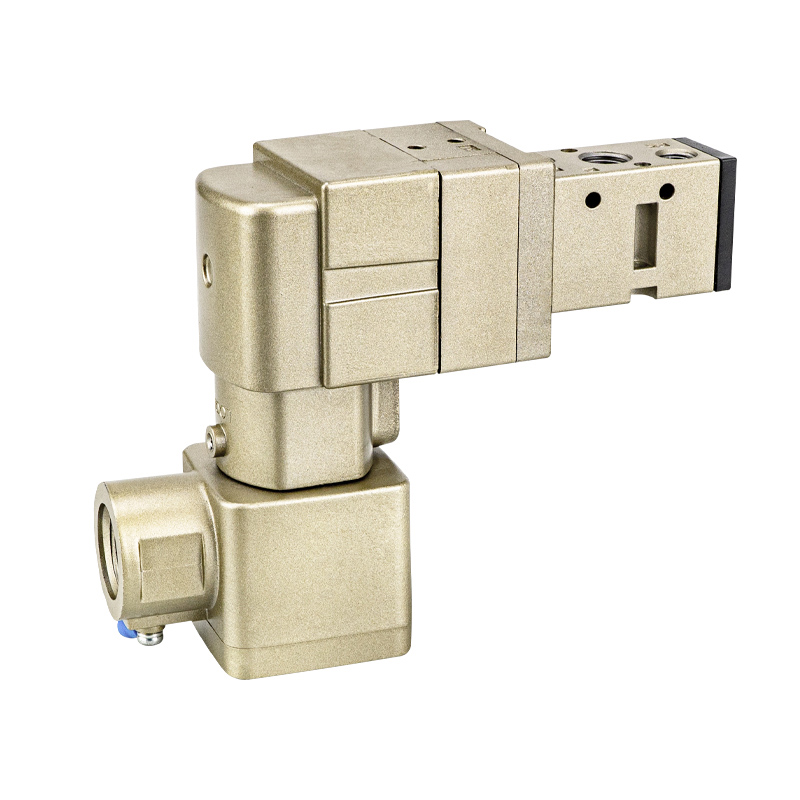

Píolótach Sraith 50-VFE / 50-VPE Comhlaí Solenoid a Oibrítear le pléascadh-cruthúnas

Branda:SOLH le Richge Technology

 I. Forbhreathnú Roduct

     Tá sraith SOLH 50 ina líne táirge comhla solenoid cruthúnas pléascadh-phrionsabail lasairdhíonach roinnte ina dhá chroí-mhúnla:

     --50-VFE: Comhla solenoid flameproof 5/2-bhealach

     --50-VPE: Comhla solenoid flameproof 3/2-bhealach

     Tá an tsraith iomlán deimhnithe le deimhniú lasairdhíonach Ex d Ⅱ BT4, deimhniú pléascadh-cruthúnas éigeantach tSín Ex-CCC agus ceadú pléascadh-cruthúnas TIIS idirnáisiúnta, le rátáil uiscedhíonach & dustproof IPX6. Tá sé oiriúnach do thimpeallachtaí gáis inadhainte & pléascacha Crios 1 & Crios 2, lena n-áirítear sciath, ceallraí litiam, ceimiceacha, dúch, pacáistiú deannaigh agus trealamh tacaíochta ola & gáis.

     Roinneann na cornaí go léir tomhaltas cumhachta aonfhoirmeach 3.5W, dearadh gan lubrication, agus tacaíonn siad le dhá fhoirm suiteála: gléasadh snáithithe aonair & oileán comhla iomadúil il-stáisiúin.

Croí-idirdhealú idir Dhá Mhúnla

     --50-VFE: Le haghaidh tiomáint déthreorach sorcóirí atá ag gníomhú go dúbailte

     --50-VPE: Ag luí le brú diúltach i bhfolús agus ciorcaid sorcóir aonghníomhaithe

     Tá an tithíocht agus na cornaí pléascadh-idirmhalartaithe go hiomlán idir an dá mhúnla, agus tá pasáistí aeir comhla agus bunanna iomadúla neamh-idirmhalartaithe go hiomlán.

2. Sonraíochtaí Caighdeánacha Uilíoch Pléascadh-Cruthúnas (Infheidhme don dá Múnla)

2.1: Paraiméadair Sábháilteachta Pléascadh

     --Marc pléascadh: Ex d Ⅱ BT4 Gb (uasteocht an dromchla T4: 135 ℃); leaganacha T5 / T6 íseal-teocht roghnach

     -- Aicme Cosanta: IPX6, resistant to splancscáileán uisce, cobhsaí i dtimpeallachtaí tais & deannaigh

     -- Deimhnithe: ex-CCC éigeantach na Síne, TIIS na Seapáine, caighdeán idirnáisiúnta IEC cruthúnas pléascadh, comhlíonadh comhshaoil ​​RoHS

     --Criosanna Guaiseacha: Crios pléascadh gáis 1, Crios 2; comhoiriúnach le timpeallachtaí oibre eitiléine, próipiléine, tuaslagóirí péinte agus deannaigh indóite

     -- Roghanna Sreangaithe: Faireog cábla lasairdhíonach miotail T-cineál, boscaí sreangú soicéad lasairdhíonach L-cineál chun sceitheadh ​​spréach leictreach a chosc

     --Coil Voltas: DC24V / DC12V, AC220V / AC110V; cumhacht coil tairiseach 3.5W, giniúint teasa íseal le haghaidh sábháilteachta pléascadh

2.2 Paraiméadair Ghinearálta Meicniúla

     -- Meán Oibre: Aer comhbhrúite tirim glan, gás támh; oibriú bhfolús ar fáil ach amháin le haghaidh 50-VPE

     --Lubrication: Bealaithe-saor in aisce, a mheaitseáil le AFC aonad teaglaim aeir saor ó ola; Toirmisctear aonaid thriarach cheo ola AC/BC do chiorcaid fholúsacha

     --Sárú Láimhe: Bioráin láimhe de chineál brú, roghnach inghlasáilte / neamh-glas le haghaidh tástála ciorcad faoi stádas cumhachta as

     --Suiteáil: Is féidir comhla a shuiteáil ar aon uillinn gan teorainn domhantarraingthe

     --Minicíocht Aistriú Max: timthriall 1Hz; Am freagartha ≤45ms (arna thástáil faoi sholáthar caighdeánach aeir 0.5MPa)

     -- Teocht Oibriúcháin: T4 leagan: -10 ℃ ~ +50 ℃; Leagan íseal-teocht T6: -10 ℃ ~ +40 ℃ (ní cheadaítear icing inmheánach)

3.  Comhla Solenóideach Cruthúnas-Phléascadh 5-VFE Sraith 50-VFE (Sraith 50-VFE3000 / 5000)

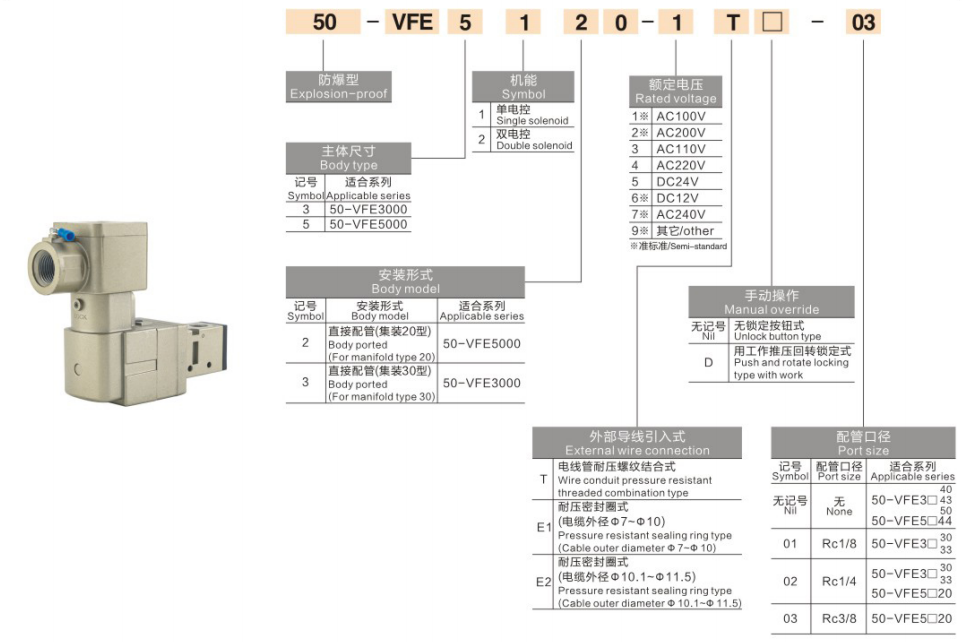

3.1 Sainmhíniú Cód Samhail (Sampla: 50-VFE51201T)

     --50: Cód sraith flameproof

     --VFE: Comhla spól píolótach séala leaisteacha 5/2-bhealach

     --5: 5000 sonraíocht sreabhadh ard

     --1: Tuairisceán earrach solenoid aonair

     --2: Gléasta díreach snáithithe

     --0: Cumraíocht chaighdeánach

     --1: Snáithe calafoirt G1/4

     --T: Faireog cábla flameproof miotail

Fo-sonraíochtaí Múnla

     --50- VFE3000:Sreabhadh íseal dlúth, limistéar trasghearrtha éifeachtach 18mm², Cv=1.0, calafort G1/8

     --50- VFE5000:Sreabhadh caighdeánach príomhshrutha, limistéar éifeachtach rannóige 45mm², Cv=2.5, calafort príomhshrutha G1/4

3.2 Struchtúr & Loighic Aerchiorcaid (5/2 Bealach)

    --Sainmhíniú an Phoirt:P inlet soláthair, aschur A, aschur B, R1/R2 dhá phort sceite neamhspleácha; príomh-chomhla + comhla píolótach sceite láraithe, ní gá aon phíopaí sceite píolótach ar leith chun leagan amach sreangaithe a shimpliú

     --Struchtúr spól:Séala leaisteacha spól píolótach; difreálach brú íosta 0.15MPa a theastaíonn chun spól a thiomáint, ní féidir aistriú faoi bhrú diúltach i bhfolús

Modhanna Feidhmiúla

    --canadhle solenoid (iarmhír 1):Fuinneamh → P→A, B→R2; cumhacht as athshocrú earrach → P→B, A→R1, athshocrú sorcóir aontreo

    --Solenoid dhúbailte (iarmhír 2):Feidhm cuimhne latching, coinníonn sé suíomh na comhla tar éis gearrtha cumhachta, atá oiriúnach le haghaidh stáisiúin clampála brú fad-ama

3.3 Accessories Suiteáil Meaitseála

     --Gléasta snáithithe:Nasc díreach snáithithe G1/8, G1/4, comhoiriúnach le feisteas brú-isteach KQ2 & feadánra aeroibrithe PU/PA

     --Oileán comhla iomadúil:Tacaíonn bonn iomadúil tiomnaithe 5-port 50-VV5FE3 (do 3000 sraith) / 50-VV5FE5 (do shraith 5000), suas le 10 stáisiún soláthar aeir láraithe; ní fheileann bealaí aeir iomadúil ach comhlaí VFE, tá cosc ​​ar chomhthionól measctha le comhlaí 3-phort VPE

3.4 Feidhmchláir Ghnáthúla (Do Chiorcaid Sorcóir Dhúbailte amháin)

     -- Aistriú dúbailte-ghníomhaithe, stopallán, stampáil sorcóirí clampála ar línte táirgeachta cruthúnas pléascadh

     --NAMUR comhla liathróid aeroibrithe / actuator comhla féileacán rialú lasctha le haghaidh píblínte ceimiceacha

     -- Uathoibriú oileán comhla lárnaithe le haghaidh ceardlanna sciath & deannaigh ceallraí litiam

     -- Síneann agus aistarraingíonn gach córas aeroibrithe pléascadh óna dteastaíonn sorcóir déthreoch

3.5 Nóta Teorainn

     Tá cosc ​​iomlán ar chiorcaid folúis. Gan difreálach brú leordhóthanach faoi bhrú diúltach, ní féidir leis an spól aistriú, rud a fhágann go gcailltear cupán súchán agus mífheidhmiú an tsorcóra. Ag luí leis an soláthar caighdeánach aeir dearfach 0.2 ~ 0.9MPa amháin.

4. Comhla Solenoid 50-VPE Sraith 3-Port pléascadh-cruthúnas (Sraith 50-VPE500 / 700)

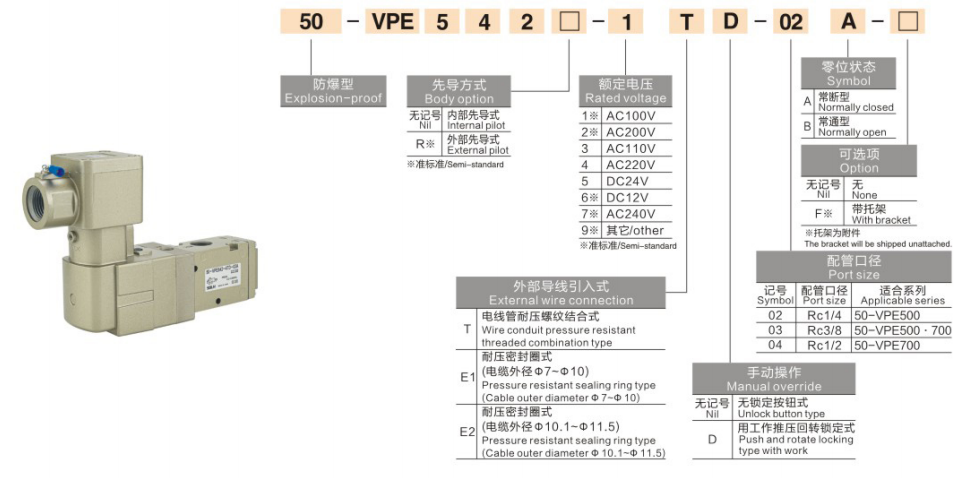

4.1 Sainmhíniú Cód Samhail (Sampla: 50-VPE54201T)

     --50: Cód sraith flameproof

     --VPE: Comhla poppet píolótach séala leaisteacha 3/2-bhealach

     --542: Sonraíocht VP500, snáithithe de ghnáth dúnta NC

     --0: Cumraíocht chaighdeánach

     --1: Snáithe calafoirt G1/4

     --T: Faireog cábla flameproof miotail

Fo-sonraíochtaí Múnla

     --50-VPE500: Sreabhadh caighdeánach, limistéar éifeachtach trasghearrtha 41.4mm², Cv=2.3, le haghaidh gnáthláimhseála i bhfolús

     --50-VPE700: Sreabhadh ard, limistéar éifeachtach trasghearrtha 72mm², Cv=4.0, le haghaidh folúsiompar cartán leatháin agus ilphoill

4.2 Struchtúr & Loighic Aerchiorcaid (3/2 De ghnáth NC, NÍL inchomhshóite)

     --Port Sainmhíniú: P inlet soláthair, aschur A, R aon sceite; calafort sceite píolótach neamhspleách PE. I gcriosanna ard-deannaigh pléascadh-cruthúnas, is féidir le píopaí seachtracha gás sceite a threorú chuig limistéir shábháilte

     --Spool Struchtúr: Cineál phíopaí crua-róin píolótach, tosaithe brú difreálach nialasach, oibriú cobhsaí faoi fholús iomlán síos go dtí -101.2kPa, comhla lasairdhíonach tiomnaithe do chiorcaid fholúsacha

Loighic Oibre an NC (Gan feidhm inaistrithe)

     --Energized: P ceangailte le A le haghaidh soláthar aeir, R dúnta; Táirgeann gineadóir bhfolús brú diúltach, leathnaíonn sorcóir aon-gníomhú di

     --Cumhacht as: P gearrtha amach, A ceangailte go huathoibríoch le R le haghaidh faoiseamh brú; cupán súchán briseadh bhfolús toirt, aistarraingíonn earrach sorcóra aonghníomhaithe go huathoibríoch. Scaoiltear píosaí oibre nuair a stopann trealamh pléascadh-dhíonach chun sábháilteacht oibriúcháin a fheabhsú

4.3 Meaitseáil Accessories Suiteáil

     --Gléasta snáithithe díreach: calafoirt snáithe M5, G1/8, G1/4, suiteáilte go díreach suas an sruth de ghineadóirí bhfolús

     -- Oileán iomadúil folúis tiomnaithe: bonn eisiach 3-phort 50-VV3PE le bealaí neamhspleácha aeir, ní féidir é a mheascadh le chéile le comhlaí VFE 5-phort

4.4 Buntáistí Buntáiste (Níl ach Comhla Flameproof Comhlíontach le haghaidh Ciorcaid Fholúis-Phléascadh)

     --Tosaithe brú difreálach nialasach, ag luí leis an bhfolús brú diúltach agus coinníollacha oibre brú dearfacha caighdeánacha

     --Faoiseamh brú uathoibríoch ar chaillteanas cumhachta; scaoiltear píosaí oibre nuair a stopann trealamh pléascadh chun gortú clampála nó guaiseacha titim a sheachaint

     -- Séala poppet sceite ultra-íseal, gan aon mhaolú trí shúchán le linn asaithe bhfolús fada

4.5 Feidhmchláir Ghnáthúla

     -- Láimhseáil bhfolús cruthúnas pléascadh: Gineadóir bhfolús ZU/ZB + cupán súchán maolánach ZPT le haghaidh piocadh ábhar ceallraí litiam, sciath agus pléascadh bia

     -- Sorcóirí fillte earraigh aonghníomhaithe le haghaidh uirlisí simplí ardaithe, clampála & díshealbhaithe

     -- Aistriú asaithe brú diúltach scannáin, cartáin agus leatháin ghloine i gceardlanna inadhainte & pléascacha

     -- Ciorcaid faoisimh brú agus scoite soláthair aeir brainse do threalamh pléascdhíonach

5. Tábla Comparáide: 50-VFE VS 50-VPE

6. Pléascadh-Cruthúnas Comhlánaigh Comhoiriúnú Ciorcaid Aeroibrithe

     --Cuaird1: Láimhseáil Fholúis Cruthúnas-Pléasc (50-VPE54201T):  Comhcheangal aeir cruthúnas pléascadh saor ó ola AFC2000 → 50-VPE54201T → Feadánra PU6 → Gineadóir bhfolús díreach ZU + cupán súchán maolánach ZPT

    --Ciorcad 2: Aistriú Sorcóir Dúbailte Cruthúnas Pléasctha (50-VFE51201T):  Aonad triple aeir cruthúnas pléascadh AC2000 → 50-VFE51201T Oileán comhla 5-phort → Feadánra PU8 → Sorcóir pléascadh-ghníomhaithe dúbailte SC/SDA

    --Ciorcad 3: Port Clampála Aonghníomhaíoch ar Phléasc:  Rialtóir brú pléascadh-cruthúnas AR → 50-VPE500 → Feadánra micrea PU4 → mion-sorcóir aonghníomhaíochta MAL

7. Sonraíochtaí Oibríocht Sábháilteachta Roghnú & Pléascadh

    --Ní mór do chiorcaid folúis 50-VPE amháin a ghlacadh:  Ní féidir leis an struchtúr spól 50-VFE athrú gan difreálach brú; é a úsáid le haghaidh ciorcaid bhfolús mar thoradh ar teip iomlán agus workpiece rioscaí sábháilteachta ag titim. Tá toirmeasc dian ar aonaid thriarach AC/BC le gineadóirí ceo ola do chórais folúis, mar go gcuirfidh éilliú ola bac ar an bpíopa VPE agus go gcruthóidh sé sceitheadh.

    --Ní mór do shorcóirí atá ag gníomhú go dúbailte comhla 5-port 50-VFE a ghlacadh:  Ní sholáthraíonn VPE 3-phort ach aschur aonair aeir agus ní féidir leis an sorcóir gluaiseacht déthreorach a shíneadh agus a tharraingt siar; ní féidir leis comhlaí 5-phort a athsholáthar.

     --Tá toirmeasc ar chóimeáil mheasctha de bhunanna iomadúla:  Tá oscailtí neamhspleácha cainéal aeir ag bonn VFE 5-port agus bonn VPE 3-chalafort. Cuirfidh tras-shuiteáil faoi deara sceitheadh ​​aeir iomlán ciorcaid agus mífheidhmiú trealaimh.

    --Maithrialacha sreangaithe ndánta pléascadh-dhíonach:  Ní mór faireoga cábla lasairdhíonach miotail de chineál T den mhonarcha bunaidh a úsáid le cáblaí atá séalaithe go docht; gan aon teagmhálacha miotail nochta taobh istigh de bhoscaí sreangaithe. Tá sé toirmiscthe athsholáthar neamhúdaraithe le gnáth-soicéid phlaisteacha. Más gá draenáil sheachtrach a bheith ag an gcalafort sceite píolótach PE, ní mór don phíobán an gás sceite a threorú chuig criosanna sábháilte atá cruthúnas pléascadh chun carnadh gáis inadhainte a sheachaint.

    --Riachtanas scagacháin tosaigh an tsoláthair aeir:  Ní mór scagaire aeir AF/AFC (beachtais 5μm) a shuiteáil in aghaidh an tsrutha ó chomhlaí pléascdhíonacha. Cruthóidh deannach agus gal uisce a théann isteach sa chomhlacht comhla subh spóil, rud a d'fhéadfadh guaiseacha dócháin agus pléascáin a spreagadh faoi choinníollacha oibre pléascadh.

     --Rialacháin um chothabháil agus athchóiriú:  Múch an chomhla cruinne láimhe HSV in aghaidh an tsrutha agus an brú píblíne iarmharach sceite roimh dhíchóimeáil le haghaidh cothabhála. Tá cosc ​​ar thithíocht atá cosanta ó phléasc a dhíchóimeáil faoi stádas beo nó faoi bhrú; cuirfidh dromchlaí cúplála lasairdhíonta damáiste gach deimhniú pléasc-dhíonach ar neamhní.

8. Réimsí Iarratais Tionscail

     Línte sciath & cóimeála pléascadh ceallraí litiam, uathoibriú péinte spraeála, rialú uathoibríoch comhla píblíne ceimiceach, ceardlanna deannaigh priontála dúch, línte táirgeachta pacáistiú pléascadh bia, gníomhaithe aeroibrithe tacaíochta ola & gáis, trealamh glan cógaisíochta pléascadh-cruthúnas, láimhsitheoirí pléascadh-cruthúnas le haghaidh sórtáil ábhar deannaigh.

Achoimre ar Phianbhreith a hAon

     Comhlaí solenoid píolótach lasairdhíonach SOLH 50 roinnte i gcineál spól 50-VFE 5-port le haghaidh sorcóirí gníomhaithe dúbailte agus cineál poppet 50-VPE 3-chalafort le haghaidh sorcóirí folúis & aonghníomhaíochta, deimhnithe Ex d II BT4 / CCC / TIIS le rátáil IPX6, ag fónamh mar réitigh lasctha aeroibrithe sábháilte deimhnithe Crios 1 & inlasta do gach línte táirgeachta inlasta 2 Zone 1.
