Comhla Sleamhnán Láimhe Sraith HSV | 3/2 Bealach

Glacann comhlaí aeroibrithe sleamhnáin láimhe sraith HSV SOLH 3/2-bhealach struchtúr comhtháite brú-tarraingt muinchille inlíne, atá ag teacht go hiomlán le sonraíochtaí tríthoiseach sraith príomhshrutha AirTAC HSV agus idirmhalartaithe le comhghleacaithe intíre coibhéiseacha. Deartha gan spriongaí fillte agus atá feistithe le suíomh féinghlasála meicniúil, aistríonn an comhla seo sreabhadh aeir trí bhrú agus tarraingt aiseach: nuair a bhrúitear an muinchille ar aghaidh nascann sé an calafort inlet P agus calafort oibre le haghaidh gnáthsholáthair aeir; dícheanglaíonn tarraingt siar an t-iontógáil aeir agus nascann sé go huathoibríoch port A leis an gcalafort sceite R ionsuite chun brú iarmharach a aeráil go tapa taobh istigh de phíblínte cúil agus gníomhaithe. Feidhmíonn sé mar lasc múchta sábháilteachta tiomnaithe do phíblínte brainse aeroibrithe agus comhla faoisimh brú riachtanach le haghaidh obair chothabhála trealaimh. Tá trí chalafort caighdeánach cumraithe: P le haghaidh príomh-ionraon aer comhbhrúite, A le haghaidh aschur go comhpháirteanna aeroibrithe le sruth, agus calafort sceite R ionsuite leabaithe i bhfolach taobh istigh den chomhlacht comhla. Soláthraítear saibhreas sonraíochtaí a chlúdaíonn G1/8 suas le méideanna snáithe G1, péireáilte le trí rogha leagan amach snáithe (SF singil istigh & snáithe seachtrach aonair, snáitheanna seachtracha dúbailte SS, snáitheanna dúbailte istigh FF); Is féidir snáithe taper PT, snáithe comhthreomhar G agus snáithe NPT a roghnú chun caighdeáin dhomhanda píobaireachta a oiriúnú. Tógtha le comhlachtaí comhla cóimhiotal alúmanaim crua-anodized, spóil frith-meirge cruach dhosmálta agus fáinní séalaithe rubair nítríle ardfheidhmíochta NBR, tacaíonn an chomhla le hoibriú saor ó lubrication faoi aer comhbhrúite scagtha laistigh de bhrú oibre rátáil 0 ~ 1.0 MPa agus seasann sé brú tástála suas le 1.5 MPa. Déantar an fórsa brú-tarraingthe oibriúcháin a rialú ag 18 ~ 25 N le haghaidh oibriú rianúil, agus coinníonn an struchtúr glasála meicniúil an suíomh socraithe go daingean gan aon sruth nó sceitheadh aeir de bharr tadhaill thimpiste. Difriúil ó chomhlaí láimhe rothlacha 4HV a úsáidtear chun sorcóirí déghníomhaithe a aistriú ar aghaidh/ar gcúl, déantar an tsraith HSV a innealtóireacht go heisiach le haghaidh scaoileadh amach brú agus píblíne. Is féidir é a shuiteáil go díreach i sraith laistigh de phíblínte aeir gan bonn gléasta breise chun spás suiteála a shábháil. Imscaradh go forleathan le haghaidh aonrú an tsoláthair aeir roimh athchóiriú trealaimh, scoith sábháilteachta príomhchiorcad aeir ar uirlisí uathoibrithe, aistriú píblíne folúis agus rialú foinse aeir neamhspleách ciorcad brainse, cuireann sé deireadh go héifeachtach leis na contúirtí folaithe a thagann ó bhrú iarmharach le linn cothabhála agus ráthaíonn sé sábháilteacht oibríochta ar an láthair.

Seol Fiosrúchán

Cur síos ar an Táirge

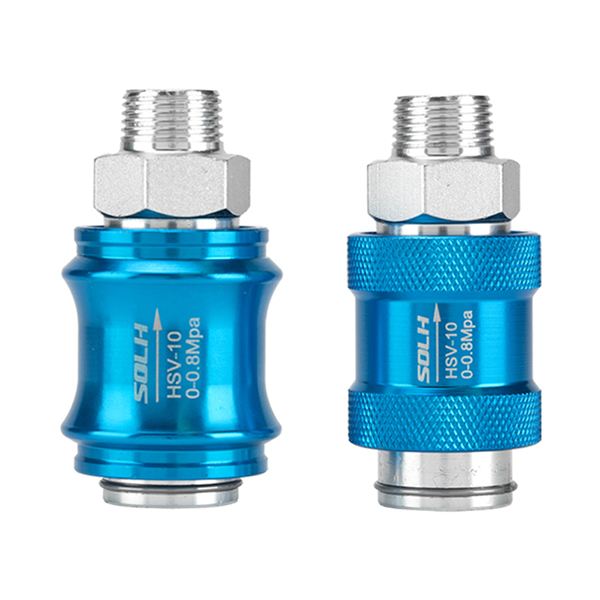

Comhla Sleamhnán Láimhe Sraith HSV 3/2 | Díreach Trí Athrú Sleamhnán Foinse Aeroibrithe

Branda: SOLH le Richge Technology | Comhla Sleamhnáin Láimhe Féinghlasála 3/2 Bhealach le haghaidh Lámhleabhar Ciorcaid Aeroibrithe As Amach & Faoiseamh Brú

1. Forbhreathnú Táirge

Is caighdeán é an tsraith HSV SOLHComhla aeroibrithe sleamhnáin láimhe 3/2 bhealach le struchtúr brú-tarraingt muinchille díreach tríd, comhlíontach go hiomlán le sonraíochtaí sraithe AirTAC HSV agus in-idirmhalartaithe go huilíoch le samhlacha coibhéiseacha intíre. Ag glacadh le dearadh féinghlasála neamh-earrach, tuigeann sé an soláthar aeir ar aghaidh trí bhrú chun cinn agus sceite faoisimh brú trí tharraingt siar. Le loighic sceite ionsuite, scaoileann an comhla brú iarmharach láithreach ó phíblínte cúil nuair a dhúnann sí. Cuirtear i bhfeidhm go gairmiúil é mar phríomhlasc láimhe le haghaidh ciorcaid bhrainse aeroibrithe agus comhla sábháilteachta scoite aeir le haghaidh cothabhála trealaimh, ag a bhfuil feidhmíocht chobhsaí féinghlasála agus faoisimh brú.

1.1 Croí-Lighic Aerphoirt & Prionsabal Oibriúcháin

• Sainmhíniú Aerphort: P (ionraon aeir), A (asraon oibre), R (calafort sceite ionsuite)

• Stát Dúnta de ghnáth: Ciorcad P-A dícheangailte, ciorcad A-R oscailte le haghaidh sceite leanúnach

• Stát Brúigh Oibre: Ciorcad P-A ceangailte le haghaidh soláthar aeir, ciorcad A-R dúnta le haghaidh brú a shealbhú

• Gné Oibriúcháin: Oibriú brú-tarraingt muinchille aiseach le struchtúr féinghlasála meicniúil, gan aon diall suímh tar éis lámha a scaoileadh

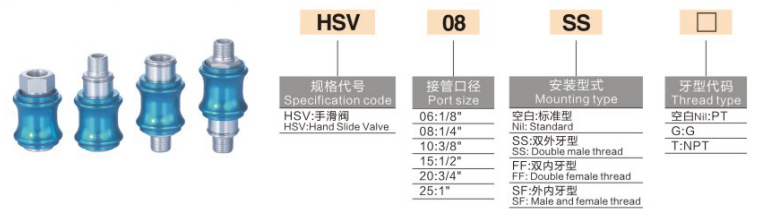

2. Rialacha Códaithe Múnla & Sonraíochtaí Snáithe

Loighic códaithe: HSV [Méid an Phoirt] - [Cód Struchtúr Snáithe] + [Cód Cineál Snáithe]

2.1 Sonraíocht Méid an Phoirt

• 06:G1/8 (PT1/8)

• 08:G1/4 (PT1/4)

• 10: G3/8 (PT3/8)

• 15:G1/2 (PT1/2)

• 20: G3/4

• 25:G1

2.2 Cód Iarmhír an Struchtúr Snáithe

• SF: Struchtúr caighdeánach, snáithe seachtrach foirceann amháin + snáithe inmheánach foirceann amháin (múnla is coitianta)

• SS: Snáithe dúbailte seachtrach ag an dá cheann

• FF: Snáithe inmheánach dúbailte ag an dá cheann

2.3 Cód Cineál Snáithe

• Réamhshocrú: snáithe taper PT

• G: Snáithe comhthreomhar caighdeánach na Breataine

• T: Snáithe taper caighdeánach Meiriceánach NPT

Samhail Sampla: HSV08-SF | Port G1/4, comhla sleamhnáin láimhe caighdeánach aon-seachtrach-aon-inmheánach, an tsonraíocht is mó a úsáidtear sa mhargadh

2.4 Sraith Iomlán Paraiméadair Sonraíochta Príomhshrutha

Múnla	Méid Snáithe	Réimse Éifeachtach	Luach CV	Tube Meaitseála
HSV06	G1/8	23mm²	1.28	φ4/φ6
HSV08	G1/4	40mm²	2.20	φ6/φ8
HSV10	G3/8	62mm²	3.50	φ10
HSV15	G1/2	140mm²	7.80	φ12/φ16
HSV20	G3/4	250mm²	13.8	φ20
HSV25	G1	392mm²	21.8	φ25

3. Paraiméadair Theicniúla Croí

Mír Paraiméadar	Sonraíocht
Raon Brú Oibre	0～1.0MPa
Brú Cruthúnas	1.5MPa
Meán Oibre	Aer comhbhrúite scagtha (≥40μm), oibríocht saor ó lube
Raon Teochta Oibre	-20 ℃～+70 ℃
Ábhar Coirp	Cóimhiotal alúmanaim crua anodized
Ábhar spól	Cruach dhosmálta, caitheamh-resistant agus frith-meirge
Ábhar Séalaithe	Rubar nítríle NBR, séala aerdhíonach marthanach
Sárú Oibriúcháin	18～25N, brú-tharraingt mhín & féinghlasáil cobhsaí
Struchtúr sceite	Tógtha i bhfolach sceite poll, faoiseamh brú iarmharach toirt

4. Buntáistí Struchtúracha Croí

• Inlíne Díreach-Trí Suiteáil: Deartha le haghaidh nasc sraithe i bpíblínte brainse aeroibrithe, níl aon bhunús ag teastáil, is féidir iad a shnáithiú go díreach agus a shuiteáil i lár na bpíopaí aeir le haghaidh leagan amach simplí agus spás-shábháil.

• Loighic Faoiseamh Brú Sábháilte 3/2 Bealach: Tarraingt chun iontógáil aeir a ghearradh amach agus gach brú iarmharach ó na sorcóirí cúil agus na píblínte a scaoileadh; brú chun soláthar aeir agus brú a chur ar ais. Cuireann sé deireadh go héifeachtach le guaiseacha brú iarmharach le linn cothabhála trealaimh.

• Feidhmíocht Féin-Glasáil Iontaofa: Struchtúr féinghlasála suite meicniúla, gan aon athshocrú earrach, suíomh cobhsaí tar éis oibriú, gan aon díláithriú de thaisme nó sceitheadh aeir.

• Meaitseáil Snáithe Éagsúla: Struchtúir agus cineálacha iomadúla snáithe roghnach, ag luí go foirfe le feistis tapa, joints snáithe inmheánacha agus píopaí aeir KQ2 le haghaidh tionól solúbtha ar an láthair.

• Struchtúr CRUA Frith-Chreimeadh: Comhlacht alúmanam crua anodized agus spól cruach dhosmálta a bhaint amach friotaíocht caitheamh, friotaíocht ocsaídiúcháin agus oibriú cobhsaí fadtéarmach i dtimpeallachtaí casta.

5. Idirdhealú Roghnúcháin: Comhla Sleamhnán Láimhe HSV vs Comhla Rothlach Láimhe 4HV

Mír Comparáide	Comhla Sleamhnáin Láimhe HSV (3/2 Bealach)	Comhla Rothlach Láimhe 4HV (4/2/3 Bealach)
Cumraíocht Aerphort	3 chalafort (P/A/T), tiomnaithe d'fhaoiseamh ar-uaire agus brú	4 calafort (P/A/B/R), le haghaidh lascadh sorcóir dé-chuaird
Mód Oibriúcháin	Brú-tarraingt muinchille aiseach	Rothlú knob 90 °
Feidhmchlár Croí	Lasc brainse aeroibrithe, scoite aeir cothabhála & faoiseamh brú	Rialú láimhe díreach ar shíneadh agus tarraingt siar sorcóra

6. Cásanna Iarratais tipiciúla

• Rialú Brainse Sorcóir Aonair: Suiteáilte idir foinse aeir agus comhla solenoid chun scoite aeir láimhe agus faoiseamh brú iarmharach a bhaint amach le haghaidh múchadh agus cothabháil trealaimh.

• Trealamh Príomh-Scoite Aer: Feistithe ar an bpríomhphíblíne aer-iontógála trealaimh uirlisí le haghaidh faoiseamh brú tapa foriomlán agus oibriú múchadh sábháilte.

• Athrú Chuarda Fholúis: Feidhmeach ar chiorcaid bhrainse caidéal folúis le haghaidh rialú tosaithe láimhe; tarraing an comhla chun brú bhfolús a scaoileadh go tapa agus oibriú sábháilte a chinntiú.

Achoimre ar Phianbhreith a hAon

Is é an tsraith SOLH HSV ná comhla sleamhnáin láimhe díreach féin-ghlasála 3/2 bealach le feidhm faoisimh brú tógtha. Ag baint úsáide as oibríocht saor ó lube, roghanna snáithe éagsúlaithe agus loighic ídithe brú iarmharach sábháilte, is é an comhla caighdeánach lasc foinse aeir láimhe é le haghaidh cothabháil ciorcad aeroibrithe agus rialú brainse ar-uaire.
