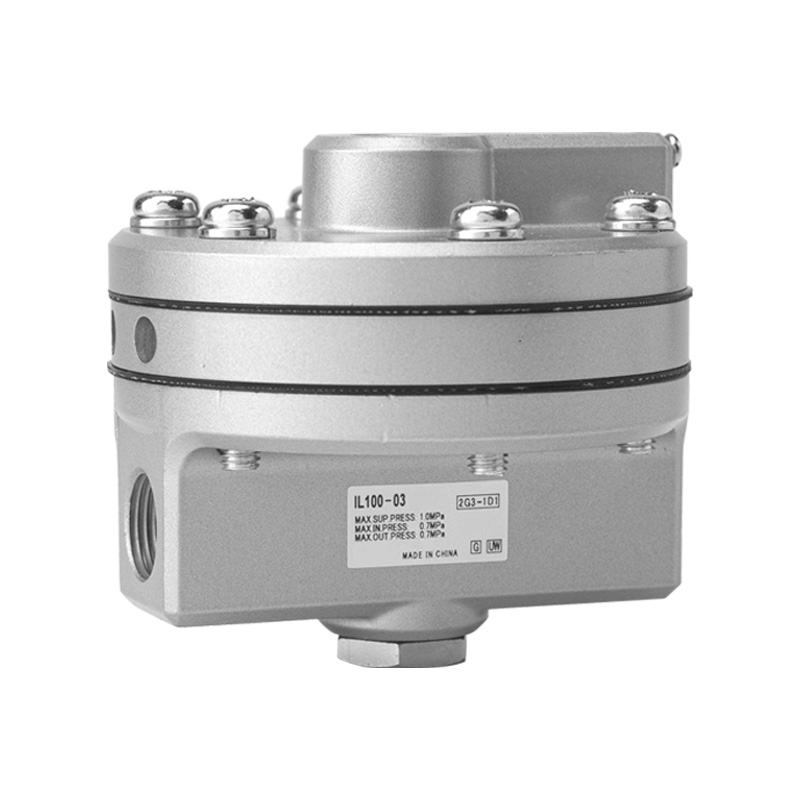

IL100 Sraith 1:1 Athsheachadán teanndáileog beachtais (Aimplitheoir Aeir)

Branda: SOLH le Richge Technology

Suíomh Táirge

     Is éard atá i sraith IL100 ná sealaíochta teanndáileog cruinneas 1:1 atá idirmhalartaithe go hiomlán le samhlacha bunaidh SMC, ar a dtugtar aimplitheoir comhartha aeroibrithe nó teanndáileog toirte freisin. Is é an phríomhfheidhm atá aige ná comharthaí rialaithe sreafa íseal a thiontú ina aschur aeir ard-sreafa comhbhrú. Réitíonn sé go héifeachtach saincheisteanna freagartha malla de bharr ritheanna píobaireachta fada agus gníomhaithe aeroibrithe mór-toirte, ag taispeáint cruinneas gan íoc, cumas sreabhadh ultra-mhór agus luas freagartha ultra-tapa.

 Croífheidhm & Prionsabal Oibre

  1. Sainmhíniú Bunúsach

       Comhartha aeroibrithe & amplifier toirte le rianú brú beacht 1:1 (tá brú aschuir comhionann go docht le brú an chomhartha ionchuir).

  2. Loighic Oibriúcháin

     --SIG (Calafort Comhartha): Faigheann aschur brú rialaithe sreafa íseal ó shuíomhanna nó rialtóirí brú

     --SUP (Port Soláthair): Ceangail leis an bpríomhsholáthar aer comhbhrúite, brú soláthair uasta 1.0 MPa

     --OUT (Port Aschuir): Seachadann sé aer ard-sreafa ag brú comhionann chun actuators móra a thiomáint

     --EXH (Port Sceite): sceiteann sé aer iarmharach go tapa nuair a thiteann brú an chomhartha rialaithe

 3. Croíluach

     Brú beacht comhartha a choinneáil agus an sreabhadh aschuir á mhéadú, ag luasghéarú go mór ar ghluaiseacht actuator.

Príomhghnéithe lárnacha

   1. Sreabhadh Ultra-Ard & Freagra Meandaracha

     -- Acmhainn sreafa uasta: 6,000 L/nim (ANR) faoi bhrú soláthair 0.7 MPa

     -- Comhéifeacht sreafa CV = 1.1

     --Foirfe le haghaidh píobaireachta fad-achair, sorcóirí tollta mór agus gníomhaithe scairt mhór

   2. Ard-Cruinneas Rianú Brú 1:1

     --Earráid líneachta laistigh de scála iomlán ±1%.

     --Hysteresis ≤ 1% ar scála iomlán

     -- Macasamhlú brú beacht le titim brú nialasach agus gan aon sruth fadtéarmach

   3. Roghanna Il-Snáithe Port

     --Méideanna calafoirt: 02 (Rc1/4), 03 (Rc3/8)

     --Snáithe caighdeánach: Rc; NPT roghnach (iarmhír N), snáithe comhthreomhar G (iarmhír F)

     --Ceithre chalafort tiomnaithe: comhartha SIG, soláthar SUP, aschur OUT, sceite EXH

   4. Teocht Leathan & Leaganacha Saincheaptha Speisialta

     -- múnla caighdeánach: -5 ~ +60 ℃

     -- Teocht íseal L leagan: -30 ~ +60 ℃

     -- Leagan T teocht ard: -5 ~ +100 ℃

     - Leagan S saor ó chopair: Ag luí le déantúsaíocht leathsheoltóra & gás támh ard-íonachta

   5. Struchtúr Dlúth CRUA

     --Príomhchorp: cóimhiotal alúmanaim le sciath péint frith-chreimeadh airgid

     --Glanmheáchan: 0.56 kg

     --Dhá mhodh gléasta: Suiteáil díreach snáithithe; lúibín gléasta miotail roghnach (iarmhír B)

Tábla Sonraíochta Teicniúla Iomlán

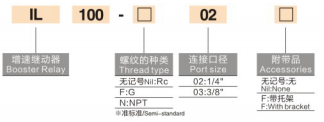

Míniú ar Chód Samhail (IL100-□-□-□-□)

   Sampla: IL100-02-N-L-B

     --IL100: Cód sraithe bonn

     --02 / 03: Méid an chalafoirt (1/4" / 3/8")

     --Thread suffix: N=NPT thread; gan iarmhír=Rc; Snáithe F=G

     -- Iarmhír leagan speisialta: L = teocht íseal; T= teocht ard; S = saor ó chopair

     --B: Feistithe le lúibín gléasta (gan iarmhír = gan lúibín)

   Múnlaí Caighdeánacha Coitianta

     --IL100-02: calafort Rc1/4, teocht chaighdeánach, gan aon lúibín

     --IL100-03-B: calafort Rc3/8, teocht chaighdeánach, le lúibín gléasta

     --IL100-N03-L: snáithe NPT 3/8, leagan resistant íseal-teocht

Cásanna Feidhme tipiciúla

     -- Comhlaí rialaithe próisis: Comhlaí rialaithe aeroibrithe & actuators scairt, péireáilte le suiteoirí chun luas gníomhaithe a threisiú

     -- Píblínte aeir ionstraimí fad-achair: Deireadh a chur le freagra mall de bharr feadáin fhada idir tarchuradóirí agus gníomhaithe

     --Sorcóirí aeroibrithe mór-toirte: ardaithe tromshaothair, clampáil agus gníomhaithe meicniúla stróc mór

     -- Lúbanna suite ardchruinneas: Córais aeroibrithe a éilíonn brú leantach cruinn agus freagairt thapa

     --Trealamh leathsheoltóra & gáis ard-íonachta: Athróg S saor ó chopair do thimpeallachtaí próisis ghlan

Achoimre ar Phianbhreith a hAon

     Seachadann sealaíochta teanndáileog idirmhalartaithe SOLH IL100 rianú brú beacht 1:1, uassreabhadh 6000 L/nóiméad ard agus líneacht ard ± 1% le freagairt ultra-tapa, atá saindeartha chun deireadh a chur le moilliú mall gníomhaíochta i bpíopaí fada agus córais aeroibrithe mórtoirte.
