Sraith Comhpháirteanna Aeroibrithe

Tá sorcóir slat cúpla tanaí ard-rigidity SOLH CXS idirmhalartaithe go hiomlán le sraith bunaidh SMC CXS. Tógtha le dé-loiní comhaiseach comhtháite agus slata déthreoracha do ghníomhú sioncronach, seachadann sé sá beagnach faoi dhó i gcoinne sorcóirí aon-loine ar chomhmhéid tollaidh le cruinneas frith-uainíochta cobhsaí de ±0.1 °. Soláthraíonn a struchtúr treorach comhtháite friotaíocht láidir d'ualaí cliathánach agus eccentric gan treoracha cúnta seachtracha. Tá ceithre fho-mhúnla lárnacha ar fáil: tá friotaíocht caitheamh den scoth ag CXSM le imthacaí sleamhnáin miotail, feidhmíocht deannach agus cumas ualaigh níos fearr le haghaidh timpeallachtaí suite íseal-luas, brú agus deannaigh; Gnéithe den chineál imthacaí liathróid CXSL frithchuimilte ultra-íseal agus gluaiseacht rianúil le luas uasta suas le 400 mm/s le haghaidh piocadh agus áit ard-minicíochta ardluais; Ceadaíonn leaganacha dúbailte trí shlat CXSWM/CXSWL suiteáil daingneáin ar an dá cheann slat le haghaidh ardú déthaobhach sioncrónach agus aistriú lárnaithe. Tá maoláin rubair dé-deireadh caighdeánach; Tá maolán aer AZ roghnach le haghaidh φ20/25/32 bores móra chun tionchar foréigneach ardluais a ionsú. Seasann Iarmhír Z fáinní maighnéadacha ionsuite chun D-M9B, D-A93 agus braiteoirí suímh eile a shuiteáil go díreach; tá leaganacha neamh-mhaighnéadacha ar fáil le haghaidh coinníollacha oibre atá íogair ó thaobh maighnéadach de. Is féidir le glas síneadh roghnach P agus glas aistarraingthe R an loine a ghlasáil ag suíomhanna ainmnithe. Tacaíonn gléasta trí thaobh (bun, barr, taobh) le leagan amach meicniúil dlúth éagsúil, a imscartar go forleathan i bpiocadh beachtas, aistriú ábhar, suite agus próisis brú éadrom le haghaidh leictreonaic 3C agus línte táirgeachta uathoibrithe ginearálta.

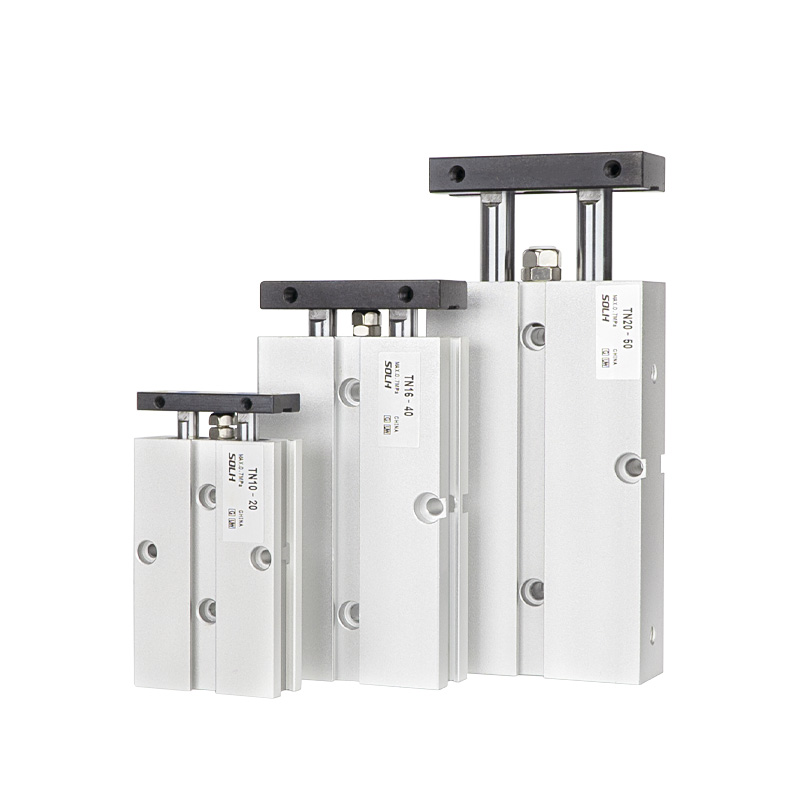

Glacann sorcóir seafta cúpla-éifeachtach ó thaobh costais SOLH TN struchtúr seafta déthreorach aon-loine le treoir imthacaí sleamhnáin le haghaidh leagan amach dlúth agus feidhmíocht chostais den scoth. Tá sé feistithe sa mhonarcha le fáinní maighnéadacha ionsuite agus maolán rubair tosaigh inchoigeartaithe le haghaidh mionchoigeartú stróc, ag seachadadh cruinneas frith-uainíochta ± 0.2 °. Cuireann dé-seafta sioncrónaithe srian le torsion agus luascadh chun ualaí beaga eccentricacha cliathánach a iompar. Tá gléasta trí-threo (barr, bun, taobh) ar fáil, agus tacaíonn grooves taobh le suiteáil dhíreach lasca maighnéadacha gan lúibíní breise. Soláthraítear dhá chineál: slat aon-deireadh caighdeánach TN agus slat dúbailte trí TNW, le TNW ag ceadú daingneáin a thionól ar an dá cheann slat le haghaidh tairiscint lárnaithe sioncrónach déthreorach. I gcomparáid le sraith TR, gnéithe TN gnéithe níos lú agus costas níos ísle gan φ6 rogha tolladh; i gcomparáid le sorcóirí dé-loine CXS/CXSJ, aschuir TN sá aonair le buntáistí costais soiléire ach cruinneas níos ísle agus cumas ualaigh. Raonta a brú oibre ó 0.15 go 1.0 MPa agus clúdaíonn inoiriúnaitheacht teochta comhthimpeallach −20 ℃ ~ 70 ℃. Úsáidtear go forleathan é le haghaidh suite ualach éadrom, brú simplí, stopadh workpiece agus aistriú gearr-achair do stáisiúin uathoibrithe ginearálta le ceanglais bheachtais measartha agus éilimh rialaithe costais. Tá an fáinne maighnéadach S-cineál caighdeánach don tsraith iomlán agus ní féidir é a bhaint; is féidir snáithe Rc réamhshocraithe a shaincheapadh chuig snáithe G nó snáithe NPT do thionscadail thar lear.

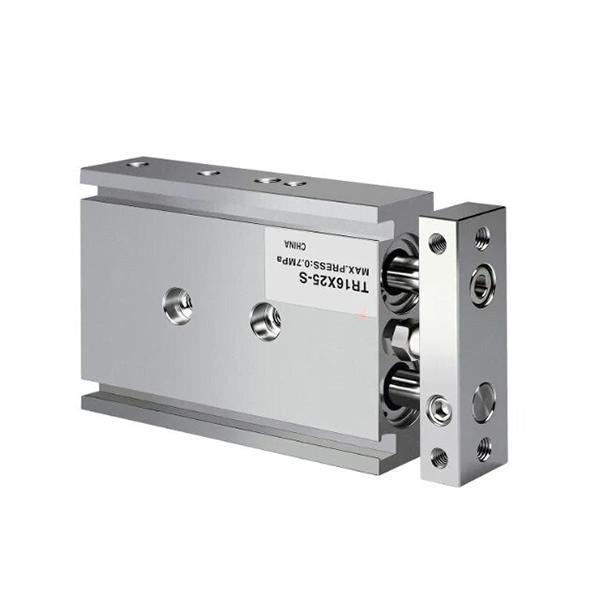

Déantar sorcóir seafta cúpla SOLH TR a mhonarú de réir caighdeáin tionscail JIS. Glacann sé le struchtúr déthreoir aon-loine a mheaitseáil le toir leathnaithe sleamhnán, a bhfuil ard-rigidity struchtúrach, friotaíocht torsion den scoth agus cumas láidir frith-sraonaidh níos fearr ná sorcóirí seafta cúpla TN atá éifeachtach ó thaobh costais. Tá raon méideanna tollta go hiomlán ó φ6 go 32 mm, lena n-áirítear TR aonshlat caighdeánach, slat TRW dúbailte agus leaganacha éadroma TRJ dlúth. Sroicheann cruinneas frith-uainíochta ±0.1° le haghaidh bores ≥16 mm agus ±0.2° le haghaidh tolladh beag φ6/φ10; cuireann dé-seafta srian ar dhiall luascadh chun oibriú cobhsaí thar strócanna fada a ráthú. Comhoibríonn ceap mhaolú rubair tosaigh inchoigeartaithe le maolán cúil seasta le haghaidh bearradh stróc, ionsú tionchair agus laghdú torainn. Tá gléasadh trí-bhealach (barr, bun, taobh) agus portáil dé-thaobh roghnach ar fáil; ceadaíonn grooves taobh cóimeáil díreach lasca maighnéadacha gan lúibíní breise. Tá fáinní maighnéadacha ionsuite marcáilte iarmhír S caighdeánach, agus cuirtear leaganacha saincheaptha neamh-mhaighnéadacha ar fáil le haghaidh ócáidí íogaire trasnaíochta maighnéadach. Raonta brú oibriúcháin 0.15 ~ 1.0 MPa le teocht oibre ó −20 ℃ go 70 ℃. Is féidir snáithe caighdeánach Rc a thiontú go snáithe G nó snáithe NPT do thionscadail innealtóireachta thar lear. Idirdhealaithe ó dhá shorcóir CXS: aschuir TR sá aonair a bhfuil docht meicniúil feiceálach aige agus friotaíocht cobhsaí taobh-ualaigh in iarratais fad-stróc; Tá dé-loiní ag CXS le haghaidh sá dhúbailte, frithchuimilte níos ísle agus cómhalartúchán ardluais níos míne a oireann do phiocadh agus áit gearr-stróc ard-minicíochta. Cuirtear i bhfeidhm go forleathan i suíomh beachtas, brú ar phíosaí oibre, stopadh agus aistriú fad-achair agus stáisiúin uathoibrithe ginearálta a dteastaíonn treoir iontaofa uathu faoi ualaí meán-éadrom.

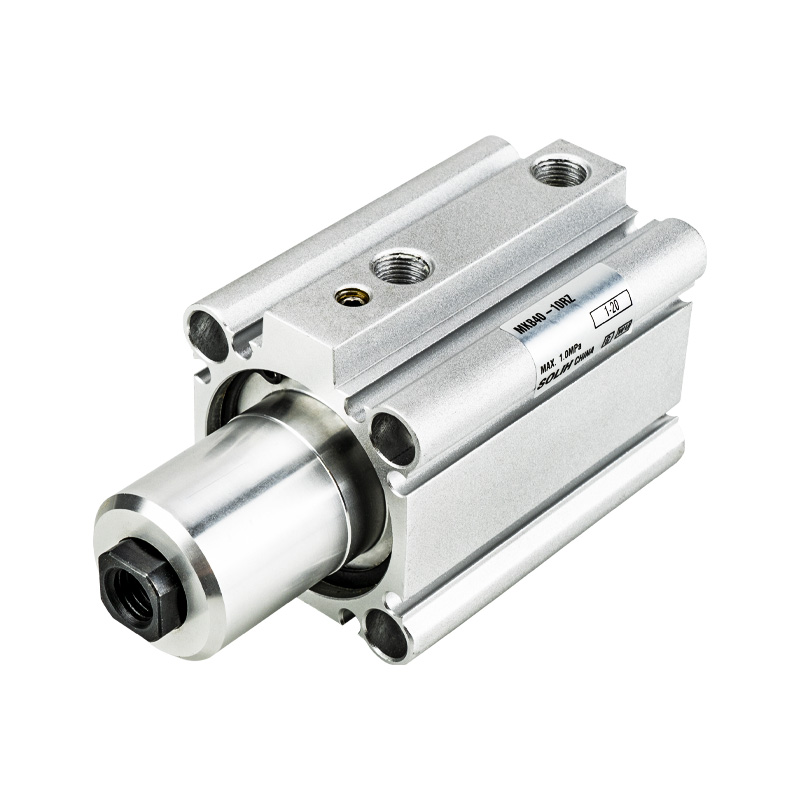

Is sorcóir aeroibrithe comhcheangailte é SOLH MK (ar a dtugtar go coitianta MKB) a chomhtháthaíonn rothlú 90 ° agus clampáil anuas líneach, idirmhalartaithe le sraith MKB príomhshrutha. Clúdaíonn méideanna tollta φ12~φ63 agus raon strócanna clampála ó 5 mm go 50 mm. Giorraítear a fhad iomlán faoi 3 ~ 10 mm i gcomparáid le gnáth-mhúnlaí MK2 le haghaidh leagan amach níos dlúithe. Déantar an chasmhóimint táimhe incheadaithe a uasghrádú faoi thrí chun dul i ngleic le clampáil ardluais ar phíosaí oibre ard-táimhe, agus sroicheann an fórsa clampála uasta de φ63 tolladh 12.4 kN faoi 0.5 MPa do shealbhú iontaofa trom-ualach. Timthriall oibre: tarraingt siar aníos → rothlú 90° ar chlé/ar dheis → síneadh le haghaidh clampála; leanann scaoileadh seicheamh droim ar ais. Cinntíonn uillinn uainíochta seasta 90 ° le lamháltas ±5 ° suíomh athchleachtach cobhsaí. Ach amháin bores φ20 agus φ25 le gléasta braiteoir 2-thaobh amháin, tacaíonn méideanna eile le suiteáil lasc maighnéadach 4-treo le haghaidh sreangú néata gan cur isteach. Trí phoill agus poill snáithithe deiridh dhúbailte a chumasú gléasadh díreach agus suiteáil flange. Laghdaíonn maoláin rubair dhá thaobh tionchar, creathadh agus torann; sásaíonn dearadh saor ó ola timpeallachtaí oibre glan agus saor ó dheannach. Oibríonn fáinní maighnéadacha ionsuite le braiteoirí suímh chun monatóireacht a dhéanamh ar stádas clampáin/scaoilte; tá treoracha rothlaithe RZ deiseal agus tuathalach LZ roghnach. Cuirtear i bhfeidhm go forleathan é i daingneáin uirlisí meaisín, suíomh táthú, socrú stampála, comhpháirteanna cruinneas 3C, clampáil tráidire leathsheoltóra agus teorannú smeach daingneáin. Simplíonn sé dearadh meicniúil agus sábhálann sé spás suiteála trí fheidhmeanna rothlacha agus clampála a chomhtháthú. Roghnaigh méid tolladh le fórsa clampála ≥ ualach iarbhír × fachtóir sábháilteachta 1.5 agus cúlchiste corrlach stróc 3 ~ 5 mm chun imbhualadh meicniúil a sheachaint.

Comhtháthaíonn sorcóir uillinn SOLH ACK tairiscint chumaisc chomhtháite de rothlú caighdeánach 90 ° / casadh roghnach 180 ° chomh maith le clampáil líneach anuas, le méideanna tollaidh ó φ25 go φ63. Tá struchtúr tacaíochta trí-treoir-groove mar an dearadh lárnach, a thugann docht struchtúrach níos fearr agus friotaíocht láidir ar ualaí eccentric, ag baint amach cruinneas ard suite uilleach de ± 1.5 °, níos fearr ná gnáth-sorcóirí clamp rothlacha. Tá dhá chineál struchtúracha ar fáil: ACK le pláta brú amháin le haghaidh workpieces caol agus pláta brú dúbailte ACKD do workpieces leathan; Is féidir rothlú tuathalach ar chlé (L) agus rothlú deiseal ar dheis (T) a roghnú chun leagan amach ar an láthair a mheaitseáil. Timthriall oibre: tarraingíonn agus ardaíonn an tslat loine → rothlaíonn sé chun cur isteach ar phíosa oibre a sheachaint → síneann sé síos le haghaidh clampála; ritheann an scaoileadh in ord droim ar ais le haghaidh athshocrú. Tá an slat loine déanta as cruach cóimhiotail teaschóireáilte, téann an feadán sorcóra faoi anodizing crua, a mheaitseáil le fáinní séalaithe ardfheidhmíochta allmhairithe chun friotaíocht caitheamh den scoth, friotaíocht creimeadh, sceitheadh ​​aeir íseal agus saol seirbhíse fada a bhaint amach. Tacaíonn ceithre bun trí phoill le suiteáil dhíreach agus gléasadh flange; Éascaíonn grooves braiteoir ionsuite cóimeáil lasc maighnéadach chun monatóireacht a dhéanamh ar stádas clamp agus scaoileadh. Tá gach tolladh feistithe le stróc clampála caighdeánach seasta; sroicheann an fórsa clampála uasta de φ63 1050 N faoi bhrú oibriúcháin 0.5 MPa. Raonta an brú oibre 0.15 ~ 1.0 MPa le inoiriúnaitheacht teocht leathan ó −20 ℃ go 80 ℃. Glactar go forleathan é in uirlisí meaisín-uirlisí, suíomh táthú, socrú frith-aistrithe le haghaidh próisis stampála, clampáil daingneáin ar thráidirí leictreonacha agus suíomh le haghaidh meicníochtaí láimhdeachais. Cuirtear sé in ionad sorcóirí rothlacha agus clampála ar leithligh chun leagan amach meicniúil a shimpliú agus spás suiteála a shábháil. Roghnaigh méid tollála cuí le fórsa clampála teoiriciúil ≥ ualach iarbhír × fachtóir sábháilteachta 1.5, agus cuir corrlach stróc 3 ~ 5 mm in aghaidh imbhualadh meicniúil.

Díríonn sorcóirí clampa tromshaothair le slat SOLH CKG1 & CKP1 ar choinníollacha oibre trasnaíochta maighnéadacha ard táthúcháin. Feistithe le braiteoirí frith-mhaighnéadacha tiomnaithe a thacaíonn le suiteáil trí-bhealach, luíonn CKG1 cásanna táthú maighnéadach AC rialta agus cuireann CKP1 uasghrádaithe i gcoinne réimsí láidre maighnéadacha AC&DC le haghaidh spot-táthú ardmhinicíochta & stua. Cinntíonn maolán aeir ionsuite fórsa clampála trom seasta suas le 12.32kN. Tá línte táirgeachta mais aibí ag ár monarcha le dóthain fardal spot, a chuirtear i bhfeidhm go forleathan i bhfeistis táthú feithicleach agus i dtionscadail clampála uirlisí meaisín ar fud an domhain. Idirmhalartaithe díreach le sraith CK1 traidisiúnta gan mhodhnú daingneáin.

Feidhmíonn sorcóirí stopalláin aeir ar airde sheasta SOLH RSQ mar actuators teorann caighdeánach do chórais iompair uathoibrithe. Feistithe le deich gcinn de shlat idirmhalartaithe lena n-áirítear stíleanna luamháin maolánacha hiodrálacha le haghaidh ionsú turrainge trom, tacaíonn siad le feistiú lasc maighnéadach ceithre thaobh agus oibriú fad-timthriall saor ó ola. Difriúil ó mhúnlaí RSG inchoigeartaithe airde, gearrann a fhráma docht seasta an t-am dífhabhtaithe ar an láthair go mór. Cinntíonn ár dtáirgeadh mais cobhsaí go leor stoc spot; déantar na stopáin seo a imscaradh go forleathan ar línte cóimeála leictreonaic, iompróirí sorcóir agus stáisiúin suite pailléid throma ar fud an domhain, ag seachadadh blocáil iontaofa ar phíosaí oibre le costas inacmhainne agus friotaíocht láidir tionchair.

Is athsholáthar uasghrádaithe ar RS1H é sorcóir stopála tromshaothair SOLH RS2H le haghaidh suíomh iompair pailléid trom 50-500kg. Tá fórsa stopála feabhsaithe 30% ann, maolán hiodrálach inchoigeartaithe ionsuite agus rollóirí dé-roisín / cruach carbóin chun tionchar foréigneach a ionsú go héifeachtach. Giorraíonn dearadh éadrom dlúth spás suiteála agus é go hiomlán idirmhalartaithe le RS1H gan mhodhnú daingneáin. Feistithe le frithdhúnadh frith-aisiompaithe roghnach agus scaoileadh láimhe, oireann sé do lóistíocht feithicleach, d'uirlisiú táthú agus do bhlocáil trom-ualaigh stórais uathoibrithe. Tacaíonn ár n-mhonarcha le táirgeadh mais le soláthar leordhóthanach in-stoc, ráthaíonn struchtúr saor ó ola oibríocht chobhsaí fad-timthriall do thimpeallachtaí ceardlainne crua ard-minicíochta.

Tá sorcóirí stopalláin luamháin SOLH TWH & TWM sainoiriúnaithe le haghaidh suíomh pailléid iompair 30-300kg meánach-go-trom. Roghnach tógtha i struchtúr meicniúil féin-Glasáil stopann go héifeachtach workpiece rebound agus aistriú; cuimsíonn maoláin hiodrálacha grádaithe maolán seasta le haghaidh tollta beaga agus taiseadh tunable le haghaidh sonraíochtaí móra chun ionsú turrainge milis a bhaint amach. Seachadann gníomhaithe dúbailte TWH buaicfhórsa stad do thimthriallta troma ard-minicíochta, agus cuireann TWM le earrach ionsuite tús le scaoileadh uathoibríoch nuair a ghearrann an chumhacht as ar mhaithe le sábháilteacht an tsuímh. Déanann gléasadh flange caighdeánach agus suiteáil lasc maighnéadach ceithre thaobh an tionól ar an láthair a shimpliú. Le tacaíocht ó ár n-olltáirgeadh cobhsaí agus dóthain spotstoc, déantar na stopáin seo a imscaradh go forleathan i trádstóráil chliste, cóimeáil feithicleach agus teorannú daingneáin táthú le oibríocht fhadseirbhíse saor ó ola.
