Branda:SOLH le Richge Technology

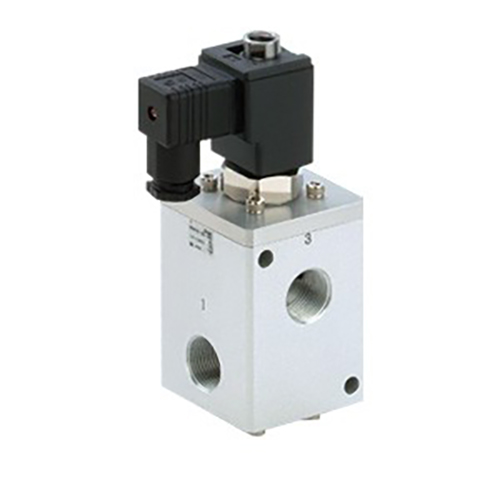

Arna fhorbairt agus a mhonaraítear ag SOLH faoi Richge Technology, tá sraith VCH400 (dá ngairtear VCH410 go coitianta) ina chomhla solenoid poppet 3-port píolótach ard-bhrú. Déantar innealtóireacht speisialta do phíblínte aeir comhbhrúite meánach agus ardbhrú agus támhgháis, agus tá uasbhrú oibre rátáilte suas le 5.0 MPa ann, cumas sreafa gan íoc agus feidhmíocht lasctha ardbhrú cobhsaí, ag feidhmiú mar chroí-chomhpháirt rialaithe do luchtú ardbhrú, aeráil agus lascadh brú trealaimh thionsclaíoch.
|
éem |
Sonraí Sonraíochta |
| Struchtúr Comhla |
Cineál poipéad 3-port, píolótach oibriú, séala leaistiméire polúireatán |
| Meán Infheidhme |
Aer comhbhrúite, gás támh (Níl sé comhoiriúnach le gás creimneach) |
| Raon Brú Oibriúcháin |
0.5–5.0 MPa; Uasbhrú cruthúnais: 5.0 MPa |
| Feidhmíocht Sreabhadh |
Calafort G1/2: Achar trasghearrtha éifeachtach 100–110 mm², Cv 5.3–5.8G3/4 & G1 port: Achar trasghearrtha éifeachtach 110–120 mm², Cv 5.8–6.3 |
| Caighdeán Snáithe Port |
G1/2, G3/4, G1 (ISO 1179-1 snáithe comhthreomhar caighdeánach G) |
| Feidhmíocht Freagartha |
Diall freagartha ≤ ±2 ms; lascadh corna DC ina roinnt ms; Moill scoite corna AC 20–30 ms |
| Teocht Oibriúcháin Chomhthimpeallach |
5 ~ 80 ℃ |
| Grád Cosanta |
Tógáil drip-dhíonach, comhionann le IP65 |
| Saol Seirbhíse Rátáilte |
Suas le 10 milliún timthriallta aistrithe |
| Creathadh & Friotaíocht Turraing |
Friotaíocht chreathadh: 300 m/s²; Frithsheasmhacht turrainge: 100 m/s² |

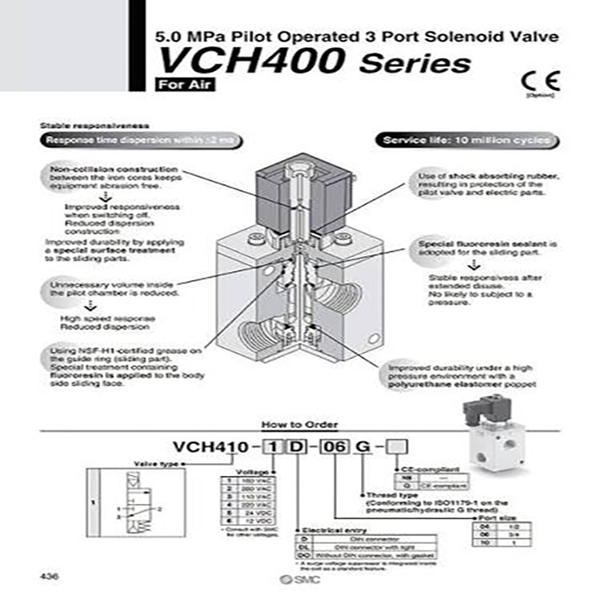

Sampla Cód Samhail:VCH410-06-5D
--VCH410: Cód bonn sraithe
--06: Cód méid an chalafoirt (G3/4)
--5D: Soláthar cumhachta DC24V + cónascaire leictreach DIN Clúdaíonn cóid iarmhír méid an chalafoirt, voltas coil agus cineálacha críochfoirt sreangú le haghaidh idirdhealú cumraíochta iomlán.
Aicmiú Feidhme
--VCH410 (Dúnta go hiondúil NC): Seachnaíonn an calafort aschuir go huathoibríoch nuair a bhíonn an chumhacht as, oiriúnach le haghaidh rialú ar-as an phríomhsholáthair aeir.
--Inúsáidte mar chomhlaí roghnóir agus rialú lúb muirear & vent; ní mór brú ar ais agus raon brú lasctha a dhearbhú roimh dhearadh píopaí.
-- Tosaíocht a thabhairt do dhaingniú na gcroí-pharaiméadair: brú oibre, méid snáithe an chalafoirt, feidhm NC/NO, voltas coil agus comhéadan sreangú leictreach.
--I gcás lascadh ardbhrú nó dálaí oibre comhshó dé-ard/ísealbhrú, meaitseáil le rialtóirí ardbhrú sraith SOLH VCHR chun brú an chiorcaid idirmheánach a chobhsú.
-- Soláthar aer tirim glan a éileamh le cruinneas scagacháin ≤5 μm; luasóidh ceo ola agus neamhíonachtaí cáithníneacha caitheamh róin agus giorróidh sé go mór an saol seirbhíse.
--Treoshuíomh gléasta toirmiscthe: Ní fhéadfaidh coil aghaidh a thabhairt ar anuas riamh, chun deannach, uisce agus cáithníní eachtracha a sheachaint ag dul isteach sa tionól armature agus is cúis le jamming.
--Caighdeánach chasmhóiminte teannú snáithe:
* Poirt snáithe G1/2, G3/4: 28–30 N·m
*port snáithe G1: 36–38 N·m
-- Déan iniúchadh tréimhsiúil ar fheidhmíocht séalaithe agus tightness sreangú leictreach.
-- Déan timthriall iomlán aistrithe uair amháin gach 30 lá chun greamaitheacht spól poppet agus bacainn de bharr staid statach fadtéarmach a chosc.
Tacaíonn comhla solenoid 3-chalafort píolótach SOLH VCH410 píolótach ardbhrú suas le 5.0 MPa brú oibre, atá feistithe le séalaithe leaisteacha polúireatán, calafoirt caighdeánach G sreabhadh mór agus saol seirbhíse 10-milliún-timthriall, an comhla lasctha tiomnaithe iontaofa do mheán & ard-bhrú aeir agus muirear gáis támh & vent ciorcaid rialaithe tionsclaíoch.
