Comhla Láimhe Rothlach Lámhleabhar 4-Bealach VH

Branda: SOLH le Richge Technology

Suíomh Táirge

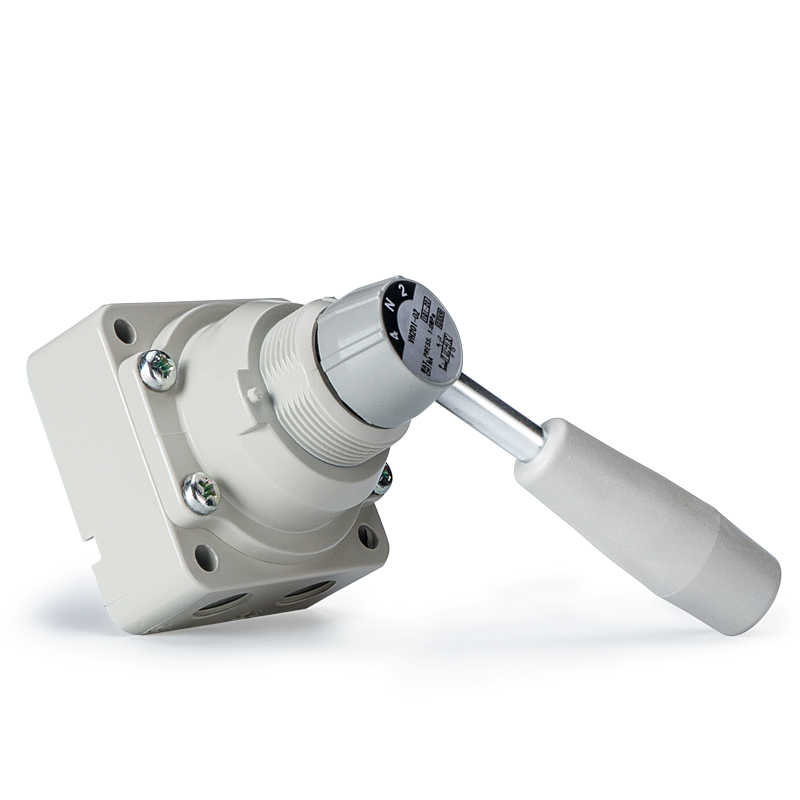

     Is comhla láimhe rothlach láimhe 4-bhealach é sraith VH a oibrítear trí rothlú láimhseála 90 ° chun ciorcaid aeir a athrú. Úsáidtear go forleathan é le haghaidh athrú treo láimhe, coimisiúnú trealaimh, stad éigeandála agus aistriú foinse aeir i gcórais aeroibrithe, ina bhfuil struchtúr meicniúil simplí, iontaofacht chobhsaí agus léiriú soiléir ar shuíomh amhairc.

Struchtúr Lárnach & Prionsabal Oibre

     -- Cineál comhla: comhla spól rothlacha láimhe 4-bhealach

     - Mód Oibriúcháin: uainíocht láimhseála 90 ° le haghaidh athrú suímh

     -- Sainmhíniú an Phoirt: ionraon soláthair P, calafoirt aschuir oibre A/B, calafort sceite R

     -- Trí fheidhm lárionaid chaighdeánacha:

        1. Lárionad Dúnta (Múnla 200/210): Gach calafort séalaithe ag suíomh an ionaid chun brú an sorcóra a choinneáil

        2. Sceite Lárionad (Samhail 201/211): Port A & B ceangailte le sceite le haghaidh scaoileadh brú iomlán

        3. 2-Phost (Samhail 202/212): Gan aon ionad, ach dhá stát P→A / P→B

     - Struchtúr Séalaithe: Séala spool rothlacha beachtais le sceitheadh ​​inmheánach ultra-íseal

     -- Roghanna Gléasta: Píobáil taoibh / bunphíobáil; gléasta painéil / gléasta comhlacht comhla díreach.

Sonraíochtaí Teicniúla Iomlána

  1. Paraiméadair Ghinearálta Uilíoch

     -- Sreabhán Infheidhme: Aer comhbhrúite

     -- Brú Cruthúnas: 1.5 MPa

     -- Brú Oibriúcháin Uasta: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- Teocht Comhthimpeallach & Meánach: -5 ~ +60 ℃ (ní cheadaítear icing)

     -- Uillinn Rothlaithe na hOibríochta: 90°

     -- Riachtanas Bealaithe: Saor ó bhealú; ISO VG32 lubrication ola tuirbín roghnach

     -- Ábhar: Corp comhla – cóimhiotal since / alúmanam dísleáite; láimhseáil - roisín innealtóireachta

  2. Méid Sraith & Tábla Paraiméadar Port

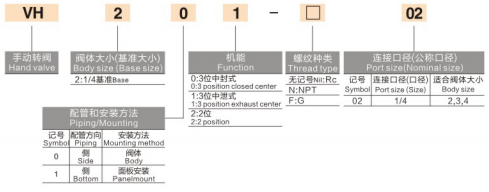

Míniú Cód Samhail

  1. Sampla: VH210-02

     -- VH: Cód sraithe bonn

     -- 2: Cód méide (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Leagan amach píopaí (0 = port taobh, 1 = bunphort)

     -- 0: Feidhm an ionaid (0 = lárionad dúnta, 1 = sceite lár, 2 = 2-suíomh)

     -- 02: Cód méid an phoirt (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Múnlaí Caighdeánach Coitianta

     -- VH210-02: 1/4", píobaireacht bun, lárionad 3-suíomh dúnta (is mó a úsáidtear)

     -- VH200-02: 1/4", píobaireacht taobh, lárionad 3-suíomh dúnta

     -- VH201-02: 1/4", píobaireacht taobh, sceite lár 3-suíomh

    -- VH310-03: 3/8", píobaireacht bun, lárionad 3-suíomh dúnta

 Buntáistí Táirge Croí

  1. Oibríocht iomasach le Lock Seasaimh Tógtha

      Láimhseáil rothlach 90° le suíomh lasc infheicthe go soiléir; Coscann glas suite meicniúla comhtháite mí-oibriú de thaisme.

  2. Trí Rogha Lárionad Feidhme do Dhálaí Éagsúla Oibre

     -- Lárionad Dúnta (200/210): Coinnigh brú clampála sorcóra le linn múchadh trealaimh

     -- Sceite Lárionaid (201/211): Faoiseamh brú sábháilte agus aeráil iomlán chórais le haghaidh cothabhála

     -- 2-Seasamh (202/212): Aistriú déthreo simplí gan seasamh coinne idirmheánach

  3. Dearadh Il-Mount Solúbtha

     Tacaíonn an dá thaobh píobaireachta agus leagan amach bunphíopaí; dhá mhodh suiteála atá ar fáil: gléasadh flush painéil nó socrú comhlacht comhla díreach.

  4. Saol Seirbhíse Fada Láidir & Cothabháil-Saor in Aisce

      Struchtúr séalaithe rothlacha durable le friotaíocht deannaigh agus éillithe gan íoc; ní gá gnáth-lubrication nó cothabháil.

Cásanna Feidhme tipiciúla

     -- Aistriú déthreo láimhe le haghaidh sorcóirí aeroibrithe

     -- Rialú láimhe sealadach, brú-scaoilte le linn coimisiúnú agus cothabháil trealaimh

     -- Aonrú stad éigeandála agus scoite foinse aeir le haghaidh comhghlasála sábháilteachta meaisín

     -- Stáisiúin truicear láimhe le haghaidh trealamh táirgeachta leath-uathoibríoch

     -- Taispeántas ciorcad aeroibrithe agus binsí tástála teagaisc rialaithe bunúsacha

Achoimre ar Phianbhreith a hAon

     Gnéithe comhla láimhe rothlacha láimhe SOLH VH 4-bhealach oibriú rothlach 90 °, trí fheidhm lárionad idirmhalartaithe, roghanna píopaí taobh / bun agus modhanna gléasta dé-phainéal / comhla, ag feidhmiú mar chomhpháirt uilíoch caighdeánach le haghaidh lascadh aeroibrithe láimhe, coimisiúnú ar an láthair agus leithlisiú ciorcad aeir sábháilteachta.
