VHK Sraith 2/2 & 3/2 Way Knob Comhla Lámhleabhar | Comhla Rothlach Finger Ag luí le Sraith SMC VHK

Branda: SOLH le Richge Technology | Athsholáthar Iomlán Inmhalartaithe do Shraith Bhunaidh SMC VHK

1. Forbhreathnú Táirge

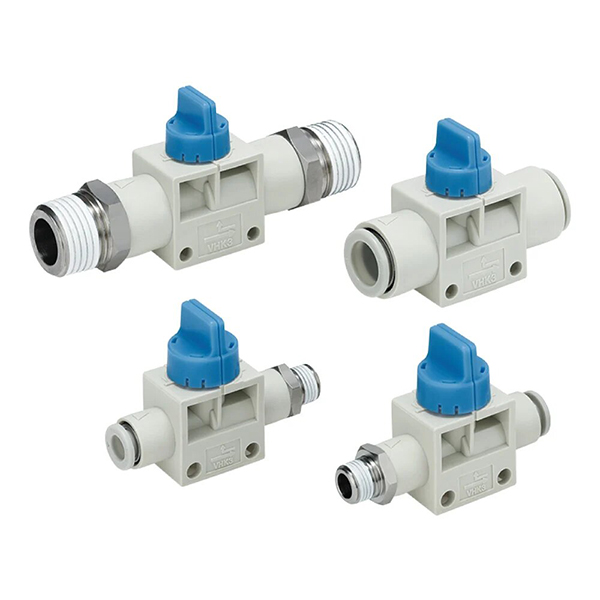

     Is é an tsraith SOLH VHK comhla scoite láimhe mion-cineál knob roinnte inaVHK2 2/2 bhealach agusVHK3 3/2 bhealach cineálacha. Glacann sé dearadh knob rothlach 90 ° a bhaint amach ciorcad aeroibrithe rialú as-as. Gnéithe an tsamhail 3/2 bealach tógtha i struchtúr sceite i bhfolach a scaoileann go huathoibríoch brú iarmharach ó chalafort A nuair dúnta, gan aon port sceite seachtrach R ag teastáil. Deartha le haghaidh suiteáil píblíne díreach inlíne gan gléasadh bonn breise, feidhmíonn sé mar lasc láimhe idéalach le haghaidh feadáin brainse aeroibrithe, comhla faoisimh brú sábháilteachta os comhair comhlaí solenoid, agus rialú ar-as an chiorcaid folúis. Tá an tsraith iomlán ag luí go hiomlán tríthoiseach agus feidhmiúil leis an tsraith bhunaidh SMC VHK le haghaidh athsholáthar díreach idirmhalartaithe.

  1.1 Croí-Aitheantas & Loighic Oibriúcháin

     • Marcáil Dath Knob: Grey knob do VHK2 cineál 2-bhealach; Cnob gorm le haghaidh cineál 3-bhealach VHK3, ag baint amach sainaithint tapa amhairc

     • Athraigh loighic: Rothlú tuathalach 90° le haghaidh oscailt comhla; Rothlú deiseal 90° le haghaidh dúnadh comhla, le comhartha stádais pointeoir snaidhm soiléir

     • Struchtúr Séalaithe: Seachadann dearadh séalaithe comhla poppet feidhmíocht aerdhíonach den scoth le sceitheadh ​​micrea ultra-íseal. Ceadaíonn an chasmhóimint oibriúcháin ultra-éadrom (0.04 ~ 0.14N·m) rothlú agus lascadh méar éasca

2. Rialacha Códaithe Múnla & Sonraíocht Chomhéadain

     Loighic códaithe: VHK[2/3][A] -[Sonraíocht an Phoirt Tosaigh]-[Sonraíocht an Phoirt Chúil]

  2.1 Sainmhíniú Múnla

     • VHK2: cineál scoite aonair 2/2 bhealach

     • VHK3: scoite 3/2 bhealach + cineál faoisimh brú iarmharach

     • Iarmhír: Struchtúr nua uasghrádaithe frith-titim (leagan feabhsaithe); Níl A don seanleagan caighdeánach

     • Iarmhír R: Comhlacht comhla lasair-retardant fireproof

  2.2 Sainmhíniú Cód Cineál Port

     • F Cód: Calafort bhrú-oiriúnach le haghaidh nasc píobáin níolón PU

     • S Cód: Port snáithe seachtrach le haghaidh nasc píblíne snáithithe

  2.3 Samplaí Feidhmchláir:

     • VHK3A-08F-02S: Comhla knob frith-titim uasghrádaithe 3/2 bhealach, P port φ8 push-fit, A port G1/4 snáithe seachtrach

     • VHK2-06F-06F: 2/2 bhealach comhla caighdeánach, dé-port φ6 bhrú-oiriúnach díreach tríd an gcineál

  2.4 Sraith Iomlán Liosta Sonraíochta Comhéadain Críochnaithe

3. Paraiméadair Theicniúla Croí

4. Idirdhealú Croífheidhmeach (Treoir Roghnúcháin Eochrach)

 4.1 VHK2 2/2 Bealach (Grey Knob)

     • Stát Oscailte: P⇋A déanta go hiomlán le haghaidh soláthar aeir cobhsaí

     • Stát Dúnta: calafoirt P agus A gearrtha amach go hiomlán gan aon fheidhm sceite

     • Feidhmchlár Croí: Rialú ar-uaire píblíne íon, a úsáidtear go forleathan le haghaidh ciorcaid fholús a shealbhú agus an príomh-athrú foinse aeir

  4.2 VHK3 3/2 Bealach (Knob Gorm)

     • Stát Oscailte: P→ Seoladh iontógáil aeir le haghaidh gnáthoibriú trealaimh

     • Stát Dúnta: P port dúnta, A port sceite go huathoibríoch brú iarmharach trí tógtha i cainéal i bhfolach

     • Buntáiste Croí: Gás iarmharach aon-eochair a fholmhú tar éis múchadh, deireadh a chur le guaiseacha brú iarmharach agus a chinntiú go ndéantar dí-thionól comhla sábháilte agus cothabháil trealaimh

5. Buntáistí Struchtúracha Croí

     • Ceithre Chomhcheangail Píblíne Uilíoch: Tacaigh le feistiú dé-bhrú F-F, dé-snáithe seachtrach SS, F-S P-bhrú/snáithe, modhanna ceangail SF P-snáithe/bhrú A, inoiriúnaithe go hiomlán do leagan amach píblíne éagsúla ar an láthair.

     • Lúibín Seasta Roghnach: Feistithe le lúibín gléasta snap-on le haghaidh suiteáil roghnach painéil agus comh-aireachta seasta, modhanna suiteála solúbtha

     • Struchtúr Uasghrádaithe VHK-A Frith-titim: Dearadh optamaithe frith-scaoilte snaidhm, rud a choscann go héifeachtach titim amach le linn oibriú ardmhinicíochta arís agus arís eile, cobhsaíocht na seirbhíse a fheabhsú

     • Méid Dlúth Mini: Dearadh comhlacht ultra-bheag, go foirfe oiriúnach le haghaidh trachanna sreinge, bearnaí trealaimh cúnga agus ciorcaid aeroibrithe micrea dlúth

     • Feidhmíocht Séalaithe den scoth: Baineann struchtúr séalaithe poppet beachtais amach sceitheadh ​​micrea ultra-íseal, ag cinntiú oibriú aerdhíonach cobhsaí fadtéarmach

6. Idirdhealú Roghnúcháin: Comhla Knob VHK vs Comhla Sleamhnán Láimhe HSV

7. Cásanna Iarratais tipiciúla

     • Faoiseamh Brú Sábháilteachta Tosaigh Comhla Solenoid: Foinse aeir → VHK3 → comhla solenoid. Folaíonn an comhla 3-bhealach go huathoibríoch brú iarmharach taobh thiar den chomhla nuair a bhíonn sé dúnta, ag baint amach díchóimeáil sábháilte agus cothabháil comhpháirteanna aeroibrithe gan riosca brú.

     • Rialú Ar-Amach Ciorcaid Fholúis: Comhla 2-bhealach VHK2 suiteáilte ar phíblíne folúis an chupáin shúchán, ag gearradh amach brú bhfolús go cobhsaí tar éis múchadh chun éifeacht sealúchais i bhfolús a choinneáil agus teip sceite aeir a sheachaint.

     • Tooling Athraigh Brainse Sorcóir Micrimhilseogra: Feidhmeach maidir le rialú tosaithe láimhe áitiúil ar fhoinse aeir micrea-sorcóir, atá áisiúil le haghaidh dífhabhtaithe trealaimh aonair, cothabháil agus aistriú ciorcad neamhspleách.

Achoimre ar Phianbhreith a hAon

     Is é an tsraith SOLH VHK mion-chomhla láimhe méar rothlach 90 ° atá go hiomlán comhoiriúnach le sraith VHK bunaidh SMC. Le scoite 2-bhealach agus défheidhmeanna faoisimh brú iarmharach 3-bhealach, teaglaim éagsúla comhéadan snáithe/bhrú-oiriúnach agus oibriú ultra-éadrom, is é an mionchomhla lasc láimhe is fearr is féidir le haghaidh ciorcaid brainse aeroibrithe, rialú píolótach agus cosaint sábháilteachta an chórais folúis.
