VM1 (VM100) Sraith Mini 2/3 Comhla Poppet Meicniúil Port

Branda: SOLH le Richge Technology

 Suíomh Táirge

     Tá sraith VM1 (VM100) ina chomhla poppet meicniúil port miniature 2/3 go hiomlán idirmhalartaithe le samhlacha bunaidh SMC. Glacann sé struchtúr séalaithe poppet iontaofa le imlíne éadrom ultra-dhlúth, raon brú oibriúcháin leathan a chlúdaíonn folús agus brú dearfach, agus cinn actuator idirmhalartaithe flúirseach. Úsáidtear go forleathan é chun suíomh trealaimh a bhrath, braiteadh teorann stróc, oibriú bogshodar láimhe agus lascadh ciorcad beag aeir ar innealra dlúth uathoibrithe.

Sonraíochtaí Teicniúla Croí (Sraith VM100 / VM1)

  1 Paraiméadair Bhunúsacha

     -- Cineálacha Ciorcaid: 2-phort (NC / NÍL), 3-phort (N.C. / N.O.)

     -- Struchtúr: Cineál poppet ag gníomhú go díreach le feidhmíocht séalaithe daingean

     -- Sreabhán is Infheidhme: Aer comhbhrúite, gás támh

     -- Raon Brú Oibriúcháin: -100kPa ~ 1.0MPa (folús comhoiriúnach)

     -- Teocht Chomhthimpeallach & Meánach: -5 ~ +60 ℃ (gan icing inmheánach)

     -- Méideanna Snáithe Port: M5, Rc1/8 (NPT1/8 & G1/8 roghnach)

     -- Acmhainn Sreafa: Cv=0.11, achar éifeachtach 2.5mm²

     -- Meáchan Glan: Leagan port taobh 60g, leagan bun-chala 67g (meáchan ultra-éadrom)

     -- Roghanna Leagan Amach Píobáin: Taobh-phort, bunphort

     -- Ceanglas Bealaithe: Oibriú saor ó bhealú

  2. Toisí Foriomlána

     -- Múnla calafoirt taobh: 11 × 36 × 16 mm

     -- Múnla calafoirt bun: 11 × 28 × 25 mm

 Sainmhíniú Ciorcaid & Loighic Oibre (3-phort / 2-phort)

   1. Cineál 3-phort (VM13x, Is Mó Coitianta) · Port 1(P): ionraon soláthair aeir

     -- Port 2(A): Aschur rialaithe

     -- Port 3(R): Calafort sceite

     -- Dúnta NC de ghnáth: Neamhghníomhaithe → P gearrtha amach ó A, A ceangailte le R

     -- Oscail NÍL de ghnáth: Neamhghníomhaithe → P ceangailte le A, A scoite ó R

   2. Cineál 2-phort (VM12x)

     -- Port 1(P): Ionchur sreabhán

     -- Port 2(A): Aschur rialaithe

     -- Loighic Dúnta de ghnáth: Osclaíonn pasáiste aeir nuair a bhrúitear é, gearrann sé amach tar éis é a scaoileadh

Raon iomlán de Chinn Gníomhróra Idirmhalartaithe

 1. Cineál Plunger Díreach Bunúsach

     -- VM130 / VM120: Plunger stróc caighdeánach 4.8mm

     -- VM130U / VM120U: Plunger stróc gearr 2.5mm

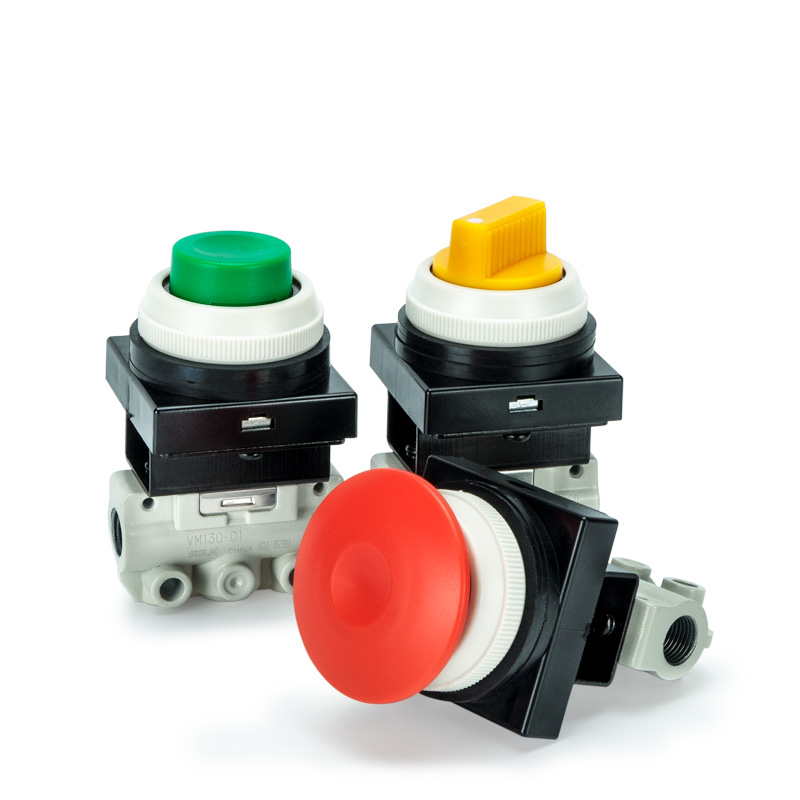

 2. Cineál Pushbutton (Oibriú Jog Lámhleabhar)

     -- VM132 / VM122: Brúchnaipe caighdeánach cothrom

     -- VM132Y / VM122Y: Ceann beacán buí le haghaidh stad éigeandála & ard-infheictheacht

     -- VM132G / VM122G: Brúchnaipe táscaire glas

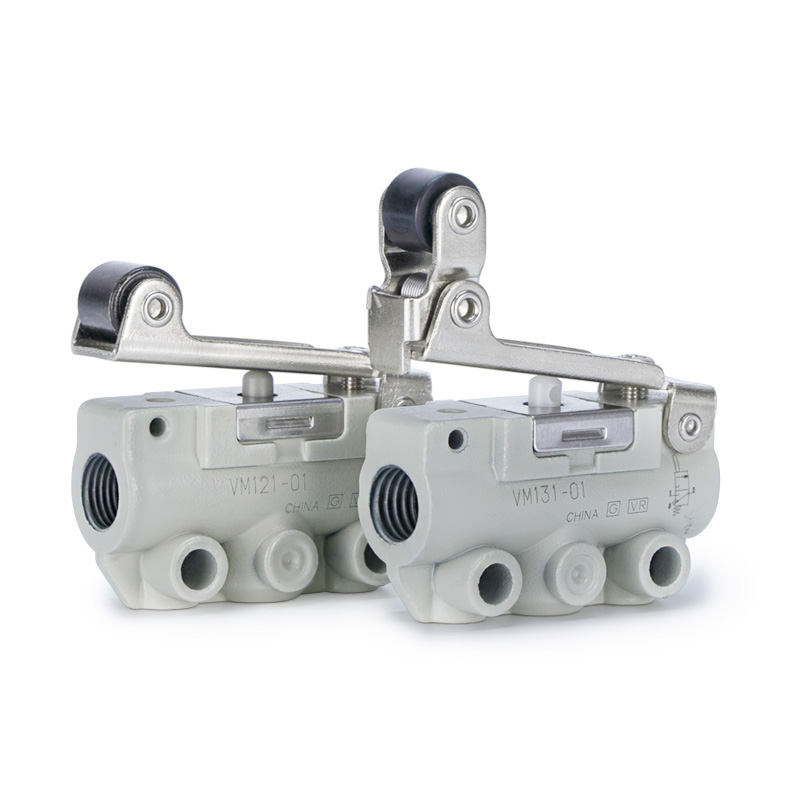

  3. Cineál luamhán sorcóir (Brath Stróc & Teorainn)

     -- VM131 / VM121: Luamhán sorcóir díreach caighdeánach

     -- VM131U / VM121U: Luamhán sorcóir taistil gearr

     -- VM133 / VM123: Luamhán sorcóir frith-aisiompaithe aontreo

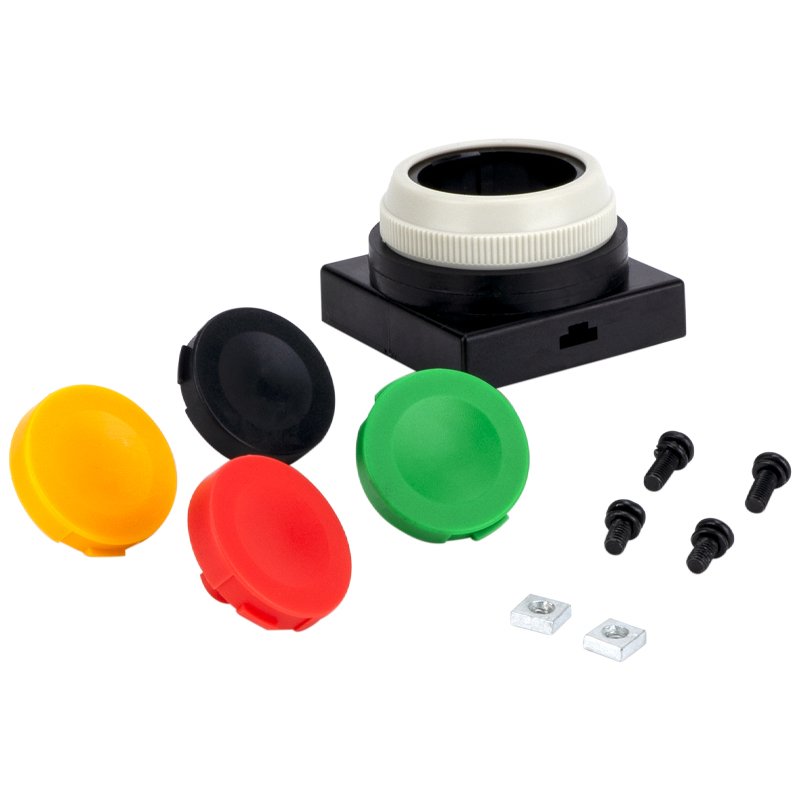

  4. Actuators Breise Roghnacha

     Luamhán insí, luamhán scoránaigh, cnapán rothlach inghlasáilte agus cinn truicear níos saincheaptha

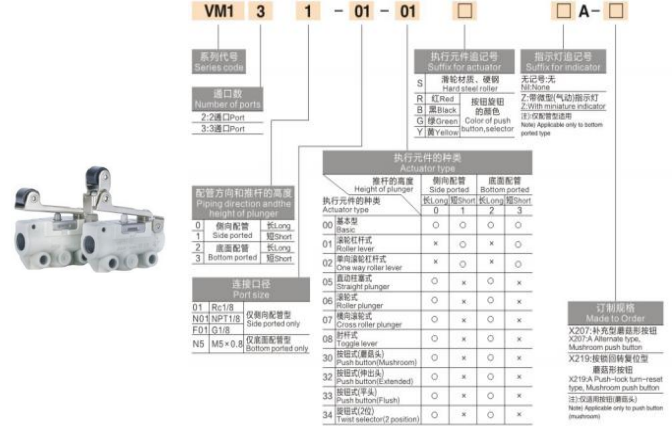

 Míniú Cód Samhail

  1.  (Sampla: VM131-01-01A)

     -- VM131: Ciorcad 3-phort + actuator luamhán sorcóir

     -- 01: Cód snáithe an phoirt (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Leagan amach taobh an phoirt (02 = leagan amach bun an phoirt)

     -- Cód iarmhír: A = caighdeánach; Y= beacán buí; G=cnaipe glas; U = stróc gearr

  2. Múnlaí Caighdeánacha Coitianta

     -- VM131-01-01A: luamhán sorcóir 3-phort, Rc1/8, port taobh (is mó a úsáidtear)

     -- VM132-M5-00A: cnaipe brú cothrom 3-phort, snáithe M5, bunphort

     -- VM130U-01-N01Y: plunger gearr 3-phort, NPT1/8, ceann éigeandála muisiriún buí

Buntáistí Táirge Croí

     -- Ultra-bheag & ultra-éadrom: Níl ach 60g le leithead cúng 11mm, foirfe do leabú meaisín inmheánach agus suiteáil cruachta painéil dlúth

     -- Raon brú uilíoch leathan: Ag luí le bhfolús iomlán suas le brú dearfach 1.0MPa le haghaidh rialú ciorcad ilchuspóireach

     -- Struchtúr marthanach poppet séalaithe: Aerdhíonacht den scoth, saol seirbhíse fada agus friotaíocht láidir éillithe deannaigh

     -- Píobáil agus gléasadh solúbtha: Roghanna taobh / bun-chala, gléasadh taobh, gléasadh bun, bonn lúibín roghnach (VM1-B)

     -- Dearadh saor ó lubrication: Costas cothabhála íseal agus oibríocht lúb aeir glan

     -- Punann iomlán an actuator: Meaitseálann sé bogshodar láimhe, teorainn stróc, stad éigeandála sábháilteachta agus gach cás oibre truicear meicniúil

Cásanna Feidhme tipiciúla

     -- Lasca teorann stróc meaisín: Brath aiseolais ar shuíomh lán-stróc an tsorcóra

     -- Jogáil láimhe & coimisiúnú trealaimh: Cnaipe aeir tástála láimhe ar bhrú painéil

     -- Comhghlasáil sábháilteachta & lúba stad éigeandála: Gníomhaire ceann muisiriún buí le haghaidh sábháilteachta meaisín

     -- Mionphoirt & daingneáin clampála: lascadh aeir clamp / unclamp

     -- Ciorcaid rialaithe folúis: Athrú cobhsaí faoi riocht folúis -100kPa

     -- Trealamh uathoibrithe ginearálta: Comhartha aeir truicear meicniúil & ciorcaid aiseolais suímh

Achoimre ar Phianbhreith a hAon

     Gnéithe comhla poppet meicniúil miniature SOLH VM1 comhlacht dlúth ultra-éadrom 60g, séalaithe poppet iontaofa, bhfolús iomlán ~ raon oibriúcháin 1.0MPa, leagan amach calafoirt dé-thaobh / bun agus cinn actuator idirmhalartaithe iomlán, ag feidhmiú mar an comhla rialaithe aeir truicear meicniúil is fearr le haghaidh gach trealamh uathoibrithe beag.
