VM2 (VM200) Sraith Meánach 2/3 Comhla Poppet Meicniúil Calafoirt

Branda: SOLH le Richge Technology

Suíomh Táirge

     Is comhla poppet meicniúil meánmhéid 2/3 calafort é VM2 (VM200) atá idirmhalartaithe go hiomlán le samhlacha caighdeánach SMC. Ag glacadh le tógáil séalaithe poppet iontaofa, tá cumas ard-sreafa iontach aige (Cv≈0.87), calafort caighdeánach Rc1/4 uilíoch, tógáil láidir tionsclaíochta agus cinnirí iomlána idirmhalartaithe actuator. Is é an comhla rialaithe meicniúil príomhshrutha é chun teorainn stróc a bhrath, oibriú láimhe agus lascadh ciorcad aeir ar gach cineál innealra uathoibrithe.

Croí-Sonraíochtaí Teicniúla

  1 Paraiméadair Bhunúsacha

     -- Cód sraithe: VM200 (ainm gearr VM2)

     -- Cineálacha Ciorcaid: 2-phort (VM22x), 3-phort (VM23x, dúnta de ghnáth NC mar chaighdeán)

     -- Struchtúr: Cineál poppet ag gníomhú go díreach le séalaithe den scoth agus saol seirbhíse fada

     -- Sreabhán Infheidhme: Aer comhbhrúite, gás támh

     -- Raon Brú Oibriúcháin: 0 ~ 1.0 MPa (neamh-chomhoiriúnach le bhfolús)

     -- Teocht Comhthimpeallach & Meánach: -5 ~ +60 ℃ (ní cheadaítear icing)

     -- Snáithe Port: Rc1/4 (02); roghnach NPT1/4 (N02), G1/4 (F02)

     -- Feidhmíocht Sreafa: Achar trasghearrtha éifeachtach 19 mm², CV = 0.87

     -- Glanmheáchan: Samhail chaighdeánach 90 g

     -- Leagan Amach Píobáin: Taobh-chalafort (01), bunchalafort (00)

     -- Riachtanas Bealaithe: Saor ó bhealú; ISO VG32 lubrication ola tuirbín roghnach

  2. Toisí Amuigh Foriomlána (mm)

     -- Leagan port taobh: 17 × 44 × 25

     -- Leagan bun an phoirt: 17 × 44 × 30

Sainmhíniú Ciorcaid & Loighic Oibre (3-phort / 2-phort)

  1. Múnla 3-phort (VM23x, is mó a úsáidtear)

     -- Port 1(P): Príomh-ionraon soláthair aeir

     -- Port 2(A): Aschur comhartha rialaithe

     -- Port 3(R): Calafort sceite

     -- NC Loighic De ghnáth dúnta: Neamhghníomhaithe → P gearrtha amach ó A, A ceangailte le R; Tar éis gníomhú → nascann P le A, gearrann A sceith R

  2. Múnla 2-phort (VM22x)

     -- Port 1(P): Ionchur sreabhán

     -- Port 2(A): Aschur rialaithe

     -- De ghnáth Dúnta: Osclaíonn cainéal aeir nuair a bhrúitear é, gearrann sé díreach tar éis é a scaoileadh

Punann Iomlán Actuator Inmhalartaithe Ceann

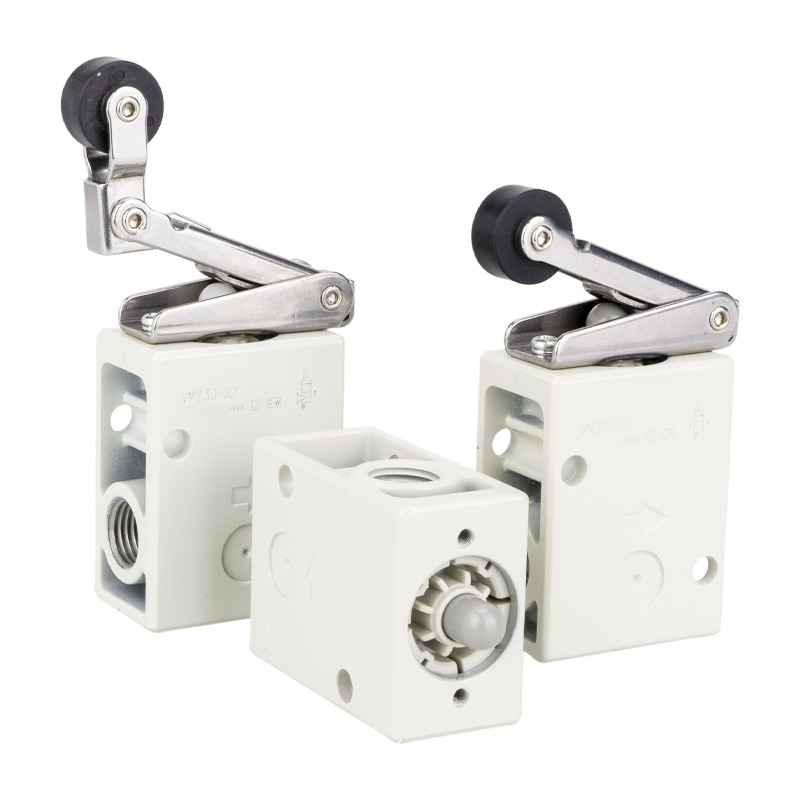

 1. Cineál Lever Roller (Le haghaidh Braite Teorainn Stróc, is Coitianta)

     -- VM231/221: Luamhán sorcóir plaisteach caighdeánach POM

     -- VM231S/221S: Sorcóir cruach cruaite do dhálaí oibre tromshaothair atá resistant a scríobadh

     -- VM233/223: Luamhán sorcóir frith-aisiompaithe aontreo

  2. Cineál plunger Díreach

     VM230/220: Brúchloigteoir caighdeánach díreach

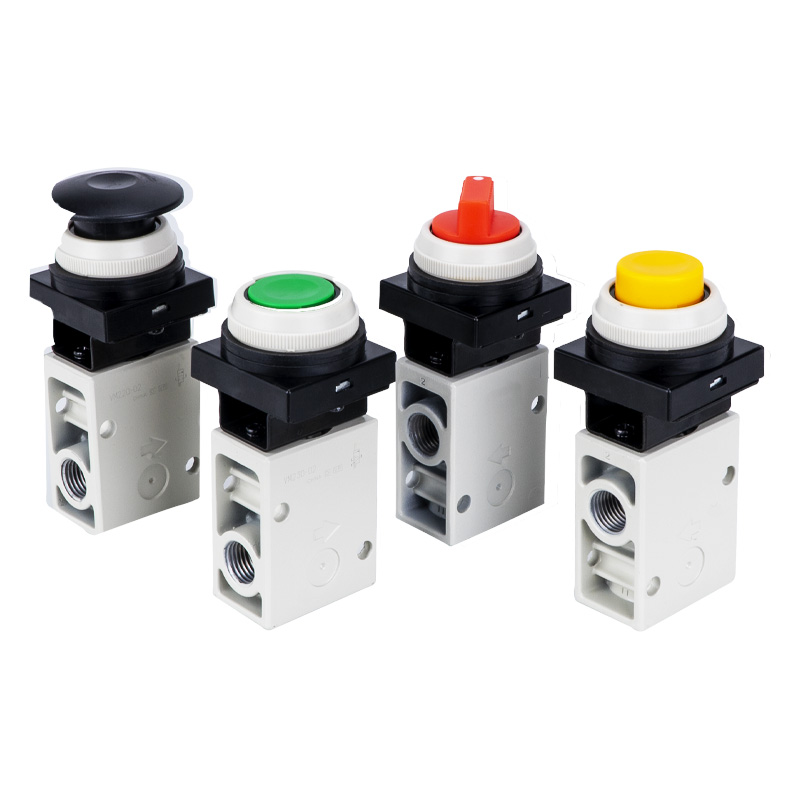

3. Cineál Pushbutton (Le haghaidh Oibríocht Jog Lámhleabhar)

     -- VM232/222: Cnaipe brú caighdeánach cothrom

     -- VM232Y/222Y: Ceann beacán buí ard-infheictheachta le haghaidh stad éigeandála

     -- VM232G/222G: cnaipe brú táscaire glas

 4. Gníomhróirí Speisialta Roghnacha

     Luamhán insí, luamhán scoránaigh, cnapán rothlach inghlasáilte, luamhán déthreo agus cinn truicear saincheaptha eile

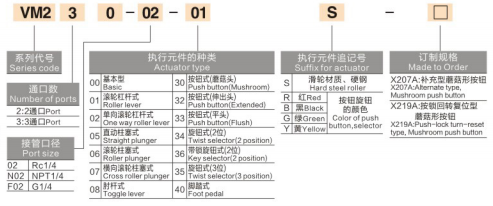

 Míniú Cód Samhail

   1. (Sampla: VM231-02-01S)

     -- VM231: Ciorcad 3-phort + actuator luamhán sorcóir

     -- 02: Méid snáithe an phoirt (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Leagan amach taobh an phoirt (00 = leagan amach bun an phoirt)

     -- S: Rolla cruach cruaite (gan iarmhír = sorcóir caighdeánach POM)

     - Iarmhír datha: A = dubh caighdeánach; Y= beacán buí; G = cnaipe glas

  2. Múnlaí Caighdeánacha Coitianta

     -- VM231-02-01A: 3-phort, sorcóir POM, Rc1/4, port taobh (múnla ilchuspóireach uilíoch)

     -- VM231S-02-01A: 3-phort, sorcóir cruach cruaite, Rc1/4, port taobh (coinníollacha oibre trom-resistant a scríobadh)

     -- VM230-02-00A: 3-phort, plunger díreach, port bun

     -- VM232Y-02-01A: 3-phort, cnaipe stad éigeandála muisiriún buí, port taobh

Buntáistí Táirge Croí

     -- Feidhmíocht meánach ardsreafa: Cv=0.87, cumas sreafa beagnach 8 n-uaire níos airde ná mion-VM1 (Cv=0.11), ag teacht go foirfe le ciorcaid aeroibrithe meánsreafa

     -- Calafort Uilíoch Rc1/4: Méid snáithe príomhshrutha caighdeánach do threalamh uathoibrithe le comhoiriúnacht tras-mhúnla den scoth

     -- Séalaithe poppet iontaofa: Aerdhíonacht maith, friotaíocht éillithe deannaigh, freagra tapa agus saol seirbhíse leathnaithe

     -- Tacaíocht leagan amach píobaireachta dé: Roghanna taobh & bun-chalafoirt le haghaidh leagan amach dlúthphainéil solúbtha a shuiteáil

     -- Clúdach actuator iomlán: Luamhán sorcóir, plunger, cnaipe cothrom agus ceann muisiriún ar fáil chun teorainn mheicniúil, jog láimhe agus stop éigeandála a chlúdach gach cás

     -- Tógáil láidir tromshaothair: Comhlacht comhla miotail; S iarmhír sorcóir cruach cruaite roghnach le haghaidh oibriú crua leanúnach tionsclaíoch

     -- Dearadh saor ó lubrication: Ualach oibre cothabhála íseal, oibriú ciorcad aeir glan agus cairdiúla don chomhshaol

Cásanna Feidhme tipiciúla

     -- Braiteadh teorainn stróc trealaimh: Sorcóir / tábla sleamhnáin a bhrath suíomh iomlán le actuator luamhán sorcóir

     -- Rialú bogshodair: Coimisiúnú meaisín ar an láthair agus oibriú painéil trí bhrúchnaipe

     -- Comhghlasáil éigeandála sábháilteachta: Ceann muisiriún buí le haghaidh scoite tapa ciorcad aeir

     -- Jig & lascadh daingneáin: Clamp / unclamp rialú lúb aeir

     -- Línte táirgeachta uathoibrithe: Comhartha suímh stáisiúin oibre agus ciorcaid chomhghlasála sábháilteachta meicniúla

     -- Innealra pacáistithe, teicstíle agus priontála: Lúba rialaithe truicear meicniúil ard-minicíochta

Comparáid Roghnúcháin: Tábla Tagartha Mear VM1 VS VM2

Achoimre ar Phianbhreith a hAon

     Tá comhla poppet meicniúla SOLH VM2 feistithe le calafort uilíoch Rc1/4, cumas sreabhadh ard Cv = 0.87, actuators idirmhalartaithe raon iomlán agus roghanna píopaí taobh dé / bun, ag feidhmiú mar chomhla rialaithe meicniúil príomhshrutha caighdeánach do gach ciorcad lasctha aeroibrithe uathoibrithe tionsclaíoch.
