Comhla Meicniúla Sraith 5/2-Bhealach VZM500 (VZM5).

VZM500 (VZM5) Sraith 5/2-Bhealach Meicniúla Comhla | Comhla Rialaithe Aeroibrithe Séala Leaisteacha Sreabhadh Meán

Branda: SOLH le Richge Technology | Comhla Aeroibrithe Gníomhaithe Meicniúla 5-Chalafoirt atá Comhoiriúnach le SMC

1. Forbhreathnú Táirge

     Is é an tsraith SOLH VZM5 (VZM500) acomhla rialaithe meicniúil meánmhéide 5/2-bhealach comhoiriúnach go hiomlán le caighdeán SMC. Glacadh le struchtúr róin rubair leaisteacha ard-iontaofachta, tá séalaithe cobhsaí, freagra tapa agus feidhmíocht sreabhadh meánach den scoth le luach CV suas le 0.6. Feistithe le calafort caighdeánach Rc1/8 agus cinnirí actuator roghnach iomlán, tacaíonn sé le truicearú teorainn mheicniúil, rialú jog láimhe agus idirghlasáil ciorcaid sábháilteachta. Le gléasadh coise solúbtha agus suiteáil chomhtháite iomadúil, marthanacht ard-minicíochta agus inoiriúnaitheacht brú leathan, feidhmíonn sé mar mhúnla príomhshrutha caighdeánach do shioncrónú dé-sorcóir, lascadh ciorcad aeroibrithe agus rialú teorann meicniúil i línte táirgeachta uathoibrithe.

2. Sonraíochtaí Teicniúla Croí

3. Sainmhíniú Port & Mód Chuarda

  3.1 Modh Caighdeánach 5/2-Bealach (Dé-Rialú / Rialú Meicniúil)

     1(P) = Port soláthair aeir, 2(A) = Port aschuir dearfach, 3(B) = Port aschuir droim ar ais, 4(EXH) = Port sceite, 5(EXH) = Port sceite. Tuigeann sé aistriú déthreo agus sceite gasta gníomhaithe aeroibrithe.

  3.2 Mód Roghnach 5/3-Bealach (Meánsuíomh)

     Cineál lár dúnta roghnach agus cineál faoisimh brú lár, ag oiriúnú go beacht do shuíomh aeroibrithe, cothabháil brú agus riachtanais rialaithe stróc beacht.

  3.3 Sonraíocht Phoirt Phíolótach

     Glacann calafort píolótach EXH snáithe M5 × 0.8. Tacaíonn an leagan píolótach seachtrach le rialú neamhspleách foinse aeir, atá oiriúnach do rialú aeroibrithe láraithe agus cásanna meaitseála lúb mór-sreafa.

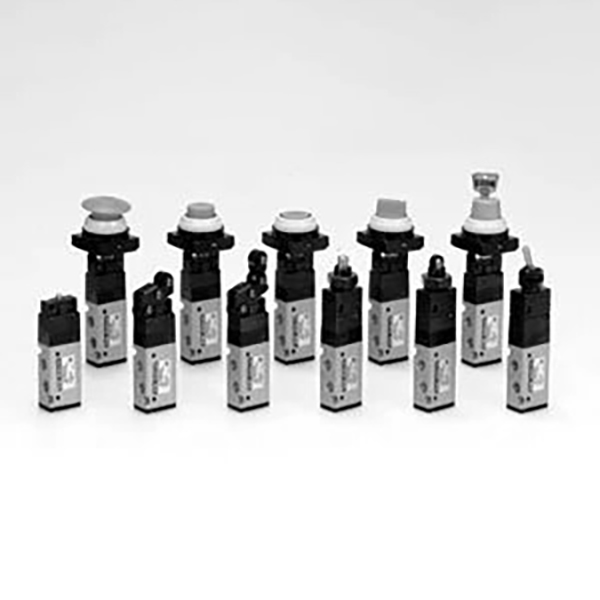

4. Sraith Iomlán Roghanna Ceann Actuator

5. Rialacha Códaithe Samhail & Múnlaí Coiteanna

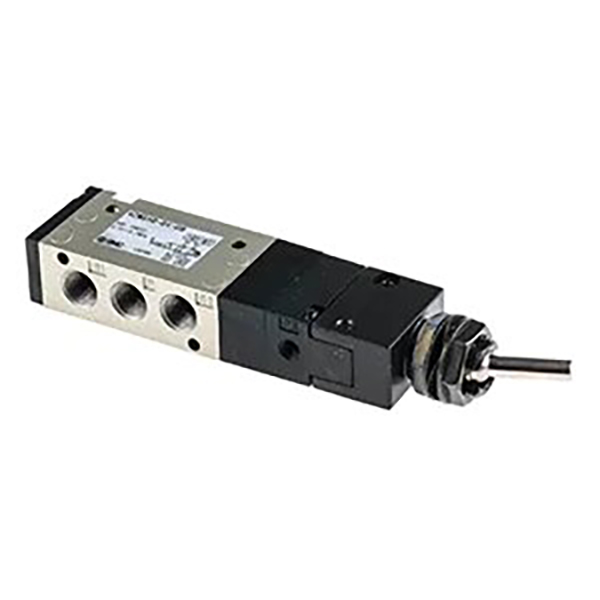

  5.1 Léiriú Múnla (Sampla: VZM550-01-08)

     • VZM550: Comhla meicniúil bunúsach séala leaisteacha caighdeánach 5/2-bhealach

     • Cód Poirt: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Cód Actuator: 08=scoránaigh luamhán; 01=luamhán sorcóir; 30=cnaipe a bhrú; 37= brú-tarraingt

     • Iarmhír Roghnach: -L=le lúibín coise; -3=5/3-bhealach cineál; P=cineál píolótach seachtrach

  5.2 Samhlacha Caighdeánacha Díolachán Te

     • VZM550-01-01: 5/2-bhealach, luamhán sorcóir bunúsach, calafort Rc1/8, is fearr le haghaidh cásanna teorann meicniúil ginearálta

     • VZM550-01-30: 5/2-bhealach, cineál cnaipe a bhrú, calafort Rc1/8, oiriúnach le haghaidh jog trealaimh láimhe agus dífhabhtaithe

     • VZM550-01-37: 5/2-bhealach, cineál brú-tarraingt, calafort Rc1/8, le haghaidh glasáil láimhe agus rialú frith-mhífheidhm

     • VZM550-01-02: 5/2-bhealach, luamhán sorcóir aontreoch, calafort Rc1/8, rialú teorann frith-aisghabhála gairmiúil

6. Buntáistí Táirge Croí

  6.1 Sreabhadh Caighdeánach Meánach Mór

     Feistithe le calafort uilíoch Rc1/8 agus comhéifeacht sreafa Cv=0.6, ag meaitseáil ciorcaid aeroibrithe meán-sreafa go foirfe, ag réadú gníomh sioncrónach cobhsaí dé-sorcóir agus nasc iontaofa ilghníomhairí.

  6.2 Séalaithe Leaisteacha Ard-Chobhsaíochta

     Glacann sé le croí-struchtúr séalaithe leaisteacha comhla rubair comhtháite, ina bhfuil sceitheadh ​​nialasach, brú cobhsaí agus luas freagartha tapa. Seachadann sé shaol seirbhíse fada agus costas cothabhála ultra-íseal faoi choinníollacha oibre tionsclaíocha traidisiúnta.

  6.3 Modhanna Truicear Lánchlúdach

     Clúdaíonn roghanna iomlána actuator lena n-áirítear sorcóir, plunger, luamhán scoránaigh, cineálacha cnaipe agus brú-tharraingt go hiomlán teorainn mheicniúil, truicearú uathoibríoch, dífhabhtú láimhe agus cásanna feidhmchlár comhghlasála sábháilteachta.

 6.4 Suiteáil Solúbtha Éagsúla

     Tacaíonn suiteáil neamhspleách lúibíní coise agus suiteáil braisle lánpháirtithe comhtháite. Is féidir calafoirt EXH treallach a phíobáil le haghaidh sceite, a oiriúnú do leagan amach painéil dlúth agus spás suiteála teoranta.

  6.5 Marthanacht Tionscail Ard-Minicíocht

     Tacaíonn suas le 300c.p.m oibríocht timthriallach ard-minicíochta, le tionchar den scoth agus friotaíocht creathadh. Déanann sé oiriúnú go cobhsaí d'oibriú leanúnach fadtéarmach trealaimh thionsclaíoch trom.

  6.6 Dearadh Inleathnaithe Píolótach Seachtrach

     Fíoraíonn modh rialaithe píolótach seachtrach roghnach rialú foinse aeir iargúlta agus láraithe, ag freastal ar éilimh chomhoiriúnaithe na bpríomhchiorcad mórsreafa agus na gcóras aeroibrithe comhtháite uathoibrithe.

7. Cásanna Iarratais tipiciúla

     • Rialú Sioncrónach Dual-Sorcóir: Gníomh comhoibritheach sioncrónach de sorcóirí dúbailte a chinntiú i dtrealamh uathoibrithe chun comhsheasmhacht reatha a fheabhsú.

     • Athrú Ciorcaid Aeroibrithe: Malartú clampa/díchlamp ar phortaigh agus daingneáin, lascadh stáisiúin agus rialú treo lúb neomatach.

     • Truicear Teorainn Mheicniúil: Spreagadh comhartha in-áit stróc agus cosaint idirghlasála meicniúil trí actuators luamhán sorcóir.

     • Rialú Oibríocht Láimhe: Dífhabhtú trealaimh, tús/stopadh bogshodar láimhe agus rialú láimhe ar an bpainéal trí chineálacha cnaipe agus brú-tharraingt.

     • Ciorcad Cosanta Sábháilteachta: Athshocrú stad éigeandála agus cosaint idirghlasála dorais le hghníomhairí ceann glas agus muisiriún.

     • Uathoibriú Ginearálta Tionscal: Rialú suímh ard-minicíochta agus nascacht il-actuator le haghaidh trealamh pacáistithe, priontála agus déantúsaíochta leictreonaí.

8. Comparáid Roghnú Múnla Sraith VM

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn comhla meicniúil 5/2-bhealach sraith SOLH VZM500 (VZM5).Rc1/8 calafort caighdeánach, Cv0.6 sreabhadh meánach mór, actuators ilfheidhm lán-sraith agus modhanna suiteála solúbtha, is é sin an croí-chomhpháirt chaighdeánach príomhshrutha do chórais uathoibrithe rialaithe sioncrónacha dé-sorcóra agus lascadh ciorcaid aeroibrithe.
