     Cineál VSG Tá breaker ciorcad folúis ardvoltais faoi dhíon oiriúnach chun ualaí éagsúla de natures agus oibríochtaí éagsúla a athrú i gcórais cumhachta le AC 50Hz trí chéim agus voltas rátáilte de 7.2kV-40.5kV. Agus cosaint agus rialú trealaimh leictreachais i bhfostáistí. Is féidir é a fheistiú le Kyn28a agus lascthrealamh eile de chineál láimhe lár-suite, agus is féidir é a fheistiú le lascthrealamh seasta XGN freisin.

     Cineál VSG Ciorcad Ciorcad Fholúis Ardvoltais faoi Dhíon Comhlíonann an Caighdeán Náisiúnta GB1984 “AC Breaker Ciorcad Voltage”, JB/T3855 “3.6 ~ 40.5kV AC faoi dhíon Ciorcad Fholúis Voltage Breaker” agus IEC60056 “Caighdeáin Chuarda AC Voltage AC”. Freastal ar an “10-35kV faoi dhíon-chiorcad an chiorcaid voltais faoi dhíon ag ordú coinníollacha teicniúla”.

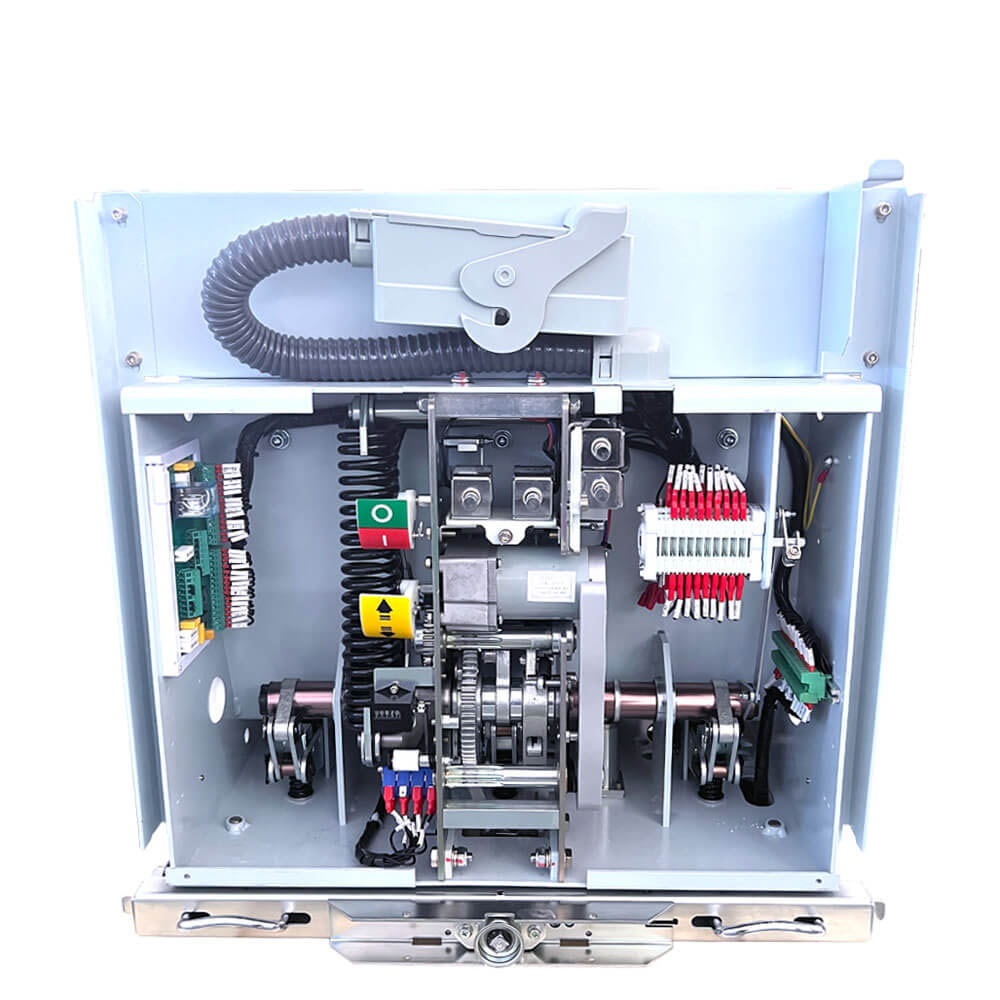

    Úsáideann an mheicníocht VSG CAM (i gcroí -mhodúl na meicníochta) chun an fhearsaid a thiomáint go díreach (sa mhodúl fearsaide fráma) chun an nasc tarchuir a laghdú agus chun éifeachtúlacht tarchuir a fheabhsú (gan nasc hinge). Laghdú a dhéanamh ar ionchur fuinnimh an táirge agus saol seirbhíse an táirge a mhéadú. Suiteáil an príomh -mhodúl ciorcaid, is é sin, comhlánaigh an chumraíocht bhunúsach den bhristeoir ciorcaid i bhfolús. Ansin suiteáil an modúl carranna chassis, an lámh teagmhála, an teagmháil, agus an muinchille inslithe chun cumraíocht an chiorcaid chiorcaid lámhdhéanta a chomhlánú.

Gnéithe teicniúla

1. An chéad ghlúin den chineál láimhe de chineál tógtha sa tSín le cearta intleachtúla neamhspleácha. Tá teicneolaíocht aibithe agus cóimheas ardphraghas/feidhmíochta ann.

2. Glacann na príomhchodanna le plating cóimhiotail nicil-fosfair le friotaíocht caitheamh foirfe agus friotaíocht creimthe.

.

.

Príomh -pharaiméadair theicniúla:

· Leibhéal inslithe rátáilte: 75KV

· Impulse tintreach rátáilte a sheasamh le voltas: 42KV

· Reatha Rátáilte: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Rátáilte Ciorcad Gearr-Chiorcaid Reatha: 25KA, 31.5KA, 40KA

· Ciorcad gearr-chiorcaid rátáilte Reatha (Buaic): 63ka, 80ka, 100ka

· Fad gearr-chiorcaid rátáilte: 4 soicind

· Seicheamh oibriúcháin rátáilte: O-0.3S-CO-180S-CO nó O-180S-CO-180S-CO (40ka)

· Banc toilleora aon-ar-ais rátáilte Reatha Reatha: 630A/400A

· Líon na n-oibríochtaí ag sruth briste gearr-chuaird rátáilte: 30 uair

· Am Deiridh: 30-70ms

· Am oscailte: 20-50ms

· Saol meicniúil: 30,000 oibríocht

· Voltas stórála agus oibriúcháin fuinnimh rátáilte: AC220/110V, DC220/100V

· Bearna teagmháil: 11 ± 1mm

· Overtravel na teagmhála: 3.5 ± 0.5mm

· Meánluas deiridh: 0.5-0.8m/s

· Meánluas oscailte: 0.9-1.2m/s

· Teagmháil a dhéanamh le ham preab ag dúnadh: ≤2ms

· Am sioncrónaithe le haghaidh oscailt agus dúnadh trí chéim: ≤2ms

· Friotaíocht Príomhchiorcaid: ≤50μω (630A), ≤45μΩ (1250A), ≤35μω (1600-2000A), ≤25μΩ (2500A agus thuas)

Gnéithe Táirgí:

· Infheidhmeacht leathan: Tá na meicníochtaí oibriúcháin modúlach VCB vsg-12 tar éis an chiorcaid fholús ardvoltais faoi dhíon oiriúnach do thimpeallachtaí éagsúla agus tá sé an-oiriúnach d'iarratais a éilíonn oibríochtaí minic agus iontaofacht ard i gcórais cumhachta.

· Dearadh Modúlach: Úsáideann an mheicníocht oibriúcháin dearadh modúlach, ag soláthar áise athsholáthair agus tionóil thapa.

· Sábháilteacht agus iontaofacht: Tá feidhmíocht leictreach den scoth ann, ag cosaint agus ag rialú trealaimh cumhachta go hiontaofa.

· Saol meicniúil fada: Le saol meicniúil ard, is féidir leis tréimhsí úsáide sínte a sheasamh.

Dearadh Ard: Gnéithe cosúil le Bearna Teagmhála agus Teagmhála Teagmhála Cinntigh ardfheidhmíocht agus iontaofacht.

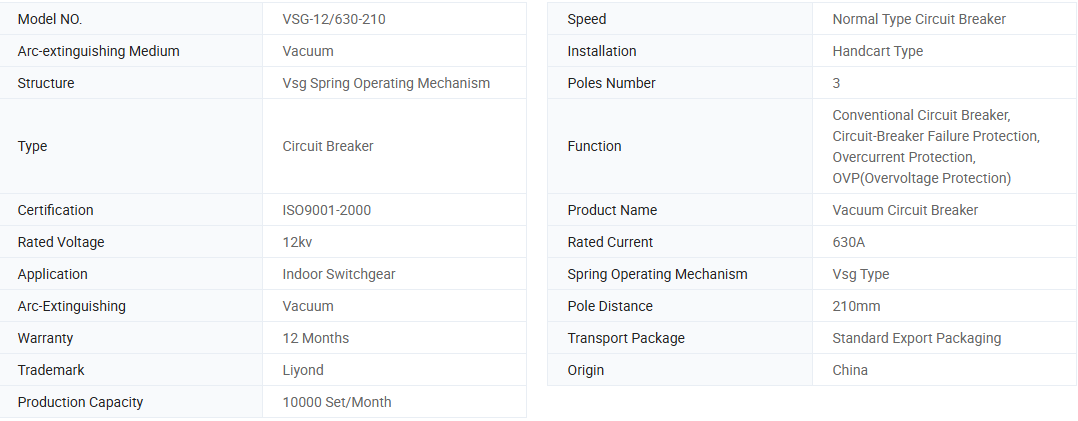

Eolas bunúsach.

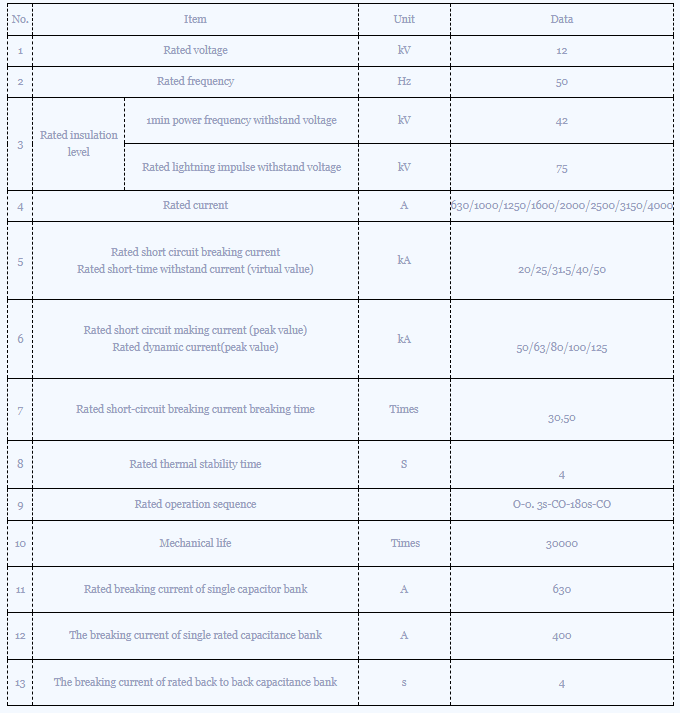

Paraiméadar teicniúil

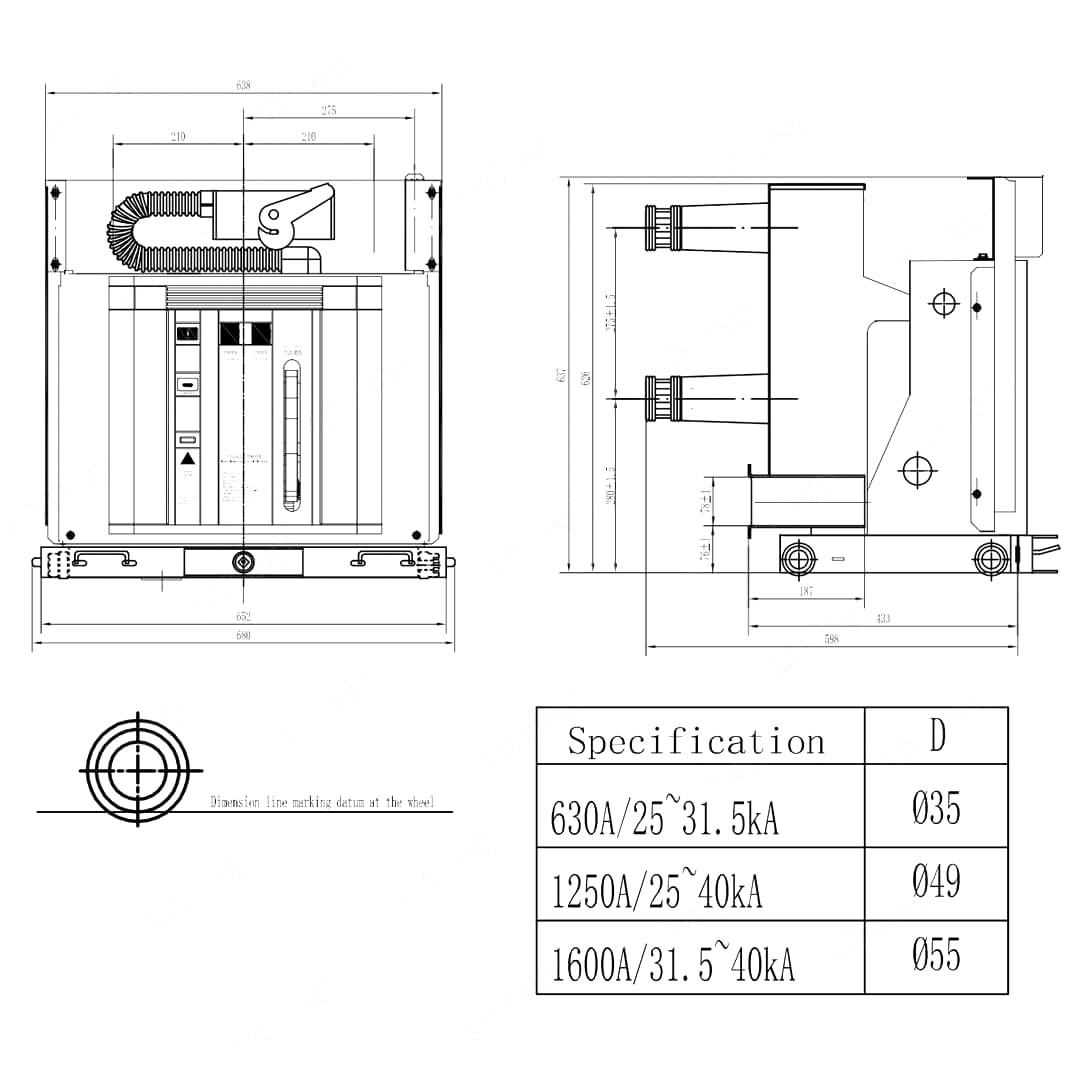

Líníocht tríthoiseach:

An timpeallacht oibriúcháin:

· Teocht chomhthimpeallach: Gan níos mó ná +40 ° C, nach lú ná -15 ° C (ní cheadaítear stóráil ag -30 ° C).

· Airde: Gan níos mó ná 1000m.

· Taiseachas coibhneasta: Meán laethúil nach mó ná 95%, meán míosúil nach mó ná 90%. Brú gaile sáithiúcháin an mheáin laethúil nach mó ná 22 × 10-3MPa, meán míosúil nach mó ná 18 × 10-3MPa.

· Déine seismeach: Gan a bheith níos mó ná leibhéal 8.

· Láithreáin iarratais: Oiriúnach le húsáid in áiteanna gan tine, pléascanna, truailliú dian, creimeadh ceimiceach, agus creathadh dian.

Teagasc ordaithe

1.

2. Cineál agus sonraíocht an voltais seirbhíse

3. Ainm agus Cainníocht na gCodanna Spádacha
