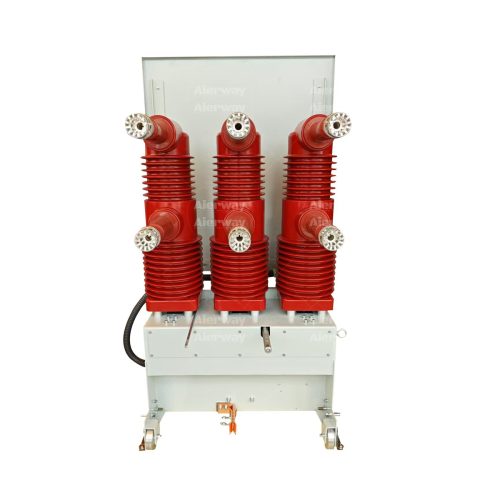

35KV Ciorcad Ciorcaid Fholúis Suite le Meicníocht Oibriúcháin an Earraigh VBI
VSG-40.5 Sraith Is cineál nua de 50Hz trí chéim 50Hz é Breaker Ciorcad Fholúis de réir an choincheapa dearaidh uathúil agus in éineacht le héileamh agus forbairt an mhargaidh, is féidir é a chur ar fáil do fhiontair thionsclaíocha agus mhianadóireachta, gléasra cumhachta agus fostóir mar rialú agus cosaint trealaimh leictreach, agus tá sé oiriúnach le haghaidh oibríochta minicíochta.
VBI Is feiste faoi dhíon é breaker ciorcad folúntais ardvoltais faoi dhíon le AC 50Hz trí chéim agus voltas rátáilte de 40.5kV. Is féidir é a úsáid chun trealamh leictreach a rialú agus a chosaint i bhfiontair thionsclaíocha agus mianadóireachta, i ngléasraí cumhachta agus i bhfostáistí, go háirithe i gcás áiteanna a bhfuil oibríochtaí minic acu. Is féidir le foirm suiteála an chiorcaid chiorcaid sa chomh-aireacht lasc a bheith ina chineál seasta nó ina chineál in-aistarraingthe atá suiteáilte ar thralaí. Is é an rogha is fearr é chun córais tarchuir agus dáilte ardvoltais a rialú agus a chosaint.

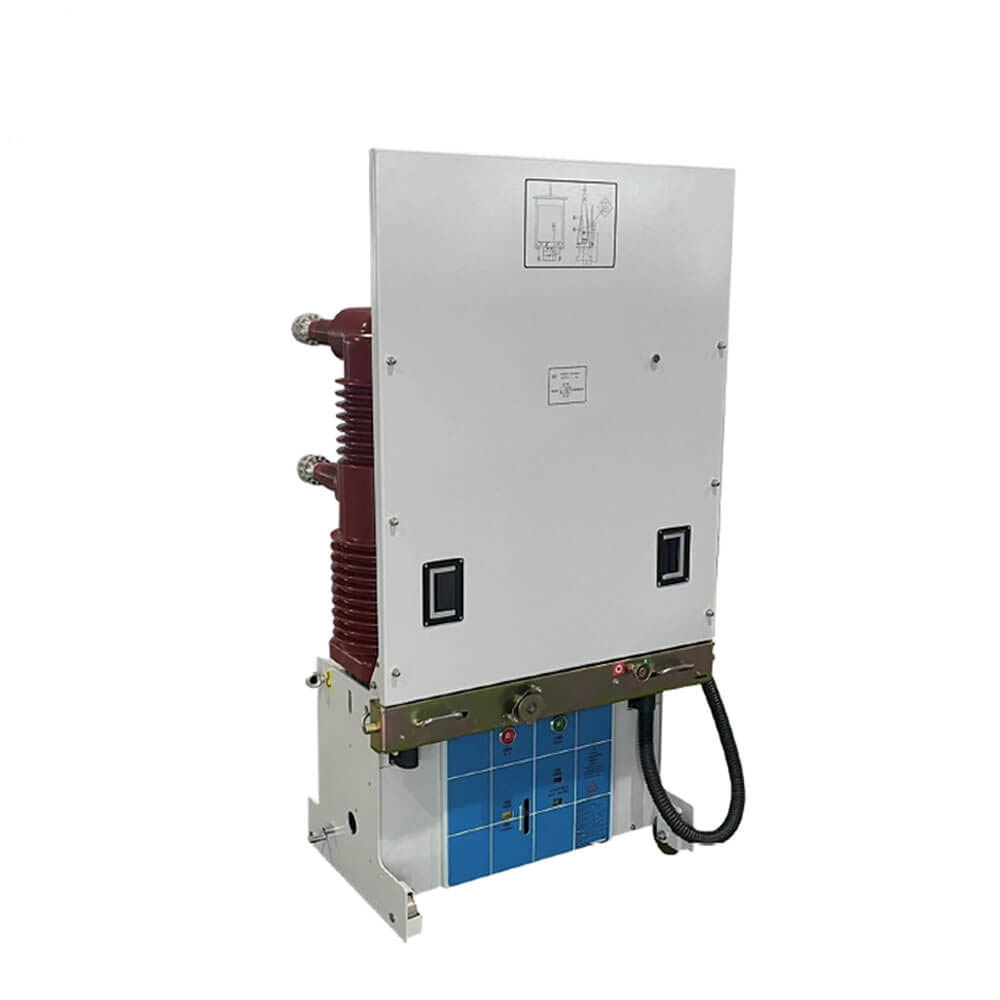

Is gléas lasctha ardfheidhmíochta, meánach-voltais é an breaker ciorcad folúis atá suite ar an urlár VBI-40.5 atá deartha chun cosaint agus rialú iontaofa ar chórais leictreacha a rátáiltear ag 40.5kV. Trí úsáid a bhaint as ardteicneolaíocht idirghabhálaithe i bhfolús, cinntíonn sé múchadh stua éifeachtach, cothabháil íosta, agus saolré oibríochtúil fada. Tá sé oiriúnach do líonraí dáilte cumhachta, do phlandaí tionsclaíocha agus do fhostáisiúin, comhcheanglaíonn an breaker seo tógáil láidir le hoibriú atá éasca le húsáid.

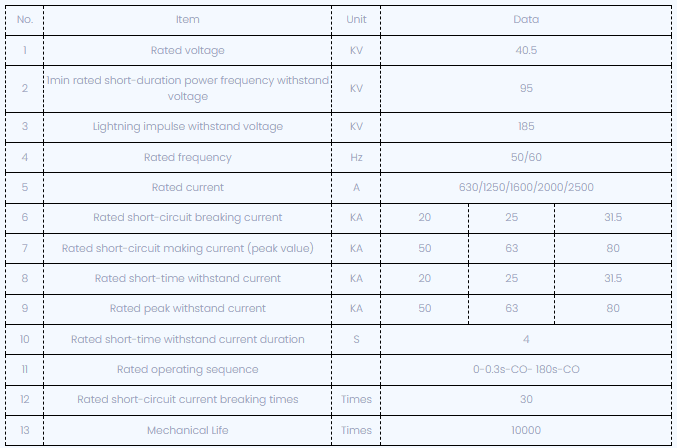

Rátáil reatha:Suas le 2500A leanúnach, 31.5Ka Cumas briste gearr-chiorcaid.
Interrupter i bhfolús:Séalaithe go heirméiteach, saor ó chothabháil, agus atá neamhdhíobhálach don chomhshaol (gan aon ghás SF₆).
Meicníocht:Meicníocht earraigh-oibrithe nó mótair 储能 储能 le haghaidh dúnadh/oscailt thapa (<50ms).
Sábháilteacht:Dearadh frith-duillín comhtháite, idirghabhálacha meicniúla/leictreacha, agus lasca talún.
Comhlíonadh na gCaighdeán:Buaileann sé le IEC 62271, GB/T 1984, agus ANSI C37.04.
3.1 seiceálacha réamh-suiteáilte
Fíoraigh pacáistiú slán agus gan aon damáiste fisiciúil.
Deimhnigh riachtanais an chórais a mheaitseálann paraiméadair rátáilte.
Cinntigh bunús coincréite saor ó chreathadh.
3.2 céimeanna gléasta
Faigh an breaker ar an urlár ag baint úsáide as boltaí ancaire (M16 molta).
Ceangail na barraí busanna príomhúla le suíomhanna chasmhóiminte in aghaidh na specs déantóra (m.sh., 50Nm).
Cáblaí rialaithe tánaisteach sreinge go críochfoirt (lipéadaithe “Open/Close Coil,” “Teagmhálacha Cúnta”).
Talamh an chassis breaker go daingean (friotaíocht talún ≤4Ω)
4.1 Oibriú Lámhleabhar
Dúnadh: Rothlaigh an láimhseáil láimhe deiseal go dtí go ndeimhníonn “cliceáil” rannpháirtíocht.
Oscailt: Brúigh an cnaipe “Turas” dearg nó tarraing an luamhán turais mheicniúil.
4.2 Oibriú Leictreach
Cuir 220VDC/110VAC i bhfeidhm ar an gcorna deiridh (cuisle móiminteach) le haghaidh cianrialtáin.
Bain úsáid as an lasc roghnóir áitiúil/iargúlta le haghaidh mód.
4.3 Táscairí & Aláraim
Glas faoi stiúir: Briseadh dúnta.
LED RED: Oscailte/Tripped Breaker.
Teagmhálacha Aláraim: Trigger do Chaillteanas Brú SF₆ (má tá sé feistithe) nó an Earraigh
5.1 seiceálacha gnáthaimh
Iniúchadh a dhéanamh ar theagmhálacha gach 5,000 oibríocht (trí ViewPort).
Bealaithe páirteanna gluaiseachta go bliantúil le ramhar ardteochta.
Friotaíocht inslithe tástála (> 1000mΩ @5kv).
5.2 Saincheisteanna Coiteanna
Mainneachtain dúnadh: Seiceáil cumhacht rialaithe, muirear earraigh, nó coinníollacha idirghlas.
Téamh iomarcach: naisc níos doichte; Tomhais Friotaíocht Teagmhála (<50μω).
Dí-fhuinnmhiú an breaker sula ndéantar seirbhísiú.
Níor chóir ach pearsanra oilte a dhéanamh cothabhála.
Ná bí ag obair le damáiste infheicthe ná le torann neamhghnácha.
Diúscairt idirghabhálaithe folúis mar dhramhaíl leictreonach (neamhghuaiseach).
Athchúrsáil miotail agus plaistigh in aghaidh na rialachán áitiúil.
 |
 |

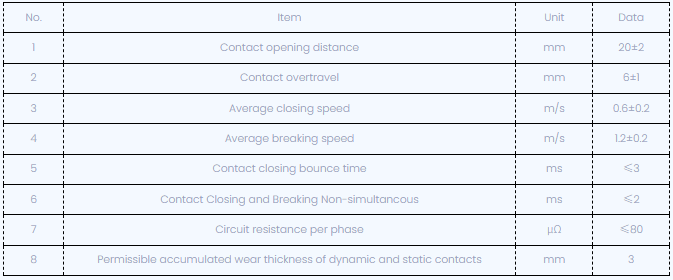

Tar éis an breaker ciorcaid a choigeartú, taispeántar na paraiméadair thréithiúla mheicniúla thíos:
1. Teocht chomhthimpeallach: -10c ~ +40C (ceadaíonn sé stóráil agus iompar ag -30 céim centigrade);
2. Taise Timpeallachta: Níor chóir go mbeadh meán taise an lae níos mó ná 95%. Níor chóir go mbeadh meán -taise na míosa níos mó ná 90%;
3. Brú gaile sáithithe: Níor chóir go mbeadh meánbhrú lae níos mó ná 2.2kpa; Níor chóir go mbeadh meánbhrú na míosa níos mó
ná 1.8kpa;
4. Airde: ≤1500m;
5 déine crith talún: ≤8 céim;
6. Ba chóir é a shuiteáil san áit gan tine, pléascadh, creimeadh tromchúiseach, agus creimeadh ceimiceach agus creathadh foréigneach.
C1: An monaróir nó trádálaí tú?
A1: Is déantúsóir gairmiúil ceannródaíoch muid.
C2: Cá fhad atá do thimthriall seachadta?
A2: Braitheann sé ar riachtanais agus ar chainníocht do tháirge. Go ginearálta, tá gá le 5 go 10 lá oibre lena seachadadh
C3: Cad é do sheirbhís iar-dhíolacháin?
A3: Is féidir linn ceisteanna úsáideoirí a fhreagairt a gcuid fadhbanna a réiteach 24 uair sa lá, agus tacaíocht theicniúil chuimsitheach a sholáthar dár gcuid táirgí go léir go pras.
C4: Conas a réitíonn tú fadhbanna cáilíochta?
A4: Tabhair grianghraif mhionsonraithe de na fadhbanna cáilíochta le do thoil. Déanfaidh ár ranna cigireachta teicniúla agus cáilíochta anailís orthu. Tabharfaimid réiteach sásúil laistigh de 2 lá.
C5: An nglacann tú le seirbhísí saincheaptha?
A5: Cuirimid seirbhísí OEM/ODM ar fáil agus is féidir linn do lógó a phriontáil ar na táirgí. Is féidir lenár bhfoireann ghairmiúil teicniúil agus luachana tionscadail shásúla a sholáthar de réir do líníochtaí agus do pharaiméadair.
