Comhla Solenóideach Sreabhán 2S Sraith 2/2 Bhealach (Gníomhaíocht Dhíreach + Píolótach-Oibrithe)

Branda:SOLH le Richge Technology

Forbhreathnú Táirge

  1. Tá sraith SOLH 2S comhlaí solenoid stoptha sreabhach dúnta 2/2-bhealach de ghnáth, roinnte ina dhá líne táirge iomlán:

     -- 2S Gníomhach Díreach (030 / 050 sraith bheag orifice)

     -- Píolótach 2S (150 ~ 500 sraith mhór orifice)

  2. Deartha do rialú uathoibríoch ar / as uisce glan, aer comhbhrúite, ola bhealaithe, leacht gearrtha fuaraithe agus píblínte leacht lag creimneach. Struchtúr comhtháite dlúth le séalaithe sceitedhíonach; tacaíonn cornaí le fuinneamh leanúnach fadtéarmach.

     -- Cineál gníomhaithe díreach: Oscailt iomlán faoi bhrú difreálach nialasach 0MPa, atá oiriúnach do bhrainsí micrea-sreabhán ísealbhrú

     -- Cineál píolótach: tolladh mór & cumas sreafa ard do phríomhphíblínte soláthair le méideanna móra píopaí

  3. Meaitseáil go forleathan le ciorcaid fuaraithe uirlisí meaisín, glanadh línte spraeála, córais draenála comhbhrúiteoir aeir, trealamh cóireála uisce, uathoibriú sreabhán pacáistithe bia.

Dhá Líne Táirge Aicmiú Iomlán: NC Gníomhach Díreach VS Píolótach-Oibrithe NC

 1. 2S Gníomhach Díreach Dúnta de ghnáth (Samhail Samhail: 2S-L030-08)

     -- Prionsabal Oibre:Uimh seomra aer píolótach cúnta; tarraingíonn corna leictreamaighnéadacha an gas armature go díreach chun suíochán na comhla a oscailt / a dhúnadh. Oscailte go hiomlán fiú faoi bhrú uisce / aeir náid 0MPa.

        * Cumhacht Off: Brúigh an earraigh séala chun leacht píblíne a ghearradh go hiomlán；

        * Cumhacht AR: Tarraingíonn coil armature aníos chun calafort comhla a oscailt le haghaidh sreabhán

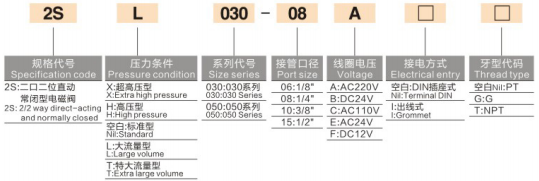

    -- Riail Chódaithe Samhail a chríochnú:2S - Iarmhír Brú - Sraith Méid - Snáithe Port - Voltas Coil - Cineál Sreangaithe - Caighdeán Snáithe

        * 2S: Comhla solenoid NC 2/2 ag gníomhú go díreach

        * Iarmhír de ghrád brú: Bán = Caighdeánach / L = Sreabhadh Mór / T = Sreabhadh Mór Breise / H = Ardbhrú / X = Brú Ard Breise

        * Sraith méid: 030 (mion), 050 (meán beag)

        * Cód poirt: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Cód voltais: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Sreangú: Blank = soicéad breiseán DIN, I = cineál luaidhe sreinge cábla

        * Snáithe: Bán = snáithe taper PT, G = G comhthreomhar BSPP, T = snáithe Meiriceánach NPT

     -- Buntáistí:

        * Tosú brú difreálach nialasach, gan aon íosteorainn brú oibriúcháin, oibríocht chobhsaí do mhicrea-chiorcaid sreabhán ísealbhrú

        * Comhlacht ultra-dhlúth, uillinn gléasta treallach gan srian domhantarraingthe

        * Freagra gasta milleasoicind do thimthriallta tapa lasctha as feidhm

     -- Cásanna Feidhmchláir:

       Sprae ola fuaraithe uirlis meaisín CNC beag, spraeála micrea meaisín níocháin mion, scoite micrea aeir / uisce trealaimh 3C, soláthar uisce cúnta i bhfolús, píblínte brainse beaga (G1/8 ~ G1/2).

  2.  2S Sraith Phíolótach a Oibrítear de ghnáth

     -- Prionsabal Oibre:Orifice rialaithe píolótach mion-tógtha i; ag brath ar mheánbhrú píblíne chun an príomh-scairt/spól a ardú. Brú difreálach íosta 0.05MPa ag teastáil le haghaidh oscailt iomlán. Ní rialaíonn coil ach poll bleed píolótach beag le tomhaltas ísealchumhachta.

        * Cumhacht AS: Séalaithe poll píolótach, comhbhrú brú in aghaidh an tsrutha an príomhshéala chun píblíne a dhúnadh

        * Cumhacht ON: Bleeds brú seomra píolótach, ardaíonn brú meánach príomh-spól le haghaidh ard-toirte sreabhadh sreabhach; méid uasta orifice suas go dtí Φ50 (orlach G2)

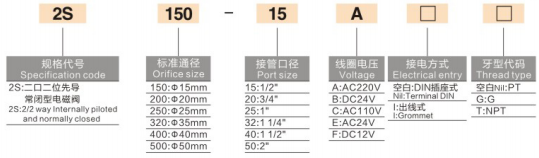

     -- Riail Chódaithe Samhail a chríochnú:2S - Méid Orifice - Snáithe Port - Voltas Coil - Cineál Sreangaithe - Caighdeán Snáithe

        * 2S: Comhla solenoid NC píolótach 2/2 bhealach

        * Méid fráma Orifice: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Cód poirt: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Cóid voltais / sreangaithe / snáithe ag teacht go hiomlán le leaganacha gníomhacha dírí

    -- Buntáistí:

        * Toradh mór díreach tríd, ráta sreafa ultra-ard, titim brú íosta don phíblíne le haghaidh príomhlíonra soláthair uisce/aeir láraithe uile-líne

        * Tiomáineann corna bídeach íseal-wattage comhlacht comhla tollta mór, giniúint teasa íseal, oiriúnach le haghaidh oibríocht leanúnach 24h gan stad

        * Níl an cainéal sreafa leathan éasca le clog, comhoiriúnach le huisce fuaraithe a scaiptear go tionsclaíoch ina bhfuil mioníonachtaí ar fuaidreamh

     --Cásanna Feidhmchláir:

        Príomhphíblínte iontógála/draein an chomhbhrúiteora aeir, príomhchiorcaid glantacháin spraeála an líne cóimeála mór, píopaí ceanntásca cóireála uisce mórchóir, príomhlínte ola fuaraithe trealaimh stampála, córais soláthair uisce tionsclaíochta tromshaothair.

Gnéithe Táirge Comhroinnte Uilíoch (Díreach + Píolótach Oibrithe)

  1. Caighdeán De ghnáth Dúnta (NC) Réamhshocrú Monarcha Feidhm

     Múchadh uathoibríoch nuair a ghearrtar an chumhacht, cuireann sé cosc ​​ar ró-shreabhadh agus sceitheadh ​​sreabhán le linn múchadh trealaimh ar mhaithe le sábháilteacht an chórais níos airde.

  2. Ábhair Shéala Ilroghnacha

     -- Rubar nítríle caighdeánach NBR: Uilíoch le haghaidh uisce, aer, ola bhealaithe

     -- Roghnach EPDM eitiléine próipiléin: Aigéad-resistant / alcaile, uisce te & sreabhán glan de ghrád bia tiomnaithe

  3. Durable Ard-Teocht Íseal-Cumhacht Coil

     Coil inslithe teasa-resistant le haghaidh fuinneamh leanúnach fada, insliú cobhsaí frith-dhó; roghanna dé-sreangaithe (soicéad DIN / luaidhe sreang) le haghaidh leagan amach solúbtha comh-aireachta.

  4. Caighdeáin Ilnáisiúnta Snáithe le haghaidh Onnmhairithe

     PT taper na Breataine, G BSP comhthreomhar, snáithe Meiriceánach NPT roghnach, ag luí le uathoibriú intíre agus línte táirgeachta thar lear.

  5. Saincheapadh Iomlán Brú Grádaithe

     Tacaíonn sraith gníomhaithe díreach le saincheaptha sreabhadh caighdeánach / mór / brú ard / seach-ard; sraith phíolótach rátáilte ó dhúchas do ghnáthbhrú sreabhán tionsclaíoch 0.05~1.0MPa.

  6. Gléasta Uilíoch Gan Domhantarraingt

     Is féidir é a shuiteáil ingearach, cothrománach nó inverted, oireann leagan amach inmheánach comh-aireachta leictreach gann.

Tábla Sonraíochtaí Teicniúla Ginearálta Aontaithe

D'oibrigh Píolótach Díreach VS Tábla Iomlán Roghnúcháin Comparáide

Cásanna Feidhme tipiciúla Deighilte

  1. Raon Feidhme NC Gníomhach Díreach

     -- Instealladh ola fuaraithe aon phointe & spraeála micrea le haghaidh uirlisí meaisín CNC beaga

     -- Soláthar uisce cúnta folúis & mionchiorcad aeir ar / as do threalamh uathoibrithe 3C

     -- Meaisíní glantacháin ultrasonaic bheaga, lúba rialaithe sreabhán micrea saotharlainne

     -- Brainse cothabhála trealaimh, lasc aon phointe uisce / gáis le haghaidh daingneáin bheaga

  2.Raon Feidhmchlár NC Píolótach-Oibrithe

     -- Drain meaisín iomlán an chomhbhrúiteora aeir & múchadh an phríomhphíblíne aeir

     -- Príomhchiorcad rialaithe uisce le haghaidh trealamh glantacháin spraeála mór líne cóimeála

     -- Trealamh cóireála uisce mórchóir & píopaí header fuaraithe ard-sreafa a scaiptear

     -- Pacáistiú bia, trealamh ceimiceach príomh-chomhla stoptha sreabhán tollta mór

Croírialacha Breithiúnais Roghnúcháin

     -- Brú statach píblíne ＜0.05MPa, soláthar sreabhán micrea-uaine → Ní mór 2S ag gníomhú go díreach a roghnú

     -- Méid an phíobáin ≥G1/2, ceanntásc ard-sreafa, brú fadtéarmach cobhsaí uisce/aeir → Roghnaigh píolótach 2S

     -- Uisce te, bia-grád, aigéad lag / meán alcaile: Sonraigh séala EPDM agus tú ag ordú

     -- Sreangú láraithe taobh istigh den chomh-aireachta rialaithe meaisín: Tabhair tosaíocht do chineál sreangú soicéad DIN

     -- Trealamh tais lasmuigh: Roghnaigh cineál luaidhe sreinge le gland cábla uiscedhíonach

Réitigh Ciorcaid Aeroibrithe & Sreabhán Comhlánaithe

  1. Ciorcad Brainse Fuarú Beaga

     -- Aonad aersheirbhíse AFC → Comhla solenoid sraith 3V 3/2 → Feadánra PU → Comhla gníomhú díreach 2S (rialú lúb uisce fuaraithe)

  2. Ciorcad Ceannteidil Príomh-Uisce Meaisín Comhlánaigh

     -- Píobán umar uisce / comhbhrúiteoir aeir → Comhla tollta mór píolótach 2S → línte brainse spraeála il-stáisiúin

  3. Ciorcad Ceardlann Sreabhán Pléascadh-Proof

     -- Aonad cóireála foinse aeir cruthúnas pléascadh → Comhla 3-bhealach cruthúnas pléascadh 50-VPE + comhla píolótach 2S corna pléascadh-cruthúnas saincheaptha

Achoimre ar Phianbhreith a hAon

     Scoilteann comhla solenoid sreabhach dúnta de ghnáth sraith SOLH 2S 2/2 isteach i múnla orifice beag gníomhaithe díreach tosaithe nialasach agus malairt mhór tollaidh ard-sreabhadh ísealchumhachta faoi oibriú píolótach, le rónta roghnacha NBR/EPDM, comhoiriúnacht il-snáithe ilvoltais, a úsáidtear go forleathan le haghaidh uisce uathoibríoch, aer, rialú stoptha ola ar threalamh meaisín, línte pacáistithe uathoibrithe, níocháin,
