Comhla Solenoid Aeroibrithe Sraith 3/2 | Comhla Rialaithe NC/NÍL Oibrithe Díreach & Píolótach

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Comhéadan Struchtúrtha

     Is caighdeán é an tsraith SOLH 3VComhla solenoid treorach 3/2 bhealach rialaithe go leictreach ar fáil idíreach-ghníomhaíocht aguspíolótach-oibriú struchtúir. Deartha go sonrach le haghaidh rialú sorcóir aonghníomhaithe, lascadh ciorcad aeroibrithe agus rialáil córas bhfolús, soláthraíonn sé dhá chroí-chumraíocht: De ghnáth Dúnta (NC) agus De ghnáth Oscailte (NÍL). Le comhlacht cóimhiotal alúmanaim durable, struchtúr dlúth, freagra tapa agus tosaithe brú náid roghnach, feidhmíonn sé mar chomhla rialaithe uilíoch caighdeánach do chórais uathoibrithe aeroibrithe miniature.

  1.1 Sainmhíniú Caighdeánach 3/2 Bealach Port

     • P Port: Príomh-ionraon aeir

     • A Port: Calafort oibre, ceangailte le sorcóirí aeroibrithe aonghníomhaithe nó soic folúis

     • R Port: Port sceite aeir, suiteáil muffler le haghaidh laghdú torainn

  1.2 Aicmiú Tiomána & Struchtúrtha

     • Mód Tiomána: Gníomhú díreach leictreamaighnéadach / oibriú píolótach roghnach

     • Cineál Sraith: Gníomhú díreach (3V1/3V2); Oibriú píolótach (3V100/3V200/3V300)

     • Ábhar Coirp: Cóimhiotal alúmanaim ard-neart, éadrom agus buan

2. Prionsabal Oibre Comhla Slí 3/2

     Glacann an tsraith 3V dearadh rialaithe aon-coil, roinnte i gcineálacha NC agus NÍL le loighic oibre go hiomlán neamhspleách, a úsáidtear go forleathan le haghaidh athshocrú uathoibríoch sorcóir agus rialú ciorcad bhfolús.

  2.1 De Ghnáth Dúnta (NC) – An Cineál is Coitianta

  Múnlaí Infheidhme: 3V110, 3V210, 3V310

     • Stát Athshocraigh Cumhachta: Séala athshocrú an earraigh an calafort inlet P; Déanann Port A cumarsáid le Port R le haghaidh sceite, gan aon bhrú aschuir.

     • Cumhacht-ar Stát Oibre: Tarraingíonn fórsa leictreamaighnéadach croí na comhla chun athrú; Nascann inlet P le calafort oibre le haghaidh soláthar aeir; Tá calafort sceite R dúnta go hiomlán.

  2.2 Cineál Oscailte (NO).

  Múnlaí Infheidhme: 3V120, 3V220, 3V320

     • Stát Athshocraigh Cumhachta: Déanann P inlet cumarsáid le calafort oibre le haghaidh soláthar leanúnach aeir; Tá calafort sceite R dúnta.

     • Cumhacht-ar Stát Oibre: Tá port inlet P séalaithe; Déanann calafort oibre cumarsáid le port R le haghaidh faoiseamh brú agus sceite.

3. Aicmiú Sraith & Paraiméadair Sonraíochta

  3.1 Sraith Ghníomhach Dhíreach (3V1 / 3V2) – Tosaithe Brú nialais

  Buntáiste Croí: Tacaíonn sé le tosaithe náid-bhrú 0MPa, luas freagartha ultra-tapa (＜0.05s), feidhmíocht chobhsaí le haghaidh coinníollacha oibre ísealbhrú agus bhfolús.

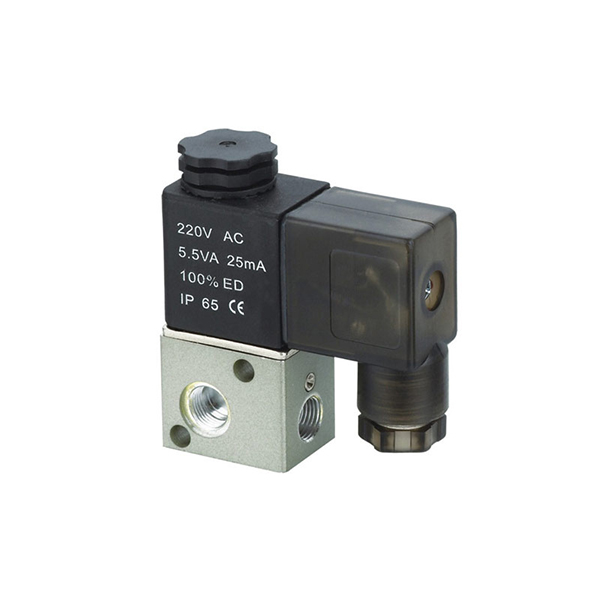

  • Sraith Micrimhilseogra 3V1

￮ Méid an Phoirt: M5, G1/8 (06)

￮ Achar Sreafa: 10.2 mm² (CV=0.6)

￮ Múnla tipiciúla: 3V1-06, 3V1-M5

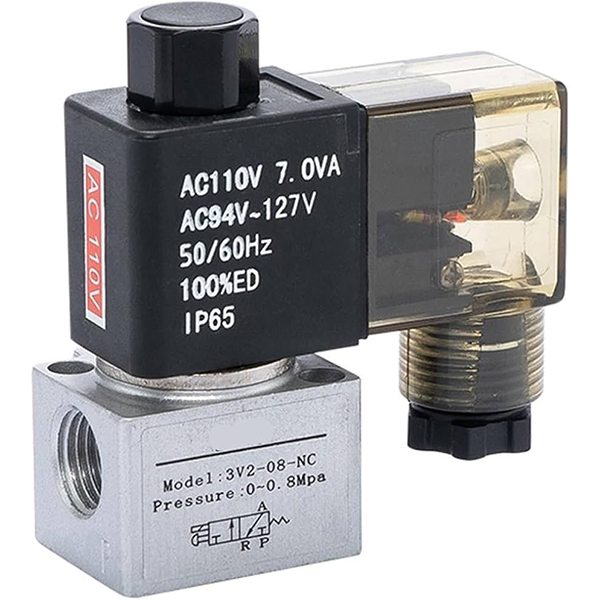

  • Sraith Mini 3V2

￮ Méid an Phoirt: G1/8 (06), G1/4 (08)

￮ Achar Sreafa: 17.0 mm² (CV=1.0)

  3.2 Sraith Oibrithe Píolótach (3V100 / 3V200 / 3V300) - Sreabhadh Mór

  Buntáiste Croí: Cumas sreabhadh mór agus tomhaltas ísealchumhachta; éilíonn brú tosaithe íosta le haghaidh athrú cobhsaí, oiriúnach do chiorcaid aeroibrithe brú caighdeánach.

  • Sraith 3V100: Méid an chalafoirt M5, G1/8 (06)

  • Sraith Uilíoch 3V200

￮ Méid an Phoirt: G1/4 (08)

￮ Achar Sreafa: 17.0 mm² (CV=1.0)

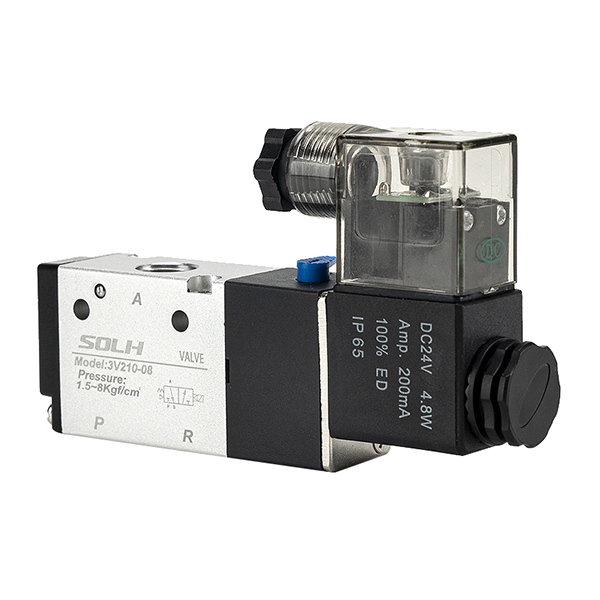

￮ Múnla tipiciúla: 3V210-08

  • Sraith Sreabhadh Mór 3V300

￮ Méid an Phoirt: G3/8 (10)

￮ Achar Sreafa: 28.0 mm² (CV=1.65)

4. Rialacha Códaithe Samhlacha & Samplaí Ordaithe a chomhlánú

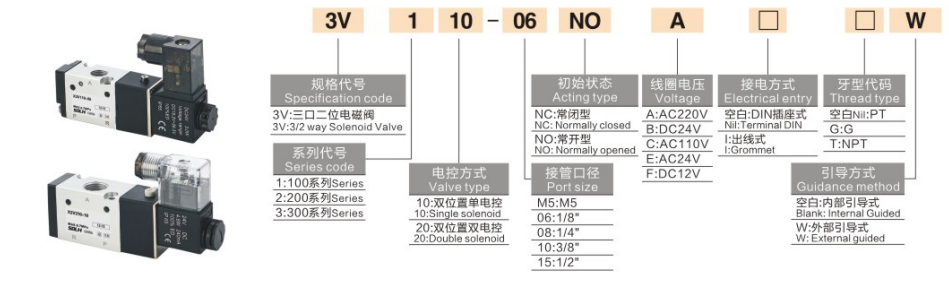

  1. Loighic Códaithe: 3V [Cód Sraith] [Cód Feidhme] - [Méid Port] [Cód Voltas] [Cód Sreangaithe]

 2. Samplaí Ordú Caighdeánach

     • 3V210-08-B: bealach 3/2, cineál NC, calafort G1/4, DC24V, nasc soicéad DIN

     • 3V1-06-A: bealach 3/2, cineál NC, calafort G1/8, AC220V

5. Paraiméadair Theicniúla Croí

6. Buntáistí Táirge Croí

     • Dearadh Tiomnaithe 3/2 Bealach: Meaitseáil go foirfe le sorcóirí aonghníomhaithe earraigh-aischuir, eisiach le haghaidh clampála, jacking agus athshocrú forghníomhú aeroibrithe.

     • Modhanna Dual Oibre: Cineálacha Roghnach De ghnáth Dúnta (cumhacht-uaire a athshocrú) agus De ghnáth Oscailte (cumhacht-uaire ag obair) a chur in oiriúint do loighic próiseas éagsúil.

     • Roghanna Dual Drive: Tacaíonn cineál gníomhaithe díreach le tosaithe nialasach brú le haghaidh cásanna folúis / brú íseal; tuigeann cineál píolótach oibriú cobhsaí sreabhadh mór agus ísealchumhachta.

     • Dlúth & CRUA: Struchtúr beag comhtháite, feidhmíocht séalaithe den scoth, saol seirbhíse fada agus dearadh saor ó lubrication.

     • Cumraíocht Leictreach Solúbtha: Comhlíonann sonraíochtaí ilvoltais (AC220V/110V/24V, DC24V/12V) agus modhanna dé-sreangaithe éilimh dhomhanda meaitseála.

     • Comhoiriúnacht Ard: Méid suiteála céanna le comhlaí rialaithe aeroibrithe 3A agus comhlaí tarraingthe láimhe 3L, ag tacú le hathsholáthar agus uasghrádú díreach.

7. Cásanna Iarratais tipiciúla

     • Rialú uathoibríoch ar sorcóirí aonghníomhaithe (clampáil, jacking, meicníocht athshocraithe earraigh)

     • Gineadóir folúis agus lascadh córais nozzle trí shúchán i bhfolús (tacaíonn cineál gníomhaithe díreach le rialú brú diúltach)

     • Rialú ar-uaire ciorcad aeroibrithe, comhghlasáil sábháilteachta trealaimh, oibriú jog actuator beag

     • Athsholáthar díreach do chomhlaí aerrialaithe 3A agus comhlaí láimhe 3L i gcórais chaighdeánacha aeroibrithe

Achoimre ar Phianbhreith a hAon

     Comhla treorach leictreamaighnéadach caighdeánach 3/2 bealach is ea an tsraith SOLH 3V le dé-mhodh NC/NO agus struchtúir dé-tiomáinte díreach/píolótacha, a chuirtear i bhfeidhm go gairmiúil ar thiomáint sorcóra aonghníomhaithe agus ar rialú ciorcad bhfolús, ag feidhmiú mar chroí-chomhpháirt rialaithe do chórais uathoibrithe aeroibrithe mion.
