Sraith 4V 5/2 & 5/3 Bealach Comhla Solenoid Aeroibrithe | Comhla Rialaithe Treo-Oibrithe Píolótach

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Struchtúr Croí

     Is é an tsraith SOLH 4V an ceann is uilíochcomhla rialaithe treorach aeroibrithe píolótach le haghaidh uathoibriú tionsclaíoch, clúdach5/2 bealach (5-port 2-suíomh) agus5/3 bealach (5-port 3-suíomh) cumraíochtaí. Tá sé saindeartha le haghaidh gluaiseacht teileascópacha, stad idirmheánach agus rialú brú ar sorcóirí atá ag gníomhú go dúbailte, tá struchtúr cineál spól agus tiomáint píolótach inmheánach ann. Mar chomhpháirt rialaithe aeroibrithe leictreonach caighdeánach, glactar leis go forleathan in innealra uathoibrithe, trealamh pacáistithe, poirt phróiseála agus córais tarchurtha aeroibrithe le feidhmíocht chobhsaí agus feidhmeanna ildánacha.

  1.1 Sainmhíniú Comhéadan Caighdeánach Cúig-Chalafort

     • P Port: Príomh-ionraon aer, ceangailte le foinse soláthair aeir

     • A/B Poirt Oibre: Calafoirt aschuir, ceangailte le dhá sheomra de shorcóirí ag gníomhú go dúbailte chun síneadh agus tarraingt siar a rialú

     • Calafoirt Sceite R/S: Calafoirt sceite faoisimh brú, feistithe le mufflers de ghnáth chun torann a laghdú agus aeráil mhín

  1.2 Príomhghnéithe Struchtúrtha

     • Struchtúr Croí comhla: Dearadh spool colún sleamhnáin ard-chruinneas, cuimilte íseal agus lascadh íogair

     • Mód Tiomána: Tiomántán píolótach inmheánach, tomhaltas ísealchumhachta agus feidhmíocht aisiompaithe cobhsaí

     • Réad Infheidhme: Meaitseáil raon iomlán le haghaidh sorcóirí aeroibrithe ag gníomhú go dúbailte

2. Comhla Slí 5/2 – Bunrialú Aisiompaithe

     Is é an struchtúr bealach 5/2 an múnla bunúsach príomhshrutha den tsraith 4V, roinnte ina rialú leictreach aonair agus cineálacha rialaithe dúbailte leictreacha, ag oiriúnú do riachtanais éagsúla loighic aeroibrithe agus rialaithe sábháilteachta.

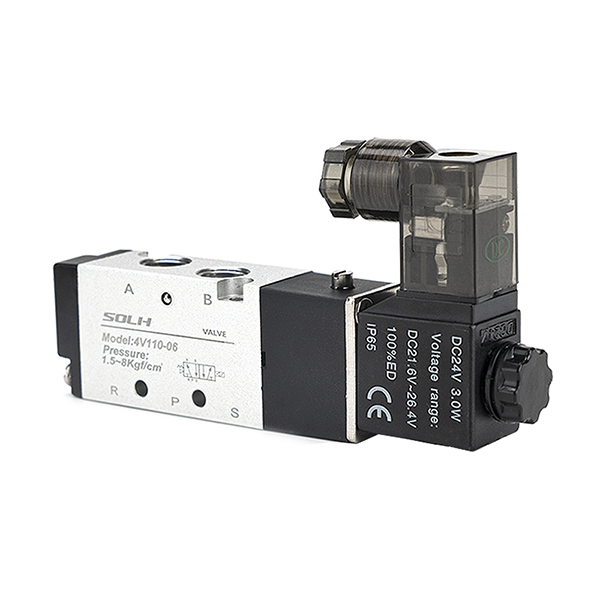

  2.1 Rialú Leictreach Aonair (4V110/210/310/410)

     • Prionsabal Oibre: Feistithe le coil leictreamaighnéadach amháin agus athshocrú earrach. Aisiompaíonn an chomhla nuair a chumhachtaítear é agus athshocraíonn sí go huathoibríoch trí fhórsa an earraigh nuair a bhíonn sí á gcumhachtú.

     • Príomhthréithe: Dearadh athshocraithe cumhachta-uaire le feidhmíocht theipeann-sábháilte, struchtúr simplí agus éifeachtach ó thaobh costais.

     • Feidhmchláir tipiciúla: Gluaisne cómhalartach gnáthsorcóra, meicníocht athshocraithe stad éigeandála, trealamh simplí clampála agus suite.

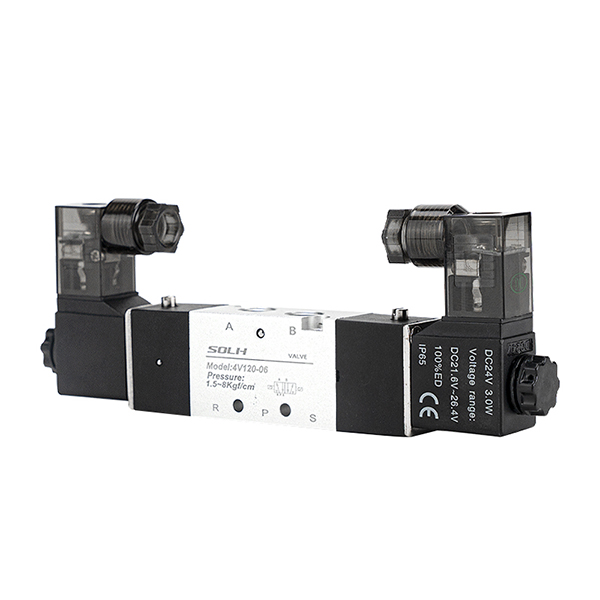

  2.2 Rialú Leictreach Dúbailte (4V120/220/320/420)

     • Prionsabal Oibre: Cornaí dé le haghaidh rialú malartach gan earrach athshocrú. Coinníonn an chomhla a staid reatha tar éis an chumhacht a mhúchadh lefeidhm coinneála cuimhne.

     • Príomhthréithe: Cruinneas suite ard, coigilt fuinnimh (tomhaltas cumhachta ach amháin le linn aisiompú), sealúchas seasamh cumhachta cobhsaí.

     • Feidhmchláir tipiciúla: Suímh beacht stáisiúin, stad stróc idirmheánach, coinneáil brú fadtéarmach agus cásanna glasála suímh sheasta.

3. Comhla 5/3 Slí – Rialú Beachtais Idirmheánach

     Cuireann an struchtúr trí-shuíomh 5/3 bealach le staid neodrach idirmheánach ar bhonn aisiompú dhá sheasamh, ag baint amach trí fheidhm lárnacha idirmheánacha chun freastal ar éilimh rialaithe aeroibrithe chun cinn (Múnlaí Infheidhme: 4V130/230/330/430).

  3.1 Lárionad Dúnta (Cineál C)

     Feidhm: Gach calafort dúnta go hiomlán ag suíomh idirmheánach. Tuigeann sé glasáil sorcóra agus brú a choinneáil, ag tacú le stad fionraí agus cosaint frith-titim.

     Cás: Glasáil jig, sorcóir ingearach frith-titim, seasamh idirmheánach stad seasta.

  3.2 Lárionad Sceite (Cineál E)

     Feidhm: Déanann calafoirt oibre A/B cumarsáid le calafoirt sceite ag suíomh idirmheánach. Scaoileann an córas brú agus snámhann an sorcóir go saor.

     Cás: Faoiseamh brú sábháilteachta trealaimh, tarraingt láimhe agus dífhabhtaithe, cosaint athshocraithe meicniúil.

  3.3 Lárionad Brú (Cineál P)

     Feidhm: Déanann ionraon aer P cumarsáid leis an dá chalafort A/B ag an suíomh idirmheánach, ag athrú an tsorcóra atá ag gníomhú go dúbailte go aschur aonghníomhaithe.

     Cás: Clampáil sioncrónach, cothabháil brú déthreo, rialú cothromaíochta fórsa speisialta.

4. Rialacha Códaithe Múnla & Sonraíochtaí Coiteanna

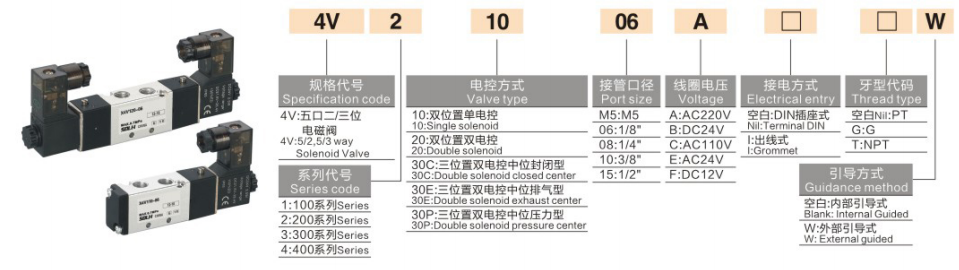

  1. Loighic Códaithe: 4V [Cód Méid] [Cód Rialaithe / Meánfheidhme] - [Méid an Phoirt]

  2. Múnlaí Coitianta tipiciúla

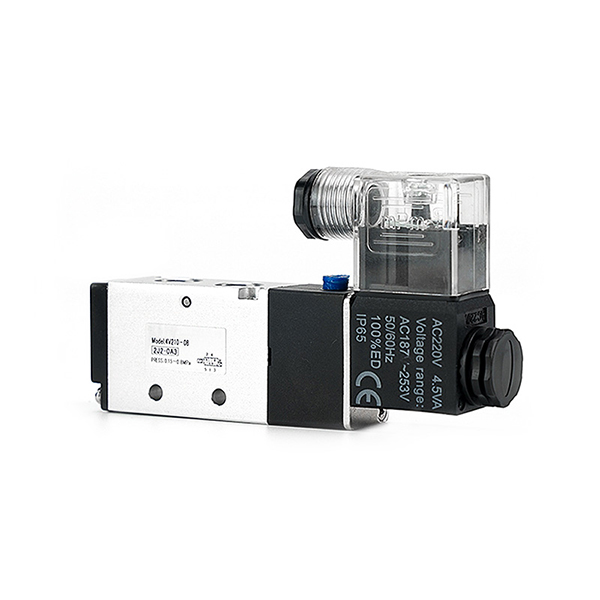

     • 4V210-08: calafort G1/4, rialú leictreach aonair, 5/2 bealach (múnla caighdeánach is uilíoch)

     • 4V220-08: calafort G1/4, rialú dúbailte leictreach, 5/2 bealach (suíomh cuimhne cumhachta as)

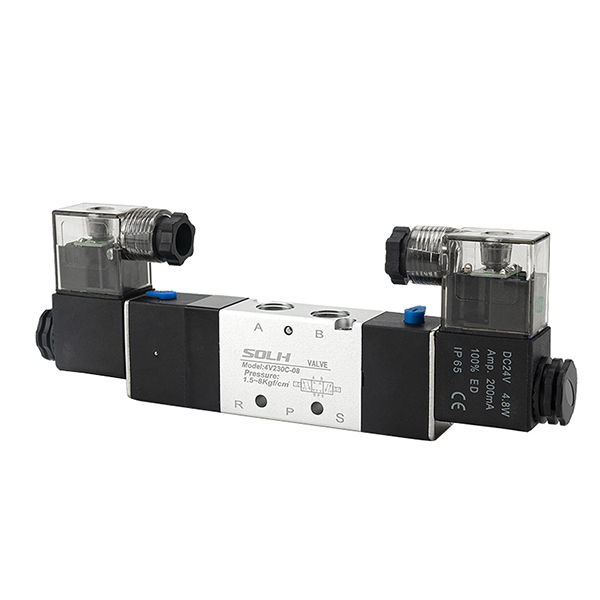

     • 4V230C-08: calafort G1/4, ionad dúnta 5/3 bhealach (glasáil sorcóra & coinneáil brú)

     • 4V310-10: calafort G3/8, rialú leictreach aonair, 5/2 bealach (rialú príomhchiorcad sreabhadh mór)

5. Paraiméadair Theicniúla Croí

6. Treoirlínte um Roghnú Gairmiúil

  6.1 5/2 Roghnú Dhá Phoist

     • Rialú Leictreach Aonair: Tosaíocht do ghnáthchásanna athshocraithe gluaiseachta cómhalartacha agus sábháltachta, ag taispeáint aischur cumhachta uathoibríoch agus oibriú sábháilte gan teip.

     • Rialú Dúbailte Leictreach: Tosaíocht do stáisiúin suite, stad idirmheánach agus cásanna sealúchais fadtéarmacha, ina bhfuil cuimhne as cumhacht agus suíomh cruinn.

  6.2 5/3 Roghnú Trí Seasamh

     • Cineál C (Lárionad Dúnta): Le haghaidh glasáil idirmheánach sorcóra, coinneáil fionraí agus cosaint frith-titim.

     • Cineál E (Ionad Sceite): Le haghaidh faoiseamh brú sábháilteachta trealaimh, cásanna snámhphointe saor in aisce agus dífhabhtaithe láimhe.

     • Cineál P (Lárionad Brú): Le haghaidh clampála sioncrónach, cobhsú brú déthreo agus rialú cothromaíochta aeroibrithe speisialta.

Achoimre ar Phianbhreith a hAon

     Clúdaíonn an tsraith SOLH 4V comhlaí aeroibrithe píolótach 5/2 & 5/3 bhealach le rialú leictreach singil/dúbailte agus trí fheidhm idirmheánacha, arb é an comhpháirt chaighdeánach is fearr le haghaidh aisiompú aeroibrithe tionsclaíoch, suíomh, coinneáil brú agus rialú sábháilteachta sorcóirí gníomhaithe dúbailte.
