Píolótach Dlúth Sraith 7V Oibrithe 5/2 & 5/3 Comhla Solenoid

Branda:SOLH le Richge Technology

Suíomh Táirge

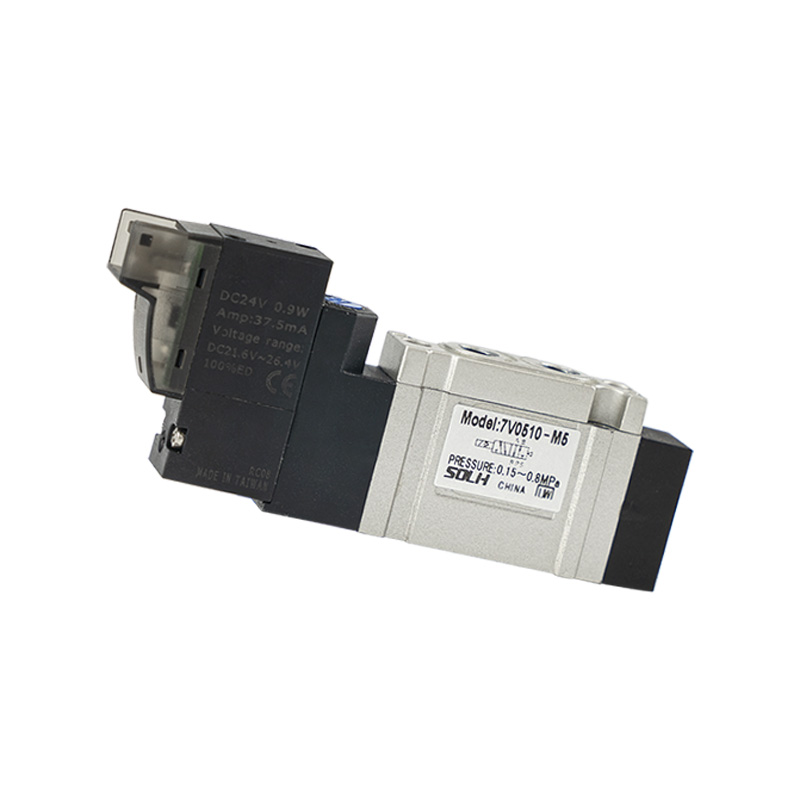

     Is comhla solenoid treorach dhlúth í sraith SOLH 7V a chlúdaíonn feidhmeanna 5/2-bhealach agus 5/3-bhealach, atá saindeartha do chiorcaid aeroibrithe caighdeánacha ginearálta. Ag glacadh le struchtúr inmheánach láraithe sceite le cainéal sreafa optamaithe, seachadann sé cumas sreafa iontach iontach, freagairt aistrithe tapa agus tomhaltas ísealchumhachta. Is féidir é a úsáid ina aonar nó le chéile i mbainc iomadúil comhla chun rialú láraithe a dhéanamh ar il-sorcóirí.

Struchtúr Lárnach & Aicmiú Feidhmiúil

 1. Sainmhíniú ar Fheidhm an Phoirt agus an Phoist:

   Comhla Solenoid 1.1  5/2 Bealach: 1 inlet P, 2 chalafort oibre A/B, 2 chalafort sceite R/S

     -- 10 iarmhír: Tuairisceán earrach solenoid aon choil singil

     -- 20 iarmhír: Cineál latching solenoid dúbailte corna dúbailte

   Comhla Solenoid Coil Dúbailte 1.2 5/3 Bealach (3 chroífheidhm lár)

     -- Lárionad 30C Dúnta: Gach calafort séalaithe go hiomlán sa lárionad chun brú an tsorcóra a ghlasáil le haghaidh gabháltas clampála

     -- Sceite Lárionaid 30E: A & B ceangailte le T/S sceite chun brú iarmharach a scaoileadh go sábháilte

     -- Soláthar Brú Lárionaid 30P: P ceangailte le A agus B araon, coinníonn an dá thaobh den sorcóir brú aeir

  2. Tiomántán & Gné Struchtúrtha

     -- Cineál Tiomána: Dearadh píolótach, brú tosaithe íseal, freagra ultra-tapa agus aschur mór sreafa

     -- sceite láraithe inmheánach: Aer píolótach ídithe go haonfhoirmeach trí phríomhchalafoirt sceite T/S, píopaí glan agus slachtmhara gan sceith píolótach scaipthe

Tábla Paraiméadar Méid na Sraithe & Sreabhadh

Sonraíochtaí Teicniúla Ginearálta Uilíoch

     -- Raon Brú Oibriúcháin: 0.15 ~ 0.8 MPa

     -- Brú Tástála Cruthúnas: 1.2 MPa

    -- Teocht Oibriúcháin: -20 ℃ ~ +70 ℃ (gan aon icing sa soláthar aeir)

     -- Am Freagartha a Athrú: ≤50 ms

     -- Uasmhinicíocht Oibriúcháin: 5 Hz

     -- Tomhaltas Cumhachta Coil: DC = 0.7W; AC = 1.1VA

     -- Roghanna Voltais Caighdeánacha

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Grád Cosanta: IP40 resistant deannaigh

     -- Comhlacht Comhla Ábhar: cóimhiotal alúmanaim bás-theilgthe

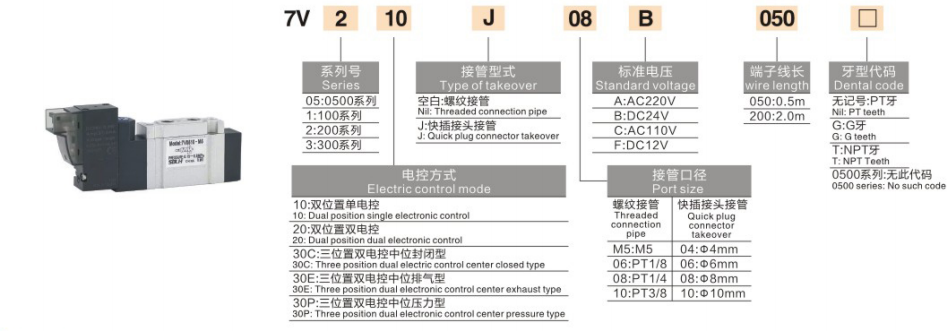

Críochnaigh an Riail Ainmnithe Múnla

  1. Múnla Sampla: 7V210J08B050

     -- 7V: Cód sraithe le haghaidh comhla solenoid dhlúth 5/2 & 5/3 a oibrítear

     -- 2: Cód méid (2 = 7V200 sraith, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Feidhm ciorcaid

        10=5/2 chorna shingil; 20=5/2 corna dúbailte; 30 sraith = 5/3 trí-phost

     -- J: Foirm nasctha calafoirt; J = feistiú tapa a bhrú isteach, bán = calafort snáithe caighdeánach

     -- 08: Cód méid an chalafoirt (08 = 1/4")

     -- B: Cód voltais chorna (B=DC24V, A=AC220V)

     -- 050: Cód fad cábla (050 = cábla méadar 0.5)

Múnlaí Tagartha Caighdeánacha Coitianta

  1. 5/2 Sraith Dhá Phoist

     -- Tuairisceán earrach coil aonair: 7V110-06 (1/8", DC24V)

     -- Laistí corna dúbailte: 7V220-08 (1/4", AC220V)

  2. 5/3 Sraith Trí Phoist

     -- Gabháltas brú lár dúnta: 7V130C-06

     -- Scaoileadh brú sceite ionaid: 7V230E-08

     -- Lárionad dé-phort faoi bhrú: 7V330P-10

Buntáistí Táirge Croí

  1. Feidhmíocht ard-sreafa feabhsaithe

     -- Dearadh rádala sruthlíne inmheánach optamaithe, tháinig méadú thart ar 30% ar an gcumas sreafa i gcomparáid le comhlaí solenoid traidisiúnta sraith 4V, rud a fhágann síneadh sorcóra níos tapúla agus luas aistarraingthe.

  2. Suiteáil iltreo solúbtha & roghanna calafoirt dé

     - Tacaíonn gléasta cothrománach agus ingearach; dhá mhodh nasctha: calafort snáithe caighdeánach nó feistiú mear-bhrú isteach le haghaidh cóimeála feadáin tapa.

  3. Dearadh modúlach lánpháirtithe comhtháite

     - Ag luí le bonn comhla iomadúil il-stáisiúin, tá comhlaí iolracha cruachta le chéile chun spás suiteála an chomh-aireachta a shábháil agus leagan amach príomhphíopaí aeir a shimpliú.

  4. Coil cumhachta ultra-íseal

     -- Laghdaíonn dearadh corna wattage íseal giniúint teasa, atá oiriúnach do dhálaí oibre leanúnacha leanúnacha fadtéarmacha le tomhaltas fuinnimh níos ísle.

  5. Saolré seirbhíse ultra-fhada

     - Spól inmheánach beachtais agus struchtúr séalaithe, feidhmíocht chobhsaí suas go dtí na milliúin timthriallta aistrithe le cothabháil íosta.

Achoimre ar Phianbhreith a hAon

     Clúdaíonn comhla solenoid píolótach dhlúth SOLH 7V corna iomlán 5/2 singil/dúbailte agus 5/3 leagan feidhm trí lárionad le méideanna iomlána calafoirt M5 ~ 3/8", le sreabhadh 30% níos airde ná an tsraith 4V traidisiúnta, tomhaltas ísealchumhachta agus dearadh iomadúil inchaca mar chomhla rialaithe treorach uilíoch do gach ciorcad caighdeánach aeroibrithe uathoibrithe.
