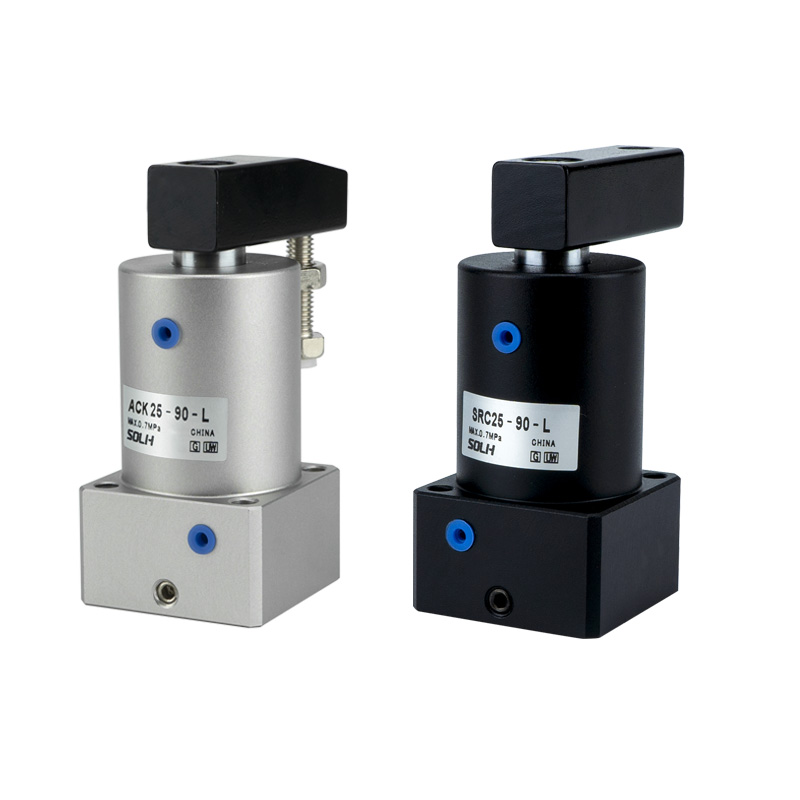

Sorcóir Uillinn Sraith ACK | 90°/180° Rothlú & Clamp Aníos Sorcóir 2-in-1

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Is sorcóir uillinn 2-in-1 ardfheidhmíochta í sraith SOLH ACK a chomhtháthaíonn rothlú 90 ° / 180 ° agus tairiscint líneach clampála anuas. Ag clúdach méideanna tollta ó φ25mm go φ63mm, glacann sé struchtúr gairmiúil trí-treoir-groove le haghaidh cruinneas ard agus friotaíocht láidir ualach eccentric. Déanann plátaí brú aon-thaobh/déthaobhacha roghnacha agus na treoracha uainíochta clé/dheis oiriúnú go hiomlán do leagan amach daingneáin éagsúla. Le rigidity ard, saol seirbhíse fada agus cumas clampála trom-ualach, úsáidtear an sorcóir ACK go forleathan le haghaidh stáisiúin clampála spás-teoranta i bpróisis uirlisithe uathoibrithe, suite táthú agus stampála.

1. Rothlú Comhdhúil & Gníomh Clampála

• Seicheamh Caighdeánach Oibre: Tarraing siar → 90°/180° rothlú clé/deas → síneadh le haghaidh clampála anuas

• Seicheamh Athshocraigh: Tarraing siar chun clamp a scaoileadh → rothlú droim ar ais → síneadh agus athshocrú

• Seasamh Ard-Beachtais: Uillinn rothlaithe caighdeánach 90 ° le cruinneas ard ± 1.5 °; Cineál uainíochta 180 ° roghnach, ag cinntiú suíomh workpiece in-athdhéanta agus iontaofa.

2. Ard-Rigidity & Saol Seirbhíse Leathnaithe

• Struchtúr Trí-Treoir-Groove: Seachadann dearadh treoraithe trí-threo optamaithe cobhsaíocht tairiscint gan íoc, cruinneas ardtreoraithe agus cumas láidir frith-sraonaidh, ag seasamh go héifeachtach leis an ualach eccentric le linn clampála.

• Cumraíocht Ábhar Ard-Neart: Glacann an slat loine cruach cóimhiotail speisialta le próiseas cóireála teasa le haghaidh friotaíocht caitheamh agus marthanacht den scoth. Déantar cóireáil chrua anodizing ar an gcomhlacht sorcóra chun friotaíocht creimeadh agus rigidity struchtúrach a fheabhsú.

• Rónta Iompórtáilte Préimh: Glacann sé le hábhair róin allmhairithe le hinoiriúnaitheacht den scoth do choinníollacha oibre casta, ag laghdú go héifeachtach sceitheadh ​​aeir agus ag leathnú go mór le saol seirbhíse iomlán an tsorcóra.

3. Suiteáil Solúbtha & Cumraíocht Éagsúla

• Cineálacha Pláta Brú Roghnacha: ACK pláta brú aon-Thaobh do workpieces caol; Pláta brú dhá thaobh ACKD le haghaidh workpieces leathan, a chlúdaíonn éilimh clampála workpiece éagsúla.

• Treo Rothlaithe Inchoigeartaithe: L (uainíocht tuathalach ar chlé) agus R (uainíocht ar dheis deiseal) roghnach chun leagan amach stáisiúin éagsúla ar an láthair a mheaitseáil.

• Dearadh Gléasta Uilíoch: Feistithe le 4 bun trí pholl le haghaidh socrú díreach, ag luí le gléasadh flange. Ceadaíonn grooves lasc caighdeánach in áirithe suiteáil áisiúil ar lasca maighnéadacha chun suíomh a bhrath.

Comhlánaigh Rialacha Ainmniúcháin Múnla & Samplaí Ordaithe

1. Samplaí Samhail tipiciúla: ACKL25-90, ACKDR40-90

2. Samplaí Ordú Caighdeánach

• Rothlú Aon Thaobh Clé 90°: ACKL25-90 (φ25 tolladh, rothlú clé, uillinn chaighdeánach 90 °)

• Rothlú Ceart Dhá Thaobh 90°: ACKDR32-90 (φ32 tolladh, pláta dhá thaobh, rothlú ceart, uillinn 90°)

• Cineál Dleachta Trom Bore: ACKL63-90 (φ63 tolladh uasta, rothlú clé, uillinn 90 ° le haghaidh clampála ualach trom)

Paraiméadair Theicniúla Ginearálta (20 ℃, Coinníoll Caighdeánach 0.5MPa)

1. Sonraíochtaí Bunúsacha

• Mód Oibriúcháin: Gluaisne cumaisc ag gníomhú di faoi dhó (uainíocht + clampáil anuas)

• Raon Brú Oibre: 0.15~1.0MPa; Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -20 ℃ ~ 80 ℃

• Luas Oibriúcháin loine: 50~200mm/s

• Uillinn Rothlaithe: 90° (caighdeánach); 180° (roghnach)

• Stróc Clampála Caighdeánach: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Fórsa Clampála Teoiriciúil (Aonad: N @ 0.5MPa)

3. Meáchan Táirge (Aonad: kg @ 90 ° Cineál Caighdeánach)

Cásanna Feidhme tipiciúla

• Uirlisí Meaisín & Daingneáin Táthú: Ideal le haghaidh clampála suíomh workpiece, táthú shocrú agus stampáil stáisiún frith-aistriú. Déanann an rothlú comhtháite agus an gníomh clampála 2-in-1 struchtúr meicniúil a shimpliú agus sábhálann sé spás suiteála.

• Próiseáil Comhpháirt Leictreonach & Beachtais: Oiriúnach do chlampáil phailléid, do shocrú portaigh agus do shuíomh na bpáirteanna micrea-chruinneas. Tá ardchruinneas suite aige agus giniúint íseal deannaigh, a chomhlíonann ceanglais dhian cruinneas agus glaineachta.

• Meicníocht Aistrithe Uathoibrithe: Cur i bhfeidhm go forleathan ar theorannú tábla rothlacha, suíomh meicníochta smeach agus stáisiúin clampála gearr-stróc, ag seachadadh feidhmíocht tairiscint chumaisc chobhsaí, réidh agus in-athdhéanta.

• Trom-Dualgas Coinníollacha Oibre a Shocrú: Le fórsa clampála láidir agus cumas frith-eccentric-ualach den scoth, cuireann sé in oiriúint go foirfe do chlampáil workpiece trom, socrú múnla agus cásanna suite cruinneas mór-ualach.

Treoir Mhearroghnaithe 3 Chéim

1. Roghnú Méid Bore: Roghnaigh an méid tolladh de réir ualach clampála iarbhír. Cinntigh an fórsa clampála teoiriciúil ≥ ualach iarbhír × 1.5 fachtóir sábháilteachta; tosaíocht a thabhairt do φ40 nó tolladh níos mó le haghaidh coinníollacha oibre tromshaothair.

2. Roghnú Stróc: Raonta stróc clampála caighdeánach ó 12mm go 30mm. Cúlchiste corrlach stróc 3 ~ 5mm de réir airde an workpiece chun cur isteach meicniúil a sheachaint le linn oibriú.

3 . Roghnú Cumraíochta

￮ Cineál Pláta Brú: Roghnaigh ACK pláta aon-Thaobh do workpieces caol; roghnaigh pláta dhá thaobh ACKD do phíosaí oibre leathan.

￮ Treo Rothlaithe: Roghnaigh L rothlú clé nó rothlú ceart R de réir leagan amach stáisiúin iarbhír agus coinníollacha cur isteach meicniúil.

Achoimre ar Phianbhreith a hAon

     Glacann sorcóir uillinn sraith SOLH ACK struchtúr trí-treoir-groove ard-chruinneas, ag tacú le rothlú 90 ° / 180 ° agus comhtháthú clampála anuas. Le plátaí brú singil/déthaobhacha roghnacha, rothlú solúbtha clé/deas agus feidhmíocht frith-sraonadh ualach trom den scoth, is réiteach clampála ard-rigidity agus fadsaoil é do stáisiúin éagsúla daingneáin uathoibrithe spás-srianta.
