Branda: SOLH le Richge Technology

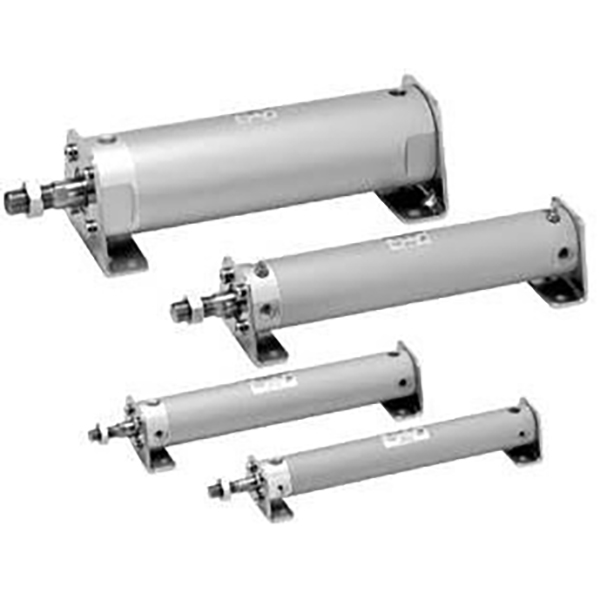

Sorcóir cruinne éadrom alúmanam SOLH CG1/CDG1, tolladh φ20 ~ 100mm, athsholáthar comharba ar sheanshraith SMC CA1 le toisí gléasta go hiomlán idirmhalartaithe. Gnéithe: meáchan éadrom, suiteáil uilíoch, leagan amach solúbtha píopaí, feidhmíocht íseal torainn & ardluais. Úsáidtear go forleathan i línte iompair uathoibrithe, trealamh leictreonach, innealra pacáistithe, trealamh tionscail éadrom le haghaidh ualach éadrom agus meánach, stróc fada agus iarratais chómhalartacha ard-minicíochta.
1. Caighdeán: Sorcóir babhta éadrom SMC ghlúin nua, athsholáthar díreach do shraith CA1.
2. Ábhar: Bairille alúmanaim easbhrúite & caipíní deiridh, slat loine crua chrome plátáilte. 30% níos éadroime ná na sorcóirí caighdeánacha traidisiúnta, ard-neart agus scaipeadh teasa maith.
3. Struchtúr: Teorainneacha deireadh snáithe faoi ghlas, cruth cruinn díreach, díchóimeáil agus cothabháil éasca. 4 aerphort treorach (eatramh 90 °), socrú píobaireachta an-solúbtha.
4. Leaganacha Oibriúcháin
-- CG1B Gníomhach Dúbailte: Soláthar aeir ar an dá cheann, an múnla caighdeánach is coitianta
-- CG1S / CG1T Gníomhach Singil: S= Tuairisceán an earraigh; T= Síneadh an earraigh, athshocrú uathoibríoch tar éis scoite aeir
-- Slat Dúbailte CG1W: Slat leathnaithe ar an dá thaobh, gluaiseacht sioncrónach, cumas feabhsaithe frith-torsion
-- Slat Neamh-rothlach CG1K: Slat loine heicseagánach le haghaidh suíomh beacht agus casán frith
4. Cushion: mhaolú rubair caighdeánach; mhaolú aer (iarmhír A) roghnach chun tionchar agus torann a laghdú faoi luas ard.
5. Séalaithe: Séala ilchodach íseal-fhrithchuimilte le groove taiscumar ola, brú tosaithe íseal, oibriú saor ó ola, saol seirbhíse ≥8 milliún timthriall.
6. Brath an tSuímh: CDG1 atá feistithe le fáinne maighnéadach ionsuite, ag luí le lasca uathoibríoch M9B/A93/Z73 le haghaidh aiseolais ar shuíomh loine; CG1 gan maighnéad, ní féidir lasca maighnéadacha a shuiteáil.

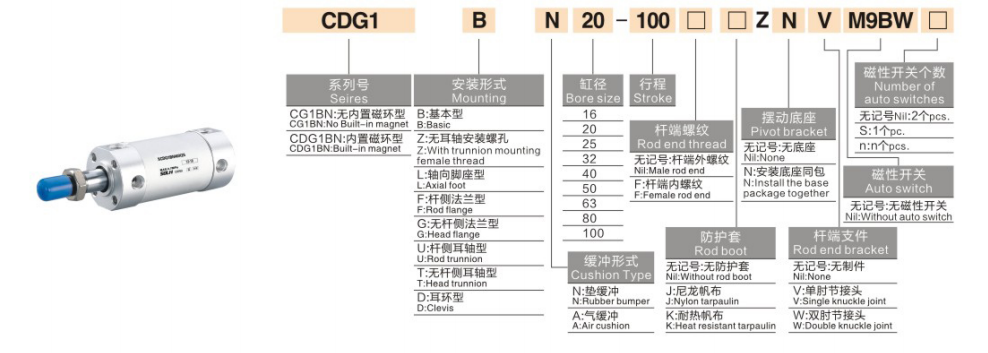

1. Sampla Samhail:CDG1BN25-100Z
|
Deighleog |
Cód |
Sainmhíniú |
| CG1/CDG1 |
Cód sraitheach |
CG1 = Gan fáinne maighnéadach CDG1 = Fáinne maighnéadach ionsuite |
| B/S/T/W/K |
Cineál Gníomhaíochta |
B=Aisteoireachta Dúbailte S=Tuairisceán Aonair Gníomhach an Earraigh T= Leathnú an Earraigh Aonair Gníomhach W= Slat Dúbailte K=Slat Neamh-rothlach |
|
N |
Snáithe Deireadh Slat |
N=Snáithe baineann (caighdeánach); bán = snáithe fireann |
| 20/25/32/40/50/63/80/100 |
Méid Tórraimh (mm) |
φ20 ~ φ100 |
|
100 |
Fad Stróc |
Max.1000mm ag gníomhú di dúbailte Max.300mm aisteoireacht aonair |
|
Z |
Cód Leagan |
Z=Leagan caighdeánach nua; bán = seanleagan |
2. Samplaí Tagartha Ordú Caighdeánach
-- CDG1BN32-200Z: Bore32, stróc200, gníomhú dúbailte, maighnéad ionsuite, snáithe slat baineann
-- CDG1S40-100Z: Bore40, stróc 100, tuairisceán earrach aonair ag gníomhú di, maighnéad ionsuite
-- CDG1K50-150Z: Bore50, stróc150, slat loine heicseagánach neamh-rothlach
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Raon Tórraimh |
φ20,25,32,40,50,63,80,100 mm |
| Brú Oibriúcháin |
Gníomhú dúbailte: 0.05 ~ 1.0MPa Aon aisteoireacht: 0.1 ~ 1.0MPa |
| Brú Cruthúnas |
1.5 MPa |
| Teocht Chomhthimpeallach |
-10 ~ +70 ℃ ；-10 ~ +60 ℃ do mhúnla feistithe le maighnéad |
| Luas loine |
50 ~ 1000 mm / s ； 50 ~ 700mm / s le haghaidh cineál mhaolú aeir |
| stuáilte |
mhaolú rubair caighdeánach; Aer-mhaolú (A) roghnach |
| Snáithe Aerphort |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| Bealadh |
Tacaítear le hoibríocht réamh-greased, saor ó ola |
| Caoinfhulaingt Stróc |
≤1000mm: ±1.4 mm；1000~1500mm: ±1.8 mm |
1. Gníomhach Dúbailte CG1B
|
toll (mm) |
Sá (N) |
Tarraingt Fórsa (N) |
Thart. Ualach Cothrománach (kg) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. CG1S Gníomhach Aonair (Tuairisceán Earraigh @0.5MPa)
| toll (mm) |
Sá (N) |
Fórsa Filleadh an Earraigh (N) |
Thart. Ualach Cothrománach (kg) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |

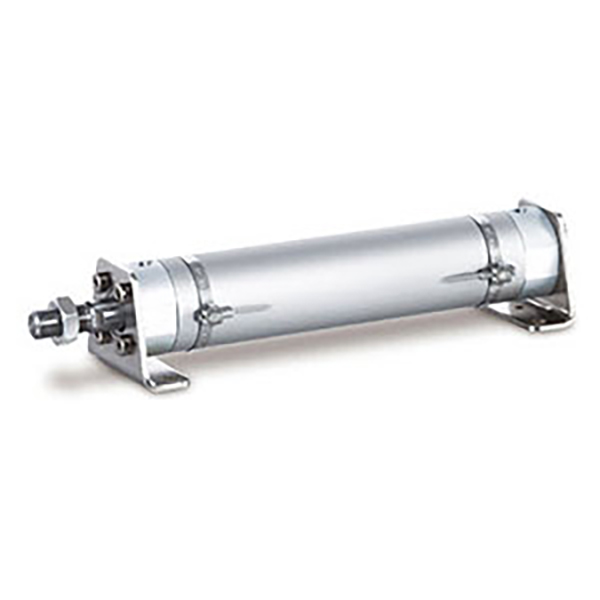

1. Roghanna Gléasta
-- B Bunchineál: Suiteáil dhíreach trí snáitheanna caipín deiridh (is coitianta)
- L Foot Mount: Lúibín coise aiseach le haghaidh gléasta taobh
-- Flange F/G: Socrú pláta feansaí ar thaobh an tslat/taobh an chinn
-- C/D Clevis: Clevis singil / clevis dúbailte le haghaidh meicníocht luasctha
-- E Trunnion: Feisteas trunnion ceann-taobh le haghaidh láimhdeachais & luasghluaiseachta
2. Príomhshraith Díorthaigh
-- CDG1B: Gníomhú dúbailte caighdeánach le maighnéad ionsuite
-- CDG1S/T: Filleadh earrach gníomhach aonair / síneadh an earraigh
-- CDG1W: Slat dhúbailte ag gníomhú di
-- CDG1K: Slat loine heicseagánach neamh-rothlach
-- CDG1R: Leagan caol díreach feistithe le haghaidh spás aiseach teoranta
-- CDG1KR: Gléasadh díreach + slat neamh-rothlach ag gníomhú go dúbailte
1. Roghnú leadránach: Ríomh sá riachtanach & ualach cothrománach, cúlchiste ≥50% corrlach sábháilteachta; tús áite a thabhairt do CG1 d’fheidhmchláir ualaigh éadroma agus stróc fhada.
2. Deimhniú stróc: Cuir corrlach taistil 10~20mm breise leis; Stróc uasta: gníomhú dúbailte ≤1000mm, gníomhú singil ≤300mm.
3. Meaitseáil cumraíochta
-- Oibríocht: Ag gníomhú di faoi dhó → B; tuairisceán earraigh aonair ag gníomhú di → S; Riachtanas frith-twist → K
-- Cushion: Cuir iarmhír A aer-mhaolús leis nuair a bhíonn an luas ag oibriú＞500mm/s
-- Aiseolas suímh: Roghnaigh múnla feistithe le maighnéad CDG1, meaitseáil lasca uathoibríoch M9B/A93
Tá sorcóir babhta éadrom alúmanam SOLH CG1/CDG1 idirmhalartaithe go hiomlán le sraith SMC CA1, dearadh éadrom le píobaireacht iltreo, roghanna gléasta iolracha, actuator líneach fad-stróc idéalach le haghaidh pacáistiú, línte táirgeachta iompair agus uathoibrithe leictreonacha.
