Sraith CG3 Sorcóir Éadrom Ultra-Gearr | Sorcóir Aeroibrithe Ardluais Dlúth Nua-Ghlúin

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

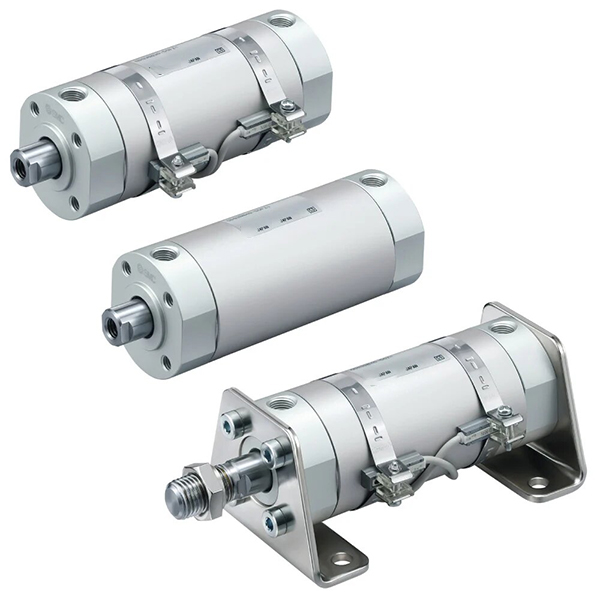

     Is éard atá i sraith SOLH CG3/CDG3 ná sorcóir aeroibrithe éadrom cóimhiotal alúmanaim ultra-ghearr giniúna nua, a fheidhmíonn mar uasghrádú agus athsholáthar díreach ar an tsraith traidisiúnta CG1. Clúdaíonn sé raon tollaidh leathan ó φ20 go φ100mm, le laghdú fad iomlán uasta de 51mm agus laghdú meáchain 24% i gcomparáid le CG1. Le comhlacht ultra-dlúth, meáchan ultra-éadrom, oibriú ardluais íseal-torainn agus dearadh cothabhála saor ó ola, tá sé oiriúnach go foirfe do chásanna oibriúcháin mheánacha & éadroma, fad-stróca, ard-minicíochta agus spás-teoranta, a chuirtear i bhfeidhm go forleathan i línte táirgeachta uathoibrithe, trealamh leictreonach, innealra pacáistithe agus córais uathoibrithe tionsclaíocha éadroma.

  1.1 Caighdeán Tionscail & Idirmhalartaithe Láidir

     Forbraíodh bunaithe ar chaighdeán gearr-cineál gearr-cineál SMC an ghlúin nua, tá idirmhalartaithe gléasta den scoth ag an tsraith CG3 leis an sean-sraith CG1 agus ag an am céanna toisí foriomlána níos dlúithe a bhaint amach, sean-trealamh a uasghrádú go héifeachtach agus leagan amach spáis mheicniúil a bharrfheabhsú gan modhnú struchtúrach casta.

  1.2 Préimh Struchtúr Ábhar Éadrom

     Cóimhiotal alúmanaim ard-neart a ghlacadh le haghaidh feadán sorcóra agus clúdaigh deiridh, péireáilte le slat loine crua-chrom. Laghdaíonn an fhoirmle ábhar optamaithe an meáchan iomlán 24% i gcomparáid le CG1, ag taispeáint neart struchtúrach ard, diomailt teasa den scoth agus friotaíocht láidir dífhoirmithe, rud a chinntíonn oibriú cobhsaí fadtéarmach ard-minicíochta.

  1.3 Struchtúr Comhtháite Dlúth & Píobáil Solúbtha

     Simplíonn struchtúr feadán sorcóra comhtháite agus clúdach deiridh le dearadh glasála snáithe díchóimeáil, cóimeáil agus cothabháil laethúil. Soláthraíonn an leagan amach nuálaíoch píobaireachta 4-bhealach (eatramh 90 °) saoirse ultra-ard le haghaidh suiteáil agus píopaí, ag réiteach baic suiteála spás trealaimh chúng agus ag tacú le scéimeanna éagsúlaithe leagan amach meicniúil.

  1.4 Cineálacha Tairisceana Éagsúlaithe do Chlúdach Iomlán Cás

     • Aisteoireachta Dúbailte (CG3B): Tairiscint chómhalartach iontógáil aeir dé-deireadh, an cineál caighdeánach is uilíoch le haghaidh tiomána líneach uathoibrithe traidisiúnta.

     • Gníomhach Aonair (CG3S/T): S = Filleadh an earraigh, T = síneadh an earraigh; athshocrú uathoibríoch tar éis cliseadh cumhachta le haghaidh cásanna comhghlasála sábháilteachta agus athshocraithe éigeandála.

     • Slat Dúbailte (CG3W): Gluaiseacht shioncrónach slat dé-deireadh, stróc éifeachtach faoi dhó agus friotaíocht torsion den scoth le haghaidh nasc speisialta agus meicníochtaí suite.

     • Slat Neamh-rothlach (CG3K): Slat loine frith-torsion heicseagánach, rothlú nialasach le linn oibríochta chun suíomh ardchruinneas arís agus arís eile a ráthú.

  1.5 Maolán Optamaithe & Córas Séalaithe Ard-Deireadh

     Maolán caighdeánach rubair ard-elasticity (N) le haghaidh ionsú turraing bhunúsach agus laghdú torainn; maolán aeir roghnach A-cineál le haghaidh oibriú go minic ardluais chun deireadh a chur le tionchar deiridh agus saol seirbhíse a leathnú. Feistithe le fáinne séalaithe ilchodach íseal-fhrithchuimilte agus groove stórála ola ionsuite, gnéithe an sorcóir brú tosaigh ultra-íseal, oibriú cobhsaí agus feidhmíocht cothabhála saor ó ola, le saol seirbhíse de níos mó ná 8 milliún timthriallta.

  1.6 Cumraíocht Ionduchtúcháin Chliste

     Tagann múnla CDG3 le fáinne maighnéadach ionsuite, atá comhoiriúnach le lasca maighnéadacha sraith M9B/A93/Z73 chun suíomh loine fíor-ama a bhrath agus rialú nascála comhartha uathoibríoch PLC; Tá leagan neamh-mhaighnéadach CG3 infheidhme maidir le tairiscint thimthriallach shimplí gan riachtanais braite suímh.

2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

 1. Struchtúr Múnla tipiciúla: CDG3BN25-100Z

  2. Samplaí Ordú Caighdeánach

     • Múnla Snáithe Mná Gníomhach Dúbailte Maighnéadach: CDG3BN32-200Z (φ32 tolladh, stróc 200mm, feistithe maighnéadach, snáithe deireadh slat baineann)

     • Samhail Filleadh Earraigh Ghníomhach Aonair Maighnéadach: CDG3S40-100Z (φ40 tolladh, stróc 100mm, athshocrú earrach aonair ag gníomhú di, maighnéadach feistithe)

     • Múnla Maighnéadach Neamh-Rothlach Beachtais: CDG3K50-150Z (φ50 tolladh, stróc 150mm, slat frith-torsion heicseagánach)

3. Paraiméadair Theicniúla Croí (Cineál Caighdeánach)

4. 0.5MPa Sárú Teoiriciúil & Sonraí Teannais

  4.1 Tábla Sáile & Teannais Gníomhaithe Dúbailte (CG3B).

  4.2 Gníomhach Singil (Tuairisceán Earraigh CG3S) Tábla Feidhmíochta

5. Cineálacha Gléasta & Múnlaí Díorthaigh

 5.1 Modhanna Gléasta Uilíoch Éagsúla

     • B Bunchineál: Suiteáil dhíreach trí snáitheanna clúdaigh deiridh, an modh gléasta is uilíoch agus is éifeachtaí ó thaobh costais le haghaidh tiomána líneach caighdeánach.

     • L Sliabh na Coise: Seasta ag lúibín coise aiseach, atá deartha go speisialta le haghaidh suiteáil cliathánach agus cásanna socrú cothrománach.

     • F/G Flange Mount: Feisteas cothrom flange taobh slat / gan slat le haghaidh suite ingearach seasta agus cobhsú trom-ualaigh.

     • C/D Sliabh Clevis: Nasc clevis aonair / clevis dhúbailte, atá oiriúnach do struchtúir mheicniúla luascadh agus nascála.

     • Sliabh an Trunnion: Suiteáil trunnion taobh gan slat, atá oiriúnach do dhálaí oibre smeach agus luascadh.

  5.2 Croíshraith Dhíorthaigh

     • CDG3B: Cineál maighnéadach ag gníomhú di dúbailte (múnla caighdeánach príomhshrutha)

     • CDG3S/T: Cineál maighnéadach aonair ag gníomhú di (tuairisceán earrach / síneadh earraigh)

     • CDG3W: Cineál ag gníomhú di dúbailte slat maighnéadach

     • CDG3K: Cineál slat heicseagánach neamh-rothlach maighnéadach

     • CDG3R: Cineál gléasta díreach ultra-tanaí do stáisiúin trealaimh mhóra spás-teoranta

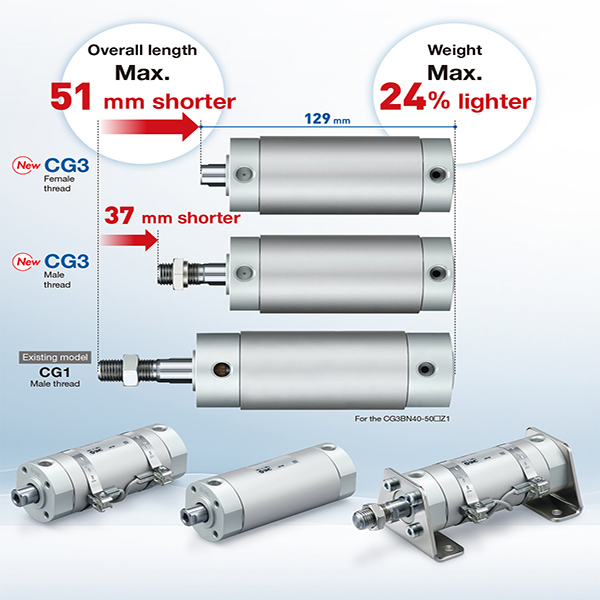

6. Comparáid Roghnúcháin CG3 vs CG1

7. Treoir Thapa Roghnúcháin 3 Chéim

     1. Roghnú Bore: Roghnaigh an méid tolladh cuí de réir an mheáchain ualaigh iarbhír, coinnigh corrlach sábháilteachta nach lú ná 50%. Tús áite a thabhairt do shraith CG3 maidir le coinníollacha oibre ualach éadrom agus spás-srianta.

     2. Roghnú Stróc: Socraigh stróc oibre iarbhír móide corrlach sábháilteachta 10 ~ 20mm. Lean na rialacha caighdeánacha stróc: gníomhú dúbailte ≤300mm, gníomhú singil ≤100mm.

     3 . Cumraíocht Fheidhmeach: Roghnaigh B do ghluaisne chómhalartaithe ghnáthghníomhaithe dhúbailte; S le haghaidh cásanna sábháilteachta athshocraithe earraigh aonair gníomhaithe; K le haghaidh suíomh frith-torsion ard-chruinneas. Roghnaigh maolán aeir de chineál A le haghaidh oibríocht ardluais (>500mm/s) chun tionchar agus torann a laghdú. Roghnaigh múnla maighnéadach CDG3 atá meaitseáilte le lasca M9B/A93 chun suíomh fíor-ama a bhrath agus rialú uathoibríoch.

Achoimre ar Phianbhreith a hAon

     Gnéithe an sorcóir éadrom ultra-ghearr-ghlúin nua SOLH CG3 comhlacht éadrom ultra-dlúth, oibriú ardluais íseal-torainn, feidhmíocht saor ó ola cothabhála saor agus modhanna gléasta éagsúlaithe, ag soláthar réitigh tairiscint líneach ard-chostas agus spás-shábháil do threalamh ard-minicíocht mheán & éadrom-ualach.
