Branda: SOLH le Richge Technology

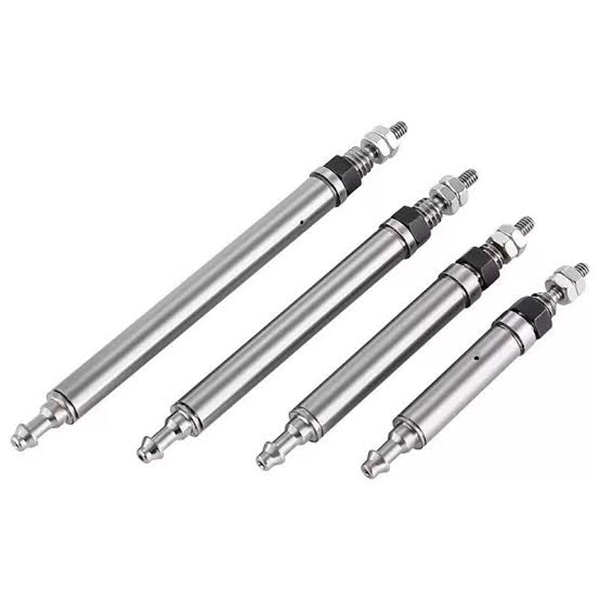

Is éard atá i sraith SOLH CJ1 ná sorcóirí cineál bioráin aonair / dúbailte ag gníomhú di ultra-mion. Buntáistí: imlíne bídeach ultra-dhlúth, tógáil éadrom, éirim aschuir íseal agus freagairt thapa. Deartha le haghaidh tiomána beachta laistigh de spás teoranta, tascanna brú & tarraingt micrea-ualach, mionstáisiúin le haghaidh leictreonaic & uathoibriú 3C. Is é an actuator lárnach é d'iarratais uathoibrithe micrea.
-- Cineálacha Tiomántán: Ag gníomhú di singil (aischur an earraigh) & Double action.Bore roghanna: φ2.5 (aon ghníomhú eisiach); φ4 (ar fáil don aisteoireacht singil/dúbailte).
-- Saintréith Struchtúrtha: Corp cruinn, slat loine bioráin caol, gan aon mhaolú ionsuite, gléasta bun-snáithe deiridh. φ4 múnla trastomhas comhlacht seachtrach ach 4mm, meáchan glan chomh híseal agus is roinnt gram.
-- Feidhmíocht Dinimiciúla: Cumasaíonn struchtúr saor ó mhaolú freagairt loiní tapa. Luas oibriúcháin: 50~500mm/s, oiriúnach do ghluaiseachtaí ard-minicíochta gearr-stróc.
-- Ábhar & Séalaithe: Comhlacht crua alúmanam anodized, comhpháirteanna séala NBR, dearadh saor ó ola, ag luí le timpeallachtaí ceardlainne glan nó beagán olacha.
-- Suiteáil Solúbtha: Bunleagan le snáitheanna ar an dá cheann le haghaidh fosúchán aiseach. Is féidir treoshuíomh an chalafoirt ar thaobh an tslat a choigeartú ±90 °, áisiúil le haghaidh ródú feadánra i leagan amach gann.

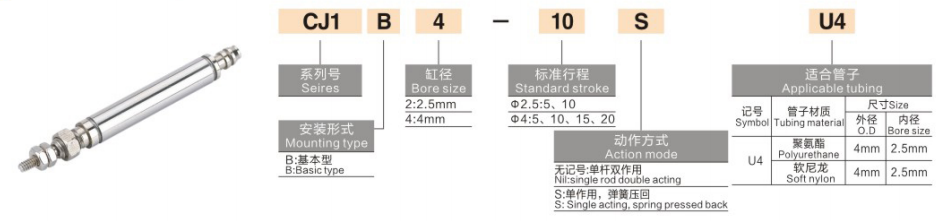

1. Sampla Samhail:CJ1B4-10SU4
|
Deighleog |
Cód |
Sainmhíniú |
| CJ1 |
Cód sraitheach |
Sraith sorcóir bioráin miniature |
|
B |
Cineál Coirp |
Cineál bunúsach, snáithe seachtrach taobh slat |
|
4 |
Méid Tórraimh (mm) |
φ2.5 (aon aisteoireacht amháin); φ4 (aisteoir aonair / dúbailte) |
|
10 |
Stróc Caighdeánach (mm) |
φ2.5: 5/10 φ4: 5/10/15/20 |
|
S |
Iarmhír Mhód Gníomhaíochta |
S = Ag gníomhú di singil (tuairisceán earraigh); bán = aisteoireacht dúbailte |
| U4 |
Sonraíocht Feadáin |
Cuir in oiriúint do fheadánra PU OD 4mm (ID 2.5mm) |
2. Samplaí Tagartha Ordú Caighdeánach
-- CJ1B2-10SU4: Bore 2.5, stróc 10, tuairisceán earraigh aonair ag gníomhú di
-- CJ1B4-15U4: Bore 4, stróc 15, gníomhú dúbailte
-- CJ1B4-5SU4: Bore 4, stróc 5, tuairisceán earraigh aonair ag gníomhú di
|
Mír Paraiméadar |
φ2.5 Gníomhach Aonair |
φ4 Gníomhach Aonair |
φ4 Gníomhú Dúbailte |
| toll (mm) |
2.5 |
4 |
4 |
| Stróc Caighdeánach (mm) |
5, 10 |
5, 10, 15, 20 |
5, 10, 15, 20 |
| Brú Oibriúcháin (MPa) |
0.3~0.7 |
0.3~0.7 |
0.2~0.7 |
| Sá @0.5MPa (N) |
Síneadh: 1.13 ; Tarraing siar: 0.64 |
Síneadh: 3.04 ; Tarraing siar: 1.47 |
Síneadh / siar: 6.3 |
| Fórsa Athshocraigh an Earraigh (N) |
0.4 |
0.8 |
— |
| Luas uasta loine (mm/s) |
500 |
500 |
500 |
| Teocht Chomhthimpeallach |
-10 ~ +70 ℃ (gan aon icing taobh istigh de phíobáin) |
|
|
| Thart. Meáchan glan (g) |
~2 |
~3 |
~3.5 |
| Ceangal Aeir |
Le haghaidh feadánra polúireatán OD4 |
|
|
1. Lorg Ultra-miniature le haghaidh spás suiteála daingean
- Íosta tolladh φ2.5, trastomhas comhlacht seachtrach φ4, meáchan ach 2~3.5g, lánpháirtiú go héasca i leagan amach trealaimh ultra-dlúth.
2. Tiomáint líneach cruinneas sá íseal
-- Raon sá aschuir 0.64 ~ 6.3N @ 0.5MPa, oiriúnach le haghaidh ualaí micrea ≤100g, seachnaíonn sé damáiste tionchair do phíosaí oibre beaga íogair.
3. Freagra tapa ard-minicíochta
-- Soláthraíonn struchtúr saor ó mhaolú gníomhú tapa, tacaíonn sé le ≥300 timthriall in aghaidh an nóiméid oibríocht ghearr-stróc chun éifeachtúlacht táirgthe a threisiú.
4. Oibriú saor ó ola & shaol seirbhíse fada
- Tacaíonn córas séalaithe NBR le haer comhbhrúite saor ó ola do thimpeallachtaí táirgthe glan; saol seirbhíse meicniúil ≥3 milliún timthriallta.
5. Treo calafoirt inchoigeartaithe & tionól simplí
-- Tá calafort aeir taobh slat rothlaithe ±90°. Ceadaíonn snáitheanna seachtracha dé-deireadh glasáil dhíreach aiseach gan lúibíní gléasta breise, rud a shimplíonn coimisiúnú ar an láthair.
1. Foirmeacha Gléasta
-- Gléasta snáithe aiseach: Scriú an dá cheann go díreach ar an trealamh le haghaidh gluaiseacht díreach brú-tarraingthe
-- Gléasta lúibín taoibh: lúibín miniature roghnach le haghaidh suiteáil cliathánach, oiriúnach le haghaidh swing nó tiomáint taobh
2. Cásanna Iarratais tipiciúla
-- 3C & Leictreonaic: Tástáil marthanachta cnaipe soghluaiste, clampáil páirteanna micrea-plaisteach, díshealbhú sliseanna & suíomh
-- Ionstraimíocht Bheachtais: Athrú comhla mion, suíomh snáthoptaice, meicníochtaí coigeartaithe mín
-- Uathoibriú Ginearálta: Luchtú / díluchtú micrea-chomhpháirt, feannadh lipéad éadrom, gníomhú portaigh mionsamhla
-- Trealamh Liachta: Gluaisne teileascópach ionstraim bhig, tiomáint micrea-sreabhán, tionóil suite beachtas
1. Roghnú leadránach bunaithe ar ualach pá
-- φ2.5 le haghaidh ualach ≤50g ；φ4 le haghaidh ualach 50 ~ 100g. Íosmhéid 50% corrlach sábháilteachta mar gheall ar shaintréithe sá íseal.
2. Deimhniú stróc
-- Roghnaigh stróc de réir an achair taistil riachtanach; tosaíocht a thabhairt do strócanna níos giorra le haghaidh oibríocht chobhsaí ardmhinicíochta.
3. Roghnú modh gníomhaíochta
-- Gníomhú singil (le iarmhír S): Brú / tarraingt aontreoch le hathshocrú earrach le haghaidh dearadh sábháilteachta teip cumhachta
-- Gníomhú dúbailte: Tiomáint líneach beacht déthreorach gan earrach fillte
Tá sorcóir aeroibrithe bioráin ultra-miniature SOLH CJ1 ar fáil i dtuairisceán earrach aonair agus leagan gníomhúcháin dúbailte le tolladh φ2.5 / φ4, dearadh dlúth ultra-éadrom agus treo inchoigeartaithe aerfoirt, ag soláthar tairiscint líneach micrea-sá íseal, a ghlactar go forleathan le haghaidh tástála 3C, ionstraimí beachta agus trealamh uathoibrithe miniature leighis.
