Branda: SOLH le Richge Technology

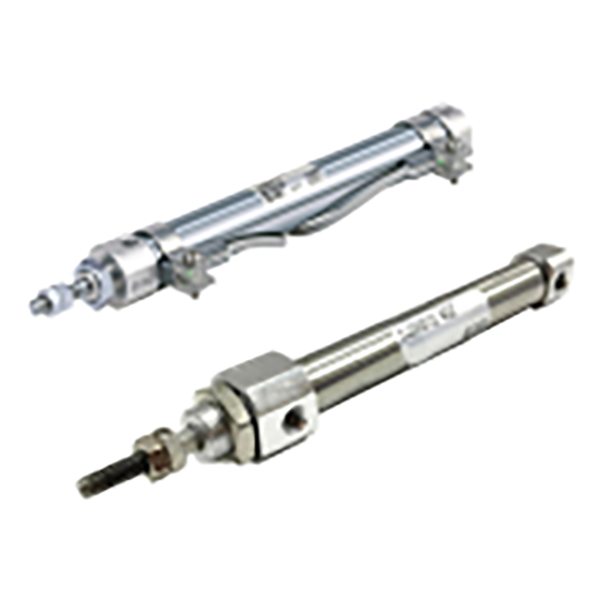

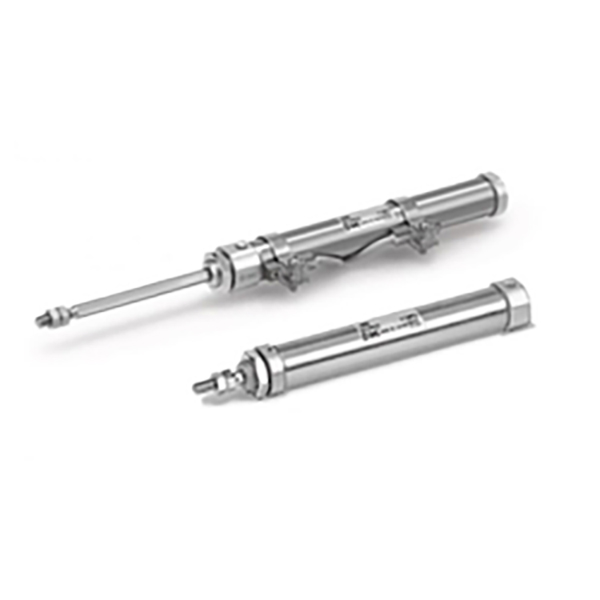

Is éard atá i sraith SOLH CJ2K ná sorcóir mion cruach dhosmálta slat neamh-rothlach, a dhíorthaítear ó theaghlach mion-sorcóir CJ2. Gné lárnach: Slat loine heicseagánach frith-uainíochta comhtháite le struchtúr treorach inmheánach chun cosc a chur ar shlat loine le linn síneadh & aistarraingthe. Ideal do stáisiúin bheachtais ina gcaithfidh an daingneán deiridh suíomh uilleach seasta a choinneáil. Glacadh le 304 bairille cruach dhosmálta, dlúth agus lightweight. Tacaíonn trí mhodh oibríochta: gníomhú dúbailte, aischur earrach aonair ag gníomhú di, síneadh earrach aonair ag gníomhú di. Méideanna toll: Φ10, Φ16. Go hiomlán idirmhalartaithe tríthoiseach le CJ2K bunaidh allmhairithe. Fáinne maighnéadach roghnach ionsuite ag luí le lasca maighnéadacha M9BW. Glacadh go forleathan leis in uathoibriú beag, trealamh 3C, uirlisí beachta agus feidhmchláir bhrú jig.

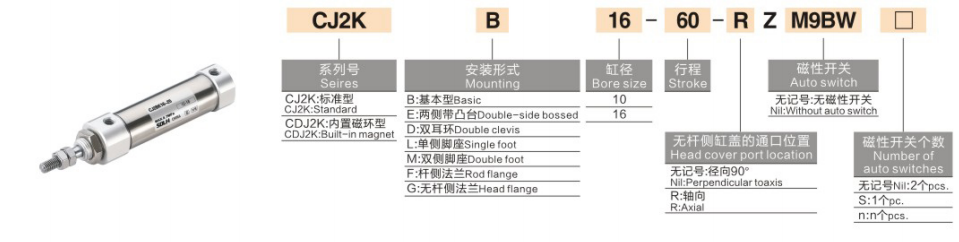

1. Sampla Samhail:CJ2KB10-30SZ-M9BW-B
|
Deighleog |
Cód |
Sainmhíniú |
| CJ2K |
Cód sraitheach |
Sorcóir mion cruach dhosmálta, cineál slat neamh-rothlach |
| B/L/F/D |
Cineál Mount |
B=Bunúsach; L= Feisteas na coise; F = Feire cinn; D = clevis dúbailte |
| 10/16 |
Méid Tórraimh (mm) |
Φ10/Φ16 |
|
30 |
Stróc Caighdeánach (mm) |
Φ10:15/30/45/60/75/100/125/150 Φ16:15/30/45/60/75/100/125/150/175/200 |
| Bán / S / T |
Mód Gníomhaíochta |
Bán=Aisteoireachta dúbailte S=Filleadh earraigh aonghníomhaithe (sín le haer, tarraing siar go huathoibríoch nuair a scoiteann aer) T=Síneann earrach aonghníomhaithe (tarraing siar le haer, síneann go huathoibríoch nuair a scoiteann aer) |
|
Z |
Rogha Fáinne Maighnéadach |
Z= Fáinne maighnéadach ionsuite le haghaidh gléasta braiteora; Bán = Gan fáinne maighnéadach |
| M9BW |
Múnla Athraigh Maighnéadach |
Bán=Gan lasc maighnéadach |
| B/S |
Athraigh Cainníocht |
Réamhshocrú B=2 lasc; S=1 lasc |
2. Sampla Ordú
CJ2KB10-30SZ-M9BW
-- Mion-sorcóir neamh-rothlach, gléasadh bunúsach, tolladh 10, stróc 30, tuairisceán earrach aonair ag gníomhú di, fáinne maighnéadach ionsuite, atá feistithe le lasc maighnéadach M9BW.
1. Frith-uainíocht mheicniúil slat loine heicseagánach (Buntáiste Croí)
-- Slat loine trasghearrtha heicseagánach comhoiriúnaithe le busáil treorach tosaigh chun rothlú imlíne a shrianadh.
-- Cruinneas frith-uainíochta: Φ10 ≤ ±1.5 °; Φ16 ≤ ±1°.
-- ✅ Réitigh fadhbanna sraonaidh de bharr torsion saor ar ghnáthshlat loine bhabhta le linn cómhalartúcháin.
2. 304 bairille cruach dhosmálta, imlíne caol dlúth
- Friotaíocht meirge agus feidhmíocht taise-cruthúnas; Sábhálann struchtúr sorcóireach spás suiteála taobh istigh de chaibinéid trealaimh dhlúth.
3. Modhanna oibríochta iomadúla ar fáil
-- Gníomhú dúbailte: Soláthar aeir ar an dá thaobh, sá cobhsaí, is fearr le haghaidh táirgeadh mais leanúnach
-- S Earraigh ar ais: Síneadh nuair a fhuinneamh, auto retract tar éis caillteanas cumhachta
-- T síneadh an earraigh: Tarraing siar nuair a bhíonn tú fhuinneamh, síneadh uathoibríoch tar éis caillteanas cumhachta chun freastal ar riachtanais athshocraithe sábháilteachta
4. Roghanna gléasta éagsúlaithe
-- Cineál bunúsach, cos mount L, flange F, clevis dúbailte D. Tacaíonn sé le cóimeáil ingearach, cothrománach agus inbhéartaithe.
5. Oibríocht saor ó ola
-- ramhar fada buan réamh-brataithe taobh istigh, ag luí le haer comhbhrúite saor ó ola tirim le haghaidh oibriú cobhsaí fadtéarmach.
6. Brath seasamh maighnéadach roghnach
- Leagan Z atá feistithe le maighnéad ionsuite, comhoibreoidh sé le lasc M9BW chun comhartha in-áit síneadh / aistarraingthe a sheoladh chuig PLC le haghaidh rialú uathoibríoch idirghlasála.
7. mhaolú rubair caighdeánach
-- Paill mhaolú rubair ionsuite ar an dá cheann chun tionchar loine a ionsú agus torann oibriúcháin a laghdú.
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Meán Oibre |
Aer comhbhrúite tirim scagtha (saor ó ola infheidhme) |
| Brú Oibriúcháin |
Gníomhú dúbailte: 0.1 ~ 0.7MPa Gníomhú singil: 0.2 ~ 0.7MPa |
| Beachtas Frith-uainíochta |
Φ10 ≤ ±1.5°；Φ16 ≤ ±1° |
| Luas loine |
50 ~ 750 mm/s |
| Teocht Chomhthimpeallach |
Gan maighnéad: -10～70 ℃ Le maighnéad: -10 ～ 60 ℃ (gan icing) |
| Snáithe Aerphort |
M5×0.8 le haghaidh Φ10 / Φ16 |
| Cineál stuáilte |
stuáilte rubair ar an dá cheann |
| Saol Seirbhíse Meicniúla |
≥8 milliún timthriallta cómhalartacha |
1. Sá Aschur Teoiriciúil @0.5MPa (N)
|
Leamh |
Sá Dúbailte Gníomhach |
Súil Fillte Aonair Gníomhach an Earraigh |
| Φ10 |
39.3 |
~28 |
| Φ16 |
100.5 |
~76 |
|
Mír Comparáide |
Cineál Slat Neamh-Rothlach CJ2K |
CJ2 Slat Babhta Caighdeánach |
| Struchtúr slat loine |
Slat heicseagánach + treoir bushing, frith-twist |
Slat bhabhta gnáth, gan aon struchtúr frith-uainíochta |
| Diall Rothlaithe |
Φ10≤±1.5° / Φ16≤±1° |
Rothlú saor in aisce le linn gluaiseachta, uillinn neamhrialaithe |
| Ualach Oiriúnach |
Daingneáin chomhréidh, sliotáin treorach, píosaí oibre a éilíonn uillinn sheasta |
Brú líneach simplí, ceadaíonn ualach rothlú saor in aisce |
| Costas |
Beagán níos airde ná an CJ2 caighdeánach |
Múnla bunúsach eacnamaíoch |
1. ✅ Is fearr CJ2K faoi na coinníollacha oibre seo
-- Poirt chomhréidh, forcanna sealaithe nó bioráin suite ar an deireadh slaite, tá cosc ar sraonadh ualaigh;
-- Uirlisiú innéacsú beag, ag brú píosaí oibre taobh istigh de na grooves treorach;
-- Fotha líneach ceamara & daingneáin iniúchta a dteastaíonn uillinn tairiseach uathu;
-- Teanntáin árasán ceangailte le slat loine, beidh torsion ina chúis le jamming ábhartha nó teip suímh.
2. ❌ Cásanna caighdeánacha inghlactha CJ2
-- Ejection simplí, brú ar phíosaí oibre cruinn, gan srian uilleach ar ualach, tosaíocht costais.
1. Deimhnigh riachtanas frith-twist
-- Daingneán cothrom/cearnach le groove suite → Ní mór leagan neamh-rothlach CJ2K a roghnú.
2. Roghnaigh modh oibríochta
-- Cómhalartúchán leanúnach & uassáite → Gníomhú dúbailte (gan iarmhír S/T)
- Leathnaigh le haer, tarraing siar uathoibríoch tar éis múchadh → S ais earrach
- Tarraing siar le haer, scaoil amach uathoibríoch tar éis múchadh → Síneann T earraigh
3. Cumraigh braiteoir & gléasta
-- Aiseolas suímh PLC ag teastáil: Cuir iarmhír Z (maighnéad ionsuite) + lasc maighnéadach M9BW leis
-- Roghnú gléasta: Flange F le haghaidh suiteáil aghaidh deiridh; Cois L le haghaidh gléasta fráma taobh; Clevis dhúbailte D do ghluaisne luasctha insí
-- 3C Uathoibriú: PCB cothrom brú ag brú, suite cónascaire i sliotáin
- Trealamh Cigireachta Optúil: Beathú líneach ceamara le uillinn braite seasta
-- Uirlisí Beaga & Daingneáin: Ejection workpiece cothrom, beathú ábhar i sliotáin treoracha
-- Innealra Pacáistithe: Suíomh cartán cothrom, lipéad beag ag brú
-- Uathoibriú saotharlainne & ceardlanna tais (bairille frith-meirge cruach dhosmálta)
1. Ciorcad Brúigh Gníomhach Dúbailte
-- Lubricator Rialtóir Scagaire Aeir AFC → 4V210-06 5/2 Comhla Solenoid → Feadánra PU4 → CJ2KB16-60Z-M9BW
2. Ciorcad Athshocraithe Earraigh Ghníomhach Aonair
-- Rialtóir Brú AR → Comhla Solenoid 3V210 3/2 → CJ2KB10-30SZ
- Seachain taobh-ualach ró-ghathach ar an tslat loine. Luathaíonn fórsa cliathánach caitheamh bushing treorach agus laghdaíonn sé cruinneas frith-uainíochta.
- Suiteáil an t-ualach deiridh go comhaiseach chun nóiméad torsion a íoslaghdú.
- Suiteáil scagaire aeir AF in aghaidh an tsrutha chun deannach a chosc ó bheith ag cur isteach ar an tionól treorach.
-- Seachain oibríocht ardluais fadtéarmach faoi bhrú iomlán 0.7MPa; úsáid iomlán a bhaint as stuáilte rubair.
- Leagan séala rubair fluairín inoiriúnaithe do thimpeallachtaí creimneach láidir aigéad & alcaile.
Soláthraíonn mion-sorcóir slat heicseagánach neamh-rothlach cruach dhosmálta SOLH CJ2K tairiscint líneach frith-throid bheacht, atá ar fáil i leaganacha dúbailte/singil ag gníomhú di le il-stíleanna gléasta, comhoiriúnach le lasca maighnéadacha M9BW, actuator foirfe le haghaidh tástála 3C, iniúchadh optúil agus stáisiúin suite jig beachtais áit a bhfuil cosc ar chlaonadh uilleach.
