Sorcóir Sleamhnán Slat Dúbailte Sraith CX2 | Sorcóir Aeroibrithe Ard-Sá Próifíl Íseal

Branda: SOLH le Richge Technology

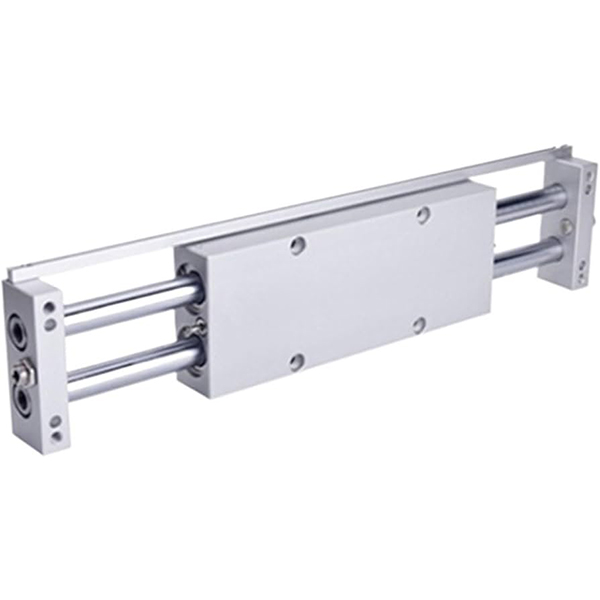

Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

Is é an tsraith SOLH CX2 ná sorcóir gairmiúil imthacaí sleamhnán dúbailte-loine dúbailte-slat ina bhfuil próifíl ultra-íseal, aschur sá dúbailte, cruinneas frith-uainíochta níos fearr agus friotaíocht láidir ualaigh cliathánach. Clúdaíonn sé méideanna tollta de φ10mm, φ15mm agus φ25mm le strócanna caighdeánacha ó 25mm go 200mm. Deartha do spás suiteála dlúth, treoir bheachtais agus oibríochtaí brú/tarraingthe ualaigh mheán-trom, cuirtear an tsraith seo i bhfeidhm go forleathan i stáisiúin uathoibrithe beachtais éagsúla. Tá múnlaí leathnaithe lena n-áirítear CXWM (imthacaí sleamhnáin le maolán hiodrálach) agus CXWL (imthacaí liathróid le maolán hiodrálach) ar fáil le haghaidh coinníollacha oibre ardluais agus ardtionchair.

Buntáistí Struchtúrtha Buntábhachtacha

• Slat Dúbailte Aschur Sleá Dúbailte: Glacadh le struchtúr dé-loine agus déshlat chomhtháite, tá an sá teoiriciúil dhá uair níos mó ná sorcóir aon-slat leis an méid tolladh céanna, ag seachadadh fórsa tiomána cumhachtach agus righineacht struchtúrach foriomlán den scoth. Glacann múnla caighdeánach CX2 treoir imthacaí sleamhnáin ardchruinneas le haghaidh tairiscint líneach cobhsaí.

• Ultra-Ard Frith-uainíocht & Cruinneas Suite: Tuigeann an struchtúr slat dúbailte siméadrach feidhmíocht frith-uainíochta meicniúil iontaofa. Sroicheann cruinneas frith-uainíochta ±0.1 ° (φ10) agus ±0.02 ° (φ25), rud a chinntíonn cobhsaíocht shuímh arís agus arís eile gan íoc. Cuireann meaisínithe comhthreomhar ard-chruinneas idir an dromchla gléasta agus na slata loine go mór le friotaíocht na n-ualaí cliathánach agus eccentric.

• Gléasta Iltreoracha Íseal-Phróifíl & Solúbtha: Déanann dearadh comhlacht dlúth ultra-tanaí oiriúnú go foirfe do spás trealaimh caol agus teoranta. Tacaíonn an comhlacht sorcóra agus an pláta deiridh le suiteáil sheasta, rud a chumasaíonn dhá mhodh oibre:comhlacht sorcóra seasta le pláta deiridh ag gluaiseacht nópláta deiridh socraithe le corp sorcóra ag gluaiseacht. Feistithe le poill gléasta ceithre thaobh agus calafoirt phíobáin trí-threo, tacaíonn sé le treoracha ó bharr, bun agus taobh a shocrú le leagan amach solúbtha píblíne aeir.

• Oibriú Smooth & Saol Seirbhíse Fada: Struchtúr cómhalartach gníomhú dúbailte le maoláin rubair dé-deireadh mar chumraíocht chaighdeánach laghdaíonn sé go héifeachtach tionchar tairiscint agus torann oibriúcháin. Soláthraíonn leaganacha maolánacha hiodrálacha roghnacha CXWM/CXWL ionsú turraing den scoth le haghaidh oibríocht ardluais agus ísealluais araon, ag baint amach laghdú torainn agus feidhmíocht maoláin saor ó chothabháil. Déanann an dearadh saor ó ola oiriúnú do thimpeallachtaí oibre glan agus íoslaghdaíonn sé costais chothabhála laethúla.

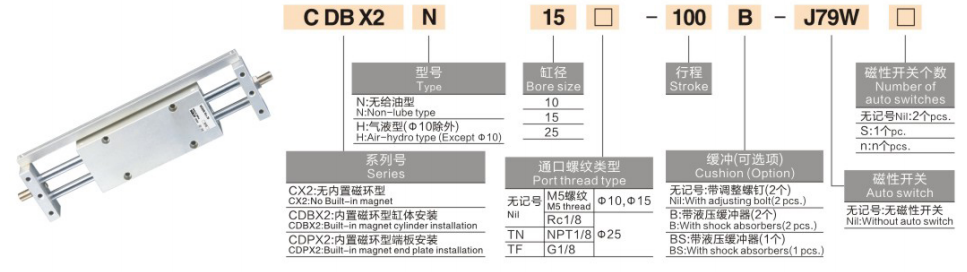

Rialacha Ainmniúcháin Múnla a chomhlánú

Samplaí Samhail: CX2N15-50 | CX225-100-M9BW

Samplaí Tagartha Ordaithe Caighdeánacha

• CX210-25: tolladh 10mm, stróc 25mm, cineál caighdeánach gan athrú maighnéadach

• CX215-75-2S: tolladh 15mm, stróc 75mm, lasca dé-mhaighnéadacha chun déshuíomh a bhrath

• CX2N25-100: tolladh 25mm, stróc 100mm, cineál saor ó mhaighnéad le haghaidh cásanna maighnéadach-íogair

Príomhpharaiméadair Theicniúla Caighdeánacha

(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú rátáil 0.5MPa)

1. Sonraíochtaí Ginearálta Feidhmíochta

• Mód Oibriúcháin: Gníomhú dúbailte (tiomána sioncronach dé-loine)

• Raon Brú Oibre: 0.15~0.7MPa; Brú Cruthúnas: 1.05MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht traidisiúnta saor ó oighear)

• Luas Oibriúcháin loine: 50~500mm/s (caighdeánach CX2); suas le 800mm/s (leaganacha ardluais CXWM/CXWL)

• Mód Maoláin: Maolán rubair dé-deireadh (caighdeánach); maolán hiodrálach roghnach do mhúnlaí CXWM/CXWL

• Mód Lubrication: Oibriú cothabhála saor ó ola, atá oiriúnach do thimpeallachtaí tionsclaíocha glan

2. Sonraí Sá Dúbailte Teoiriciúla (Aonad: N)

3. Sonraí Casmhóiminte cliathánach Incheadaithe (Aonad: N·m)

4. Sonraí Meáchan Táirge (Stróc 50mm, Aonad: kg)

Cásanna Feidhme tipiciúla

• Aistriú Ábhar Beachtais: Oiriúnach le haghaidh aistriúchán saotharphíosa leictreonach agus leathsheoltóra, malartú pailléid agus brú/tarraingt jig. Cinntíonn cruinneas frith-uainíochta ultra-ard fritháireamh nialasach le linn próisis ard-chruinneas suite agus aistrithe.

• Ardaithe Ualach Meán-Trom: Oiriúnach le haghaidh ardaithe workpiece líne a tháirgeadh, scaoileadh múnla agus gearr-stróc tiomáint trom-ualach. Seachadann an struchtúr dúbailte-sá uathúil agus an cumas ualaigh láidir frith-eccentric feidhmíocht tiomána cobhsaí agus cumhachtach.

• Stáisiúin Uathoibrithe Spáis Teoranta: Foirfe do shuiteáil trealaimh bearna caol, leagan amach dlúth cothrománach agus socrú dlúth il-sorcóir. Uasmhéadaíonn an comhlacht próifíl íseal agus dearadh gléasta iltreoch úsáid spáis.

• Timpeallachtaí Oibre Ard-Glaineachta: Déanann dearadh saor ó ola agus deannach íseal oiriúnú do threalamh beachtais leighis, bia agus leictreonach. Meaitseálann an leagan roghnach saor ó mhaighnéad (N-cineál) go foirfe cásanna iarratais maighnéadach-íogair gan cur isteach maighnéadach.

Treoir Roghnúcháin Thapa Trí Chéim

1. Roghnú Méid Bore: Roghnaigh an méid tolladh de réir an ualach oibre iarbhír. Cinntigh an sá dúbailte teoiriciúil ≥ ualach iarbhír × 1.5 le lamháil sábháilteachta leordhóthanach. Tabhair tosaíocht don mhúnla tollta mór φ25 do choinníollacha oibre le hualaí cliathánach trom.

2. Roghnú Stróc: Raonta caighdeánach stróc ó 25mm go 200mm, roghnaigh de réir riachtanais taistil iarbhír. Is fearr samhlacha maoláin CXWM/CXWL do dhálaí oibre fad-stróca, ardluais agus tionchair mhinice.

3 . Roghnú Cumraíochta Feidhme

￮ Brath suímh dé-deireadh: Roghnaigh cumraíocht lasc dé-mhaighnéadach 2S le haghaidh suíomh teorann stróc cruinn.

￮ Coinníollacha oibre ardluais & tionchair: Roghnaigh leaganacha uasghrádaithe CXWM (imthacaí sleamhnáin + maolán hiodrálach) / CXWL (imthacaí liathróid + maolán hiodrálach).

￮ Cásanna íogaire maighnéadacha: Glac le sorcóir saor ó mhaighnéad N-cineál chun cur isteach maighnéadach a sheachaint.

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn sorcóir sleamhnáin slat dúbailte sraith SOLH CX2 aschur sá dúbailte, cruinneas frith-uainíochta ultra-ard, struchtúr dlúth próifíl íseal agus solúbthacht gléasta iltreoch, ag soláthar réitigh tiomána ualaigh mheán-trom cobhsaí agus iontaofa do threalamh uathoibrithe cruinneas spáis teoranta.
