Sorcóir Nasctha Dlúth Sraith CXSJ | Sorcóir Slat Dúbailte Loine Ultra-caol

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Struchtúr Croí

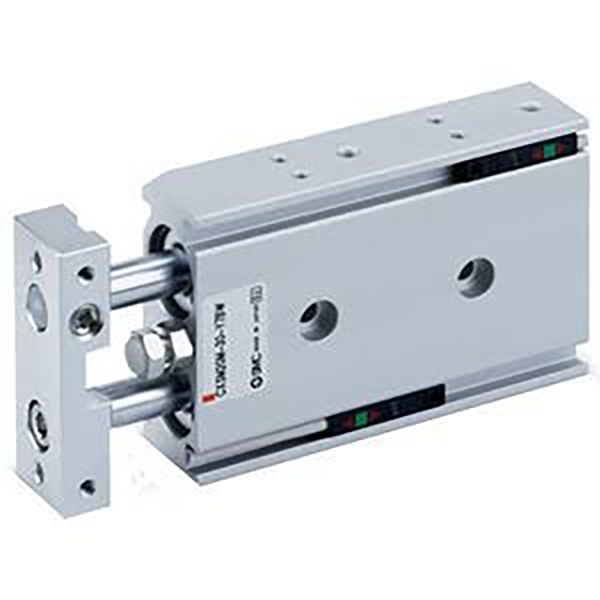

Is leagan ultra-dhlúth uasghrádaithe den sorcóir caighdeánach cúpla CXS é an tsraith SOLH CXSJ. Glacadh le struchtúr comhtháite slat dúbailte-loine agus dúbailte-treoir, seachadann sésá dúbailte i gcomparáid le sorcóirí singil agus sroicheann sé cruinneas uainíochta nialasach de ±0.1 °. Optamaithe le fad níos giorra, leithead níos cúinge agus meáchan níos éadroime ná samhlacha CXS traidisiúnta, tá gnéithe gléasta níos solúbtha ag an tsraith CXSJ agus tá sé deartha go speisialta le haghaidh piocadh agus áit, aistriú ábhar, suite beachtas agus iarratais brú-ualach solais i spásanna uathoibrithe ultra-teoranta.

Buntáistí Struchtúrtha Croí

• Comhtháthú Slat Treorach Dual & Loine: Cumraíochtaí imthacaí sleamhnáin roghnacha (M) agus imthacaí liathróid (L) le toisí foriomlána uilíocha, ag cothromú marthanacht, cruinneas agus costas le haghaidh coinníollacha oibre éagsúla.

• Bonn Athraigh Maighnéadach Inchúlaithe: Tacaíonn sé le suiteáil 4-treo gan cur isteach struchtúrach, rud a chumasaíonn braite suímh il-uillinn solúbtha agus oiriúnú gléasta siméadrach clé/deas.

• Maolán Caighdeánach & Dearadh Maighnéadach: Feistithe le maoláin rubair dé-deireadh le haghaidh mhaolú cobhsaí; Tá fáinne maighnéadach ionsuite (iarmhír Z) in áirithe le haghaidh suiteáil lasc maighnéadach. Gan aon rogha maolán aeir (AZ), feidhmíonn maolán rubair mar ionsú turraing caighdeánach.

• Dearadh Dual Portála le haghaidh Bores Beaga: Tacaíonn méideanna tollta φ6 agus φ10 le dé-phíobáil aiseach agus taobh-phíobáin, ag uasmhéadú leagan amach píblíne go mór i leagan amach trealaimh ultra-dhlúth.

Aicmiú Croífhoshraith (Cineál Beart & Slat)

Clúdaíonn sraith CXSJ ceithre mhúnla lárnacha chun cásanna oibre íseal-ualach trom, cruinneas ardluais agus aschur dúbailte a mheaitseáil, ag baint amach clúdach iomlán ar éilimh uathoibrithe dlúth.

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: CXSJL20-50Z-M9B

1. Sainmhíniú Cód Ainmnithe

1. Cód sraitheach: CXSJ + imthacaí & cineál slat (M / L / WM / WL)

2. Méid Tórraimh: 6 / 10 / 15 / 20 / 25 / 32mm (raon tollaidh caighdeánach iomlán)

3 . Stróc Caighdeánach: 5/10/15/20/25/30/40/50/75/100mm (uasstróc: 100mm)

4. Cumraíocht Fáinne Maolán & Maighnéadach

￮ Z: Cumraíocht chaighdeánach (fáinne maighnéadach ionsuite + maolán rubair dé-deireadh, comhoiriúnach le suiteáil lasc maighnéadach)

￮ Uimh Z iarmhír: Cineál neamh-mhaighnéadach (lasc maighnéadach ar fáil)

￮ Nóta: Ní thacaíonn sraith CXSJ ach maolán rubair, gan aon rogha maolán aer (AZ).

5. Athraigh Maighnéadach: Roghnach D-M9B, D-A93, D-M9N; suiteáilte go díreach ar grooves taobh le comhoiriúnacht bonn inchúlaithe 4-treo

6. Gléas Glas (Roghnach): R (glas aistarraingthe), P (glas síneadh)

Paraiméadair Theicniúla Caighdeánacha Ginearálta

(Coinníollacha tástála caighdeánach: 20 ℃ teocht gnáth, aer tirim)

• Mód Oibriúcháin: Tiomáint dé-loine ag gníomhú di faoi dhó (aschur sá dúbailte)

• Raon Brú Oibre: 0.1~0.7MPa (φ6: íosmhéid 0.15MPa; φ10~φ32: íosmhéid 0.1MPa)

• Brú Cruthúnas: 1.05MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht saor ó oighear)

• Luas Oibriúcháin: 30~800mm/s (cineál ardluais CXSJL suas le 800mm/s; CXSJM 30~600mm/s)

• Cruinneas Frith-uainíochta: ± 0.1 ° (beachtais torsion nialasach, comhsheasmhach le sraith chaighdeánach CXS)

• Mód Maoláin: Maolán rubair dé-deireadh amháin (gan aon rogha maoláin aeir)

• Méid Port Píobáin

￮ φ6 / φ10: M5×0.8 (tacaíonn le píopaí aiseach & taobh dé)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (píobáil taobh amháin)

• Modh Gléasta: gléasta trí thaobh (bun / barr / taobh); tacaíonn an bonn inchúlaithe le suiteáil siméadrach clé agus ar dheis

Sonraí Tóraithe & Teannais (@0.5MPa, Aonad: N)

Soláthraíonn struchtúr loine dúbailtefórsa aschuir dúbailte i gcomparáid le sorcóirí aon-loine den mhéid tolladh céanna

Comparáid idir CXSJ agus Croí-Difríocht CXS

Is é CXSJ an leagan ultra-dlúth uasghrádaithe de CXS, optamaithe go sonrach le haghaidh cásanna uathoibrithe spáis cúng

Treoir Roghnúcháin Tapa

1. Roghnú Cineál Bearing & Slat: Roghnaigh CXSJM do chaitheamh-resistant timpeallachtaí trom-ualach & dusty; roghnaigh CXSJL le haghaidh tairiscint ardluais mhín & chómhalartach; CXSJWM/CXSJWL a ghlacadh le haghaidh aschur slat dé-deireadh agus oibriú sioncrónach déthaobhach.

2. Roghnú Leagan Múnla: Is fearr CXSJ le haghaidh spás ultra-dhlúth agus éilimh phíobáin aiseach; roghnaigh CXS caighdeánach má tá maolán aeir nó friotaíocht tionchair trom ag teastáil.

3 . Roghnú Cumraíochta Maighnéadach: Roghnaigh iarmhír Z chun suíomh a bhrath le lasca maighnéadacha; fág ar lár Z do chásanna neamh-mhaighnéadacha agus do chásanna a bhaineann le trasnaíocht mhaighnéadach.

4. Roghnú Tórraimh & Stróc: Déan méid tolladh a chinneadh bunaithe ar an éileamh iarbhír ar ualach agus ar shá; Is é 5 ~ 100mm an raon stróc caighdeánach (uasteorainn stróc: 100mm).

Achoimre ar Phianbhreith a hAon

     Gnéithe an tsorcóra cúpla ultra-dlúth sraith SOLH CXSJ tá sá ard-slat dúbailte-loine dúbailte, cruinneas uainíochta nialasach ± ​​0.1 °, méid optamaithe ultra-caol agus gléasadh solúbtha 4-bhealach, mar an réiteach aeroibrithe is fearr le haghaidh piocadh agus áit ard-chruinneas, suíomh agus brú éadrom i dtrealamh uathoibrithe ultra-teoranta.
