Sraith CY1 Cúpláil Maighnéadach Sorcóir Rodless | Múnla Bunús Eacnamaíoch Clasaiceach

Branda: SOLH le Richge Technology

CY1S
CY1L

Forbhreathnú Táirge

     Is sorcóir gan slat cúplála maighnéadach clasaiceach agus eacnamaíoch é sraith SOLH CY1, a fhreastalaíonn mar réamhtheachtaí bunúsacha an tsraith uasghrádaithe CY3. Glacann sé struchtúr tiomána maighnéadach sioncrónach neamhtheagmhála, áit a bhfuil an loine inmheánach agus an tábla sleamhnáin seachtrach ag bogadh go comhuaineach trí fhórsa láidir maighnéadach. Featuring oibriú náid-sceitheadh ​​​​go hiomlán faoi iamh, struchtúr dlúth agus feidhmíocht éifeachtach ó thaobh costais, tá sé tiomanta do éadrom-go-mheán-ualach agus iarratais tiomána stróc mheán-fhada. Le raon tollaidh ó φ6 go φ63mm, stróc caighdeánach suas le 1000mm agus stróc leathnaithe uasta de 1500mm, clúdaíonn an tsraith seo múnlaí treoraithe éagsúlaithe chun freastal ar éilimh il-chásanna, rud a fhágann gurb é an t-actuator glan gan slat atá cairdiúil don bhuiséad do línte táirgeachta uathoibrithe ginearálta.

Croíshuíomh & Gnéithe Struchtúrtha

• Tiomántán Cúplála Maighnéadach & Feidhmíocht Glan-Sceitheadh ​​Nialais: Tuigeann maighnéid bhuana ard-neart ar an tábla loine agus sleamhnáin tarchur neamh-mheicniúil sioncrónach. Cuireann an bairille sorcóra atá faoi iamh go hiomlán deireadh le sceitheadh ​​aeir agus astaíochtaí deannaigh, ag oiriúnú go hiomlán do thimpeallachtaí oibre dian glan i leictreonaic, trealamh leighis agus tionscail phróiseála bia.

• Struchtúr Bonn Clasaiceach & Feidhmíocht Ardchostais: Glacadh le struchtúr meicniúil íostach le níos lú comhpháirteanna, laghdaíonn sraith CY1 go héifeachtach costais déantúsaíochta agus cuireann sé iomaíochas costais níos airde ná an tsraith uasghrádaithe CY3. Níl aon dromchla gléasta comhtháite ag múnla bunúsach CY1B agus éilíonn sé lúibíní tacaíochta dé-deireadh le haghaidh suiteáil. Feistithe le fáinne bunúsach caitheamh-resistant agus cumraíocht fáinne dustproof, gnéithe sé brú oibre íosta de 0.18MPa, le saol seirbhíse beagán níos giorra ach go hiomlán inniúil ar ghnáthchoinníollacha oibre.

• Múnlaí Díorthaigh Éagsúlaithe le haghaidh Clúdach Iomlán: Clúdaíonn an líneáil táirge iomlán ilchineálacha treorach chun éilimh bheachtais agus ualaigh éagsúla a mheaitseáil:

• CY1B: Cineál bunúsach gan struchtúr treorach agus dromchla gléasta, a éilíonn ráillí treorach seachtracha agus lúibíní dé-deireadh.

• CY1S: Cineál treoraithe sleamhnáin le imthacaí sleamhnáin ionsuite, ag tacú le hoibriú ualach solais gan treoracha seachtracha.

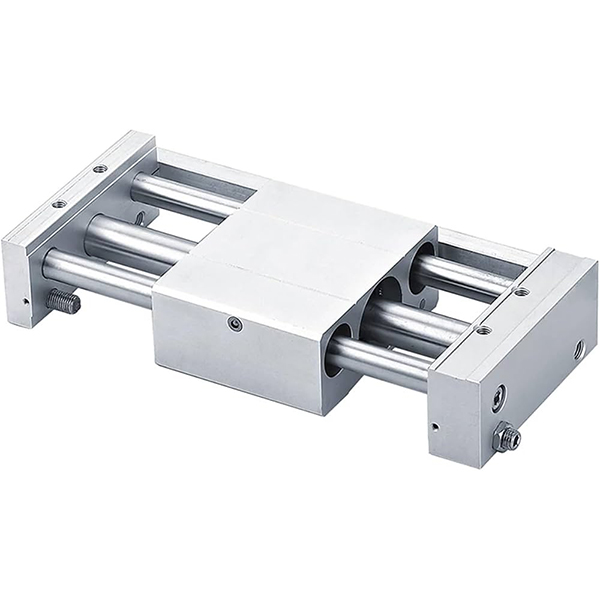

• CY1L: Cineál treorach imthacaí liathróid le sleamhnáin ultra-réidh agus cumas ualaigh feabhsaithe le haghaidh gluaiseacht ard-minicíochta cobhsaí.

• CY1H: Cineál treorach ardchruinneas le cruinneas suímh athuair den scoth le haghaidh cásanna aistrithe beachta.

• CY1F: Cineál tanaí íseal-phróifíl le 29% ar airde iomlán laghdaithe, oiriúnach go foirfe le haghaidh spásanna suiteála trealaimh ultra-dhlúth.


• Maolán Caighdeánach & Cumraíocht Ardluais Roghnach: Déanann maoláin rubair dé-deireadh caighdeánach an tionchar oibriúcháin a ionsú go héifeachtach agus an torann reatha a laghdú. Tacaíonn maoláin hiodrálacha seachtracha roghnacha le hoibriú cobhsaí ag uasluas 500mm/s le haghaidh coinníollacha oibre timthriallach meán-ardluais.

• Comhoiriúnacht Leathan Lasca Maighnéadacha: Tá grooves lasc uilíoch forchoimeádta ar an gcomhlacht sorcóra ag luí le lasca maighnéadacha sraith D-M9 agus sraith D-A9, rud a ligeann do shuiteáil seasamh treallach agus aiseolas solúbtha comhartha stróc.

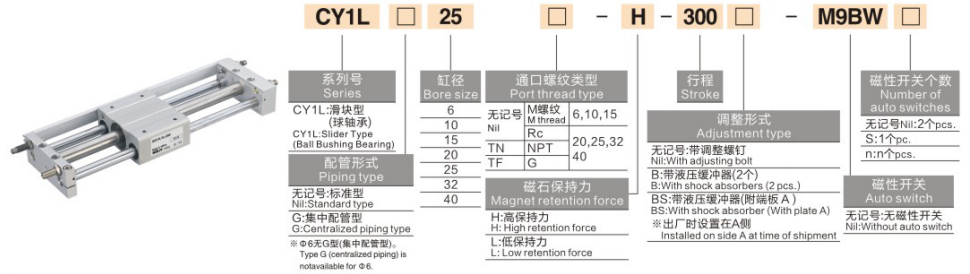

Críochnaigh an Riail um Chódú Múnla

Samplaí Samhail: CY1B20-500 | CY1S40-800-M9PL

Samplaí Tagartha Ordaithe Caighdeánacha

• CY1B20-500: tolladh 20mm, stróc 500mm, cineál bunúsach gan lasc maighnéadach

• CY1S40-800-M9PL: tolladh 40mm, stróc 800mm, cineál treoraithe sleamhnáin le lasc seasamh maighnéadach

Sonraíochtaí Teicniúla Croí (20 ℃ Coinníoll Caighdeánach)

1. Sonraíochtaí Ginearálta Bunúsacha

• Mód Oibriúcháin: Tarchur sioncrónach neamhtheagmhála neamhtheagmhála cúplála maighnéadach

• Sreabhán Oibre: Aer comhbhrúite (caighdeán oibríochta saor ó ola)

• Teocht Chomhthimpeallach: 5 ~ 60 ℃ (gan timpeallacht oibre reo)

• Raon Brú Oibre: 0.18~0.7MPa; Brú Cruthúnas: 1.05MPa

• Luas Oibriúcháin Caighdeánach: 50~500mm/s

• Mód Maoláin: Maolán rubair dé-deireadh caighdeánach; maolán hiodrálach seachtrach roghnach le haghaidh cásanna ardluais

• Fórsa Sealbhaíochta Maighnéadach: 49 ~ 2450N (méaduithe de réir a chéile le méid tollaidh)

2. Cairt Pharaiméadar Príomhfheidhmíochta (@0.5MPa)

Croí-Treoirlínte Cumraíochta & Roghnúcháin

1. Roghnú Méid Leamh de réir Ualach & Sá

• φ6~φ15 (Dleacht Micrisholais): Oiriúnach do ualaí ≤2.5kg, atá tiomnaithe d'aistriú comhpháirteanna cruinneas gearr-stróc i dtrealamh leictreonach mionbheachtais.

• φ20~φ32 (Dleacht Solais Ghinearálta): Meaitseáladh le 4 ~ 10kg ualach solais, oiriúnach le haghaidh oibríochtaí brú agus tarraingt fad-stróc traidisiúnta (≤1000mm) i línte táirgeachta uathoibrithe ginearálta.

• φ40~φ63 (Dleacht Meánach): Infheidhme le haghaidh cásanna ualach meánach 16 ~ 40kg, oiriúnaithe go foirfe do láimhseáil fad-stróc agus dálaí oibre timthriallach ard-minicíochta i dtrealamh uathoibrithe pacáistithe agus lóistíochta.

2. Roghnú Múnla & Córas Treoraithe

• CY1B Bunchineál: An tsamhail is éifeachtaí ó thaobh costais gan aon struchtúr treorach tógtha. Tá ráillí treorach líneacha seachtracha éigeantach, atá oiriúnach do thionscadail atá íogair ó thaobh an bhuiséid de agus do threalamh a bhfuil struchtúir threorach in áirithe acu.

• Cineál Treoraithe Sleamhnán CY1S: Feistithe le treoir imthacaí sleamhnáin ionsuite, nach dteastaíonn aon treoracha cúnta seachtracha le haghaidh ualaí solais (≤10kg), le suiteáil simplí agus uilíocht leathan.

• CY1L Cineál Treoir Bearing Liathróid: Glacann sé le struchtúr imthacaí liathróid ard-chruinneas le friotaíocht sleamhnáin ultra-íseal agus saol seirbhíse leathnaithe, atá saindeartha le haghaidh coinníollacha oibre timthriallach ardluais agus ard-minicíochta.

• Cineál Ard-Beachtais CY1H: Cumraithe le meicníocht treorach líneach beachtas, ag baint amach cruinneas athshuímh suas le ± 0.02mm, is infheidhme maidir le suímh ardchruinneas agus cásanna aistrithe micrea-achair.

• Cineál Íseal-phróifíl CY1F: Struchtúr tanaí optamaithe le 29% ar an airde iomlán laghdaithe, an fhadhb a bhaineann le spás suiteála ingearach teoranta do threalamh dlúth uathoibrithe a réiteach.

3. Comhshaol & Roghnú Cumraíochta Feidhme

• Oiriúnú Timpeallachta Glan: Comhlíonann dearadh tarchurtha maighnéadach neamhtheagmhála náid-sceitheadh ​​​​agus deannach caighdeáin táirgthe sláinteachais; Is fearr samhlacha CY1S agus CY1L le haghaidh oibriú seomra glan fadtéarmach.

• Uasghrádú Coinníoll Oibre Ardluais: Feistithe le maoláin hiodrálacha seachtracha chun deireadh a chur le tionchar deiridh, ag tacú go cobhsaí le luas oibríochta leanúnach suas le 500mm/s.

• Aiseolas Seasamh Beachtais: Meaitseáil le lasca maighnéadacha sraith D-M9 nó sraith D-A9 chun suíomh stróc ilphointí agus aschur comhartha fíor-ama a bhaint amach.

Cásanna Iarratais Ghnáthúla Tionscail

• Aistriú Ábhar Seomra Glan: Úsáidtear struchtúr cúplála maighnéadach nialais-thruaillithe go forleathan le haghaidh láimhseáil ábhair fad-achair i gceardlanna leathsheoltóra agus LCD saor ó dheannach, rud a sheachnaíonn éilliú tánaisteach timpeallachtaí oibre glan.

• Líne Pacáistiú Díláithriú Workpiece: Déanann dearadh ardchostas feidhmíochta oiriúnú do bhrú agus tarraingt fad-stróc píosaí oibre éadroma agus meánmhéide i dtrealamh pacáistithe bia agus cógaisíochta, le ráta teip íseal agus cothabháil laethúil simplí.

• Rialú Doras Trealaimh Uathoibrithe: Sábhálann struchtúr dlúth gan slat spás suiteála seachtrach, atá oiriúnach chun doirse cosanta trealaimh agus sciatha deannaigh a oscailt agus a dhúnadh le stróc fada.

• Suíomh Líne Tionóil Long-Stróc: Comhoibríonn sé le modúil treorach meaitseála chun suíomh cruinneas cobhsaí a bhaint amach laistigh de 1 ~ 1.5m stróc ultra-fhada, ag freastal ar éilimh shuímh thimthriallach leanúnach na línte táirgeachta.

• Réiteach Malartach Eacnamaíoch: Athsholáthar costas-síos idéalach do shraith ardphraghas CY3 i dtionscadail uathoibrithe atá teoranta ó thaobh buiséid, a shásaíonn go hiomlán na bunriachtanais tiomána líneach fad-stróc.

Comparáid Croífheidhmíochta Sraith CY1 vs CY3

Treoir Roghnúcháin Thapa Trí Chéim

1. Deimhniú Méid Tóraithe: Ríomh sá riachtanach bunaithe ar mheáchan ualaigh le fachtóir sábháilteachta ≥2. Rialacha molta: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Deimhniú Cineál Múnla: Roghnaigh CY1B le haghaidh buiséad ultra-íseal; CY1S le haghaidh suiteáil saor ó threoir-ualach solais; CY1L le haghaidh oibríocht ard-minicíochta ardluais; CY1H le haghaidh éilimh ardchruinneas suite.

3 . Deimhniú Sonraíochta Stróc: Roghnaigh stróc caighdeánach 50~1000mm le haghaidh gnáthúsáide; stróc leathnaithe roghnach suas le 1500mm le haghaidh éilimh tiomána achar meánach.

Achoimre ar Phianbhreith a hAon

     Tá sorcóir slat cúplála maighnéadach clasaiceach sraith SOLH CY1 ina actuator glan sceitheadh ​​​​náid eacnamaíoch le múnlaí treoraithe éagsúlaithe, ag feidhmiú mar an réiteach tiomána líneach bunúsach fad-stróc atá cairdiúil don bhuiséad le haghaidh uathoibriú ginearálta ualach éadrom-mheán agus trealamh seomra glan.
