Sraith CY3 Cúpláil Maighnéadach Sorcóir Rodless | CY3B Bunúsach / CY3R Cineál Sliabh Díreach

Sraith CY3 Cúpláil Maighnéadach Sorcóir Rodless | CY3B Bunúsach / CY3R Cineál Sliabh Díreach

Branda: SOLH le Richge Technology

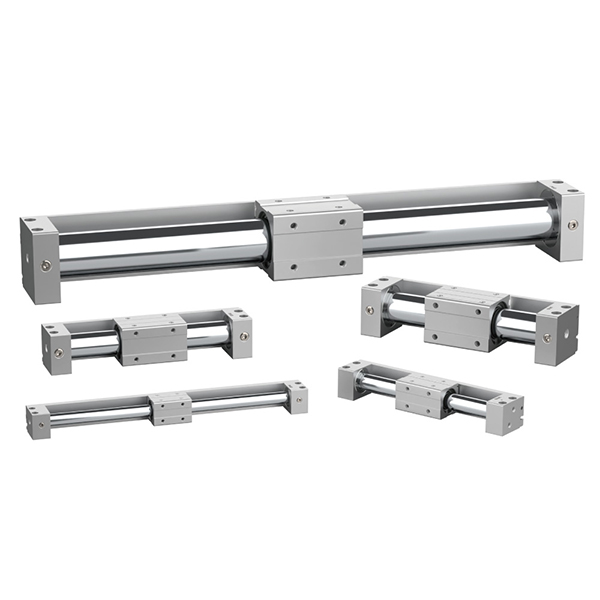

CY3R

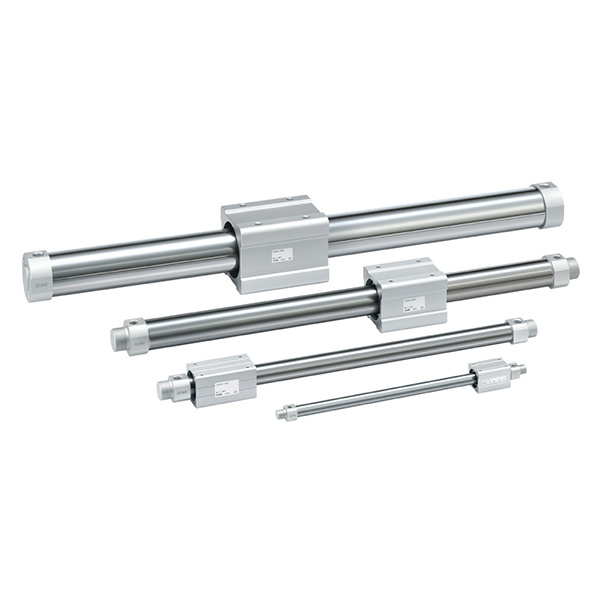

CY3B

Forbhreathnú Táirge

     Is é an tsraith SOLH CY3 ná sorcóir slat cúplála maighnéadach uasghrádaithe bunaithe ar an tsraith SMC CY1 clasaiceach, roinnte ina dhá mhúnla príomhshrutha: cineál bunúsach CY3B gan dromchla gléasta agus cineál gléasta díreach CY3R. Glacann sé struchtúr tarchurtha maighnéadach neamhtheagmhála atá faoi iamh go hiomlán, ag réadú gluaiseacht sioncrónach an loine inmheánach agus an tábla sleamhnáin seachtrach trí chúpláil maighnéadach láidir. Le sceitheadh ​​nialasach, oibriú saor ó dheannach agus saor ó thruailliú, stróc ultra-fhada agus suiteáil dhlúth, tá sé infheidhme go forleathan maidir le cásanna tiomána líneacha glan-ghrád, éadrom-go-mheán, fad-achair. Le raon tollaidh ó φ6 go φ63mm agus stróc uasta de 5000mm, sábhálann sé spás suiteála 50% i gcomparáid le sorcóirí slata ceangail traidisiúnta agus feidhmíonn sé mar an réiteach tiomána glan-stróc is fearr le haghaidh línte táirgeachta uathoibrithe ard-chaighdeán.

Croíshuíomh & Gnéithe Struchtúrtha

• Tarchur Cúplála Maighnéadacha & Oibríocht Ghlan Sceitheadh ​​Nialais: Glacann an tábla loine agus sleamhnáin tiomáint maighnéadach sioncrónach le dearadh bairille sorcóra atá faoi iamh go hiomlán. Ní shíneann aon slat loine amach, ag baint amach aerdhíonacht iomlán, sceitheadh ​​nialasach agus truailliú deannaigh nialasach. Meaitseálann sé go foirfe le timpeallachtaí dian táirgthe ar nós próiseáil bia, trealamh leighis agus leictreonaic leathsheoltóra.

• CY1 Leagan Uasghrádaithe le Marthanacht Feabhsaithe: I gcomparáid leis an tsraith CY1 traidisiúnta, tá an fad fáinne chaitheamh-resistant a mhéadú 70%, a fheabhsú go héifeachtach cumas imthacaí agus cobhsaíocht sleamhnáin. Cruthaíonn coimeádán bealaithe ionsuite an fháinne dustproof scannán bealaithe cosanta marthanach, ag laghdú an brú oibre íosta go 0.12MPa agus ag leathnú go mór shaol na seirbhíse. Ach amháin i gcás sonraíocht φ6, coinníonn na samhlacha eile go léir na toisí gléasta céanna le CY1 le haghaidh athsholáthar agus uasghrádú díreach.

• CY3B Struchtúr Íosta Cineál Bunúsach: Níl aon dromchla gléasta in áirithe ag an mbairille sorcóra mín agus éilíonn sé lúibíní tacaíochta dhá cheann le haghaidh socrú. Níl an tábla sleamhnáin feistithe le struchtúr treorach tógtha, agus mar sin tá treoracha líneacha seachtracha nó slata treorach éigeantach chun ualach eccentric agus teip díchúplála maighnéadach a chosc.

• Maolán Rubair Caighdeánach & Sonraíocht Roghnach Ardluais: Glacann maoláin rubair dé-deireadh ionsuite an tionchar oibriúcháin agus laghdaítear torann reatha le haghaidh gnáthoibríochta timthriallach cobhsaí. Tacaíonn sonraíocht ardluais roghnach X160 le luas oibriúcháin uasta de 1500mm/s chun oiriúnú do dhálaí oibre ard-minicíochta ardluais.

• Suiteáil Athraigh Maighnéadach Áisiúil: Tá grooves lasc réamhchoimeádta ar an dá thaobh den chomhlacht sorcóra ag luí le lasca maighnéadacha sraith D-M9, ag baint úsáide as aiseolas suímh solúbtha agus cruinn fíor-ama le haghaidh suíomh stróc.

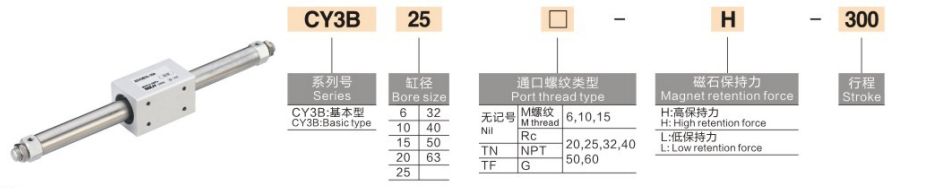

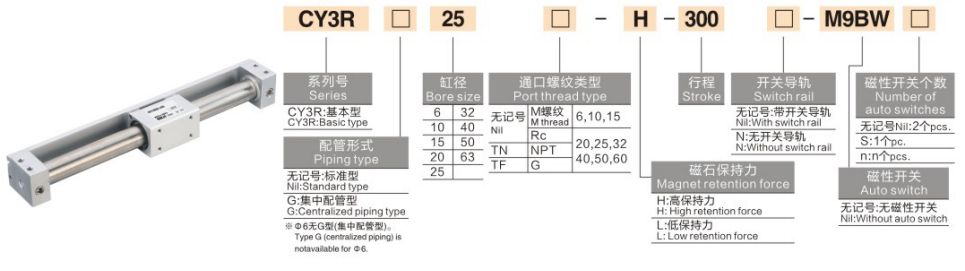

Críochnaigh an Riail um Chódú Múnla

Samplaí 1.Model: CY3B20-500 | CY3B40-800-M9PL

Samplaí Tagartha Ordú 2.Standard

• CY3B20-500: tolladh 20mm, stróc 500mm, cineál bunúsach gan lasc maighnéadach

• CY3B40-800-M9PL: tolladh 40mm, stróc 800mm, cineál bunúsach le lasc seasamh maighnéadach

Sonraíochtaí Teicniúla Croí (20 ℃ Coinníoll Caighdeánach)

1 Sonraíochtaí Ginearálta Bunúsacha

• Mód Oibriúcháin: Tarchur neamhtheagmhála cúplála maighnéadach ag gníomhú go dúbailte

• Sreabhán Oibre: Aer comhbhrúite (caighdeán oibríochta saor ó ola)

• Teocht Chomhthimpeallach: 5 ~ 60 ℃ (gan timpeallacht reo)

• Raon Brú Oibre: 0.12~0.7MPa; Brú Cruthúnas: 1.0MPa

• Luas Oibriúcháin: 50~500mm/s (caighdeánach); uasmhéid 1500mm/s (sonraíocht ardluais roghnach X160)

• Mód Maoláin: Maolán rubair dé-deireadh caighdeánach

• Fórsa Sealbhaíochta Maighnéadach: 19.6 ~ 2450N (méaduithe le méid toll)

Cairt 2 Pharaiméadar Feidhmíochta Eochair (@0.5MPa)

Croí-Treoirlínte Cumraíochta & Roghnúcháin

1 Roghnú Méid Toirt de réir Ualach & Sá

• φ6~φ15 (Dleacht Micrisholais): Oiriúnach do ualaí ≤2.5kg, atá tiomnaithe d'aistriú cruinneas gearr-stróc mion-chomhpháirteanna i dtrealamh leictreonach agus leighis.

• φ20~φ32 (Dleacht Solais Ghinearálta): Meaitseáladh le 4~10kg ualach solais, oiriúnach le haghaidh brú agus tarraingt traidisiúnta fada-stróc (≤1000mm) i línte táirgeachta uathoibrithe ginearálta.

• φ40~φ63 (Dleacht Meánach): Infheidhme do chásanna meán-ualach 16 ~ 40kg, foirfe do láimhseáil trom-stróc fada agus d'oibriú timthriallach ard-minicíochta i dtionscail bia agus pacáistithe.

2 Stróc & Roghnú Córais Treorach

• Raon Stróc: Clúdaíonn stróc caighdeánach 50~1000mm; stróc ultra-fhada leathnaithe suas le 5000mm le haghaidh éilimh tiomána fad-achair speisialta.

• Dearadh Treoraithe Seachtrach Éigeantach: Níl aon struchtúr treorach tógtha ag an gcineál bunúsach CY3B. Ní mór ráillí sleamhnáin líneacha seachtracha nó slata treorach a bheith feistithe chun tacú leis an ualach agus chun díchúpláil maighnéadach a chosc de bharr diall fórsa eccentric.

• Modh Caighdeánach Socraithe: Seasta ag lúibíní tacaíochta dhá-deireadh roghnach le comhlacht sorcóra ar fionraí agus cuimilte teagmhála nialasach, ag cinntiú oibriú cúplála maighnéadach cobhsaí.

3 Comhshaol & Roghnú Cumraíochta Feidhme

• Tosaíocht do Timpeallachtaí Glan: Déanann dearadh gan sceitheadh ​​agus saor ó thruailliú oiriúnú do dhianchoinníollacha oibre saor ó dheannach agus steiriúla i dtionscail bia, leighis agus leictreonacha leathsheoltóra.

• Uasghrádú Coinníoll Oibre Ardluais: Roghnaigh sonraíocht ardluais X160 roghnach (uasmhéid 1500mm / s), atá feistithe le maoláin hiodrálacha seachtracha chun deireadh a chur le tionchar ardluais agus oibriú cobhsaí a chinntiú.

• Aiseolas Seasamh Beachtais: Trealamh le lasca maighnéadacha sraith D-M9 chun suíomh stróc cruinn dhá phointe nó ilphointe a bhaint amach agus aiseolas comhartha.

CY3B vs CY3R | Comparáid Difríocht Múnla

Cásanna Iarratais Ghnáthúla Tionscail

• Aistriú Ábhar Seomra Glan: Tá struchtúr cúplála maighnéadach saor ó dheannach agus náid-sceitheadh ​​oiriúnach do láimhseáil ábhar fad-achair i gceardlanna leictreonacha, leathsheoltóra agus leighis saor ó dheannach gan truailliú a dhéanamh ar thimpeallachtaí glan.

• Línte Pacáistithe Bia & Dí: Déanann bairille sorcóir cruach dhosmálta meirge-cruthúnas le dromchla éasca le glanadh in oiriúint do chaighdeáin táirgthe sláinteachais, atá oiriúnach le haghaidh dí-áitiú fada stróc ar phíosaí oibre éadroma agus meánacha i dtrealamh próiseála bia.

• Trealamh Tiomáint Doras & Clúdaigh: Sábhálann aon dearadh síneadh slat spás seachtrach, a chuirtear i bhfeidhm go foirfe ar dhlúth agus ar oscailt stróc fada agus tiomáint dúnta doirse cosanta trealaimh uathoibrithe agus clúdaigh sciath.

• Ardán Suite Beachtais Fad-Stróc: Comhoibríonn sé le ráillí treorach ard-chruinneas seachtracha chun cruinneas suite cobhsaí arís agus arís eile a bhaint amach, atá oiriúnach do shuíomh beacht fad-achair 1 ~ 2m agus iompar timthriallach línte cóimeála.

• Athsholáthar Spáis le haghaidh Sorcóirí Ceangail-Slat: Réitíonn sé fadhb áitrithe spáis na sorcóirí slata ceangail traidisiúnta i gcásanna stróc fada (> 500mm), ag laghdú spás suiteála trealaimh iomlán 50% le haghaidh dearadh dlúth trealaimh.

Treoir Roghnúcháin Thapa Trí Chéim

1. Deimhniú Méid Tóraithe: Ríomh sá riachtanach bunaithe ar mheáchan ualaigh le fachtóir sábháilteachta ≥2. Rialacha molta: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Deimhniú Sonraíochta Stróc: Roghnaigh stróc caighdeánach 50~1000mm le haghaidh gnáthéilimh; roghnaigh sonraíocht leathnaithe le haghaidh stróc ultra-fhada suas le 5000mm.

3 . Comhoiriúnú Feidhmiúil Cumraíocht: Roghnú tosaíochta do choinníollacha oibre glan saor ó thruailliú; uasghrádú go X160 ardluais spec + maolán hiodrálach le haghaidh oibriú tapa; cuir lasca maighnéadacha sraith D-M9 leis chun suíomh fíor-ama a bhrath.

Achoimre ar Phianbhreith a hAon

     Tá sorcóir cúplála maighnéadach sraith SOLH CY3 ina actuator uasghrádaithe saor ó ola de ghrád glan CY1, ina bhfuil sceitheadh ​​nialasach, stróc ultra-fhada 5000mm, brú tosaigh íseal agus cineálacha dé-fheistithe, ag feidhmiú mar an réiteach tiomána líneach fad-stróc coigilte spáis is fearr le haghaidh trealamh uathoibrithe glan ualaigh éadrom-mheán.
