Tomhsaire Brú Ginearálta Aeroibrithe Sraith G

Branda: SOLH le Richge Technology

Suíomh Táirge

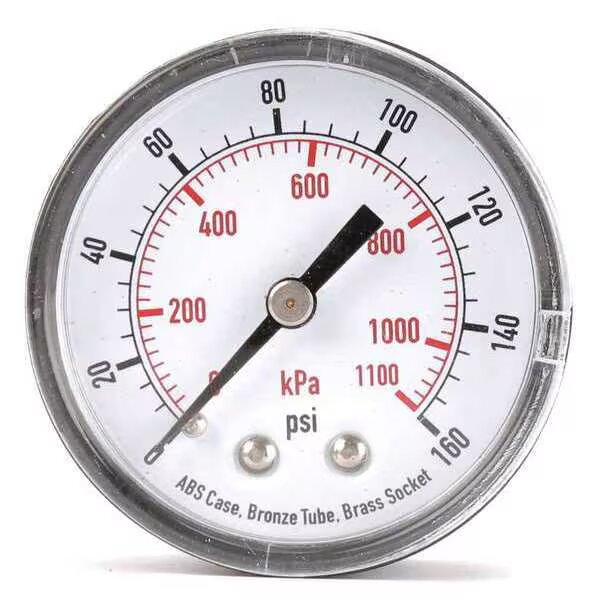

     Is tomhas brú caighdeánach é sraith SOLH G atá tiomnaithe do chórais aeroibrithe chun brú aeir comhbhrúite a thomhas, roinnte ina chineál bunúsach caighdeánach agus cineál táscaire teorann le fáinne rabhaidh dath. Diailigh raonta trastomhas seachtrach φ15 ~ φ63, clúdaíonn réise brú 0.2~1.5MPa le cruinneas caighdeánach ±3% F.S. Dhá struchtúr gléasta ar fáil: múnla snáithe cúil G le haghaidh gléasta painéil agus samhail snáithe taobh GA le haghaidh suiteáil píblíne díreach.

Sonraíocht Méid & Toise na Sraithe (Trastomhas Amuigh × Snáithe Ceangail)

     -- G15: φ15, snáithe inmheánach M5 / R1/8; ultra-miniature, arna mheaitseáil le comhlaí aeroibrithe micrea

     -- G27: φ26, R1/16 / R1/8; comhlacht caol dlúth le haghaidh spás suiteála caol teoranta

     -- G36 / GA36: φ37.5, R1/8; múnla caighdeánach príomhshrutha ginearálta

     -- G46 / GA46: φ42.5, R1/8 / R1/4; is mó a úsáidtear go forleathan, fáinne táscaire teorainn roghnach

     -- G53-L: φ51, R1/8 / R1/4; dhiailiú mór mheán le fáinne rabhaidh teorainn dearg - glas

     -- G63-L: φ63.4, R1/8 / R1/4; dhiailiú mór super, léamh soiléir ó achar fada

Riail & Samplaí Ainmniúcháin Múnla

 1. Formáid Ainmniúcháin

     -- G / GA + Cód Méid + Iarmhír Roghnach L + Cód Raon Brú + Cód Snáithe

     - Iarmhír L = Feistithe le fáinne táscaire teorainn dearg-uaine

  2. Samplaí Samhail

     -- G46-10-02:

         G46 = φ42.5 múnla snáithe cúil | 10 = raon 1.0MPa | 02 = R1/4 snáithe

     -- GA36-10-01:

        GA36 = φ37.5 múnla snáithe taobh | 10 = raon 1.0MPa | 01 = snáithe R1/8

     -- G36-L-10-01

        Le fáinne rabhaidh teorainn dearg-uaine L, φ37.5 snáithe cúil, 1.0MPa, R1/8

  3. Sainmhíniú Cód

     -- Cód Raon Brú:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- Cód Snáithe

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 snáithe inmheánach méadrach3.

Croípharaiméadair Theicniúla Uilíoch

  1. Meán Intomhaiste: Aer comhbhrúite; Leaganacha páirteanna fliuchta saor ó ola & copar-saor in aisce roghnach le haghaidh próiseas glan

  2. Raon Brú Caighdeánach: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Grád Cruinneas: Caighdeán ±3% F.S.; mion G15 & G27 ±5% F.S.

  4. Cumraíocht Ábhar:

     -- Tithíocht: Cóimhiotal since / alúmanam dísleáite plátáilte nicil

     -- Clúdach Fuinneog: Polacarbónáit resistant tionchair

     -- Feistiú ceangail: Prás; rogha eile saor ó chopair ar fáil

  5. Teocht Oibriúcháin: -5 ~ +60 ℃ (meán gan icing)

  6. Aicmiú Gléasta

     -- Cineál G: Snáithe cúil, atá deartha le haghaidh suiteáil painéil leabaithe

     -- Cineál GA: Snáithe taobh, gléasadh píblíne díreach inlíne

Múnla L le Fáinne Táscaire Teorainn

     - Fáinne dearg: Teorainn uachtarach / tairseach aláraim ardbhrú

     - Fáinne glas: Gnáth-eatramh brú oibre sábháilte

     - Pointeoir bán: Luach brú aeir dinimiciúil fíor-ama

     - Buntáiste Lárnach: Breithiúnas staid amhairc iomasach gan léamh cúramach ar scála, oiriúnach le haghaidh línte cóimeála agus caibinéid láraithe monatóireachta ilphointí

Treoir Roghnúcháin Céim ar Chéim

  1. Miniature & spás teoranta caol: Roghnaigh G15 / G27 (φ15 / φ26)

  2. Ciorcaid aeroibrithe caighdeánacha gnáth: G36 / G46 (φ37.5 / φ42.5)

  3. Rabhadh brú amhairc ag teastáil: G36-L / G46-L le fáinne teorainn dath

  4. Éileamh léamh iargúlta fad-achair: Dhiailiú mór G53-L / G63-L (φ51 / φ63)

  5. Idirdhealú modh suiteála

     - Gléasta píblíne díreach → sraith snáithe taobh GA

     - Painéal rialaithe trealaimh gléasta leabaithe → G sraith snáithe cúil

Tagairt Thapa Múnla Chaighdeánach Coitianta

     -- G27-10-R1: dhiailiú φ26, raon 1.0MPa, snáithe R1/16

     -- G36-10-01: φ37.5 snáithe cúil, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 snáithe cúil, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 snáithe cúil, fáinne teorainn dearg-uaine, 1.0MPa, R1/4

Achoimre ar Phianbhreith a hAon

     Clúdaíonn tomhas brú aeroibrithe sraith SOLH G φ15 ~ φ63 méideanna diailithe iomlána le snáithe cúil / taobh dhá stíl gléasta, fáinne rabhaidh teorainn dath cineál L roghnach, raonta brú iomlán 0.2 ~ 1.5MPa agus leaganacha glan saor ó chopair, an cúlpháirtí caighdeánach monatóireachta brú aeir do gach ciorcad aeroibrithe uathoibrithe tionsclaíoch.
