VR3200 / VR3201 Sraith Leaschraolacháin Aeroibrithe-Leictreach

Branda:SOLH le Richge Technology

Suíomh Táirge

     Is athsheachadáin aeroibrithe-leictreacha clasaiceacha iad sraith SOLH VR3200/3201, ar a dtugtar lasca comhartha brú aeir freisin. Tiontaíonn siad comharthaí brú aeir i dteagmhálacha tirime aistrithe leictreach, a úsáidtear go forleathan le haghaidh monatóireachta brú, fabhtanna scanrúla, idirghlasáil sábháilteachta agus ionchur comhartha digiteach go PLC i línte táirgeachta uathoibrithe, ag feidhmiú mar chomhéadan comhshó comhartha caighdeánach idir píblínte aeroibrithe agus córais rialaithe leictreachais.

Aicmiú Múnla & Difríochtaí Croí

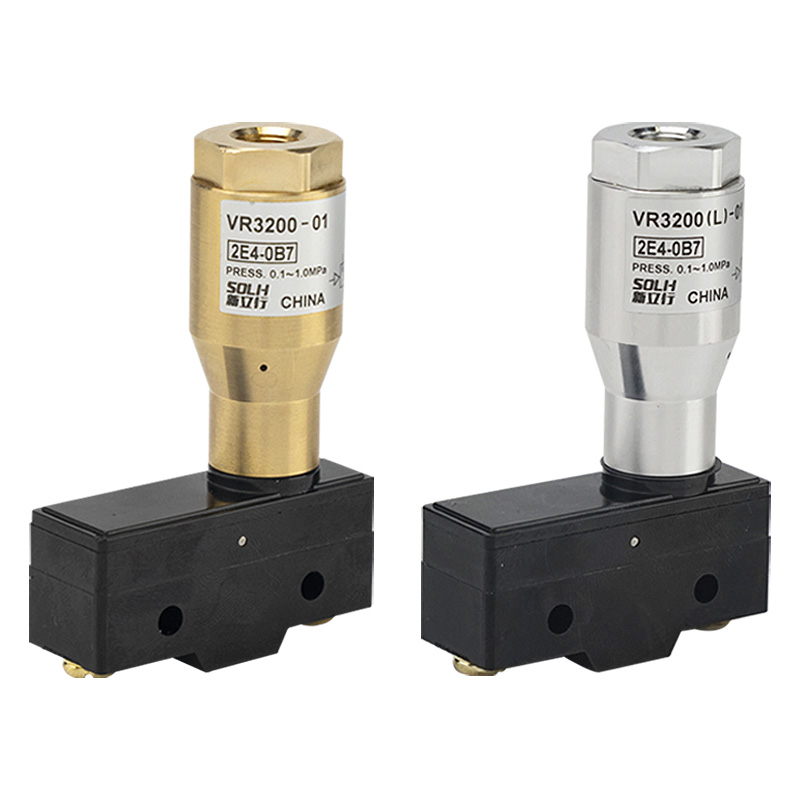

     -- VR3200-01: Cineál fráma oscailte, meáchan 130g, bloc críochfoirt nochta, le haghaidh timpeallachtaí comh-aireachta faoi dhíon tirim, saor ó dheannach

     -- VR3201-01: Tithíocht séalaithe drip-proof IP44, meáchan 260g, tógáil go hiomlán faoi iamh, oiriúnach do cheardlanna tais, deannaigh agus trealamh táirgeachta

     -- VR3202-01: IP44 drip-proof le críochfort talún tiomnaithe, deimhnithe CE, oiriúnach le haghaidh trasnaíochta leictreamaighnéadach trom agus innealra onnmhairithe

     - Cód calafoirt: 01 = snáithe inmheánach caighdeánach Rc1/8; Snáithe NPT1/8 roghnach

Sonraíochtaí Teicniúla Uilíoch

  1. Raon Brú Oibriúcháin Inchoigeartaithe: 0.1 ~ 1.0 MPa (brú truicear réamhshocraithe monarcha ≈ 0.15MPa)

  2. Teocht Chomhthimpeallach: -5 ℃ ~ +60 ℃ (gan icing)

  3. Foirm Teagmhála: 1AB (1 Oscailte de ghnáth + 1 Dúnta de ghnáth + COM Coitianta)

  4. Rátálacha Teagmhála Athraigh Micrimhilseogra (Ualach Frithsheasmhach / Ionduchtach):

     -- AC125V: 15A resistive, 3A ionduchtach

     -- AC250V: 15A resistive, 2.5A ionduchtach

     -- DC30V: 6A resistive, 1.5A ionduchtach

  5. Leagan Amach an Chomhéadain: Inlet aer Rc1/8; críochfoirt scriú leictreacha (VR3201 atá feistithe le gland cábla Pg13.5 le haghaidh sreangú séalaithe)

  6. Comhdhéanamh Ábhar: Comhlacht comhla práis, loine POM, earrach fillte cruach dhosmálta, fáinne séalaithe NBR

Prionsabal Oibre

  1. Téann aer comhbhrúite isteach i bport IN agus cuireann sé brú ar an loine chun an earrach a chomhbhrú, ag spreagadh an lasc micrea ionsuite go meicniúil nuair a sháraíonn an brú an tairseach réamhshocraithe.

  2. Loighic aistrithe teagmhála:

     -- Brú ≥ luach socraithe: NÍL dúnta, NC oscailte

     -- Brú ＜ luach socraithe: NÍL oscailte, NC dúnta

  3. Struchtúr go hiomlán meicniúil, ní gá soláthar cumhachta seachtrach. Go bunúsach sábháilte agus cobhsaí do chriosanna guaiseacha pléasctha agus neamhleictreacha.

Treoirlínte um Roghnú Tapa

     -- VR3200-01: Suiteáil comh-aireachta tirim faoi dhíon ar chostas íseal

     -- VR3201-01: Uirlisí meaisín tais / deannaigh, línte cóimeála, trealamh leath-amuigh

     -- VR3202-01: Deimhniú CE + cosaint talún, cur isteach trom EMC, meaisíní iomlán onnmhairithe

     -- Coigeartú brú: Brú truicear réamhshocraithe monarchan 0.15MPa, mionchoigeartú tríd an scriú coigeartaithe barr

Cásanna Feidhme tipiciúla

     -- Stróc sorcóir & braite brú clampála: deimhniú clampála workpiece, aláram ró-ualach

     -- Aiseolas brú diúltach chuck bhfolús: asaithe & workpiece braite caillteanais ag titim

     -- Príomhfhoinse aeir Rabhadh brú íseal: teip comhbhrúiteoir aeir agus monatóireacht ar sceitheadh ​​píblíne

     -- Aiseolas oscailte/dlúth staid na comhla liathróide aeroibrithe agus comhlaí féileacán

     -- Comhshó comhartha aeroibrithe do cheardlanna pléascadh-dhíonach gan braiteoirí leictreonacha

Buntáiste Idirmhalartaithe SOLH

     Tá sraith SOLH VR3200/3201 buail isteach go hiomlán comhoiriúnach le samhlacha coibhéiseacha SMC i ngné fhoriomlán, snáithe calafoirt, paraiméadair teagmhála agus raon brú inchoigeartaithe. Cuidíonn praghsáil iomaíoch agus am luaidhe gearr le custaiméirí costais olltáirgeachta a ghearradh.

Sainmhíniú Sreangú Teirminéil

     -- COM: críochfort poiblí coitianta

     -- NÍL: Oscailte de ghnáth, seolann nuair a shroicheann brú an aeir an luach réamhshocraithe

     -- NC:Dúnta de ghnáth, seolann sé nuair a bhíonn brú an aeir faoi bhun na tairsí réamhshocraithe

Achoimre ar Phianbhreith a hAon

     Tiontaíonn sealaíochta aeroibrithe-leictreach meicniúil SOLH VR3200/3201 comharthaí brú aeir go comharthaí teagmhála tirim 1NO + 1NC le brú truicear inchoigeartaithe 0.1 ~ 1.0MPa, atá ar fáil i bhfráma oscailte, IP44 cruthúnas drip agus leaganacha CE le haghaidh idirghlasáil PLC, monatóireacht ar fholús agus rialú uathoibrithe aláraim foinse aeir.
