Branda: SOLH le Richge Technology
Tá sraith SOLH HFY gripper swing dlúth-chruthach Y tiomáinte ag meicníocht luamhán aonair loine agus maighdeog, rogha eile díreach ar SMC MHC2. Saintréithe lárnacha: aimpliú chasmhóiminte luamháin le haghaidh fórsa láidir clampála, uillinn oscailt swing mór, comhlacht caol le haghaidh spás suiteála daingean. Ideal do chomhpháirteanna beaga cruinn, cuartha agus neamhrialta, a úsáidtear go forleathan i leictreonaic, crua-earraí, páirteanna plaisteacha agus stáisiúin tionóil dleachta éadroma.
1. Tarchur: Déanann loine aonair cóimeáil luamháin mhaighdeog a bhrú chun tairiscint líneach a thiontú ina ghluaiseacht swing de chineál Y. Aimplíonn struchtúr luamháin chasmhóiminte aschuir le haghaidh clampála cumhachtach.
2. Modhanna Oibriúcháin
-- HFY: Gníomhú dúbailte (caighdeánach) – rialú déthreorach aeir le haghaidh oscailt agus dúnta
-- HFTY: Gníomhú singil Oscailte de ghnáth – teanntáin soláthair aeir; osclaíonn an earraigh go huathoibríoch tar éis caillteanas brú
3. Uillinn swing: Uasmhéid oscailte +30 °, ró-dhúnadh -10 °, thart ar luascadh iomlán éifeachtach. 40 °, soláthraíonn sé imréiteach oscailte leordhóthanach chun páirteanna a phiocadh.
4. Tógáil: Comhlacht crua alúmanam anodized, jaws ard-neart, fáinne maighnéadach tógtha. Trí dhromchla gléasta (bun / taobh / cúil). Comhlaí throttle inchoigeartaithe comhtháite le haghaidh rialú luais neamhspleách.
5. Cruinneas an tSuímh: Cruinneas suímh arís ± 0.02mm, cobhsaí le haghaidh piocadh cruinneas dualgas éadrom.

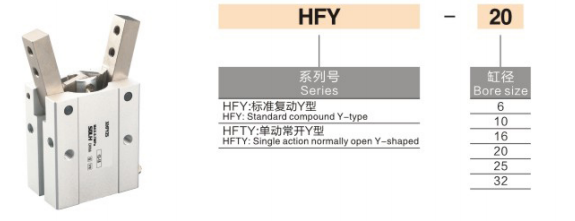

1. Sampla Samhail:HFY20-M9BW
|
Deighleog |
Cód |
Sainmhíniú |
| HFY / HFTY |
Cód sraith HF |
Y = Grianadóir luasctha Y Gníomhach Dúbailte HFTY = Gníomhú Aonair Oscailte de ghnáth |
|
20 |
Méid Tórraimh (mm) |
6,10,16,20,25,32 |
| -M9B |
Athraigh Maighnéadach |
M9B (NPN) / M9N (PNP) cábla W=1m; L=3m cábla |
| Iarmhír Chustaim |
Uasghrádú Roghnach |
-X Jaw leathnaithe -J Clúdach cruthúnas deannaigh |
2. Tagairt Ordú Caighdeánach
HFY25-M9BW Bore 25, gníomhú dúbailte, feistithe le lasc maighnéadach M9BW (cábla 1m).
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Cumraíocht Jaw |
2 jaws, Y-cineál gluaiseacht luascadh mhaighdeog |
| Mód Oibriúcháin |
HFY Dúbailte Gníomhach; HFTY Gníomhach Aonair UIMH |
| Brú Oibriúcháin |
HFY: 0.15 ~ 0.7MPa HFTY: 0.25 ~ 0.7MPa (Uasmhéid: 0.5MPa) |
| Brú Cruthúnas |
1.0 MPa |
| Teocht Chomhthimpeallach |
-20 ~ +70 ℃ (gan aon icing taobh istigh de phíobáin) |
| Déan Cruinneas an Phoist arís |
±0.02 mm |
| Uasmhinicíocht Oibriúcháin |
180 timthriall in aghaidh an nóiméid |
| Snáithe Aerphort |
Tor 6: M3×0.5 Borradh 10~32: M5×0.8 |
| Bealadh |
Saor ó ola, gialla réamhlíonta le ramhar fadsaoil |
| Athraigh Gléasta |
Grooves ciorclach dé-thaobh, ag luí le CMSH / DS1-G |
| Roghanna Gléasta |
Gléasta trí dhromchla ag bun, taobh agus cúil |
|
toll (mm) |
Múnla |
Uillinn swing Oscailte / Dún |
Casmhóiminte Clampála (N・cm) |
Síneadh Max Jaw (mm) |
Meáchan glan (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Nóta Tábhachtach: Laghdaíonn an chasmhóimint clampála de réir mar a mhéadaíonn fad síneadh an fhóin. Ní mór fachtóir sábháilteachta ≥1.5 a chur in áirithe le linn ríomh ualaigh.
✅ Tabhair tosaíocht do HFY:
-- Is comhpháirteanna beaga cruinn, stua-chruthach nó neamhrialta iad na hobairphíosaí (críochfoirt leictreonacha, cásanna beaga plaisteacha)
-- Uillinn tosaigh sách mór (~40°) laistigh de chlúdach suiteála teoranta a éileamh
- Leagan amach trealaimh srianta ó thaobh airde/leithead; Sábhálann struchtúr Y swing níos mó spáis ná greamairí comhthreomhara
-- Ualach éadrom ≤5kg, rothaíocht ard-minicíochta, actuator éifeachtach ó thaobh costais de
-- Gléasadh solúbtha trí dhromchla ag teastáil le haghaidh uirlisí saincheaptha dlúth
|

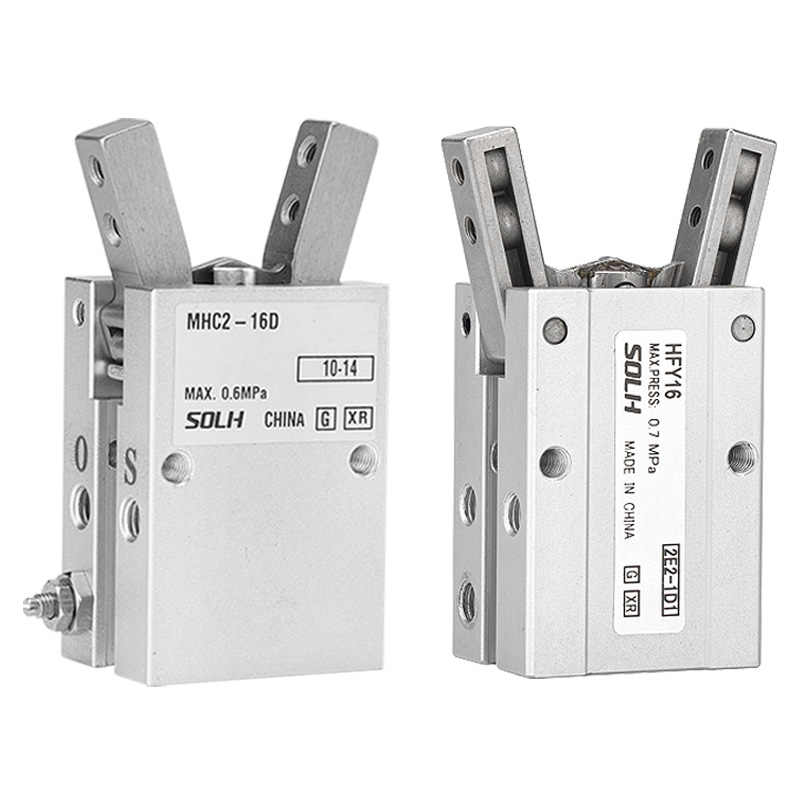

Mír Comparáide |
Sraith HFY |
MHC2 (SMC Bunaidh) |
| Tras-seoladh |
loine singil + luamhán maighdeog |
Cam + luamhán rocker |
| Leaganacha Gníomhaíochta |
Aisteoireachta dúbailte / Single Act NO |
Aisteoireacht dhúbailte / NC ag gníomhú di aonair |
| Raon Swing |
+30°/-10° (Iomlán ~40°) |
+45°/-15° (Iomlán ~60°) |
| Casmhóiminte Clampála |
10 ~ 350 N・cm |
15 ~ 420 N・ cm |
| Raon Tórraimh |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Dromchlaí Gléasta |
Trí thaobh (bun/taobh/cúl) |
Dhá thaobh (bun/taobh) |
| Leibhéal Costais |
Rogha eile baile ardfheidhmíochta |
Praghas allmhairithe ard |
| Idirmhalartaithe |
Toise gléasta den chineál céanna, chasmhóimint beagán níos ísle |
Sonraíocht bhunaidh chaighdeánach le uillinn oscailte níos mó |
1. Roghnú leadránach bunaithe ar mhais workpiece & síneadh jaw
-- Ualach éadrom ≤1kg → ø6/10; Ualach meánach 1~5kg → ø16~32
2. Roghnú modh oibríochta
-- Táirgeadh leanúnach ginearálta → HFY ag gníomhú di faoi dhó
- An gá le hoscailt uathoibríoch tar éis gearradh cumhachta → HFTY singil ag gníomhú UIMH
3. Leagan amach gléasta
-- Is fearr gléasta bun réamhshocraithe; taobh mount do leithead caol; gléasta cúil le haghaidh stáisiúin aistrithe líne tionóil
4. Coigeartú luais
-- Bain úsáid as comhlaí throttle inchoigeartaithe ionsuite chun luas an luascáin a rialú agus tionchar an phíosa oibre a sheachaint
5. Aiseolas faoi phoist
-- Suiteáil lasca maighnéadacha CMSH / DS1-G ar dhá grooves chun staid iomlán oscailte agus dúnta a bhrath
Glacann gripper aeroibrithe swing maighdeog SOLH HFY Y-cineál struchtúr aimplithe chasmhóiminte luamhán loine amháin, atá ar fáil i HFY ag gníomhú di dúbailte agus ag gníomhú aonair NO HFTY, gléasadh trí dhromchla le comhla throttle tógtha agus sliotán lasc maighnéadach, rogha eile éifeachtach ó thaobh costais de MHC2 le haghaidh piocadh ualach solais ard-minicíochta ardmhinicíochta agus páirteanna beaga neamhrialta i dtrealamh uathoibrithe 3C.
