Branda: SOLH le Richge Technology
Is gripper comhthreomhar ard-rigidity é sraith SOLH HFZ atá feistithe le treoir líneach comhtháite sorcóir / liathróid, tiomáinte ag meicníocht shioncrónach dé-loine agus raca & pinion. Go hiomlán idirmhalartaithe le sraith SMC MHZ2.
Trí leagan oibríochta ar fáil:
-- HFZ: Cineál caighdeánach gníomhú dúbailte
-- HFSZ: Ag gníomhú di singil dúnta de ghnáth (clamp earrach, cumhacht as sealúchas)
-- HFTZ: Aonair ag gníomhú ar oscailt de ghnáth (scaoileadh an earraigh, cumhacht-as oscailte) Oiriúnach do éadrom ginearálta & ualach meánach clampála, cóimeála uathoibrithe agus feidhmchláir éifeachtóir deiridh robot.
1. Tarchur: Loine dé + raca & pinion tiomáint sioncrónach. Coinníonn dhá ghialla gluaiseacht chomhthreomhar foirfe gan fritháireamh ná sraonadh.
2. Córas Treoraithe: Treoir líneach sorcóir / liathróid chomhtháite le bioráin lonnú ar an mbun chun aistriú a chosc. Rigidity den scoth, cruinneas ard athuair agus friotaíocht láidir chun ualach a fhritháireamh.
3. Modhanna Oibriúcháin
- HFZ Gníomhach Dúbailte: Soláthar aeir le haghaidh táirgeadh leanúnach oscailte / gar, uilíoch
-- HFSZ Aonair Gníomhach NC: Osclaíonn soláthar aeir gialla; teanntáin earraigh nuair a scoiteann an t-aer (go bhfuil cumhacht as an bpíosa oibre)
-- HFTZ Gníomhach Aonair NÍL: Dúnann an soláthar aeir gialla; osclaíonn an earraigh nuair a scoiteann an t-aer (scaoileadh uathoibríoch cumhachta as)
4. Tógáil: Comhlacht cóimhiotal alúmanaim, jaws cruach dhosmálta, fáinne maighnéadach tógtha. Geallta lasc maighnéadach dé-thaobh; dromchlaí gléasta il: bun / taobh / tríd-poll.
5. Cruinneas an Phoist: ±0.01 mm (leamh 6 ~ 25); ± 0.02 mm (leamh 32 ~ 40), cobhsaí faoi rothaíocht ard-minicíochta.

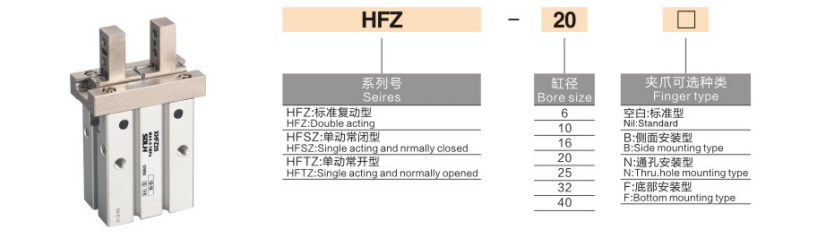

1. Sampla Samhail:HFZ20N-M9BW
|
Deighleog |
Cód |
Sainmhíniú |
| HFZ / HFSZ / HFTZ |
Cód sraitheach |
HFZ=Gníomhartha Dúbailte |
|
20 |
Méid Tórraimh (mm) |
6,10,16,20,25,32,40 |
| N / B / Bán |
Rogha Gléasta |
Bán = Poll caighdeánach ar a bhfuil tapáil ag bun / N = Feistiú tríd an bpoll / B = Feisteas taoibh (speisialta do tolladh 6) |
| -M9B |
Athraigh Maighnéadach |
Cábla M9B (NPN) / M9N (PNP) / M9PSstandard 0.5m; W=1m; L=3m |
| Iarmhír Chustaim |
Uasghrádú Roghnach |
-X jaw leathnaithe-J Clúdach cruthúnas deannaigh-G Séala resistant teocht ard |
2. Tagairt Ordú Caighdeánach
HFZ25N-M9BW Bore 25, gníomhú dúbailte, gléas tríd-poll, lasc maighnéadach M9B le cábla 1m.
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Cumraíocht Jaw |
2 ghialla, oscailt agus dúnadh líneach íon comhthreomhar |
| Mód Oibriúcháin |
HFZ (Gníomhaíocht Dúbailte) / HFSZ (NC) / HFTZ (UIMH) |
| Brú Oibriúcháin |
Leamh 6/10: 0.2~0.7MPa / Bore 16~40: 0.15~0.7MPa (Optimal: 0.5MPa) |
| Brú Cruthúnas |
1.0 MPa |
| Teocht Chomhthimpeallach |
-20 ~ +70 ℃ (gan aon icing taobh istigh de phíobáin) |
| Déan Cruinneas an Phoist arís |
Leamh 6~25: ± 0.01 mm / Leamh 32~40:±0.02 mm |
| Minicíocht Oibriúcháin uasta |
cy Bore 6~16:180 cpm / Bore 20~40:60~120 cpm |
| Snáithe Aerphort |
Leamh 6/10:M3×0.5 / Leamh 16~40:M5×0.8 |
| Bealadh |
Oibriú saor ó ola; NSF-H1 ramhar grád bia roghnach |
| Suiteáil Lasc |
Grooves sleamhnáin dé-thaobh, ag luí le sraith D-M9□, CMSH, DS1 |
| Roghanna Gléasta |
Poll tapáilte ag bun, feisteas taobh, trí-pholl (cineál N), socrú trí-bhealach |
|
toll (mm) |
Múnla |
Stróc Aonair Jaw (mm) |
Oscailt Iomlán (mm) |
Oscailt Iomlán (mm) |
Fórsa Clampála Laistigh (N) |
Meáchan glan (g) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Nóta Tábhachtach: Laghdaíonn fórsa clampála éifeachtach de réir mar a mhéadaíonn fad síneadh an fhód L. Tá fíorú ualaigh le fachtóir sábháilteachta ≥1.5 éigeantach.
✅ Roghnaigh sraith HFZ más rud é:
- Athsholáthar díreach ag teastáil le haghaidh SMC MHZ2; a cheangal ar fheidhm aon-chumhachtach sealaithe/scaoilte saor
-- Clampáil comhthreomhar beachtas ualach éadrom & meánach: leictreonaic 3C, crua-earraí cruinneas, múnlú insteallta, trealamh pacáistithe
-- Ard-rigidity agus friotaíocht ualaigh fhritháireamh ag teastáil le haghaidh éifeachtóir deiridh robot & stáisiúin tionóil bheachtais
-- Gléasta iltreo solúbtha: suiteáil trí-poll / taobh / bun le haghaidh meicníocht chomhtháite dhlúth
1.Roghnaigh méid tolladh de réir meáchain workpiece agus modh clampála (gripping seachtrach / istigh), cinntigh fórsa clampála ≥1.5 uair an t-ualach iarbhír
Roghnú mód 2.Operation
- Clampáil leanúnach cumhachta as → HFSZ dúnta de ghnáth
- Scaoileadh uathoibríoch cumhachta as → HFTZ a oscailt de ghnáth
-- olltáirgeadh leanúnach gan éileamh earrach sábháilteachta → HFZ gníomhú dúbailte
3. Roghnú gléasta: Poll caighdeánach tapáilte (bán) / poll tríd (T) / gléasta taobh (B) chun ardán nó lúibín a fheistiú
4. Brath suímh: Trealamh -M9□ lasca maighnéadacha, tacaíonn sliotáin dé-thaobh 2 lasc le haghaidh aiseolas comhartha oscailte & dúnta
5. Rialú ualaigh fhritháireamh: Teorainn a chur le fad síneadh an fhód L, seachain nóiméad lúbthachta incheadaithe na treorach líneach
Glacann SOLH HFZ treoir líneach gripper aeroibrithe comhthreomhar treoir sorcóir / liathróid agus tiomáint sioncrónach rac-pinion, ar fáil i HFZ ag gníomhú di dúbailte, ag gníomhú di singil NC HFSZ agus NÍL leagan HFTZ le roghanna il-mount agus ± 0.01mm cruinneas ard, idirmhalartaithe díreach le MHZ2, idéalach ard-rigidity cruinneas réiteach clampála, EOAT assembly agus crua-earraí ginearálta
