Branda: SOLH le Richge Technology

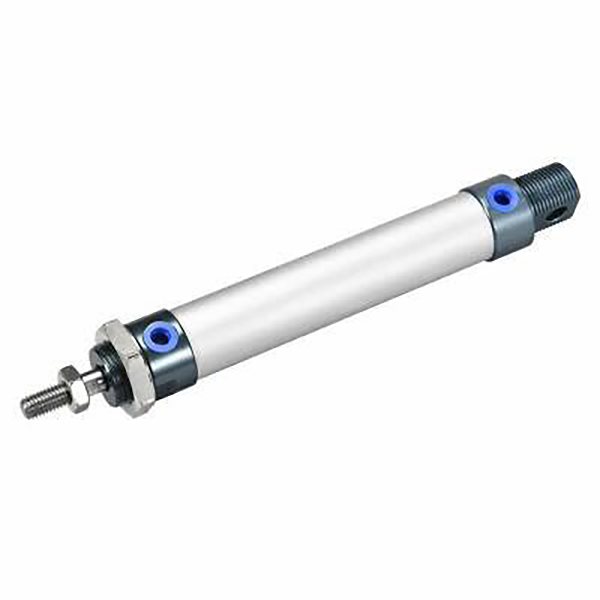

Is sorcóir mion-aeroibrithe cóimhiotal alúmanaim eacnamaíoch éadrom é sraith SOLH MAL, a aithnítear go forleathan ar an margadh mar réiteach mion-sorcóir éifeachtach ó thaobh costais. Glacadh le feadán sorcóir cóimhiotal alúmanaim anodized agus slat loine cruach dhosmálta, gnéithe meáchan ultra-éadrom, struchtúr dlúth agus costas íseal. Le comhoiriúnacht láidir le sraith MA agus CM2, tá sé iontach do threalamh uathoibrithe atá íogair ó thaobh buiséid de i leictreonaic, pacáistiú, tionscal éadrom agus cásanna oibre íseal-deannaigh tirim.
1.1 Caighdeán Uilíoch & Idirmhalartaithe Ard
Monaraithe de réir caighdeáin tionsclaíocha uilíocha intíre le toisí gléasta aontaithe agus sonraíochtaí comhéadan. Baintear amach idirmhalartaithe struchtúrtha agus tríthoiseach den scoth le sorcóirí príomhshrutha MA agus CM2, ag tacú le hathsholáthar modhnú nialasach, athchóiriú trealaimh agus cóimeáil caighdeánaithe baisc.
1.2 Struchtúr Ábhar Éadrom
Tógtha le feadán sorcóir cóimhiotal alúmanaim anodized préimhe agus clúdaigh deiridh cóimhiotal alúmanaim, a mheaitseáil le slat loine cruach dhosmálta frith-meirge. I gcomparáid le sorcóirí sraith MA traidisiúnta, tá sraith MAL 15% níos éadroime i meáchan agus thart ar 10mm níos giorra ar fad iomlán. Seachadann sé iniomparthacht den scoth agus feidhmíocht suiteála dlúth agus ag rialú costais go héifeachtach.
1.3 Struchtúr Glasála Snáithe Cobhsaí
Glacadh le teicneolaíocht glasála snáithe clúdaigh dé-deireadh le struchtúr tionóil daingean agus cobhsaí. Cinntíonn an chuma dhíreach bhabhta sruthlínithe struchtúr foriomlán simplí agus díchóimeáil laethúil áisiúil, cothabháil agus dífhabhtú, ag laghdú go mór costais oibriúcháin agus cothabhála níos déanaí do línte táirgeachta uathoibrithe éadroma.
1.4 Tairiscint Éagsúlaithe & Díorthaigh Fheidhmiúla
• MAL Gníomhaireacht Dúbailte: Tairiscint chómhalartach iontógáil aeir dé-deireadh, an cineál caighdeánach is uilíoch le haghaidh uathoibriú líneach gnáth-ualach solais.
• MSAL Singil Aisteoireachta (Brú Amach): Struchtúr brú-amach earraigh, síneadh slat uathoibríoch tar éis cliseadh cumhachta le haghaidh meicníochtaí athshocraithe sábháilteachta.
• MTAL Singil Gníomhach (Tarraing Siar): Struchtúr fillte an earraigh, aistarraingt slat uathoibríoch tar éis cliseadh cumhachta le haghaidh cásanna suímh chosanta.
• Slat Dúbailte MALD: Slat loine aschuir dé-deireadh, oibriú sioncrónach á réadú agus stróc éifeachtach a dhúbailt le haghaidh tarchur sioncrónach beacht.
• MALJ Stróc inchoigeartaithe: Dearadh ag gníomhú di dúbailte le stróc inchoigeartaithe, ag tacú le suíomh beacht agus calabrú solúbtha stróc le haghaidh éilimh oibre athraitheach.
1.5 Maolán Solúbtha & Córas Séalaithe CRUA
Caighdeán atá feistithe le ceap maolánach rubair ardchaighdeáin le haghaidh laghdú torainn bunúsach agus ionsú tionchair; Laghdaíonn maolán aer uasghrádaithe roghnach (cód C) go héifeachtach an creathadh agus an torann le linn oibriú timthriallach ardluais. Ag glacadh le séala ilchodach déthreorach íseal-fhrithchuimilte le groove stórála ola ionsuite, gnéithe an sorcóir brú tosaigh ultra-íseal agus oibriú cobhsaí saor ó ola, le saol seirbhíse de suas le 5 milliún timthriallta.
1.6 Cumraíocht Ionduchtúcháin Mhaighnéadaigh Roghnach
Tacaíonn an tsraith MAL le fáinne maighnéadach roghnach ionsuite (cód S), ag luí go foirfe le lasca maighnéadacha sraith CS1-G agus SMC M9B. Tuigeann sé braite suímh loine cruinn fíor-ama agus nascacht comhartha leictreach, ag freastal ar shuímh timthrialla uathoibrithe agus ar éilimh mhonatóireachta cliste ar threalamh uathoibrithe saothair éadroim.
2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú
Struchtúr Samhail 1.Typical: MAL25-100S-CM-FA
|
Deighleog an Chóid |
Sainmhíniú |
|
MAL/MSAL/MTAL/MALD/MALJ |
Cód Feidhme na Sraithe: MAL=Gníomhach Dúbailte; MSAL=Brú san Earrach; MTAL=Tarraingt Siar san Earrach; MALD=Slat Dúbailte; MALJ=Stróc Inchoigeartaithe |
|
25 |
Méid Bore (mm): 16/20/25/32/40 |
|
100 |
Fad Stróc (mm): Gníomhú dúbailte ≤500mm; Aonair ag gníomhú di ≤150mm |
|
S |
Fáinne maighnéadach ionsuite (cumraíocht roghnach) |
|
CM/CA/U |
Cineál Clúdaigh Cúil: CM=Eireaball Babhta; CA= Eireaball Swing; U=Eireaball Maol |
|
FA/FB/LB/SDB |
Cineál Gléasta: FA=Flange Tosaigh; FB= Flange Cúil; LB= Lúibín Cois; SDB= Lúibín Cluas Dúbailte |
2. Samplaí Ordú Caighdeánach
• Múnla Maighnéadach Gníomhach Dúbailte Caighdeánach: MAL32-75S-CM (32mm tolladh, stróc 75mm, eireaball cruinn, le fáinne maighnéadach)
• Samhail Ghníomhach Aonair maidir le hAischur Earraigh: MTAL20-50S-U (20mm tolladh, stróc 50mm, eireaball cothrom, athshocrú aonair ag gníomhú di)
• Slat Dúbailte Múnla Gníomhach Dúbailte: MALD25-100S-CA (25mm tolladh, stróc 100mm, eireaball swing, slat dúbailte oibriú sioncrónach)
|
Mír Paraiméadar |
Sonraíocht |
|
Méid Tórraimh |
φ16/20/25/32/40mm |
|
Raon Brú Oibre |
Gníomhú dúbailte: 0.1~0.9MPa; Gníomhú aonair: 0.2 ~ 0.9MPa |
|
Brú Cruthúnas |
1.35MPa |
|
Teocht Oibre |
-5 ℃ ~ 70 ℃ (Neamhmhaighnéadach); -5 ℃ ~ 60 ℃ (cineál maighnéadach) |
|
Luas Oibriúcháin |
30~800mm/s |
|
Mód Maoláin |
mhaolú rubair caighdeánach; mhaolú aer inchoigeartaithe roghnach (C) |
|
Snáithe Port |
M5 (16mm); G1/8 (20/25/32mm); G1/4 (40mm) |
|
Mód Lubrication |
Oibríocht saor ó ola (réamh-lubricated as an mhonarcha) |
|
Caoinfhulaingt Stróc |
±1.5mm |
4.1 Sonraí Feidhmíochta Gníomhaithe Dúbailte (MAL).
|
toll (mm) |
Sá (N) |
Teannas (N) |
Ualach Cothrománach (kg) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
4.2 Gníomhach Singil (Tuairisceán Earraigh MTAL) Sonraí Feidhmíochta
|
toll (mm) |
Sá (N) |
Fórsa Athshocraigh an Earraigh (N) |
Ualach Cothrománach (kg) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
5.1 Modhanna Gléasta Uilíoch Éagsúla
• Eireaball Babhta CM: Gléasadh díreach caighdeánach, an cineál is uilíoch le haghaidh oibríocht ualach solais seasta líneach traidisiúnta
• CA Swing Tail: Struchtúr eireaball luascach, atá oiriúnach do mheicníochtaí meicniúla ascalaithe, smeach agus nascála
• U Eireaball Maol: Dearadh eireaball comhréidh ultra-dlúth, foirfe do leagan amach spáis suiteála ultra-tanaí agus caol
• Flange Tosaigh/Cúil FA/FB: Socrú flange árasán tosaigh agus cúil, suiteáil ingearach chobhsaí do threalamh suite ualach solais
• Lúibín Crúibe LB: Socrú bonn coise aiseach, suiteáil cliathánach áisiúil agus socrú trealaimh solúbtha
• Lúibín Cluas Dúbailte SDB: Struchtúr inse dúbailte, ag oiriúnú do swing solúbtha agus dálaí oibre nasc speisialta
5.2 Croíshraith Dhíorthaigh
• MAL Gnáthghníomhaíocht Dúbailte: Múnla éadrom uilíoch le fáinne maighnéadach roghnach le haghaidh uathoibriú ualach solais ginearálta
• MSAL/MTAL Gníomhach Aonair: Cineálacha brú-amach earraigh / aischuir earraigh le haghaidh athshocrú sábháilteachta agus cásanna suímh chosanta
• Slat Dúbailte MALD: Struchtúr aschuir sioncrónach dé-deireadh, stróc éifeachtach a dhúbailt agus cobhsaíocht oibríochta a fheabhsú
• MALJ Stróc inchoigeartaithe: Dearadh stróc inoiriúnaithe do shuíomh beacht agus éilimh phróiseála athraitheach-stróc
• MALC stuáilte inchoigeartaithe: Struchtúr maolán aeir uasghrádaithe, ag laghdú tionchar ardluais agus torann le haghaidh oibriú timthriallach go minic
|
Mír Comparáide |
MAL (Mionchóimhiotal Alúmanam) |
MA (Cineál Eacnamaíoch Dhosmálta) |
|
Raon Tórraimh |
φ16 ~ 40 (Dírithe ar ualach éadrom) |
φ16 ~ 63 (Sonraíochtaí iomlána) |
|
Ábhar |
Feadán cóimhiotal alúmanaim + slat cruach dhosmálta |
Feadán cruach dhosmálta + clúdach deiridh alúmanaim |
|
Meáchan |
Ultra-éadrom (15% níos éadroime ná MA) |
Meáchan meánach |
|
Fad Coirp |
10mm níos giorra ná MA |
Fad caighdeánach |
|
Raon Sáile |
101~628N (ualach éadrom & meánach) |
101 ~ 1559N (Clúdach ualaigh leathan) |
|
Friotaíocht Creimthe |
Ginearálta (Oiriúnach do thimpeallacht tirim / beag deannaigh) |
Go maith (In oiriúint do thimpeallacht humid / aigéad-bonn) |
|
Suíomh Praghas |
Is ísle (Feidhmíocht costais is airde) |
Íseal (cineál uilíoch cost-éifeachtach) |
|
Saol Seirbhíse |
≈5 milliún timthriallta |
5 ~ 8 milliún timthriallta |
|
Croíchásanna Feidhmchláir |
Uathoibriú tionscal éadrom ualach éadrom, buiséad-íogair, tirim & íseal-deannaigh |
Ualach meánach éadrom, uathoibriú ginearálta, cásanna tais traidisiúnta |
1. Roghnú Bore: Roghnaigh méid tolladh ceart bunaithe ar an meáchan ualaigh iarbhír, cúlchiste níos mó ná 50% de lamháil sábháilteachta. Tús áite a thabhairt do shraith MAL do thionscadail uathoibrithe atá íogair ó thaobh ualach éadrom agus buiséid.
2. Roghnú Stróc: Stróc oibre iarbhír móide lamháil sábháilteachta 10 ~ 20mm; lean na teorainneacha caighdeánacha stróc: gníomhú dúbailte ≤500mm, gníomhú singil ≤150mm.
3 . Cumraíocht Fheidhmeach: Roghnaigh MAL le haghaidh gníomhú dúbailte caighdeánach, MTAL le haghaidh tuairisceán earraigh aonair ag gníomhú di, MALD le haghaidh oibriú sioncrónach slat dúbailte. Roghnaigh MALC mhaolú aer le haghaidh oibríocht ardluais (> 500mm/s). Trealamh fáinne maighnéadach S + lasca CS1-G/M9B chun suíomh uathoibríoch a bhrath.
Tá mion-sorcóir cóimhiotal alúmanaim éadrom sraith SOLH MAL gnéithe struchtúr dlúth ultra-éadrom, costas ultra-íseal agus roghanna feidhmiúla éagsúlaithe, ag feidhmiú mar an réiteach aeroibrithe is éifeachtaí ó thaobh costais le haghaidh trealamh uathoibrithe beag éadrom-ualach, timpeallacht thirim agus buiséad-teoranta.
