Sorcóir Tábla Treoir Sraith MGF | Sorcóir Aeroibrithe Frith-sraonadh Ard-Phróifíl Íseal

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Is sorcóir tábla treorach íseal-phróifíl é sraith SOLH MGF a bhfuil struchtúr muinchille treoraithe comhlárnacha mór aige agus cumas ualaigh aonfhoirmeach frith-sraonaidh 360 °. Ag clúdach méideanna tollta de φ40mm, φ63mm agus φ100mm le strócanna gearra caighdeánacha ó 30mm go 100mm, glacann an sorcóir seo dearadh ultra-tanaí ar airde íseal agus tacaíonn sé le gléasta déthreoracha barr agus bun. Seachadann sé feidhmíocht ualaigh frith-eccentric den scoth agus cumas frith-uainíochta ard-cruinneas, a oireann go foirfe do dhálaí oibre gearr-stróc ualach trom ar nós ardú workpiece, suíomh beacht, casadh stáisiúin agus brú tromshaothair, ag feidhmiú mar an réiteach aeroibrithe is fearr le haghaidh trealamh dlúth uathoibrithe.

Buntáistí Struchtúrtha Buntábhachtacha

• Próifíl Ultra-Íseal & Airde Íoslaghdaithe: Tá an airde suiteála foriomlán 15-20% níos ísle ná an tsraith MGQ, rud a bhaint amach comhlacht ultra-tanaí a d'oirfeadh leagan amach trealaimh an-dhlúth. Laghdaíonn muinchille treorach comhlárnacha trastomhais mór an meáchan iomlán de thart ar 15% agus soláthraíonn sé feidhmíocht frith-sraonadh omnidirectional comhsheasmhach 360 ° gan íogaireacht treorach.

• Ualach Frith-Eccentric cumhachtach & Ard-Rigidity: Tugann an muinchille treorach mór comhtháite agus an struchtúr bioráin frith-uainíochta ionsuite an chasmhóimint ultra-mhór incheadaithe don sorcóir, a shroicheann suas le 409N·m don mhúnla φ100mm. Iompraíonn sé ualaí éalárnacha go seasta ó aon treo 360° gan sraonadh nó subh. Cinntíonn cruinneas ard-chruinneas frith-uainíochta suíomh cobhsaí arís agus arís eile: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• Gléasta Solúbtha & Leagan Amach Píobáin: Glacann sé dearadh gléasta déthreorach barr agus bun nuálaíoch, a cheadaíonn suiteáil sheasta ar dhromchlaí uachtaracha agus íochtaracha araon chun oiriúnú d'ardú cothrománach, brú ingearach agus cásanna oibre iltreoracha. Feistithe le dearadh sliotán T ceithre thaobh (trí thaobh atá ar fáil gan an dromchla píobaireachta a áireamh), is féidir lasca maighnéadacha a shuiteáil ar cheithre thaobh le haghaidh stróc solúbtha ilshuímh a bhrath.

• Dearadh CRUA & Cothabhála Íseal: Laghdaíonn struchtúr cómhalartach gníomhach dúbailte le maoláin rubair dé-deireadh go héifeachtach tionchar gluaiseachta agus torann oibriúcháin, ag leathnú shaol seirbhíse an tsorcóra agus an trealaimh fhorimeallaigh. Tacaíonn dearadh saor ó ola le hoibriú i dtimpeallachtaí glan agus laghdaítear go mór costais chothabhála laethúla.

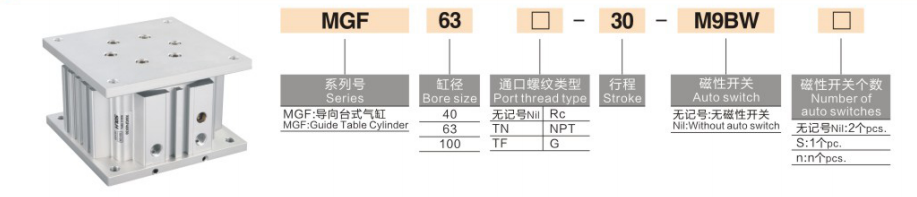

Rialacha Ainmniúcháin Múnla a chomhlánú

Samplaí Samhail: MGF63-50-M9BW | 10-MGF40-30-Y59B

Samplaí Tagartha Ordaithe Caighdeánacha

• MGF40-30: tolladh 40mm, stróc 30mm, cineál caighdeánach gan athrú maighnéadach

• MGF63-75-2S: tolladh 63mm, stróc 75mm, lasca dé-mhaighnéadacha chun déshuíomh a bhrath

• 10-MGF100-100-Y59B: tolladh 100mm, stróc 100mm, sraith glan deannach íseal le lasc maighnéadach Y59B

Príomhpharaiméadair Theicniúla Caighdeánacha

(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú rátáil 0.5MPa)

1. Sonraíochtaí Ginearálta Feidhmíochta

• Mód Oibriúcháin: Tairiscint chómhalartach ag gníomhú di faoi dhó

• Raon Brú Oibre: 0.1~1.0MPa; Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht saor ó oighear)

• Luas Oibriúcháin loine: 50~500mm/s

• Mód Maoláin: Maolán rubair dé-deireadh le haghaidh laghdú tionchair agus deireadh a chur le torann

• Mód Lubrication: Oibriú cothabhála saor ó ola, ag luí le ceardlanna glan

2. Sonraí Séimh Teoiriciúla (Aonad: N)

3. Sonraí Casmhóiminte Incheadaithe (100mm/s, Aonad: N·m)

4. Sonraí Meáchan Táirge (Stróc 50mm, Aonad: kg)

Cásanna Feidhme tipiciúla

• Stáisiúin Ardaithe & Suite: Ideal le haghaidh jacking workpiece líne a tháirgeadh, suíomh pailléid agus ejection port. Cinntíonn an struchtúr treorach ard-rigidity oibriú cobhsaí faoi choinníollacha gearr-stróc trom-ualach gan diall suímh.

• Casadh Stáisiúin & Athrú Treo: Oiriúnach do rothlú pláta innéacs, smeach an phíosa oibre 90 ° agus próisis aistrithe treo uathoibrithe. Ráthaíonn cruinneas frith-uainíochta ultra-ard cruinneas meaisínithe agus cóimeála comhsheasmhach.

• Aistriúchán Gearr-achair Dualgas Trom: Foirfe do bhrú/tarraingt ualach trom gearr-stróc agus tiomáint ualach eccentric treo 360°. Réitíonn an cumas frith-sraonadh omnidirectional aonfhoirmeach teorannú treo na sorcóirí déthreoracha traidisiúnta.

• Trealamh Uathoibrithe Ard-Glaineachta: Déanann dearadh saor ó ola agus íseal-deannaigh oiriúnú do thimpeallachtaí oibre dian leathsheoltóra, leictreonaic 3C agus trealamh leighis, ag freastal ar chaighdeáin táirgthe ceardlann glan le riachtanais chothabhála íseal.

Comparáid idir MGF agus MGQ Core Difríocht

Treoir Roghnúcháin Thapa Trí Chéim

1. Roghnú Méid Bore: Roghnaigh an tolladh cuí bunaithe ar ualach oibre iarbhír. Cinntigh sá teoiriciúil ≥ ualach iarbhír × 1.5. Tosaíocht a thabhairt do mhéideanna tuirlingthe níos mó le haghaidh coinníollacha oibre ualach éalárnacha chun cobhsaíocht agus feidhmíocht frith-sraonaidh a fheabhsú.

2. Roghnú Stróc: Tá roghanna stróc caighdeánach 30mm, 50mm, 75mm agus 100mm. Is fearr an tsraith MGF do gach feidhmchlár gearr-stróc (≤100mm) a éilíonn próifíl íseal agus cumas ard frith-eccentric.

3 . Roghnú Cumraíochta

￮ Brath stróc déshuímh: Roghnaigh cumraíocht lasc dé-mhaighnéadach 2S chun monatóireacht chruinn a dhéanamh ar shuíomh ceann go ceann.

￮ Timpeallacht ard-glaineachta: Roghnaigh an tsraith ghlan íseal deannaigh 10 réimír le hoiriúnú do chásanna trealaimh chruinneas leathsheoltóra, leighis agus leictreonach.

Achoimre ar Phianbhreith a hAon

     Gnéithe sorcóir tábla treoirphróifíl íseal sraith SOLH MGF airde suiteála ultra-tanaí, cumas ualaigh frith-sraonadh aonfhoirmeach 360 °, chasmhóiminte mór incheadaithe agus solúbthacht gléasta déthreo, ag feidhmiú mar an réiteach aeroibrithe gearr-stróc trom-ualach is fearr le haghaidh trealamh uathoibrithe cruinneas dlúth.
