Branda: SOLH le Richge Technology

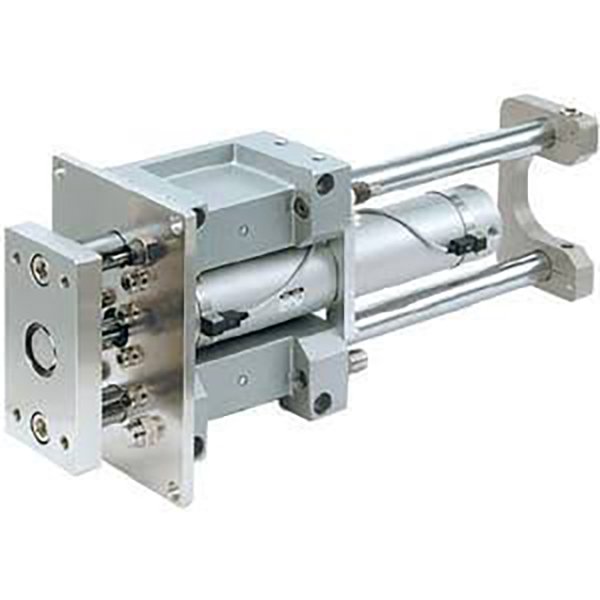

Is éard atá i sraith SOLH MGG ná sorcóir slat treorach gairmiúil fada-stróc tromshaothair a bhfuil feadán sorcóra cruinn + struchtúr slat treorach dé seachtrach aige. Innealtóireacht do rigidity ultra-ard, friotaíocht ualach cliathánach foircneacha, oibriú cobhsaí fada taistil agus feidhmíocht frith-uainíochta ard-cruinneas, clúdaíonn an tsraith seo méideanna tolladh ó φ20mm go φ100mm, ag tairiscint dhá mhúnla inchumraithe: cineál imthacaí sleamhnáin cóimhiotal carbóin MGGM agus cineál imthacaí liathróid ardchruinneas MGGL. Tá sé deartha go speisialta do dhálaí oibre fada-stróc, trom-ualach, ard-thionchar agus eccentric, a chuirtear i bhfeidhm go forleathan i stáisiúin ardaithe, aistriúcháin, stad agus brú uathoibrithe.
• Struchtúr Dualgas Trom Rigidity Ultra-Ard: Ag glacadh le feadán sorcóir cruinn tiubh agus slata treorach dé-trastomhas mór seachtracha le dearadh réise leathan, seachadann an tsraith MGG friotaíocht atá ar thús cadhnaíochta sa tionscal ar lúbadh, torsion agus fórsa cliathánach. Sroicheann a acmhainn ualaigh taobh níos mó ná 3 huaire níos mó ná gnáth-sorcóirí, rud a chinntíonn go n-éireoidh sé nialas sagging faoi strócanna fada agus fritháireamh nialasach faoi ualaí troma.
• Feidhmíocht Stróic Fhada atá Ceannaireacht don Tionscal: Tacaíonn an tsraith iomlán le stróc caighdeánach uasta de 1300mm, i bhfad níos mó ná teorainneacha stróc sraith MGP agus MGQ. Déanann sé oiriúnú go foirfe do iompar ábhair fad-achair, ardú ardáin taistil agus cásanna tiomána líneacha leathnaithe.

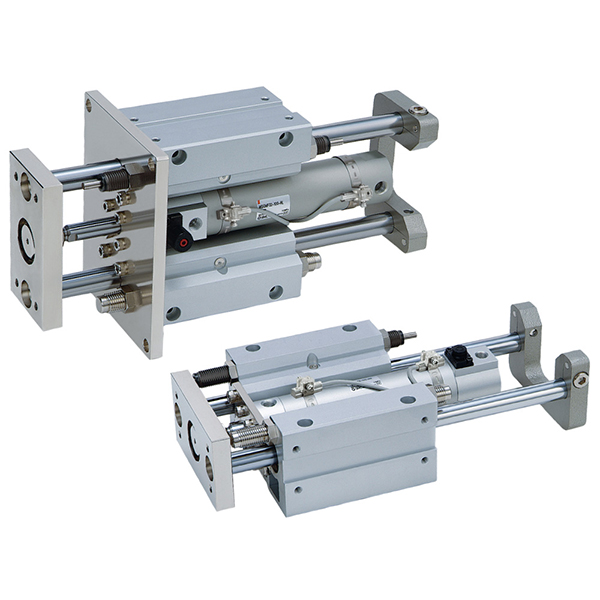

• Cumraíochtaí Dual-Iompartha do Chásanna Iomlána
￮ MGGM (Iompar Sleamhnán): Feistithe le bushing sleamhnáin cóimhiotal carbóin, tá friotaíocht ualach cliathánach níos fearr aige, friotaíocht tionchair agus friotaíocht caitheamh, ag feidhmiú mar an chéad rogha le haghaidh coinníollacha oibre crua-ualach trom, deannaigh agus ard-thionchar.
￮ MGGL (Iarrthóg Liathróid): Glacadh le imthacaí liathróid líneacha ard-chruinneas, sroicheann sé frithchuimilt ultra-íseal, gluaiseacht stróc ultra-réidh agus rothaíocht ard-minicíochta cobhsaí, atá oiriúnach le haghaidh suíomh fad-stróc beachtas agus tairiscint chómhalartach ardluais.
• Maolán Hiodrálacha Caighdeánach Insuite: Difriúil ó na sorcóirí maoláin rubair traidisiúnta, tá sraith MGG feistithe le maoláin hiodrálacha dé-deireadh tógtha mar chumraíocht chaighdeánach. Ionsúnn sé go héifeachtach fuinneamh tionchair ollmhór a ghintear trí ghluaiseacht fad-stróc agus ardluais, ag fáil réidh le torann imbhuailte agus ag cosaint trealaimh agus saotharphíosaí ó dhamáiste tionchair.
• Beachtas Frith-uainíochta Ultra-Ard: A bhaint amach cruinneas frith-uainíochta eisceachtúil de ±0.02 ° ~ ± 0.07 °, le méideanna tolladh níos mó ag seachadadh cruinneas níos airde. Sroicheann an tsamhail φ100mm cruinneas barr ±0.02 °, rud a ráthaíonn suíomh arís agus arís eile thar a bheith cobhsaí agus iontaofa.
• Dearadh Modúlach Ísealchothaithe: Glacann an comhlacht sorcóra agus an fráma treorach struchtúr modúlach neamhspleách, a cheadaíonn athsholáthar ar leithligh ar fheadáin sorcóra agus comhpháirteanna loine, rud a laghdaíonn go mór costais chothabhála níos déanaí. Tacaíonn grooves lasc maighnéadach iltreoch le suiteáil braite suímh solúbtha.

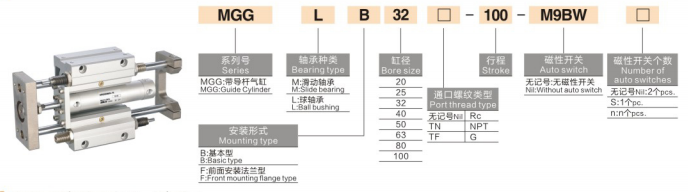

Samplaí Samhail: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
Deighleog an Chóid |
Brí Sonraíochta |
|
MGG |
Cód Sraithe: Sorcóir Slat Treorach Seachtrach Trom-Dleachta |
|
M/L |
Cineál imthacaí: M = imthacaí sleamhnán carbóin MGGM; Imthacaí liathróid beachtas L=MGGL |
|
B/F |
Cineál Gléasta: B = Bunchineál; F= Cineál gléasta flange |
|
20~100 |
Méid tollta (mm): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
Stróc Fada Caighdeánach (mm): Raon iomlán 25mm go 1300mm |
|
J |
Cineál stróc inchoigeartaithe (raon coigeartaithe stróc 0 ~ 50mm) |
|
M9BW |
Lasca maighnéadacha singil/dé-roghnacha le haghaidh braite suímh |
|
S |
Fáinne maighnéadach ionsuite (cumraíocht chaighdeánach) |
|
-XB6 |
Rogha resistant teocht ard: teocht oibre -10 ℃ ~ 150 ℃ |
Samplaí Tagartha Ordaithe Caighdeánacha
• MGGM40-300S: tolladh 40mm, stróc fada 300mm, cineál imthacaí sleamhnáin le maighnéad ionsuite
• MGGL25-200J-30S: tolladh 25mm, stróc caighdeánach 200mm, stróc inchoigeartaithe 30mm, cineál imthacaí liathróid cruinneas
• MGGM63-400F-XB6: tolladh 63mm, stróc 400mm, gléasadh flange, sorcóir tromshaothair resistant ard-teocht
(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú rátáil 0.5MPa)
1. Paraiméadair Feidhmíochta Ginearálta
• Raon Brú Oibre: 0.1~1.0MPa; Brú Cruthúnas: 1.5MPa
• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht traidisiúnta saor ó oighear); -10 ℃ ~ 150 ℃ (-XB6 leagan ardteochta)
• Luas Oibriúcháin loine: 50 ~ 1000mm / s, optamaithe go speisialta le haghaidh oibríocht ardluais stróc fada
• Mód Maoláin: Maolán hiodrálach dé-deireadh caighdeánach le ionsú fuinnimh tionchar cumhachtach
• Mód Lubrication: Oibriú cothabhála saor ó ola, atá oiriúnach do thimpeallachtaí tionsclaíocha éagsúla
2. Sonraí Sá Teoiriciúla (@0.5MPa, Aonad: N)
|
Méid Tórraimh (mm) |
Sá Teoiriciúil (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. Sonraí Meáchan Táirge (100mm Stróc, Aonad: kg)
|
Méid Tórraimh (mm) |
Meáchan MGGM (kg) |
Meáchan MGGL (kg) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
Mír Comparáide |
MGGM (Iompar Sleamhnán) |
MGGL (Iarrthóg Liathróid) |
|
Cineál Bearing |
Imthacaí sleamhnáin cóimhiotal carbóin |
Imthacaí liathróid ard-chruinneas |
|
Cumas Ualach cliathánach |
Foircneach (3 huaire de ghnáth-sorcóirí) |
Láidir (tugtar tosaíocht do ghluaisne mhín) |
|
Cruinneas Neamhuainíochta |
±0.03°~±0.07° |
±0.02°~±0.05° (beachtais níos airde) |
|
Saintréithe Tairisceana |
Super chaitheamh-resistant, tionchar-resistant, shaol seirbhíse fada |
Frithchuimilte ultra-íseal, stróc réidh, oibriú cobhsaí ard-minicíochta |
|
Cásanna Infheidhme |
Ualach trom, stróc fada, timpeallacht deannaigh, coinníollacha oibre ard-thionchar |
Seasamh fad-stróc suite, rothaíocht ardluais, stáisiúin íseal-cuimilte ag teastáil |
|
Leibhéal Costais |
eacnamaíoch |
Préimh |
1. Roghanna Gléasta Dual
• Bunchineál (B): Poill scriú réamh-choimeád ar na dromchlaí bun agus taobh le haghaidh socrú díreach. Gnéithe simplí a thionól agus a dhíchóimeáil, atá oiriúnach do leagan amach trealaimh thraidisiúnta cothrománach agus ingearach.
• Cineál Flage (F): Struchtúr gléasta flange tosaigh, atá saindeartha le haghaidh brú anuas ingearach, tarraingt agus coinníollacha oibre ualaigh ar fionraí, ag cinntiú iompar ualach cobhsaí.
2. Feidhmchláir Core Tionscail
• Ardán Ardaithe Fad-Stróc: Ardú trealaimh agus tiomáint ingearach an bhinse oibre, ag tacú le stróc ultra-fhada 1300mm uasta, ag cothabháil cobhsaíocht náid-sag faoi ualach trom lán-stróc.
• Aistriúchán Iompraíochta Trom-Dleachta: Aistriúchán workpiece, aistriú pailléid agus ábhar fad-achair ag brú; cinntíonn feidhmíocht frith-eccentric agus frith-fhritháireamh den scoth cruinneas oibríochta comhsheasmhach.
• Stáisiún Stoptha Ardtionchair: Stopadh workpiece líne táirgeachta, suíomh agus teorannú tionchair; Glacann maolán hiodrálach caighdeánach go hiomlán fuinneamh cinéiteach tionchair mheandarach chun trealamh a chosaint.
• Uathoibriú Ginearálta Tiomáint Trom Dualgais: Ardú jig, díshealbhú cuid throm agus tiomáint ualach eccentric; in ionad sorcóir scoilte traidisiúnta + teaglaim post treorach trom chun struchtúr meicniúil a shimpliú agus cobhsaíocht an chórais a fheabhsú.
|
Mír Comparáide |
MGG (Stróc Fada Dualgas Trom) |
MGP (Cineál Caighdeánach) |
MGQ (Cineál Dlúth Thin) |
|
Raon Stróc |
25 ~ 1300mm (uasmhéid is faide) |
25 ~ 500mm |
25 ~ 250mm (is giorra) |
|
Dearadh Struchtúr |
Feadán cruinn + slat treorach seachtrach dé |
Comhlacht tanaí cearnach + slat treorach inmheánach |
Comhlacht cearnach ultra-tanaí + slat treorach inmheánach dé |
|
Cumas Ualach cliathánach |
Is láidre (3 × gnáthsorcóir) |
Meánach (2 × gnáthsorcóir) |
Láidir (2×+ gnáth-sorcóir) |
|
Cineál Maoláin |
Maolán hiodrálach caighdeánach |
Maolán rubair (maolán aeir roghnach) |
Maolán rubair (maolán aeir roghnach) |
|
Cruinneas Neamhuainíochta |
Suas le ±0.02° (beachtais is airde) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
Croíchásanna Feidhmchláir |
Stróc fada, ualach trom, tionchar ard |
Leagan amach caighdeánach, ualach meánach |
Spás teoranta, suíomh ardchruinneas |
1. Roghnú Méid Bore: Roghnaigh méid tolladh de réir an ualaigh oibre iarbhír. Coinnigh sá teoiriciúil ≥ ualach iarbhír × 1.5; lamháil sábháilteachta 80% a chur in áirithe le haghaidh coinníollacha oibre fad-stróc chun sagging slat agus diall suímh a chosc.
2. Roghnú Cineál Bearing: Roghnaigh imthacaí sleamhnáin MGGM le haghaidh cásanna trom-ualach, deannaigh agus ardtionchair; roghnaigh imthacaí liathróid MGGL le haghaidh suíomh fad-stróc beachtas agus tairiscint thimthriallach ard-minicíochta.
3 . Roghnú Cumraíochta Feidhme
￮ Éileamh stróc ultra-fhada: Tabhair tosaíocht do shraith MGG (stróc 1300mm ar a mhéad, thar chumas MGP/MGQ)
￮ Éileamh braite suímh: Cumraíocht maighnéad S Trealamh + lasca maighnéadacha ilthreoracha
￮ Timpeallacht ardteochta: Roghnaigh -XB6 rogha resistant ardteochta (-10 ℃ ~ 150 ℃)
Gnéithe sorcóir slat treorach fad-stróc tromshaothair sraith SOLH MGG ard-rigidity, friotaíocht tionchair foircneacha agus cobhsaíocht 1300mm fad-stróc ar thús cadhnaíochta an tionscail, atá feistithe le maolán hiodrálacha caighdeánach agus cruinneas frith-uainíochta ultra-ard, ag éirí mar an réiteach is fearr le haghaidh stáisiúin tiomána uathoibrithe trom-ualach, fada taistil agus ard-thionchar.
