Sraith MGP Thin Treoir Dlúth Sorcóir slat | Sorcóir Aeroibrithe Neamh-uainíochta Ard-Docht

Branda: SOLH le Richge Technology

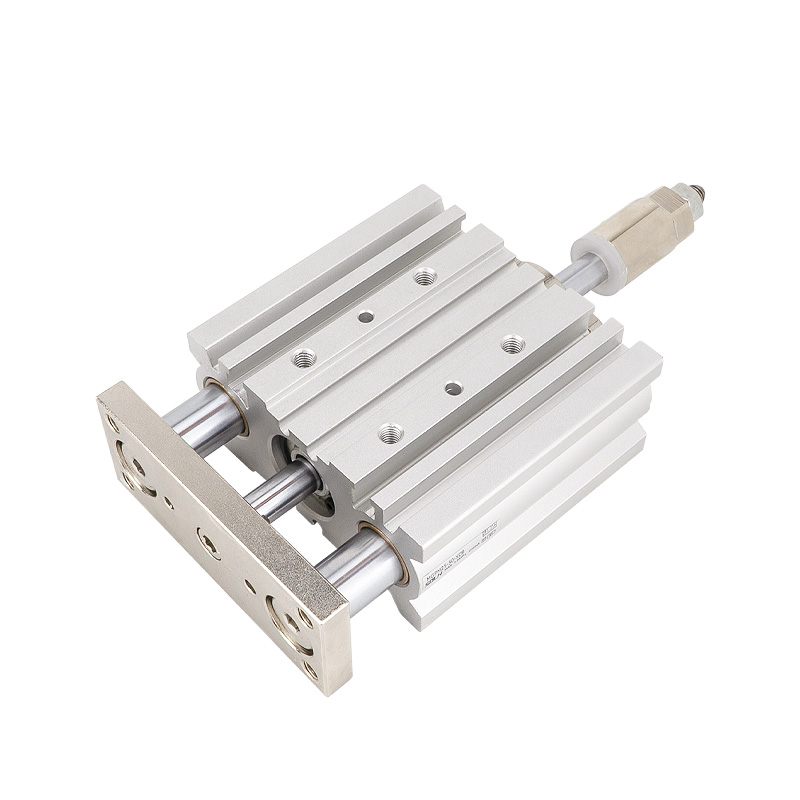

Forbhreathnú Táirge & Gnéithe Struchtúrtha

     Is éard atá i sraith SOLH MGP ná sorcóir slat treorach dé-chineál tanaí ard-rigidity a chomhtháthaíonn comhlacht sorcóra, slata treorach dé agus imthacaí cruinneas. Le feidhmíocht frith-torsion ionsuite agus friotaíocht láidir ualaigh cliathánach, níl aon mheicníocht treorach seachtrach ag teastáil uaidh. Le comhlacht cothrom ultra-tanaí agus dearadh éadrom (meáchan laghdaithe 17% ~ 24% i gcomparáid le gnáth-sorcóirí), luíonn sé go foirfe le leagan amach dlúth uathoibrithe le haghaidh cásanna brú, suite, ardaithe agus aistrithe workpiece. Clúdaíonn trí chineál imthacaí idirmhalartaithe coinníollacha oibre tromshaothair, ardluais agus ultra-bheachtais, ag baint amach réitigh tiomána líneacha uilíocha lánléargais.

Buntáistí Struchtúrtha Croí

• Dearadh Slat Treorach Comhaiseach: Glacann an loine agus na slata déthreoracha leagan amach comhaiseach comhtháite chun oibriú sioncrónach a chinntiú, rud a chuireann deireadh go héifeachtach le sraonadh agus torsion le linn gluaiseachta agus a fheabhsaíonn rigidity agus cobhsaíocht iomlán go mór.

• Maolánú Ilchineálach Roghnach: Maoláin rubair dé-deireadh caighdeánach le haghaidh oibríocht chobhsaí traidisiúnta; maolán mhaolú aer roghnach (cineál AZ, ar fáil le haghaidh tolladh ≥20mm) chun deireadh a chur le tionchar docht le linn tairiscint timthriallach ardluais agus trom-ualach.

• Comhlacht Meáchan Éadrom Ultra-Thin: Sábhálann struchtúr cothrom tanaí optamaithe spás suiteála agus laghdaítear meáchan iomlán an trealaimh, atá oiriúnach do dhearadh trealaimh uathoibrithe ard-chomhtháite.

• Groove Maighnéadach Insuite: Groove slat treorach forchoimeádta le haghaidh suiteáil lasc maighnéadach díreach gan lúibíní breise, ag cur ar chumas cumraíocht aiseolais comhartha seasamh simplí agus néata.

Trí Fhoshraith Chroí (Aicmiú agus Bunús Roghnaithe Eochrach)

     Tá an tsraith MGP roinnte ina thrí fho-mhúnla bunaithe ar struchtúir imthacaí inmheánacha, a chlúdaíonn cásanna ultra-cruinneas ard-fhrithchuimilte ardluais, caitheamh-resistant trom-dhualgas agus náid-imréiteach, arb é an bunús lárnach le haghaidh roghnú múnla tapa.

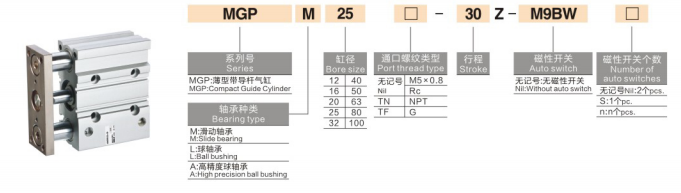

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: MGPM20-50Z-M9B

Sainmhíniú Deighleog 1.Cód

• Cód sraitheach: iarmhír imthacaí MGP + (M/L/A), arb ionann é agus sorcóir déthreorach de chineál tanaí le cumraíochtaí éagsúla imthacaí

• Méid Tórraimh: 12/16/20/25/32/40/50/63/80/100 (mm, sonraíochtaí caighdeánacha tionsclaíocha iomlána)

• Fad Stróc: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (raon stróc iomlán caighdeánach)

• Cumraíocht Fáinne Maolán & Maighnéadach

￮ Z: Cineál caighdeánach, maolán rubair dé-deireadh + fáinne maighnéadach ionsuite, comhoiriúnach le suiteáil lasc maighnéadach

￮ AZ: Cineál maoláin mhaolú aeir (le haghaidh tolladh ≥20mm amháin), go gcuireann sé i gcoinne an tionchair go héifeachtach le linn oibríocht ardluais agus ualaigh throm

￮ Gan iarmhír: Gan fáinne maighnéadach, ní féidir lasc maighnéadach a shuiteáil

• Athraigh Maighnéadach: Roghnach M9B, A93, D-M9N agus samhlacha eile, suiteáilte go díreach i grooves slat treorach gan lúibíní gléasta

Samplaí Ordú 2.Typical

• MGPM20-50Z: tolladh 20mm, stróc 50mm, imthacaí sleamhnáin, maolán rubair caighdeánach le fáinne maighnéadach

• MGPL25-100Z-A93: tolladh 25mm, stróc 100mm, cineál ardluais imthacaí liathróid, le lasc maighnéadach A93

• MGPA32-75AZ: tolladh 32mm, stróc 75mm, imthacaí ardchruinneas, maolán mhaolú aeir le haghaidh oibríocht frith-thionchair ardchruinneas

Príomhpharaiméadair Theicniúla Ginearálta

(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú oibre rátáilte)

• Mód Oibriúcháin: Tairiscint chómhalartach ag gníomhú di faoi dhó

• Raon Brú Oibre: 0.12~1.0MPa; Íosbhrú tosaigh: 0.1MPa

• Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht saor ó oighear ag teastáil)

• Luas Oibriúcháin: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Mód Maoláin: Maolán rubair dé-deireadh caighdeánach; maolán mhaolú aer roghnach le haghaidh tolladh 20 ~ 100mm

• Cruinneas Neamhuainíochta: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

Sonraíocht Méid an Phoirt

• Borradh 12/16mm: M5×0.8

• Leamh 20/25/32mm: PT1/8

• Trucail 40/50mm: PT1/4

• Trucail 63/80/100mm: PT3/8

Sonraí Tóraithe & Teannais (@0.5MPa, Aonad: N)

Treoirlínte um Roghnú Tapa Aon abairte

1. Roghnú Múnla Bearing: Roghnaigh MGPM le haghaidh timpeallachtaí trom-ualach, caitheamh-resistant agus dusty; roghnaigh MGPL le haghaidh rothaíochta ardluais, íseal-fhrithchuimilte agus minic; roghnaigh MGPA le haghaidh suíomh ultra-beachtais agus éilimh chruinneas ard-athdhéanta.

2. Cumraíocht Fáinne Maighnéadach: Roghnaigh iarmhír Z le haghaidh trealaimh óna dteastaíonn braite suímh agus aiseolas comhartha; roghnaigh cineál bunúsach neamh-Z mura bhfuil gá le feidhm lasc.

3 . Roghnú Mód Maoláin: Glacadh le maolán mhaolú aer AZ le haghaidh coinníollacha oibre ardluais, stróc fada agus mórthionchair; tá maolán rubair caighdeánach infheidhme maidir le cásanna ginearálta traidisiúnta.

4. Meaitseáil Tórraimh & Stróc: Roghnaigh méid tollála cuí de réir riachtanais iarbhír ualaigh agus sá; Is é 5 ~ 300mm an raon stróc caighdeánach chun freastal ar an chuid is mó d'éilimh uathoibrithe tionsclaíocha.

Cásanna Feidhme tipiciúla

• Uathoibriú Leictreonach: Suíomh boird PCB, brú comhpháirteanna, ardú micrea-mhodúil agus cóimeáil beacht páirteanna leictreonacha.

• Trealamh Braite Beachtais: Ardú taiscéalaí braite, suíomh workpiece agus clampáil, feistiú ard-chruinneas agus calabrú.

• Innealra Pacáistiú & Loighistic: Aistriú gearr-achair workpiece, jacking ábhar agus suíomh, gníomh beathú cómhalartach cobhsaí.

• Uathoibriú Ginearálta Tionsclaíoch: Suíomh teorannú trealaimh dhlúth, brú cúnta a stampáil, oibriú timthriallach íseal-luas dualgas trom i gceardlanna deannaigh.

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn sorcóir slata treorach tanaí sraith SOLH MGP trí chumraíocht imthacaí chun cásanna tromshaothair, ardluais agus ultra-cruinneas a chlúdach, ina bhfuil ard-rigidity, friotaíocht láidir ualaigh cliathánach agus dearadh sábhála spáis, ag feidhmiú mar an sorcóir tiomána líneach déthreorach uilíoch is versatile le haghaidh uathoibriú tionsclaíoch.
