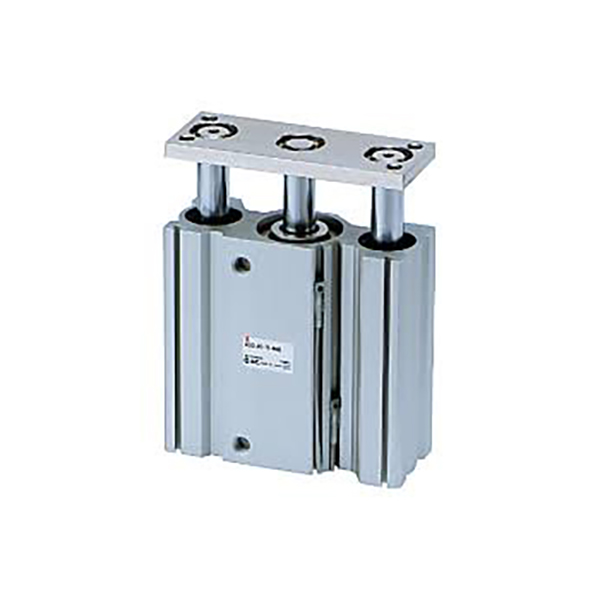

Sorcóir Slat Treoir Dlúth Sraith MGQ

Sraith MGQ Treoir Thin Dlúth Sorcóir Rod | Sorcóir Aeroibrithe Frith-uainíochta Ard-Rigidity

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Is sorcóir slat treorach tanaí comhtháite é sraith SOLH MGQ atá deartha le haghaidh stáisiúin uathoibrithe spás-srianta. Glacadh le struchtúr slat treorach comhtháite ultra-tanaí, seachadann sé friotaíocht ualach cliathánach gan íoc agus feidhmíocht frith-uainíochta ard-chruinneas. Ag clúdach raon toll iomlán ó φ12mm go φ100mm, soláthraíonn an tsraith dhá chumraíocht imthacaí lárnacha: imthacaí sleamhnáin MGQM agus imthacaí liathróid MGQL. Cuirtear i bhfeidhm go forleathan é le haghaidh cásanna beachta brú, ardaithe, stad workpiece agus suite a éilíonn suiteáil dhlúth, treoir docht agus oibriú náid-sraonadh.

Buntáistí Struchtúrtha Buntábhachtacha

• Comhlacht Comhtháite Ultra-Thin: Tá na slata treorach agus an comhlacht sorcóra múnlaithe go hiomlán, ag gearradh an tiús iomlán 50% i gcomparáid le sorcóirí slata treorach traidisiúnta. Is é an rogha is fearr le haghaidh dearadh trealaimh an-dhlúth agus leagan amach suiteála spás-teoranta.

• Struchtúr Ard-Rochtaineachta Déthreo: Cuireann an tacaíocht slat déthreorach siméadrach go mór le friotaíocht ualaigh cliathánach, le cumas ualaigh taobh níos mó ná dhá uair níos mó ná an gnáthsorcóir stopála. Seasann sé go héifeachtach le lúbadh agus torsion, ag oiriúnú do dhálaí oibre ualach eccentric agus tionchair.

• Cruinneas Frith-uainíochta Ceannaireachta Ranga: Baineann cineál imthacaí liathróid MGQL amach cruinneas ultra-ard neamh-uainíochta de ±0.04°~±0.08° (cruinneas níos airde le tolladh níos mó); Cuireann cineál imthacaí sleamhnáin MGQM cruinneas suite cobhsaí de ±0.05 ° ~ ± 0.10 ° ar fáil, ag freastal ar éilimh shuímh chruinneas éagsúla.

• Cumraíocht Dhé-Iompartha do Chásanna Iomlána: Imthacaí sleamhnáin (MGQM) le haghaidh timpeallachtaí trom-ualach, dusty agus harsh le costas íseal; imthacaí liathróide (MGQL) le haghaidh gluaiseacht íseal-fhrithchuimilte ultra-réidh agus rothaíocht beacht ard-minicíochta.

• Cumraíocht Préimhe Chaighdeánach: Fáinne maighnéadach ionsuite le haghaidh comhoiriúnacht lasc maighnéadach, maoláin rubair dé-deireadh le haghaidh oibriú cobhsaí, agus dearadh saor ó chothabháil gan ola, atá oiriúnach do thimpeallachtaí tionsclaíocha glana.

• Sonraíochtaí Iomlána Caighdeánacha: Méideanna tollta iomlán ó φ12mm go φ100mm, le stróc caighdeánach idir 25mm agus 250mm, a chlúdaíonn an chuid is mó de chásanna tiomána uathoibrithe ualaigh mheánmhéide agus mhóra.

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: MGQM32-50-M9BW-XB6

Samplaí Tagartha Ordaithe Caighdeánacha

• MGQM25-30: tolladh 25mm, stróc 30mm, cineál caighdeánach imthacaí sleamhnáin

• MGQL40-75-2M9B: tolladh 40mm, stróc 75mm, cineál imthacaí liathróid le lasca dé-mhaighnéadacha

• MGQM50-100-XB6: tolladh 50mm, stróc 100mm, múnla imthacaí sleamhnáin resistant ard-teocht

Príomhpharaiméadair Theicniúla Caighdeánacha

(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú rátáil 0.5MPa)

1. Paraiméadair Feidhmíochta Ginearálta

• Raon Brú Oibre: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht traidisiúnta saor ó oighear); -10 ℃ ~ 150 ℃ (XB6 leagan ardteochta)

• Luas Oibriúcháin loine: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 tolladh mór)

• Mód Maoláin: Maolán rubair dé-deireadh caighdeánach; maolán mhaolú aer roghnach le haghaidh coinníollacha oibre ard-thionchar

• Mód Lubrication: Oibriú cothabhála saor ó ola, oiriúnach do cheardlanna glan

2. Sonraí Sá Teoiriciúla (@0.5MPa, Aonad: N)

3. Sonraí Meáchan Táirge (Stróc 50mm, Aonad: kg)

Comparáid Roghnúcháin Croí MGQM vs MGQL

Modhanna Gléasta & Cásanna Feidhmithe tipiciúla

1. Dearadh Il-Mount Solúbtha

• Gléasta Coirp Dhíreach: Poill scriú forchoimeádta ar bharr, bun agus dromchlaí taobh le haghaidh socrú díreach; Gnéithe samhlacha os cionn φ32mm grooves lasc 4 thaobh le haghaidh suiteáil lasc maighnéadach omnidirectional, a chumasaíonn cóimeáil agus cothabháil tapa.

• Gléasta Cúnta Roghnach: Tá gabhálais flange (F) agus lúibín coise (L) ar fáil, ag tacú le leagan amach cothrománach agus ingearach il-uillinn chun oiriúnú do dhearaí struchtúracha trealaimh éagsúla.

2. Feidhmchláir Core Tionscail

• Uathoibriú Líne Conveyor: Stopadh workpiece, suíomh pailléid agus ábhar ardaithe; cuireann friotaíocht tionchair láidir cosc ​​ar fhritháireamh an phíosa oibre le linn iompar agus teorannú ardluais.

• 3C Próiseáil Leictreonach beachtais: Ejection bioráin PCB, suíomh crimping teirminéil agus aistriúchán píosa oibre éadrom; cinntíonn cruinneas ard frith-uainíochta tionól cruinneas nialasach-sraonadh.

• Innealra Pacáistiú: Tiomáint sciath ábhar, lascadh geata silo agus ábhar gearr-achair ag brú; Déanann comhlacht ultra-tanaí oiriúnú go foirfe do leagan amach trealamh pacáistithe dlúth.

• Uathoibriú Ginearálta Tionsclaíoch: Ardú jig, díshealbhú páirteach agus tiomáint ualach eccentric; cuirtear teaglaim slat treorach in ionad sorcóir ar leithligh traidisiúnta + chun struchtúr trealaimh a shimpliú agus costais a laghdú.

Comparáid Chuimsitheach Sraith MGQ vs MGP vs MGG

Treoir Roghnúcháin Thapa Trí Chéim

1. Roghnú Méid Bore: An sá riachtanach a ríomh bunaithe ar an ualach iarbhír; roghnaigh méid tolladh le sá teoiriciúil ≥ ualach iarbhír × 1.5, ag forchoimeád lamháil sábháilteachta 50% chun ró-ualach a sheachaint.

2. Roghnú Cineál Bearing: Roghnaigh imthacaí sleamhnáin MGQM le haghaidh coinníollacha oibre trom-ualach, deannaigh agus éalárnacha; roghnaigh imthacaí liathróid MGQL le haghaidh suíomh ardchruinneas agus tairiscint timthriallach ard-minicíochta.

3 . Roghnú Cumraíochta Feidhme

￮ Éileamh braite suímh: Trealamh lasca maighnéadacha M9B/M9BW (suiteáil ceithre thaobh ar fáil le haghaidh tolladh ≥32mm)

￮ Timpeallacht ardteochta: Roghnaigh -XB6 rogha resistant ardteochta (uasmhéid 150 ℃)

￮ Oibriú ardtionchair: Uasghrádú ar mhaolán roghnach aer-mhaolaithe (caighdeánach le maolán rubair)

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn sorcóir slat treorach ultra-tanaí ard-rigidity sraith SOLH MGQ dearadh spás-shábháil, cumas ualaigh láidir frith-cliathánach agus cruinneas frith-uainíochta ultra-ard, ag soláthar réitigh tiomána líneach ard-chobhsaíochta agus éifeachtach ó thaobh costais le haghaidh stáisiúin stopála, ardú agus brú uathoibrithe dlúth, beacht agus trom-dhleachta.
