Sraith SOLH MHC2 Gripper Aeroibrithe Pivot Uillinn Réamhrá Táirge Iomlán

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

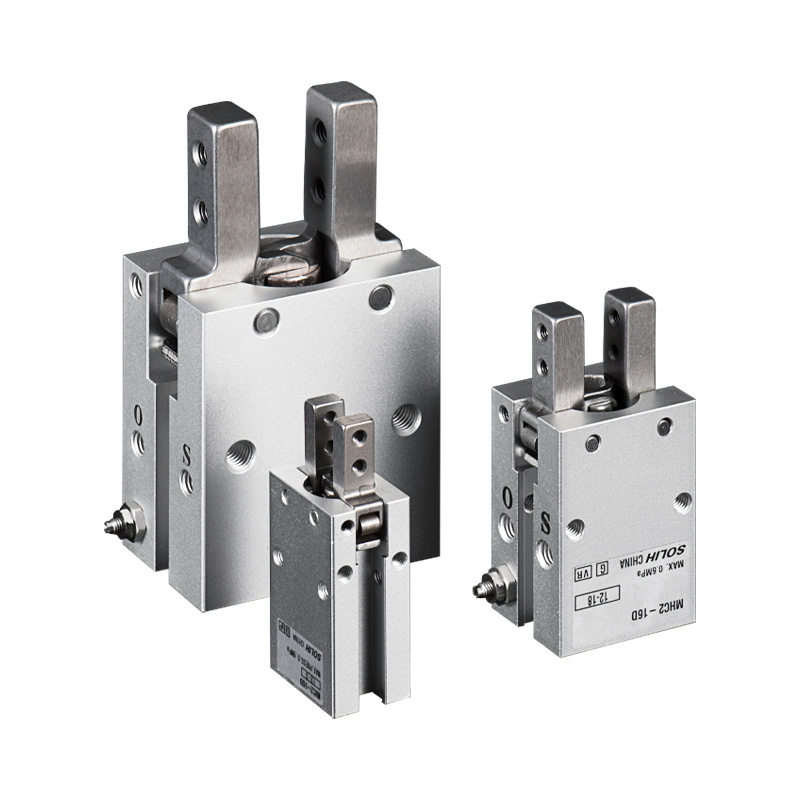

     Tá sraith SOLH MHC2 ina ghreadóir aeroibrithe uilleach maighdeog caighdeánach 2 fhód. Tiomáinte ag dé-loiní ag brú meicníocht rocker, rothlaíonn jaws timpeall pointe mhaighdeog bun in ionad taistil líneach comhthreomhar. Uillinn luascadh jaw uasta: 30°. Méideanna tollta ar fáil: 6/10/16/20/25mm. Dhá leagan oibríochta: gníomhú dúbailte (D) & gníomhú aonair ar oscailt de ghnáth (S). Comhlaí throttle inchoigeartaithe le haghaidh rialáil luais. Ag luí le lasca maighnéadacha sraith M9BW le haghaidh aiseolas stádas oscailte / dúnta. Idirmhalartú díreach tríthoiseach le MHC2 allmhairithe

     Comhlántach do ghreadóir comhthreomhar MHZ2: MHZ2 = aistriúchán líneach jaws; MHC2 = gialla luascáin rothlacha. Ideal le haghaidh spás suiteála caol domhain agus feidhmchláir grabbing workpiece taobh amuigh.

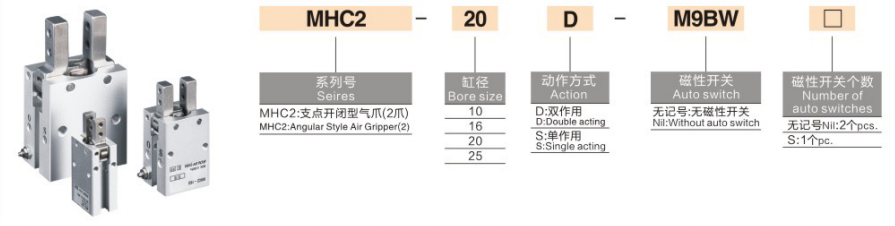

Críochnaigh an Riail Chódaithe Múnla

  1. Formáid: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Cód sraithe, gripper uilleach maighdeog caighdeánach

     -- 16: Méid tollta: 6 / 10 / 16 / 20 / 25 mm

     - Mód Oibriúcháin

       * D: Gníomhach Dúbailte - Teanntáin soláthair aeir, scaoileadh aeir droim ar ais; chasmhóiminte clampála ard, cineál uilíoch príomhshrutha

       * S: Gníomhach Aonair NÍL Oscailte de ghnáth – Teanntáin soláthair aeir; earrach scaoileann workpiece go huathoibríoch nuair a gearradh aer

         Nóta: NÍ sholáthraíonn MHC2 caighdeánach athróg aonair gníomhú iata de ghnáth (NC).

     -- Deighleog lár: Rogha coirp (athraitheach gearr-choirp / port deiridh MHCA2; bán = múnla caighdeánach bonn calafoirt taobh)

     -- M9BW: lasc maighnéadach

        * Bán = Gan aon lasc (fáinne maighnéadach réamhshuiteáilte, ní chuirtear ach sliotán gléasta in áirithe)

        * M9BW / M9BL = lasc maighnéadach uilíoch soladach-stáit le haghaidh aiseolas suímh

     -- Iarmhír: Cainníocht na lasca maighnéadacha

        * Bán = 2 ríomhaire pearsanta (braith suíomh clamp & scaoileadh araon)

        * S = Níl ach 1 lasc maighnéadach singil

  2. Sampla Ordú Caighdeánach

    MHC2-16D- M9BW:MHC2 gripper maighdeog uilleach caighdeánach, tolladh 16, gníomhú dúbailte, lasca maighnéadacha 2pcs M9BW, comhlacht calafoirt taobh caighdeánach.

Prionsabal Oibre & Buntáistí Buntáiste Iomaíoch

  1. Meicníocht Swing Pivot Rocker

     Rothlaíonn gialla timpeall mhaighdeog bun. Leathnaíonn leideanna jaw amach nuair a oscailt. Foirfe do chlampáil ar an taobh amuigh nuair a bhíonn baol ann do ghreadóirí comhthreomhara cur isteach meicniúil de bharr spás doimhneachta neamhleor. Raon swing: +30 ° ~ -10 °.

  2. Siméadrach Dual Loine Drive

     Gineann chasmhóiminte clampála mór; luasann an dá ghialla go sioncronach le hualach cothromaithe. Comhlaí aontreo aontreo ionsuite, níl aon fheistis rialaithe luais bhreise ag teastáil chun treoluas oscailt/deiridh a choigeartú.

  3. Comhlacht Dlúth Airde Íseal

     Imlíne tanaí, iontach le haghaidh éifeachtóir deiridh robot miniature agus suiteáil comh-aireachta gann.

  4. Oibríocht Ola-Saor in Aisce

     ramhar seirbhíse fada réamhlíonta sa mhonarcha, ag luí le haer comhbhrúite tirim scagtha le haghaidh rothaíocht leanúnach.

  5. Brath Seasamh Maighnéadach Réidh

     Fáinne maighnéadach tógtha, comhoibrigh le lasca M9BW chun comhartha stádais fhód a tharchur chuig PLC le haghaidh breithiúnas láithreacht workpiece.

  6. Bonn Gléasta Ilthreoracha

     Poill bioráin agus poill gléasta tapáilte a aimsiú ar an mbundromchla; gléasta cothrománach & ingearach tacaithe. Is féidir daingneán saincheaptha leathnaithe a fheistiú ar ghialla.

Tábla Sonraíochtaí Teicniúla Ginearálta Aontaithe

Tábla Casmhóiminte Clampála @0.5MPa (Aonad: N·m)

Comparáid Roghnúcháin: MHC2 Gripper Uillinn VS MHZ2 Gripper Comhthreomhar

Treoir Roghnúcháin Céim ar Chéim

  1. Roghnú Mód Oibríochta

     -- 24h uathoibriú mais leanúnach, éileamh an chasmhóiminte clampála uasta → D gníomhú dúbailte (príomhshruth is fearr)

     -- Stáisiúin bhrúite / stampála te, scaoileadh uathoibríoch chun brú an phíosa oibre a sheachaint tar éis caillteanas cumhachta → S singil ag gníomhú NÍL

        Sraith chaighdeánach MHC2 gan cineál shealbhú cumhachta NC. Más gá clampáil buan tar éis gearrtha cumhachta, roghnaigh sraith MHZ2-C.

  2. Breithiúnas ar Choinníoll Oibre

  ✅ Tabhair tosaíocht do MHC2:

     - Doimhneacht teoranta trealaimh; cuireann gripper líneach comhthreomhar isteach ar an bhfráma le linn taistil

     -- Próiseas beathú taobh, grab píosa oibre ón imlíne seachtrach

     -- Clampáil seachtrach le haghaidh cásanna beaga plaisteacha, caipíní buidéil, páirteanna feadánacha

     - Éilíonn Mini robot EOAT imlíne gripper dlúth ultra-tanaí

  ❌ Roghnaigh MHZ2 ina ionad sin:

     -- Teastaíonn clampáil cobhsaí dírithe ar an workpiece gan chasmhóiminte rothlach

     -- Tá gá le daingneán saincheaptha fada sínte (riosca maolaithe mór-chasmhóiminte)

     -- Tá athshuíomh ultra-ard ± 0.01mm éigeantach

     -- Clampáil buan cumhachta as (NC dúnta de ghnáth) ag teastáil

  3. Rogha Braite Comhartha

     - Líne táirgeachta go hiomlán uathoibríoch le haithint workpiece PLC → Trealamh lasca maighnéadacha M9BW

     -- Daingneán láimhe simplí gan loighic uathoibríoch → Múnla bunúsach gan lasca

Cásanna Iarratais Ghnáthúla Tionscail

     -- Uathoibriú 3C: Clampáil sheachtrach ar chuasáin phlaisteacha & chónaisc, cóimeáil comhpháirteanna beaga

     -- Innealra Pacáistiú: piocadh caipín buidéal, aistriú cliathánach boscaí ábhair bheaga

     -- Uirlisiú Cigireachta: Suíomh seachtrach do phíosaí oibre feadánacha agus sorcóireacha

     - Éifeachtóir deiridh robot mion le haghaidh roghnú taobh & áit i spás teoranta

     -- Trealamh cúnta múnlaithe insteallta: Páirteanna plaisteacha micrea a scartáil agus a phiocadh

Ciorcaid Aeroibrithe Caighdeánacha Meaitseála

  1. Ciorcad 1: Ciorcad Gripper Ginearálta Gníomhach Dúbailte

     Aonad aersheirbhíse AFC → Comhla solenoid 4V210 5/2 → feadánra PU6 → gripper uilleach MHC2 (lasca M9BW sreangaithe chuig ionchur PLC)

  2. Ciorcad 2: Ciorcad Sábháilteachta Oscailte de ghnáth ar Ghníomhaíocht Aonair (scaoileadh uathoibríoch tar éis caillteanas cumhachta)

     -- Rialtóir brú AR → Comhla solenoid 3V 3/2 → MHC2-XXS aonair ag gníomhú gan gripper

Réamhchúraimí Oibriúcháin & Cothabhála

     - Suiteáil scagaire aeir cruinneas sraith AF 5μm in aghaidh an tsrutha; beidh deannaigh ag dul isteach sa chomhpháirteach mhaighdeog ina chúis le jamming.

     - Íoslaghdaigh fad síneadh an daingneáin; daingneáin níos faide mar thoradh ar laghdú fórsa éifeachtach mór agus riosca slipping workpiece.

     -- Seachain ualach trom eccentric; luasghéadaíonn fórsa aontaobhach caitheamh bioráin mhaighdeogacha.

     - Coigeartaigh luas an fhód de réir a chéile trí throttle ionsuite; déanfaidh tionchar ardluais tapa damáiste do phíosaí oibre.

     -- Níl rónta caighdeánacha resistant d'aigéad láidir, tuaslagóirí alcaile & orgánacha; séala rubair fluairín leagan saincheaptha le haghaidh timpeallachtaí creimneach.

Achoimre ar Phianbhreith a hAon

     Glacann gripper aeroibrithe swing maighdeog uilleach SOLH MHC2 meicníocht fhód rothlach rocker le modhanna oibríochta D/S agus throttle luais ionsuite, próifíl íseal dlúth le haghaidh clampála fillte taobh amuigh i stáisiúin caol-doimhneacht, ag luí le lasca maighnéadacha M9BW, a úsáidtear go forleathan le haghaidh caipín buidéil, tithíocht phlaisteach agus grabbing taobh comhpháirteanna beaga ar threalamh robot 3C, pacáistiú agus íosmhéid.
