Branda: SOLH le Richge Technology

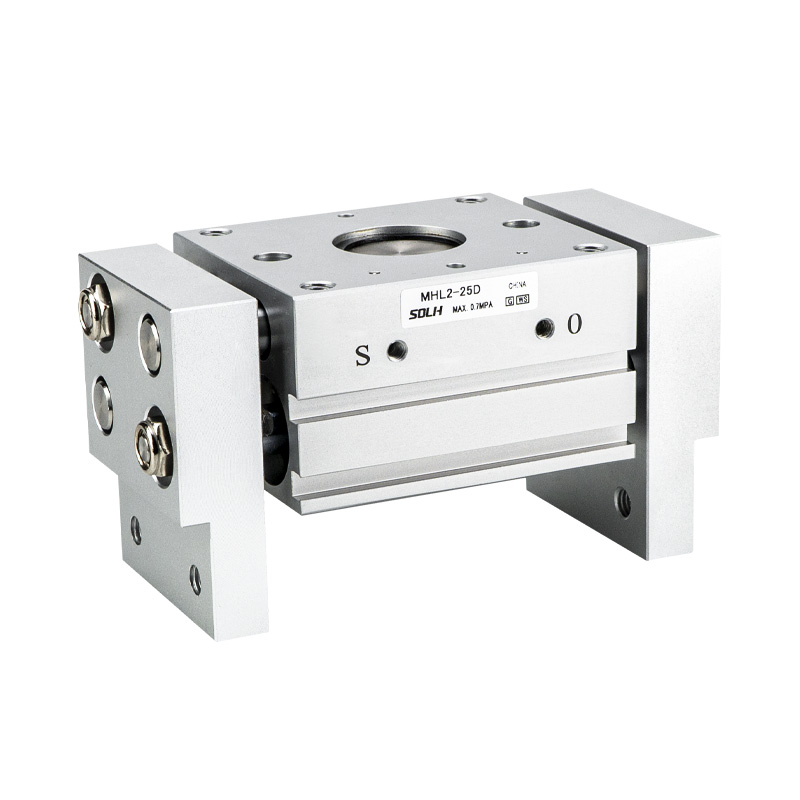

Tá sraith SOLH MHL2 raca leathan-stróc & gripper comhthreomhar sioncrónach pinion. Buntáistí lárnacha: fórsa clampála cumhachtach, taisteal oscailte ultra-leathan, rigidity struchtúrach ard agus roghanna gléasta versatile. Oiriúnach le haghaidh iompar trom & workpiece mór, cuid leathan-greamaitheach agus clampáil ard-ualach comhthreomhar. Glacadh go forleathan leis i luchtú/díluchtú uathoibrithe, daingneáin uirlisí meaisín agus innealra pacáistithe.
- Tarchur: Cinntíonn meicníocht raca & pinion gluaiseacht jaw sioncrónach gan fritháireamh; seachadann leagan amach dé-loine fórsa láidir clampála laistigh de imlíne dhlúth.
- Tógáil: Comhlacht cóimhiotal alúmanaim, gialla cruach dhosmálta, fáinne maighnéadach ionsuite. Glacann gach seafta rothlach imthacaí roisín líonta ola chomh maith le rónta cuimilteora deannaigh comhtháite, friotaíocht maith deannaigh agus saol seirbhíse leathnaithe.
-- Mód Oibriúcháin: Gníomhú Dúbailte (D) amháin, gan aon leagan aisteoireachta amháin. Scóráil inchoigeartaithe ionsuite le haghaidh rialú luais réidh. Ceithre shliotán gléasta lasc maighnéadach le haghaidh leagan amach braite suímh solúbtha.
-- Roghnú Stróc: 3 stróc caighdeánach in aghaidh an tollaidh: D(Gearr) / D1(Meánach) / D2(Fada), ag luí le clampáil trastomhas seachtrach agus greim trastomhas istigh le haghaidh leithead éagsúla an phíosa oibre.
-- Cruinneas an tSuímh: Cruinneas suímh arís ± 0.1mm, feidhmíocht clampála cobhsaí faoi choinníollacha ualaigh trom.

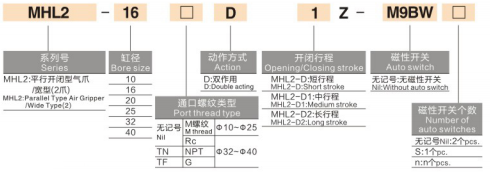

1. Sampla Samhail:MHL2-32D2-TF-M9BW
|
Deighleog |
Cód |
Cur síos |
|
1 |
MHL2 |
Sraith: Gripper aeroibrithe comhthreomhar oscailte leathan |
|
2 |
32 |
Méid tollta: 10,16,20,25,32,40mm (clúdaíonn sé ualach beag, meánach & trom) |
|
3 |
D/D1/D2 |
Stróc grádD = Stróc gearrD1 = Stróc meánachD2 = Stróc fada |
|
4 |
TN/TF |
Snáithe calafoirt sonraíochtTN = snáithe NPT; snáithe TF = G (speisialta do ø32/40) ø10~25 snáithe méadrach réamhshocraithe |
|
5 |
-M9BW |
Múnla lasc maighnéadach M9B(NPN) / M9N(PNP) / M9PW= cábla 1m / L=3m / Z=5m |
|
6 |
Iarmhír Chustaim |
-X28: Leithead dúnta inchoigeartaithe-X53: séalaithe EPDM-X79: Bealaidh grád bia agus roghanna saincheaptha eile |
2. Tagairt Ordú Caighdeánach
MHL2-40D2-TF-M9BL Bore 40, stróc fada D2, calafort snáithe G, maighnéad tógtha, lasc M9B le cábla 3m.
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Cumraíocht Jaw |
2 ghialla, oscailt agus dúnadh líneach comhthreomhar |
| Mód Oibriúcháin |
Aisteoireachta Dúbailte amháin |
| Brú Oibriúcháin |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (Molta: 0.5 MPa) |
| Brú Cruthúnas |
1.0 MPa |
| Teocht Chomhthimpeallach |
-10 ~ 60 ℃ (gan aon icing taobh istigh de phíobáin) |
| Déan Cruinneas an Phoist arís |
±0.1 mm |
| Uasmhinicíocht Oibriúcháin |
Laghdaíonn sé mar tholladh & méadú strócø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Snáithe Aerphort |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT roghnach) |
| Bealadh |
Oibriú saor ó ola; ramhar bia-ghrád / ardteochta ar fáil arna iarraidh sin |
| Maighnéadach Switch Mount |
Ceithre shliotán gléasta, tacú le 1 ~ 2 lasc maighnéadach |
| Bealaí Gléasta |
Poill tapáilte comhlacht / taobh mount / mount aiseach / trí-poll, il-treoshuíomh comhoiriúnach |
|
toll (mm) |
Fad Clamp Tagartha (mm) |
Fórsa Clampála (N) |
Cód Samhail D/D1/D2 |
Stróc Aonair (mm) |
Raon Oscailte Iomlán (mm) |
Meáchan glan (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Nóta: Fad clampa tagartha: 40mm le haghaidh ø10~25; 80mm le haghaidh ø32~40. Laghdaíonn fórsa clampála éifeachtach nuair a mhéadaítear síneadh jaw. Ní mór fachtóir sábháilteachta ≥1.5 a chur in áirithe le linn fíorú ualaigh.
-- Píosaí oibre trom / rómhóra a dteastaíonn fórsa clampála láidir agus stróc oscailte leathan uathu, mar shampla píopaí troma, plátaí agus tráidirí ábhair
-- Feidhmchláir a éilíonn gluaiseacht comhthreomhar sioncronach gan sraonadh, le leagan amach gléasta iltreo solúbtha
-- Coinníollacha oibre crua atá seans maith le deannach (luchtú uirlisí meaisín, láimhseáil páirteanna réitigh), a éilíonn friotaíocht iontaofa deannaigh agus saol seirbhíse fada
-- Córais óna dteastaíonn clampáil trastomhais sheachtraigh agus greim trastomhais inmheánach, ag luí le méideanna iolracha trí 3 rogha stróc
-- Déan an t-ualach a chinneadh ar dtús roimh an roghnú tolladh: Ríomh an fórsa clampála atá ag teastáil bunaithe ar mheáchan an phíosa oibre, fad síneadh an fhód agus fachtóir sábháilteachta ≥1.5, ansin meaitseáil an méid tollaidh comhfhreagrach.
-- Roghnaigh stróc de réir leithead an phíosa oibre: Seicheamh tosaíochta D(gearr) → D1(meán) → D2(fada), seachain stróc iomarcach.
-- Brath suímh: Trealamh le lasca maighnéadacha sraith D-M9□ (NPN/PNP/neamhtheagmhála) le haghaidh aiseolais oscailte/dúnta; Ceadaíonn ceithre shliotán gléasta socrú solúbtha.
- Gléasta & cumraíocht calafoirt: ø10~25 glacadh le M5×0.8; ø32~40 roghnaigh Rc1/8 le snáithe TN/TF/NPT. Roghnaigh bonn mount taped / trí / taobh de réir an dromchla suiteála.
-- Cosaint & cothabháil deannaigh: Scraper deannaigh chomhtháite caighdeánach. Cuir -X85/-X86 leagan saincheaptha deannaigh-resistant le haghaidh timpeallachtaí deannach trom; imthacaí agus fáinní séalaithe a ghlanadh go rialta.
Soláthraíonn gripper aeroibrithe comhthreomhar SOLH MHL2 raca & pinion fórsa clampála trom le trí rogha stróc, struchtúr deannaigh-dhíonach ionsuite agus gléasadh iltreo, comhoiriúnach le greim trastomhas seachtrach agus inmheánach, gripper tromshaothair idéalach le haghaidh luchtú uirlisí meaisín, láimhseáil pláta & tráidire agus trealamh uathoibrithe pacáistithe.
