Branda: SOLH le Richge Technology

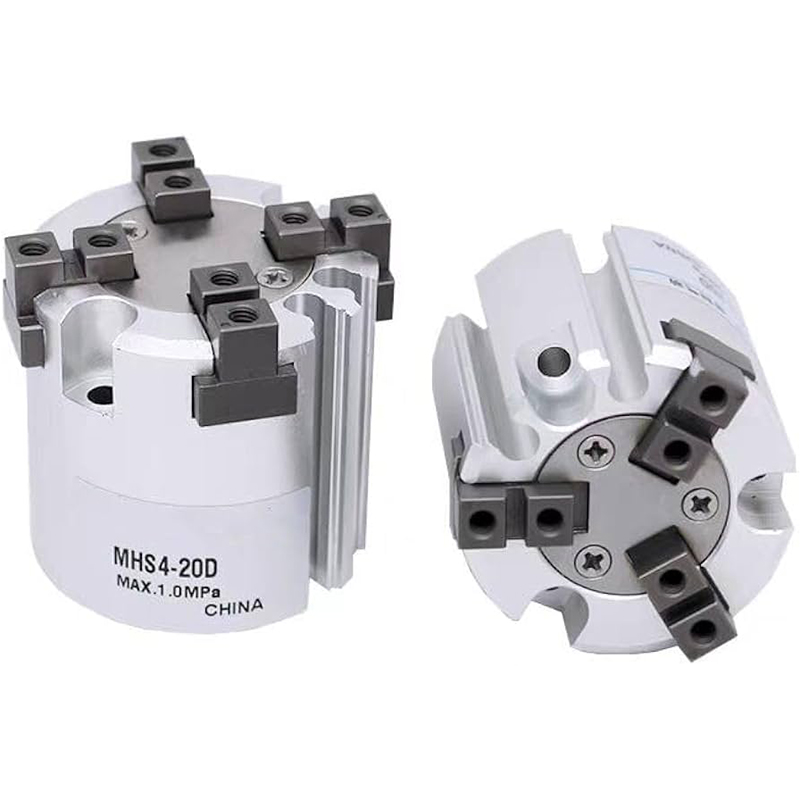

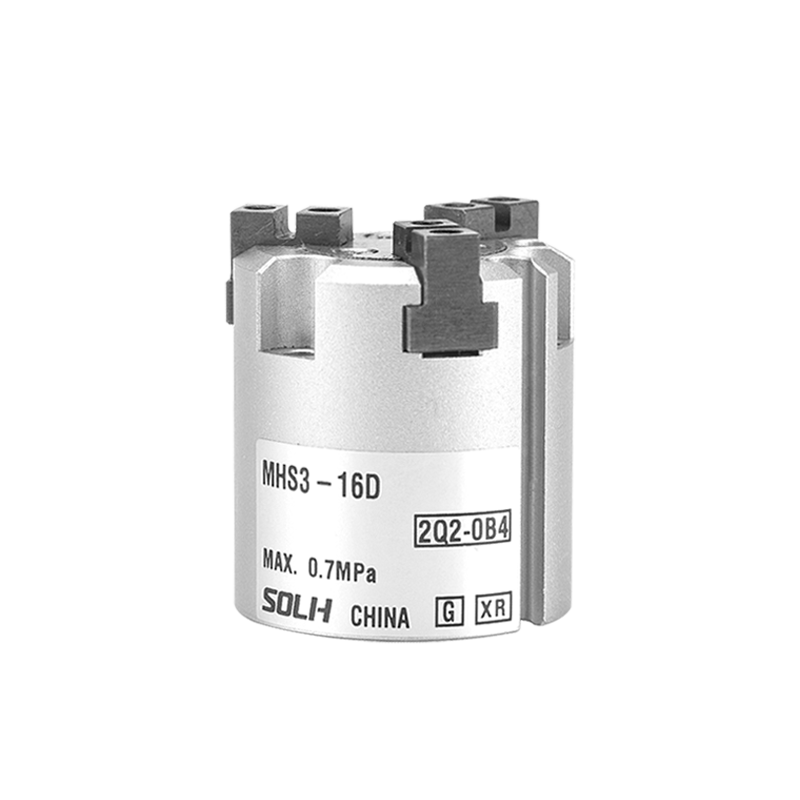

-- MHS3: gripper comhlárnacha comhlárnacha 3-jaw tiomáinte ag cam ding. Deartha do chlampáil seaftaí, dioscaí agus workpieces ciorclach le comhaxiality ultra-ard.
-- MHS4: gripper comhthreomhar orthogonal 4-jaw le haghaidh comhpháirteanna cearnacha, dronuilleogacha agus neamhrialta, clampáil cobhsaí chun sraonadh agus tilting a chosc.
- Mód Tiomána: Gníomhú dúbailte (D) mar chaighdeán; gníomhú singil dúnta de ghnáth / de ghnáth oscailte roghnach.
-- Struchtúr: Tarchur cam ding, fáinne maighnéadach ionsuite, log lárnach tríd an tolladh, tógáil ard-rigidity caitheamh-resistant, oibriú saor ó ola.
-- Cruinneas an tSuímh: Cruinneas suímh arís ± 0.01mm, suíomh lárnach comhsheasmhach gan fritháireamh.
1. Féin-lárú ard-chruinneas wedge cam
-- Gach jaws oscailte agus gar go sioncronach a roinnt lárphointe comhionann; réadaíonn páirteanna ciorclach lárú uathoibríoch gan éalárnacht.
2. Lárnach log trí pholl
-- Ceadaíonn sé ródú feadáin aeir, snáthoptaice nó bioráin ejector; oiriúnach le haghaidh workpieces muinchille, páirteanna seafta agus trí-cineál próisis blanking.
3. Dlúth comhlacht lightweight próifíl íseal
-- Airde foriomlán beag, oiriúnach le haghaidh leagan amach dlúth suiteála ar éifeachtóir deiridh robot.
4. Friotaíocht láidir ar fhórsa cliathánach
- Foirfe le haghaidh feistiú preas, oibríochtaí plugála agus luchtú uirlisí meaisín le fórsa ualaigh seachtrach.
5. Fáinne maighnéadach ionsuite do gach méid tollaidh
- Ag luí le lasca maighnéadacha sraith M9B / M9BW chun stádas iomlán oscailte / dúnta go hiomlán a bhrath.
6. Raon tolladh iomlán: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

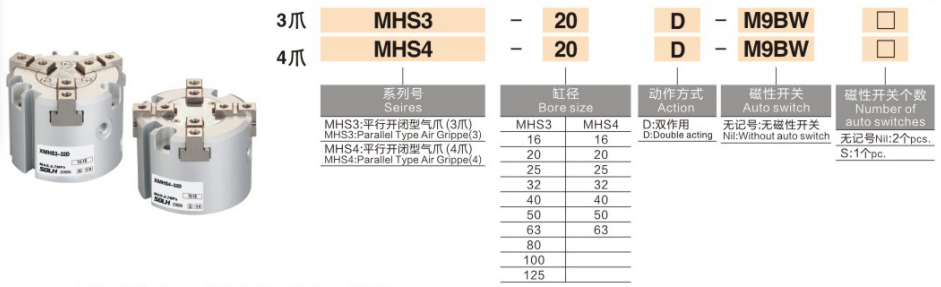

1. Sampla Múnla: MHS3-32D-M9BW
|
Deighleog |
Cód |
Sainmhíniú |
| MHS3 / MHS4 |
Cód sraitheach |
MHS3 = gripper comhlárnacha 3-jaw / MHS4 = gripper orthogonal 4-jaw |
|
32 |
Méid Tórraimh |
Ar fáil: φ16 ~ φ125mm |
| D/C/E |
Mód Oibriúcháin |
D = Gníomhú Dúbailte / C = Gníomhú Singil Dúnta de Ghnáth / E = Gníomhú Singil Oscailte de Ghnáth / - Iarmhír X84 le haghaidh sonraíocht aischuir earraigh aonair gníomhaithe |
| M9BW |
Athraigh Maighnéadach |
Tacaigh le lasca suite 1 nó 2 ríomhaire |
2. Samplaí Tagartha Ordú Caighdeánach
-- MHS3-25D: 3-jaw, φ25, gníomhú dúbailte, gan lasc maighnéadach
-- MHS4-40D-2M9B: 4-jaw, φ40, gníomhú dúbailte, feistithe le lasca maighnéadacha dé M9B
1. Paraiméadair Choitianta
-- Raon Brú Oibriúcháin: 0.15 ~ 0.6 MPa
-- Teocht Chomhthimpeallach: -10 ~ 60 ℃ (gan aon icing taobh istigh de phíobáin aeir)
-- Uasmhinicíocht Oibriúcháin: 120 timthriall in aghaidh an nóiméid
-- Cruinneas an tSuímh Athdhéanta: ±0.01 mm
-- Bealadh: Dearadh saor ó ola, oiriúnach do thimpeallachtaí táirgthe glan
2. Fórsa Clampála & Tábla Stróc Taobh Aonair
| toll (mm) |
MHS3 Fórsa Clampála Trastomhas Seachtrach (N) |
MHS4 Fórsa Clampála (N) |
Stróc Aonair Jaw (mm) |
| φ16 |
28 |
26 |
4 |
| φ20 |
47 |
44 |
4 |
| φ25 |
82 |
78 |
6 |
| φ32 |
130 |
124 |
8 |
| φ40 |
204 |
195 |
10 |
| φ50 |
335 |
320 |
12 |
| φ63 |
525 |
500 |
500 |
|
Mír Comparáide |
MHS3 Grianadóir Comhlárnacha 3-Giall |
MHS4 Grianán Ortagonal 4-Giall |
| Leagan Amach Jaw |
Dáileadh go cothrom 3 ghialla |
Orthogonal shocraigh 4 jaws |
| Píosa Oibre is Fearr |
Sorcóirí, barraí cruinne, fáinní, dioscaí ciorclach |
Bloic chearnacha, plátaí cothroma, próifílí dronuilleogacha & neamhrialta, sleeves |
| Feidhmíocht a Dhíriú |
Comhaxiality ultra-ard, gan aon fhritháireamh le linn uainíochta |
Cosc ar theagmháil dromchla iomlán, cealú agus tilt |
| Rigidity Clampála |
Gabháltas imlíne, cumas frith-torsion den scoth |
Srianadh ceithre thaobh, friotaíocht níos láidre in aghaidh sraonadh cliathánach |
| Feidhmchlár tipiciúil |
Snámh uirlisí meaisín, suíomh seafta & muinchille, stáisiúin rothlacha |
3C comhpháirteanna cearnach, boird PCB, poirt cearnach, workpieces dronuilleogach |
1. Roghanna Gléasta
-- Seasta trí scriúnna aghaidh deiridh + bioráin suite taobh, uilíoch do shuiteáil robot EOAT
-- Lárnach tríd an tolladh ar chumas ejector bioráin ejector; tacú le leathnú inmheánach agus clampáil seachtrach araon
2. Feidhmchláir Ghnáthúla Tionscail
-- Luchtú & díluchtú uirlisí meaisín: Earnáil ghalánta agus píosaí oibre diosca
-- Leictreonaic 3C: Críochfoirt ciorclach, sliseanna cearnacha, láimhseáil crua-earraí mion
-- Tionscal Pacáistithe: Coirp buidéal, suíomh ábhar feadánacha agus sorcóireach
-- Próisis Tionóil & Preasfheistithe: Bearradh imthacaí, cur isteach muinchille seafta, cóimeáil chomhlárnacha

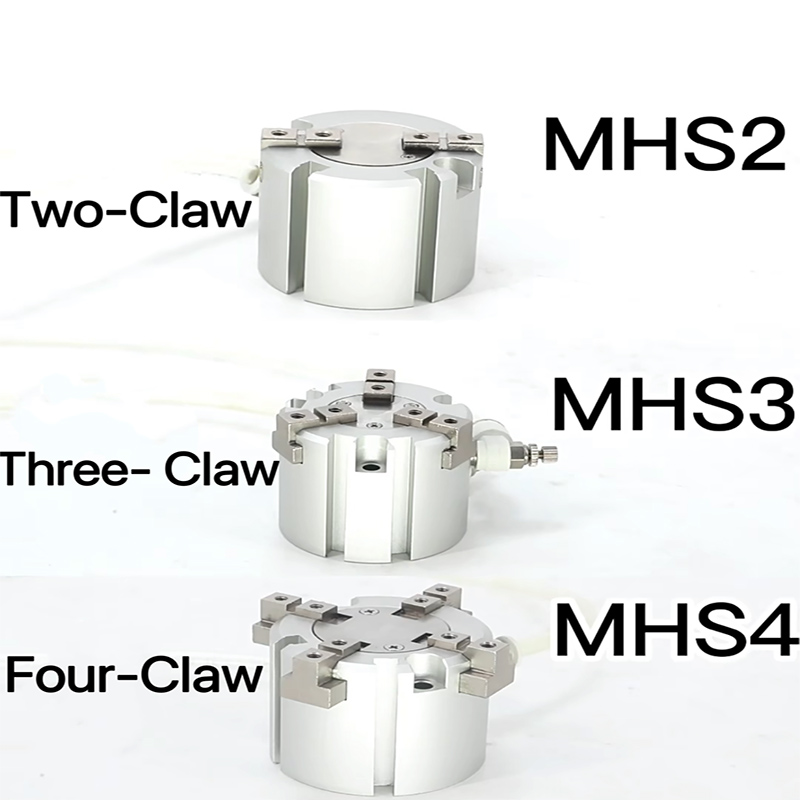

-- MHS2: 2 ghialla comhthreomhara - le haghaidh plátaí cothroma & píosaí oibre plánacha
-- MHS3: 3 ghialla chomhlárnacha — an réiteach is fearr le haghaidh na gcomhpháirteanna ciorclach go léir
-- MHS4: 4 ghialla orthogonal - an réiteach is fearr le haghaidh páirteanna cearnacha agus dronuilleogacha
- MHSJ3: Feistithe le clúdach deannaigh - le haghaidh timpeallachtaí ceardlainne crua deannaigh
-- MHSH3: Cuas sínte tríd an tolladh — tiomnaithe do phróiseáil leantach trí chineál
SOLH MHS3 3-jaw agus MHS4 4-jaw cam dingeacha féin-láraithe seachadann greamairí aeroibrithe log ± 0.01mm ard-cruinneas suite comhlárnacha le cumraíocht roghnach aonair / dúbailte ag gníomhú di agus trí pholl lárnach, ag luí le lasca maighnéadacha sraith M9; MHS3 le haghaidh páirteanna seafta/diosca ciorclach, MHS4 do chomhpháirteanna cearnacha & dronuilleogacha, a úsáidtear go forleathan i luchtú uirlisí meaisín, uathoibriú 3C agus stáisiúin tionóil preas-fheistithe beachtas.
