MHZ2 / MHZL2 Parallel Air Gripper Réamhrá Táirge Iomlán

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

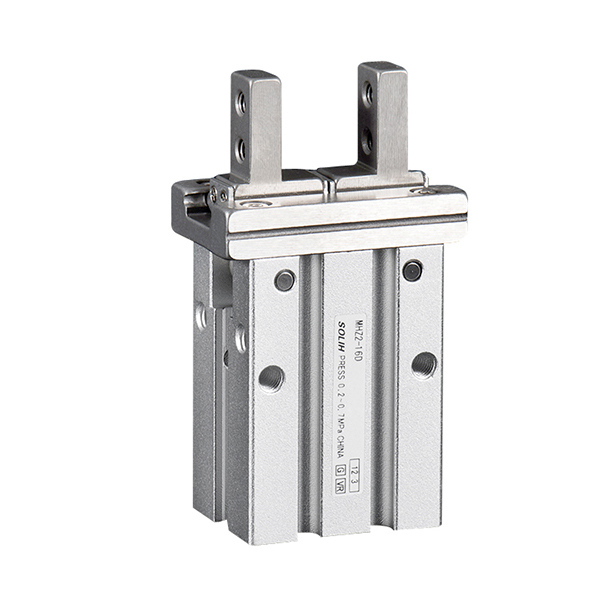

     Is grippers aer comhthreomhar sioncrónacha dé-loine iad SOLH MHZ2 (stróc caighdeánach) agus MHZL2 (stróc fada). Tiomáinte ag dé-loiní siméadracha agus ráillí treorach líneacha beachtas, osclaíonn agus dúnann na gialla ag an am céanna gan sraonadh, ag seachadadh cruinneas athshuiteála ultra-ard. Bors atá ar fáil: 10/16/20/25mm, ag tacú le trí mhodh oibríochta: gníomhú dúbailte (D), gníomhú singil ar oscailt de ghnáth (S), gníomhú singil dúnta de ghnáth (C). Tá il-stíleanna gialla idirmhalartaithe agus leagan amach an choirp roghnach, ag luí le lasca maighnéadacha M9BW chun comharthaí suímh oscailte/dúnta a bhrath le haghaidh idirghlasáil PLC.

     -- MHZ2: Gripper uilíoch gearr-stróc caighdeánach, deartha le haghaidh táirgeadh mais uathoibrithe ardluais & ard-timthriall

     -- MHZL2: Athróg stróc oscailt fhada leathnaithe, le haghaidh cuas domhain agus láimhseáil píosa oibre mór

     Roinneann an dá shraith toisí gléasta comhionanna agus páirteanna breise, go hiomlán idirmhalartaithe le greamairí coibhéiseacha allmhairithe. Imscaradh go forleathan i leictreonaic 3C, crua-earraí beachtas, uathoibriú pacáistithe agus stáisiúin luchtaithe/díluchtaithe píosa oibre beaga.

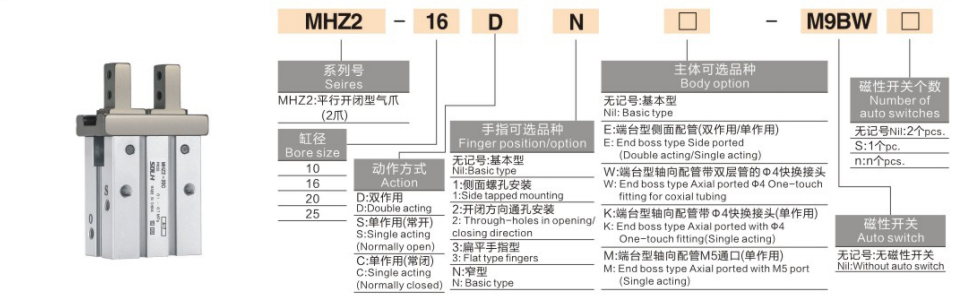

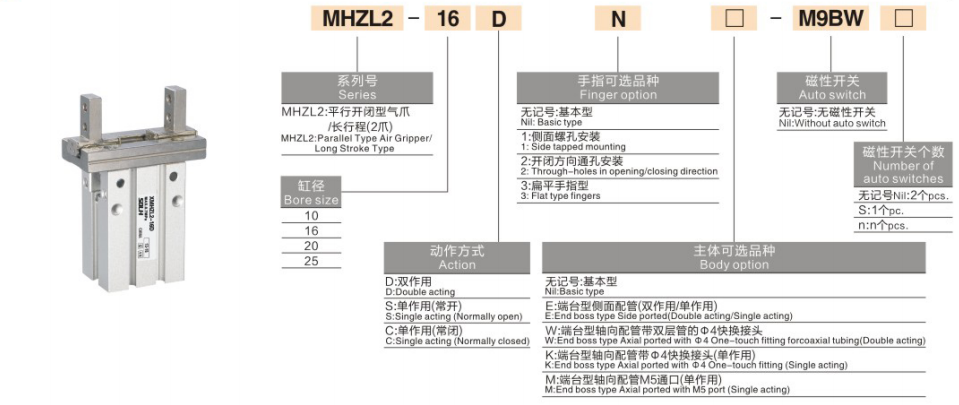

Críochnaigh an Riail Chódaithe Múnla

    Formáid uilíoch:Sraith-Bore-Gníomh-Jaw Rogha-Rogha Port an Chomhlachta-Athrú Maighnéadach Samhail-Cainníocht Athraigh

 1. Sainmhíniú ar Dheighleog an Chóid

   1.1 Sraith

     -- MHZ2: Grianadóir comhthreomhar 2 fhód caighdeánach stróc

     -- MHZL2: Greamadóir comhthreomhar 2 fhód fhada stróc

   1.2 Bore: 10 / 16 / 20 / 25 mm

   1.3 Mód Gníomhaíochta

     -- D: Gníomhú Dúbailte - Aer isteach le haghaidh clamp, aer droim ar ais le haghaidh scaoileadh, fórsa clampála uasta, caighdeán olltáirgeachta

     -- S: Gníomhach Aonair NÍL Oscail de ghnáth – Teanntáin soláthair aeir; scaoileann an earraigh go huathoibríoch nuair a bhíonn an chumhacht as feidhm, seachnaíonn sé brú ar an bpíosa oibre ar stáisiúin stampála te

     -- C: NC Gníomhach Aonair Dúnta de Ghnáth – Eisiúint an tsoláthair aeir; tá fórsa clampála ag an earrach gan brú aeir, cuireann sé cosc ​​ar thitim workpiece le haghaidh láimhseáil lastuas robot

   1.4 Rogha Jaw

     -- Bán: jaw bhunúsach caighdeánach

     -- 1: Jaw taobh-tapáilte chun daingneáin saincheaptha leathnaithe a shuiteáil

     -- 2: Giolc trí-phoill le boltaí treáiteacha chun daingneáin a shocrú

     -- 3: Giolc tanaí cothrom do leatháin thanaí & do phíosaí oibre bearna cúng

     -- N: Giall ar leithead cúng, corp caol le haghaidh leagan amach trealaimh dhlúth teoranta

   1.5 Leagan Amach Calafoirt Coirp

     - Bán: Calafoirt aeir taobh caighdeánach

     -- E: Cineál calafoirt taobh deiridh (ag luí le gníomhú singil / dúbailte)

     -- W: An calafort aiseach deiridh réamhshuiteáilte Φ4 feistiú brú isteach dúbailte (gníomhaíocht dhúbailte amháin)

     -- K: Cuir deireadh leis an gcalafort aiseach le feisteas brú-isteach Φ4 (ach gníomhú aonair)

     -- M: Cuir deireadh le calafort snáithe díreach M5 aiseach (ach gníomhú aonair)

  1.6 Athraigh Maighnéadach

     - Bán: Gan lasc braite suímh

     -- M9BW / M9BL: Athrú giolcach maighnéadach caighdeánach chuig stádas oscailte / dúnta aiseolas

   1.7 Iarmhír Cainníochta Athraigh

     -- Bán: 2 ríomhaire lasc mar chaighdeán, braite suímh clampa & scaoilte araon

     -- S: 1 ríomhaire lasc amháin le haghaidh monatóireachta stádas aonair

  2. Samplaí Tagartha Ordaithe

   2.1 MHZ2-16D-N-M9BW

     -- Gripper stróc caighdeánach, tolladh 16, gníomhú dúbailte, jaw caol, lasca maighnéadacha 2pcs M9BW, comhlacht calafoirt taobh bunúsach.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Greamaire stróc fada, tolladh 20, gníomhú dúbailte, jaw tanaí cothrom, corp port taobh deiridh, lasc maighnéadach singil M9BW.

MHZ2 VS MHZL2 Tábla Comparáide Croí

Struchtúr Inmheánach Roinnte & Buntáistí Croí (MHZ2 & MHZL2)

  1. Tiomántán Sioncrónach Dual Loine Siméadrach

     -- Déanann loiní clé agus ar dheis gialla a bhrú go sioncronach le strus cothromaithe, gan aon athrú cliathánach nó duillín casta le linn greim, suíomh cobhsaí le haghaidh micrea-chomhpháirteanna cosúil le sliseanna & PCB.

  2. Iarnród Treorach Líneach Ard-Chaitheamh-Resistant

     - Iarnród treorach cóimhiotal chrome crua péireáilte le sleamhnáin féin-bhealaithe PTFE, frithchuimilte íseal agus friotaíocht láidir tionchair. ramhar fadsaoil réamh-líonta ó mhonarcha, ciorcad aeir saor ó ola ag luí.

  3. Cruinneas Suímh Athdhéanta Ultra-Ard

     -- Atrialltacht ± 0.01mm ar fud na 10 ~ 25 tolladh go léir, diall tríthoiseach nialasach le haghaidh cruinneas leictreonaic agus piocadh crua-earraí.

  4. Gléasta Uilíoch Il-Uillinn

     -- Poill gléasta tapáilte ar an mbun, dhá thaobh agus barr an choirp; tacaítear le sconna taoibh, trí pholl, stíleanna cothroma agus cúnga, insuite go cothrománach, go hingearach nó inbhéartaithe.

  5. Trí Mhód Athshocraigh Sábháilte Earraigh

     - Gníomhú dúbailte D: Fórsa clampála comhsheasmhach cobhsaí le haghaidh táirgeadh mais leanúnach 24h

     -- Gníomhú singil S NÍL: Scaoileadh uathoibríoch ar ghearradh cumhachta, cosnaíonn sé páirteanna ó bhrú ag stáisiúin tebhrú / stampála

     - C NC aonair ag gníomhú: Clampáil bhuan gan soláthar aeir, cuireann sé deireadh le riosca titim workpiece do robot lastuas EOAT

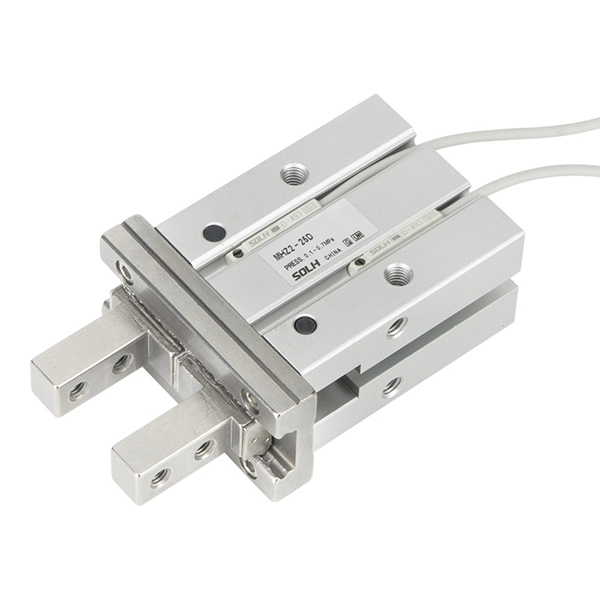

  6. Brath Seasamh Maighnéadach Comhtháite

     - Fáinne maighnéadach ionsuite taobh istigh den chomhlacht sorcóra; Tarchuireann lasc M9BW comhartha digiteach chuig PLC chun láithreacht workpiece agus stádas jaw a mheas le haghaidh loighic idirghlasála uathoibrithe.

  7. Leagan Amach Calafoirt Chomhtháite Éagsúlaithe

     -- Port taoibh caighdeánach, port taobh deiridh, roghanna feisteas brú-isteach aiseach réamh-chóimeáilte a shimpliú ródú feadáin gan oiriúntóirí breise d'éifeachtóir deiridh robot.

Tábla Sonraíochta Teicniúla Uilíoch aontaithe

Fórsa Clampála Teoiriciúil @ 0.5MPa (Aonad: N)

Treoir Roghnúcháin Céim ar Chéim

  1. Roghnú Stróc

     - Páirteanna tanaí beaga, oscailt caol, ardluais agus minicíocht a éileamh → stróc caighdeánach MHZ2

     -- Píosaí oibre mórmhéid, leagan múnla cuas domhain, oscailt leathan ag teastáil → stróc fada MHZL2

  2. Roghnú Mód Gníomhaíochta

     -- Táirgeadh leanúnach 24h, an fórsa clampála a uasmhéadú → D gníomhú dúbailte

     -- Brúigh te / stáisiún stampála, cosc ​​a chur ar bhrú an phíosa oibre tar éis caillteanas cumhachta → S singil ag gníomhú UIMH

     -- Luchtú/díluchtú lastuas róbait, seachain cuid de thitim ar chliseadh cumhachta → C NC aonair ag gníomhú

 3. Roghnú Stíl Jaw

     - Mion-daingneán dlúth le spás teoranta → N fhód caol

     -- Bileoga tanaí, PCB, láimhseáil bearna caol → 3 fhód tanaí cothrom

     -- Teastaíonn daingneáin shaincheaptha sínte a fheistiú → 1 fhód tapáilte ar an taobh / 2 fhód tríd an bpoll

 4. Roghnú Leagan Amach an Chalafoirt Coirp

     -- Gnáthstáisiún oibre seasta, ródú caighdeánach feadáin → comhlacht bán taobh an chalafoirt caighdeánach

     - Robot EOAT, leagan amach feadáin a shruthlíniú → Comhlacht calafoirt brú-isteach aiseach réamhshuiteáilte W/K/M

     -- Spás feadánra taobh comh-aireachta caol → E comhlacht calafoirt taobh deiridh

 5. Roghnú Braite Comhartha Seasaimh

     - Líne táirgeachta go hiomlán uathoibríoch, tá gá le PLC aiseolas ar stádas workpiece & jaw → Trealamh lasca maighnéadach M9BW (réamhshocraithe 2pcs)

     - Daingneán láimhe simplí gan loighic comhartha uathoibríoch → Múnla bunúsach gan lasc maighnéadach

Cásanna Feidhmithe tipiciúla Tionscail

  1. MHZ2 Iarratas Stróc Caighdeánach

     -- Leictreonaic 3C: Sórtáil agus piocadh ardluais PCB, sliseanna, nascóirí, páirteanna beaga plaisteacha

     -- Crua-earraí Beachtais: Luchtú / díluchtú ardmhinicíochta micrea-seafta, scriúnna, mion-chomhpháirteanna stampáilte

     -- Innealra Pacáistithe: Caipíní buidéil, cartáin bheaga agus lipéid a shuíomh agus a chlampáil

     -- Trealamh Cigireachta Optúil: Fearas suite mionpháirte do stáisiúin braite amhairc

  2. MHZL2 Iarratas ar Stróc Fada

     -- Páirteanna móra plaisteacha, plátaí tiubh agus ábhar cruachta il-chiseal greim

     -- Ejection cuid múnla cuas domhain, múnlú insteallta cúnta scartáil workpiece mór

     -- Cartáin, boscaí plaisteacha dochta agus aistriú oversize workpiece

     -- Éifeachtóir deiridh robot le haghaidh láimhseáil ábhar ilspeictream measctha

Réitigh Chuarda Aeroibrithe Chaighdeánacha Meaitseála

  1. Ciorcad 1: Gripper Gníomhach Dúbailte le haghaidh Línte Táirgthe Aifreann

     -- Aonad aersheirbhíse AFC → Comhla solenoid 4V210 5/2 → feadánra PU6 → gripper MHZ2 / MHZL2 (lasca M9BW sreangaithe chuig ionchur digiteach PLC)

  2. Ciorcad 2: Ciorcad Sábháilteachta Coinnigh Power-Off le haghaidh Robots Lastuas

     -- Rialtóir brú AR → Comhla solenoid 3V 3/2 → MHZ2-XXC gripper stróc fada NC aonair ag gníomhú

  3. Ciorcad 3: Ciorcad Daingneáin Simplí Lámhleabhar Mini

     -- Aonad mionseirbhíse aeir AC1500 → Comhla coise 3F → Feadánra tanaí PU4 → gripper caighdeánach mionsamhla MHZ2-10D

Réamhchúraimí Oibriúcháin & Cothabhála

     - Suiteáil scagaire aeir cruinneas sraith AF 5μm in aghaidh an tsrutha ón gripper; bíonn an deannach ag dul isteach sa treoir-iarnród ina chúis le jamming agus giorraíonn sé saol na seirbhíse go mór.

     -- Ionad domhantarraingthe workpiece a ailíniú go docht leis an ais lárnach fhód; Is é is cúis le hualach trom aontaobhach eccentric ná scríobadh iarnróid míchothrom.

     -- Brú aeir cobhsaí 0.4~0.5MPa a choinneáil le haghaidh oibríocht ard-timthriall; seachain rith leanúnach fadtéarmach faoi bhrú iomlán 0.7MPa.

     -- Imréiteach maolánach cúlchiste le haghaidh lasca maighnéadacha chun damáiste taiscéalaí a chosc ó thionchar jaw ardluais.

     -- Ná húsáid i dtimpeallachtaí a bhfuil aigéad láidir, alcaile nó tuaslagóir orgánach ard-tiúchana ar feadh tréimhsí fada; creimfidh agus teipfidh comhpháirteanna séalaithe roimh am.

Achoimre ar Phianbhreith a hAon

     Glacann greamairí aeroibrithe comhthreomhar caighdeánach SOLH MHZ2 ard-minicíocht agus MHZL2 fad-stróc struchtúr treorach líneach dé-loine le cruinneas ± 0.01mm, D/S/C trí mhodh gníomhaíochta agus roghanna il-idirmhalartaithe jaw & poirt, atá feistithe le lasca suímh mhaighnéadaigh M9BW, a úsáidtear go forleathan le haghaidh 3C, crua-earraí, róbait aistrithe pacáistithe agus EOAT a phiocadh, a phiocadh suas go huathoibríoch agus le haghaidh EOAT.
